Магниевый анод в бойлере увеличит срок службы прибора

Принцип работы

В водонагревателе, который не оборудован анодной защитой проявляется эффект, известный еще с 18 века – гальваническая пара. Стальной корпус внутренней емкости устройства начинает разрушаться, поскольку обладает большим электрохимическим потенциалом.

При размещении магниевого анода, он забирает на себя все окислительные реакции, поскольку обладает наименьшим потенциалом. Вот для чего нужен магниевый анод.

Когда он новый, то это стержень сероватого цвета с шершавым покрытием. Через незначительное время эксплуатации бойлера, поверхность данного электрода уменьшается в размере и имеет глубокие коррозионные повреждения.

Напротив стенки водонагревателя остаются в идеальном состоянии, поскольку магниевый электрод полностью нейтрализовал коррозионные процессы на его поверхности.

Пошаговый порядок замены анода

В первую очередь необходимо выяснить, где находится анод в нагревателе и как его правильно снять и заменить. Информация об этом должна быть включена в руководство по эксплуатации вашего устройства. Если данное руководство отсутствует, то ниже описан стандартный порядок замены магниевого анода, который практически одинаков для всех накопительных настенных водонагревателей.

Шаг 1 – Отключите питание водонагревателя и подачу воды

Для начала нужно отключить водонагреватель от сети и перекрыть подачу холодной воды в водонагреватель, а затем открыть смеситель. Так мы выпускаем избыточное давление из водонагревателя.

Затем перекрываем вход для горячей воды. На патрубок холодной воды, либо на сливной патрубок, либо на специальный отвод для слива воды устанавливаем гибкую подводку (вместо нее можно использовать сливной шланг) и протягиваем ее до раковины.

Шаг 2 – Слейте воду из бака

Чтобы вода начала сливаться, необходимо открутить выход горячей воды. Так мы пускаем воздух в водонагреватель, и вода начинает идти в раковину. При этом из патрубка горячей воды может вылиться несколько капель, но основной поток воды пойдет через сливной шланг. Это связано с разной высотой трубок горячей и холодной воды в водонагревателе. Патрубок горячей воды заканчивается в верхней части внутреннего бака, а патрубок холодной – в нижней, поэтому слив мы производим через него, если не предусмотрен сливной патрубок.

После того как вода сольется, можно открутить сливной шланг. Теперь откручиваем американку на входе холодной воды, при этом из бака может вылиться еще немного воды. После этого можно снять водонагреватель. Так как вода во внутреннем баке еще присутствует, пусть и в небольшом количестве, снимая водонагреватель со стены, лучше зажать патрубок холодной воды рукой.

Шаг 3 – Извлеките старый анод

Приступаем к замене магниевого анода в бойлере. Необходимо открутить шуруп, который держит крышку, и подцепить ее ножом или отверткой. Под крышкой мы увидим провода. Прежде всего необходимо снять контакты с ТЭНа. Для этого мы откручиваем их крестовой отверткой. Далее необходимо вытащить датчики термостата. Количество датчиков зависит от конкретной модели водонагревателя.

Откручиваем гайки, которые притягивают ТЭН. Размер этих гаек зависит от модели водонагревателя. Болты и гайки лучше достать после откручивания, чтобы они не потерялись и не провалились внутрь.

Снимаем фланец и извлекаем ТЭН. На нем видны остатки анода. Промываем ТЭН от остатков анода под проточной водой. После промывки ТЭНа будет видно, что от анода осталась лишь шпилька. Также можно промыть и сам водонагреватель. Налейте в него воды и переверните, чтобы выплеснуть грязную воду с остатками анода.

Откручиваем оставшуюся от анода шпильку. Для этого откручиваем гайку и снимаем старую шпильку.

Шаг 4 – Установите новый анод

Так как у нас предусмотрена резьба в гнезде анода, то новый может быть установлен без гайки – достаточно лишь вкрутить его в ТЭНовую группу. Не нужно затягивать анод до упора – достаточно просто его зафиксировать.

После прикручивания анода протираем гнездо посадки ТЭНа и ставим ТЭН обратно.

Далее собираем все в обратном порядке. Возвращаем фланец и прикручиваем его болтами. Будьте внимательны, фланец не должен пережать провода и датчики температуры. Не нужно затягивать гайки фланца слишком сильно. Ставим обратно датчики температуры, а затем фиксируем их крепежной планкой. Затем возвращаем контакты ТЭНа, укладываем все провода и закручиваем крышку. После этого можно повесить водонагреватель обратно на его место.

Шаг 5 – Восстановите подачу воды и нагрев

Возвращаем трубы к патрубкам воды. После подключения труб мы открываем смеситель и включаем подачу воды в водонагреватель, а затем открываем подачу воды из водонагревателя. Таким образом мы спускаем воздух из внутреннего бака водонагревателя. Ждем, пока поток воды стабилизируется и пойдет ровной струей.

После этого можно закрыть смеситель, включить водонагреватель в сеть и запустить нагрев.

Виды

Установить жертвенный анод для бойлера, покрытого обычным металлом, нужно обязательно. Ведь такой материал без дополнительной защиты имеет небольшой срок службы. Даже если баки внутри покрыты слоем нержавейки, то это все равно не спасет водонагреватель. Поэтому нужно покупать дополнительные детали, чтобы потом не тратиться на ремонт. Любой производитель нагревателя выдвигает свои рекомендации по поводу того, как подобрать размер анода. В принципе аноды можно разделить на два вида – это магниевый и титановый.

Магниевый анод

Магниевый анод, как говорилось выше, сделан из обычного стержня или, другими словами, прута, внутри которого находится стальная шпилька с резьбой. Сами шпильки могут быть разных диаметров и разной длины

Стоит на это обратить внимание при покупке нового анода, ведь если его размер будет в разы больше, то он не влезет в отверстие бака. Однако существуют некоторые конструкции, где можно установить даже два анода

В напольных газовых или электрических конструкциях с большим объемом они меняются только сверху.

Анодный стержень имеет очень большой размер, его длина составляет приблизительно один метр. Поэтому его замена будет проблемной в помещениях с низким потолком. Так как сам водонагреватель имеет высоту до двух метров, плюс в него необходимо вставить еще и метровый прут. Для таких целей стали выпускать многосекционные защитные магниевые аноды.

Сделаны они из пластиковой трубки, имеющей микропоры. Внутрь этой трубки засыпают гранулы магния. Преимуществом такой новинки является то, что внутри не остается никаких осадков. К тому же магний можно добавлять в трубку по мере его выработки. Порошок магния продается отдельно.

Качественный алюминиевый водонагреватель не нуждается в таких дополнениях. Но при этом высокая цена делает его недоступным для простых обывателей. А вот обычный бойлер, дополненный магниевым анодом, будет по карману практически каждому. При этом по функциональности он не хуже. Принцип его работы заключается в том, что активные атомы магния покидают анод, и сами вырабатывают оксид. Атомы железа при этом остаются совсем нетронутыми.

Титановый анод

А вот анод с титановым покрытием работает немного по другому принципу. Он используется как измерительный и питающий электрод. В этом случае ток подается источником напряжения, расположенным снаружи, и регулируется он тоже внешним электроуправлением. Через некоторое время ток перестает подаваться и тогда титановый анод анализирует состояние внутренних частей конструкции. Он выявляет, какое нарушение произошло за данный период и тогда с большой точностью регулирует возможную силу подачи для восстановления разрушений.

Анод с титановым покрытием не подвержен разрушению, поэтому совсем не нуждается в замене. Он работает на протяжении всего срока эксплуатации данной конструкции. Наибольшим спросом пользуются нагреватели на 50 литров воды, дополненные таким анодом. Они не только компактны, но и удобны в использовании. Кстати, чтобы убедиться в том, что анод действительно титановый, можно благодаря использованию магнита. У этого материала слабое магнитное поле, поэтому он совсем не магнитится.

Алюминиевый

Это еще один вариант защитного электрода, покрытый алюминиевым напылением. Он также выполнен в виде обыкновенного прутка с резьбой.

При подогреве воды, расширяется металл, сплав корпуса удлиняется, утрачивая свои характеристики. На поверхности бака образуются микротрещинки. После чего кислород, находящийся в воде начинает окислять металл, вызывая необратимые коррозионные процессы.

Стальной корпус и электрический нагревательный элемент создают гальваническую пару, при этом корпус становится анодом. Для того, чтобы он не разрушался под воздействием воды, изготовители разместили около ТЭНа сплав, в состав которого входит алюминий.

Он берет на себя роль анода — в результате чего весь агрессивный кислород расходуется на его окисление, а емкость остается целой. Алюминиевый анод не дает окисляться элементам бойлера, но он имеет весьма утонченную конструкцию и легко повреждается от механического удара.

Как работает магниевый анод?

Корпус накопительной емкости (бака) бойлера изготовлен из черной или нержавеющей стали. Причем окисляются (ржавеют) оба материала. Хотя и с разной скоростью – черная сталь быстрее, а нержавейка очень медленно.

Остановить процесс окисления корпуса можно только с помощью электрохимического процесса, обустроив внутри емкости элементы гальванической пары, состоящей из бака-катода и вводимого в емкость штыря-анода.

В этом случае все «внимание» кислорода – катализатора процесса образования ржавчины – переключается с катода (бака) на анод (введенный в бак электрод). Проще говоря, в паре «бак + анод» ржавеет только вводимый в емкость штырь

Причем с учетом электрохимического потенциала бака, изготовленного из железоуглеродистого сплава (стали), лучшим вариантом материала для анода является магний – экологически безопасный и легко обрабатываемый металл.

Где находится магниевый анод?

Отвлекая кислород от бака, магниевый анод теряет свой объем за счет оттока электронов, постепенно «истаивая» до самого основания. Поэтому замена анода в бойлере является общеобязательной и довольно частой процедурой. Иначе гальваническая пара перестанет работать, спровоцировав ржавление корпуса.

В итоге посадочное место анода – особый патрубок, куда вкручивают изготовленную из магния шпильку, – располагается в легкодоступном месте, со стороны дна бака. Причем в большинстве бойлеров магниевый электрод встроен во фланцевую «подставку» ТЭН. Поэтому для замены анода вам придется снять нагревательный элемент бойлера.

Устройство и принцип работы водонагревателя

Как заменить магниевый анод в бойлере?

В первую очередь, отключите бойлер от сети.
Далее откройте кран горячей воды и закройте вентиль на линии подачи холодной воды в бойлер.
Когда струя горячей воды иссякнет, отключите холодный водопровод от бойлера и наденьте на освободившийся штуцер резиновый шланг.
Протяните шланг до раковины или слива ванной/душевой кабины.
Отсоедините от бойлера трубу горячего водоснабжения. После этого остатки воды пойдут по шлангу в канализацию.
Снимите защитный кожух, отстегнув защелки и выкрутив стопорные винты.
Сфотографируйте положение проводов на клеммах ТЭН. Это поможет вам не запутаться во время сборки.
Поставьте под фланец ТЭН таз максимального диаметра.
Аккуратно открутите фиксирующие винты/гайки фланцевого основания ТЭН. Причем выкручивать фиксаторы нужно только последовательно – по три-четыре оборота на каждую гайку/винт, по кругу.
Извлеките ТЭН из посадочного отверстия в корпусе, потянув за фланец. При этом остатки воды выдут сквозь щель между основанием ТЭН и корпусом. Если нагреватель застрянет в корпусе, сбейте задерживающую его накипь отверткой. Снимите с фланца уплотнительное кольцо.

Извлекаем ТЭН из посадочного отверстия в корпусе

Очистите ТЭН от накипи, используя концентрированный раствор лимонной кислоты или специальные средства, удаляющие известковый налет.

Самодельный раствор готовится следующим образом: в 1,5 литра воды растворяем 15 грамм кристаллов лимонной кислоты.

Последний компонент можно купить в кондитерском отделе любого супермаркета.

Выкрутите из основания ТЭН шпильку анода и вкрутите в него новую деталь, приобретенную заранее.
Подсушите посадочное место нагревателя феном.
Наденьте на блок нагревателя уплотнительное кольцо. Если старое «замялось» или деформировалось – купите новое. Оно стоит не дороже 50-80 рублей.
Прижмите фланцевое основание ТЭН к корпусу и зафиксируйте его винтами.
Присоедините к штуцерам холодную трубу и арматуру ГВС.
Откройте водопроводный вентиль под бойлером.
Спустя 5-10 минут оцените герметичность посадочного места блока «ТЭН + анод». Вы не должны увидеть ни потеков, ни капель. В противном случае – спускайте воду и меняйте уплотнительное кольцо.
Если вы не обнаружили протечек, подключайте провода к клеммам ТЭН.
Верните на место крышку корпуса.
Включите бойлер в сеть.
Откройте кран горячей воды на кухне или в ванной и спустите задержавшийся в корпусе бойлера воздух.

Если в процессе замены анода вы решите почистить корпус бойлера от накипи, вам придется снять водонагреватель со стены и уложить на пол дном вверх.

Критерии износа

При сильном загрязнении корпус бойлера может начать бить током или не включится Известно несколько легко выявляемых показателей того, что пришло время произвести полную прочистку агрегата, а затем поменять магниевый анод:

при включении бытового устройства спустя некоторое время срабатывает защита, что объясняется наличием толстого слоя накипи на его нагревательном элементе;
полностью отсутствует наблюдавшийся ранее нагрев воды при работающем в штатном режиме бойлере;
корпус оборудования начинает периодически «бить» током, что является признаком нарушения качества изоляции из-за разрушения отдельных деталей.

Одно из этих проявлений – повод сразу же прекратить эксплуатацию бойлера и приступить к его исследованию. Только тщательно проведенное изучение состояния электрического водонагревателя и анода позволяет сделать окончательный вывод о необходимости их замены.

Функции анода в бойлере

Поскольку сталь, из которой изготовлен внутренний бак накопительного водонагревателя, является сплавом железа с углеродом, этот фактор является определяющим для срока эксплуатации агрегата. Кислород, входящий в состав воды, взаимодействует с материалом стенок бака, вызывая образование коррозионных отложений.

Как защищается внутренняя поверхность бойлера?

Внутренняя поверхность баков защищается изготовителями, с нанесением стеклофарфорового или стеклокерамического покрытия. Но оно не способно прослужить и третей части нормативного срока службы водонагревателя. Разрушается покрытие по причине температурных колебаний – постепенно образуются микроскопические трещины, их количество и величина возрастают. Как итог – материал внутренних стенок полностью лишается защиты поверхности.

Применение нержавеющих сплавов не способно гарантировать долгосрочную эксплуатацию, потому что пищевая сталь, которая регламентирована к изготовлению в данном случае, не имеет необходимой устойчивости. Она подвержена коррозии, хотя и способна прослужить несколько дольше.

Основные проблемы водонагревателей, изготовленных из нержавейки, связаны с необходимостью использования сварки. При ее выполнении, нагрев металла способствует выжиганию добавок, обеспечивающих защиту материала от коррозии, в результате чего возникают утечки именно по сварным швам.

Функции магниевого анода

Магниевый анод как раз и является дополнительной защитой внутренней поверхности бойлера от коррозии.

Помимо защиты корпуса, этот узел позволяет продлить продолжительность эксплуатации, ТЭНа. В связи с образованием солевых отложений, ТЭН может вскоре выйти из строя. Анод из магния не может предотвратить подобного воздействия, но вследствие его применения эти отложения приобретают менее плотную структуру, поэтому легче удаляются при профилактических работах, не вызывая разрушения защитного покрытия нагревательного элемента.

Этот элемент представляет собой стальной стержень, имеющий покрытие из магниевого сплава. Крепление этого элемента выполняется посредством резьбового соединения. Он располагается рядом с ТЭНом.

Замена магниевого анода

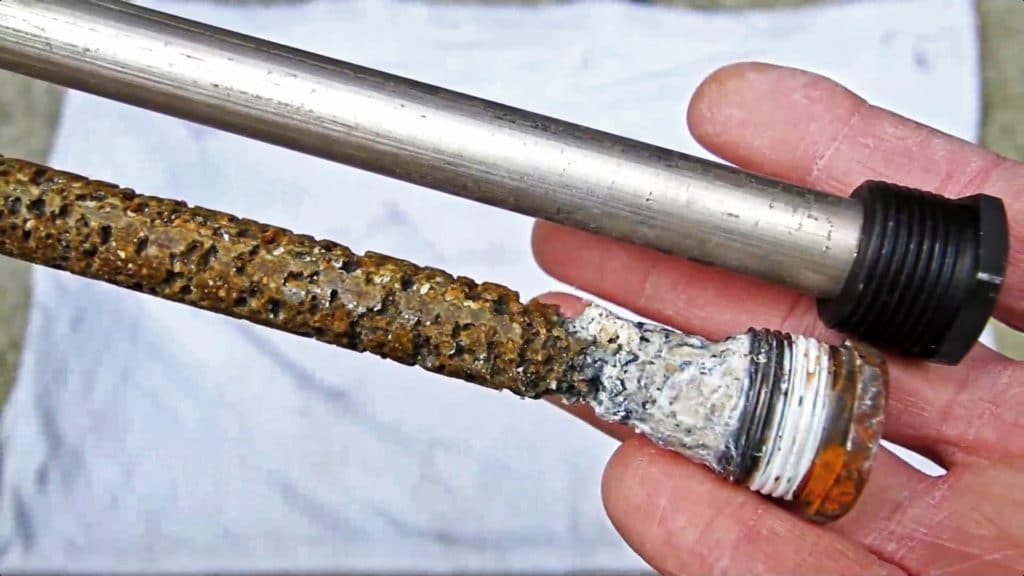

Старый и новый магниевый анод

Ждать пока бойлер начнёт работать со сбоями не нужно ни в коем случае. Это происходит в том случае, когда магниевый анод уже на протяжении долгого времени не справляется со своими обязанностями. Поэтому следует подсуетиться заранее и поменять анод, задолго до того, как нагревательное устройство выйдет из строя.

Первым делом необходимо отключить электропитание. В разных бойлерах это делается по-разному. У некоторых достаточно вынуть вилку из розетки, с другими придётся немного повозиться, отсоединяя провода от клемм.
Затем перекрыть подачу воды. Лучше совсем отсоединить трубы.
Теперь необходимо слить всю воду из бойлера.
При помощи отвёртки демонтируем защитный кожух, открывая доступ к нагревательным элементам и термодатчикам.
Снимаем фланец вместе с датчиками.
Слегка расшатав, достаём нагревательный элемент

Делаем это осторожно, стараясь не повредить прокладки.
Снимаем старый анод, от которого может остаться лишь небольшой штырёк. Это зависит от срока эксплуатации и качества подаваемой в бойлер воды.
На его место устанавливаем новый, купленный в магазине в соответствии с паспортом устройства.

Перед тем, как собрать всё обратно следует обратить внимание не только на состояние тэна, но и почистить сам бойлер изнутри. Бойлер моется с помощью сильного напора воды

А вот тэн придётся очищать от накипи при помощи народной хитрости. Его следует поместить в раствор лимонной кислоты на день-два.

Сборка нагревательного бойлера проводится в обратном порядке с соблюдением всех мер предосторожности. При этом следует внимательно осмотреть все прокладки и при необходимости заменить их новыми

Включать бойлер следует только после его наполнения водой, иначе тэны могут сгореть.

Вот такая небольшая и совсем не сложная деталь – этот магниевый анод, без которой бойлер будет качественно работать намного меньше. Обычно в паспорте, прилагаемом к устройству, указывается рекомендуемые сроки замены анода. Но опытные специалисты советуют делать это пораньше. Тогда уж точно ржавчина, окисление и отложение солей будут если не совсем нейтрализованы, то сведены к минимуму.

Как продлить срок службы водонагревателя

Следите за работой бойлера, чтобы вовремя обнаружить и устранить неполадку:

При заборе воды слышится шипящий звук? Значит, нагреватель покрыт накипью. Нужно выполнить его чистку.
Желательно устанавливать водные фильтры. Они снижают концентрацию примесей, которые впоследствии оседают на деталях.
Иногда заглядывайте под крышку корпуса, чтобы проверить состояние анода. Если он наполовину износился, скоро понадобится замена.
Если вы сняли старый, но не успели установить новый элемент, не запускайте технику. Покупка нового элемента обойдется дешевле, чем покупка нового бойлера.
Частая эксплуатация приводит к быстрому образованию накипи. Поэтому рекомендуется раз в год выполнять чистку бака.

Решились на самостоятельную замену? Обязательно отключите нагреватель от сети и слейте воду. Затем приступайте к ремонту. Вам поможет видео о замене этой детали в бойлере:

Многие слышали, что в водонагревателях различных марок, в том числе и Аристон, находится магниевый анод, но далеко не все представляют, что это такое и для чего он нужен. Внутренние элементы этого устройства, которое нагревает воду, постоянно подвергаются большим нагрузкам и разрушительному физико-химическому действию.

Магниевый анод служит своеобразной подушкой безопасности для металлического бака, принимая на себя любое химическое влияние и предотвращая образование коррозии. Таким образом продлевается срок службы емкости. Рассмотрим более подробно, что такое магниевый анод для бойлера Аристон и как можно его заменить в случае поломки.

Типы анодов

Защита магниевым анодом — это электрохимический метод. Он состоит в том, что к защищаемой емкости подсоединяется анод. Одновременно поверхность металла делается эквипотенциальной и на её площадях проходит исключительно катодный процесс. Вызывающий коррозию анодный процесс, переходит на магниевый анод.

Магниевый

Магниевый анод для бойлера, выполняется из обычного стержня с нанесенной резьбой. На нем устроен металлический валик из серебристого металла. В ходе использования, магниевый анод подвержен медленному растворению, до полного исчезновения.

В это время прекращается процесс катодной защиты, и стальная емкость опять подвергается коррозии. Производители популярных марок водонагревателей рекомендуют выполнять замену анода каждые 1.5 года, а в особых ситуациях, каждые 15 месяцев.

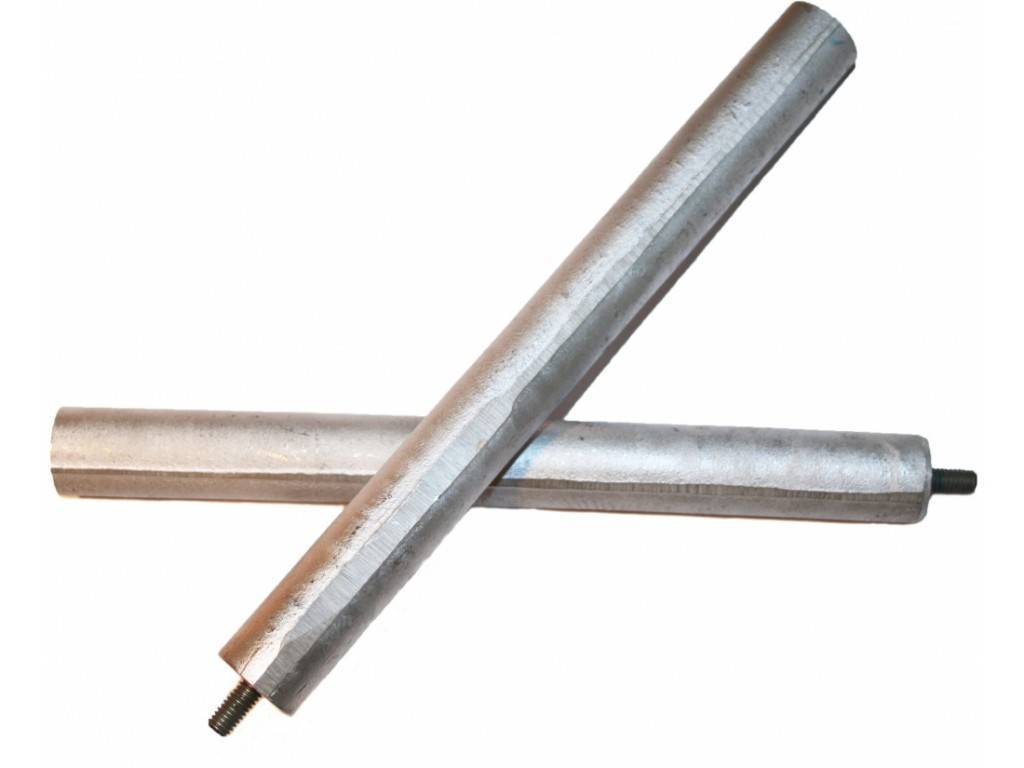

Анод из магния. Источник фото: santeh.ks.ua

Аноды выпускаются с разными размерами по длине и диаметрам поперечного сечения

На это нужно обращать внимание при приобретении нового защитного электрода, для того чтобы он мог подойти для нужной геометрии бака

В последнее время выпускаются водонагревательные аппараты, в которых устанавливают два анода. В напольных нагревательных аппаратах, они размещаются сверху, а в настенных — снизу.

Титановый

Современные водонагревательные установки оснащаются титановым анодом, который служит особой антикоррозионной защитой поверхностей внутреннего бака. Срок службы, такого электрода зависит от качества воды и составляет до 7 лет.

Титановый анод выпускается с индивидуальным ИП и может использоваться с баками до 300 л. Для стабильной защиты на протяжении 24 часов он подключается непосредственно в розетку, при этом потребление электроэнергии на собственные нужды анода очень низкое.

Постоянный ток, необходимый для защитной функции устанавливается внешним регулятором. Титановый стержень функционирует, как питающий и измерительный электрод.

Старый и новый титановый

Когда на непродолжительное время выключается подвод тока. Анод измеряет разность потенциалов, которая рабочей программой сравнивается с изначально заданным потенциалом.

По полученным результатам устанавливается защитная сила тока. При эксплуатации, такой анод не разрушается и поэтому не нуждается в замене на протяжении всего периода эксплуатации бойлера.
