Как производят веерную разводку
Коллектор является важнейшим элементом рассматриваемой системы. Когда планируется организация веерной системы отопления в двухэтажном доме, коллектор требуется установить на всех этажах. Коллекторы прячут в специальный шкаф. В будущем их будет легко обслуживать либо регулировать при необходимости.
Число соединений сведено к минимуму, это хорошо сказывается на гидравлической стабильности всего отопления.
Котёл – сердце всей системы. Чтобы коэффициент полезного действия всегда стремился к максимальному показателю, требуется учитывать мощность котельного оборудования, расход теплоэнергии обогревательными приборами и тепловые потери системы
Это касается всех котлов, не важно, на каком виде топлива они работают
Конструкция радиальной системы
В большей части современного жилья прокладка труб отопления осуществляется параллельно стенам. Но такой метод разводки малоэффективен в крупногабаритных зданиях с несколькими ярусами. Жидкость, передающая тепло начинает в краткие сроки терять энергию, вследствие чего в помещениях, которые находятся рядом с котельной температура будет выше, чем в отдаленных. Чтобы исправить данный недостаток и обеспечить равномерный нагрев была изобретена лучевая система отопления для частного дома.
Наглядное представление
Отопление существенно отличается от традиционного для большинства строений тройникового. Главным различием является потребность в установке коллекторного шкафа, в котором располагают необходимое оборудование, обеспечивающее циркуляцию.
В такой конструкции создается несколько отдельных контуров, которые параллельно подключаются с обогревающим элементам: батареям отопления, теплому полу. Причем, разводка труб осуществляется в процессе капитального ремонта по полу здания. Таким образом, каждый из нагревательных элементов наполняется теплоносителем от отдельного контура отопления, при этом в каждом радиаторе будет приблизительно одинаковая температура.
В отличие от тройниковой разводки, лучевая требуется значительно большего количества труб, однако меньше соединяющих компонентов. Поэтому, сложность монтажа у них приблизительно равна. Поскольку параллельная разводка считается более надежной, при выполнении сложнее допустить ошибку, то утечки и разгерметизации происходят реже.
Схема подключения лучевой разводки
Монтаж лучевой системы отопления доступен всякому, кто имеет слесарные навыки и умеет держать в руках инструменты. Для работы потребуются:
- разводной или газовый ключ;
- электродрель с победитовыми сверлами;
- труборез для пластиковых и металлопластиковых труб;
- ручной или гидравлический трубогиб;
- калибратор для подготовки труб к надеванию фитингов и соединению друг с другом;
- паяльник для пластиковых труб;
- болгарка.
Подготовительные работы
Прежде чем начинать монтаж лучевой системы отопления необходимо создать его проект, в котором указывается расположение радиаторных батарей, их количество, а также число блоков в каждой батарее с учетом их теплоотдачи.
Еще в ходе проектирования следует рассчитать количество труб, подводимых к радиаторам, продумать местонахождение коллекторов, а также спланировать маршрут прокладки сетей и только потом можно приступать к расчету их длины.
В зависимости от размеров дома и количества радиаторов рассчитывается мощность и объем котла. Затем предстоит рассчитать число фитингов и запорной арматуры. Не забудьте, что потребуется купить также клапаны для выпуска воздуха из системы.
Монтаж
Монтаж лучевого отопления в квартире или в частном доме начинается, как правило, с радиаторных батарей. При помощи лазерного уровня размечается высота радиаторов и в соответствии с выбранным показателем высверливаются отверстия для их крепежа. Затем батареи подвешиваются и выравниваются. Причем последнее выполняется как по высоте, так и по расстоянию от стены. Одновременно с батареями крепится и коллектор, состоящий из двух гребенок: для горячей воды и для обратки. Таким образом, если в помещении устанавливается 6 радиаторов, то потребуется две гребенки с 6-ю патрубками каждая.
На снимке: коллектор с измерительными приборами.
Следующий этап – трубы. На эти изделия перед креплением рекомендуется надеть гофрированные рукава немного большего диаметра, чтобы снизить потери тепла. Для монтажа их укладывают направляющие и только потом укладываются сами трубы.
Трубы также можно зафиксировать специальной фиксирующей лентой, которая крепится к полу скобами или саморезами.
Помните: трубы, которые прокладываются от коллектора до радиатора, обязательно должны быть цельными, без соединений. Этого можно достигнуть, покупая их погонным метражом в тубах и нарезая впоследствии по длине от коллектора до радиатора. Стремление сэкономить путем соединения трубок между собой фитингами со временем обернется протечкой и необходимостью вскрывать пол.
Когда будут уложены все трубы, выполняется их подгонка для подключения к радиаторам. При этом, к батареям монтируется присоединительная арматура, имеющая на конце угольник, к которому в завершение присоединяются подведенные трубы. К каждой батарее подходит два конца: первый — с теплоносителем и второй — для обратного потока.
Когда трубы будут подогнаны и подключены, к полу прикручиваются крепления, фиксирующие их окончательно. Далее следует подключение труб к коллектору. В процессе сборки при соединении фитингов в качестве герметика используется пакля, как наиболее устойчивый к перепадам температур материал.
Особенности отопления квартиры в многоэтажном доме
Внимательно прочитав инструкцию к схеме обогрева многоэтажного дома можно убедиться, что в обязательном порядке следует соблюдать все нормы и требования.
В любой квартире должен быть соответствующий обогрев, поднимающий температуру воздуха до 22 градусов и сохраняющий влажность в помещении в пределах 40%.
Схема системы отопления многоквартирного дома предусматривает ее грамотный монтаж, благодаря чему и можно достигнуть такой температуры и влажности.
В процессе проектирования такой схемы отопления следует пригласить высококвалифицированных специалистов, которые смогут качественно просчитать все необходимые аспекты для работы. Они же должны добиться того, чтобы в трубах сохранялось равномерное давление теплоносителя. Такое давление должно быть одинаковым как на первом, так и на последнем этаже.
Основная особенность современной системы обогрева многоэтажного дома проявляется в работе на перегретой воде. Данный теплоноситель исходит из ТЭЦ и имеет очень высокую температуру – 150С с давлением до 10 атмосфер. В трубах образовывается пар за счет того, что давление в них сильно повышается, что также способствует передаче нагретой воды на последние дома многоэтажки. Также схема отопления панельного дома предполагает немалую температуру обратки в 70С. В теплую и холодную пору года температура воды может сильно отличаться, поэтому точные значения будут зависеть исключительно от особенностей окружающей среды.
Как известно, температура теплоносителя в трубах, которые установлены в многоэтажном доме, достигает 130С. Но настолько горячих батарей в современных квартирах просто-напросто не существует, а все из-за того, что есть подающая магистраль, по которой и проходит нагретая вода, а магистраль соединяется с обраткой при помощи специальной перемычки под названием «элеваторный узел».
Система отопления многоэтажного дома схема, которая является самой эффективной, в любом случае должна предусматривать наличие элеваторного узла.
Такая схема имеет много особенностей, так как такой узел предназначен для выполнения определенных функций. Теплоноситель с высокой температурой должен поступить в элеваторный узел, который выполняет основную функцию теплообмена. Вода достигает высокой температуры и при помощи высокого давления проходит через элеватор, чтобы инжектировать теплоноситель из обратки. Параллельно из трубопровода вода также подается на рециркуляцию, которая происходит в системе обогрева.
Такая схема отопления 5 этажного дома является самой эффективной, поэтому активно устанавливается в современные многоэтажные дома.
Так выглядит отопление в многоквартирном доме схема которого предусматривает наличие элеваторного узла. На нем можно увидеть много задвижек, которые выполняют немаловажную роль в обогревании и равномерной подачи тепла.
Как правило, такие задвижки без проблем регулируются в ручную. Но регулировкой задвижек, как правило, занимаются только высококвалифицированные специалисты, которые работают в госслужбах.
Устанавливая отопление в многоквартирном доме, схема также должна предусматривать наличие таких задвижек во всех возможных точках, чтобы в случае аварии можно было перекрыть поток горячей воды или убавить давление. Этому также способствуют разные коллекторы и другая аппаратура, которая работает в автоматическом режиме. Поэтому такая техника обеспечивает большую производительность отопления и эффективность ее подачи на последние этажи.
Большое количество многоэтажных домов имеют однотрубные системы отопления, которые предполагают нижнюю разводку. Стоит отметить, что учитывается также сама конструкция многоэтажки и много других аспектов, которые могут повлиять на схему отопления.
В зависимости от этих аспектов, теплоноситель может подаваться как сверху в низ, так и снизу вверх. Некоторые дома имеют специальные стояки, которые исполняют роль поставщика горячей воды вверх, а холодной вниз. Поэтому во многих квартирах устанавливают чугунные батареи, которые очень устойчивы к перепадам температур.
Главные элементы конструкции
Важнейшим компонентом лучевой разводки являются коллекторы. При проектировании лучевой системы отопления двухэтажного (или многоэтажного) дома коллекторный шкаф потребуется разместить на каждом этаже. Коллекторы и регулирующая арматура (ручная либо автоматизированная) монтируются в шкафы, где к ним обеспечивается удобный доступ во время эксплуатации и периодического или аварийного обслуживания.
Малое по сравнению с тройниковой разводкой число соединений обеспечивает большую гидродинамическую устойчивость всей системы отопления.
Второй компонент – это циркуляционный насос, он обеспечивает создание напора в системе для подачи нагретого теплоносителя по трубам в радиаторы и сбор обратки.

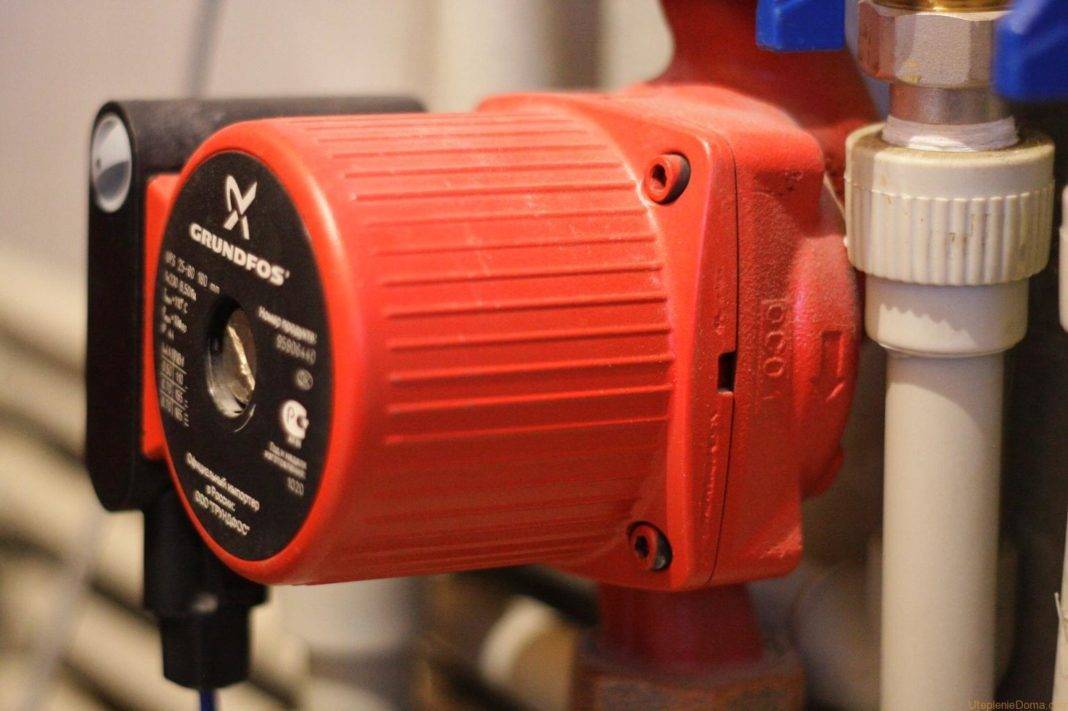

Подбор и монтаж циркулярного насоса
Для лучевой системы отопления чаще всего выбирают вариант нижней подачи горячей жидкости в радиаторы. Для обеспечения ее принудительной циркуляции применяется циркуляционный насос. Его мощности должно хватать, чтобы обеспечить напор, позволяющий теплоносителю достичь самых удаленных теплообменников, включая теплые полы.
Принудительная циркуляция ускоряет оборот теплоносителя по кольцам системы. Это позволяет снизить перепад между входящей и исходящей температурой контура отопления. Такой рос эффективности отопления позволяет либо понизить мощность бойлера, либо иметь больший запас мощности на случай экстремальной погоды.
При подборе устройства учитывают два основных параметра, определяющих его мощность и число оборотов:
- производительность, кубометры в час;
- напор, в метрах;
- уровень шума.
При выборе циркулярного насоса учитывайте производительность и напор
Для корректного подбора потребуется учесть диаметр и общую длину разводящих труб, максимальный перепад высот по отношению к высоте монтажа насоса. При проведении инженерно-сантехнических расчетов используют специальные таблицы, предлагаемые производителями.
Специалисты рекомендуют придерживаться следующих правил по монтажу насоса:
- приборы с влажным ротором монтируются так, чтобы вал был расположен горизонтально;
- устройства со встроенным термостатом монтируются на ближе чем на 70 см от отопительного котла во избежание ошибочных срабатываний;
- циркуляционный насос монтируется на возвратном участке трубопроводной системы, поскольку его температура ниже и устройство прослужит дольше;
- современные термостойкие насосы могут размещаться и на магистрали подачи;
- отопительный контур следует снабдить устройством для выпуска воздушных пробок, его может заменить насос со встроенным воздушным клапаном;
- устройство следует размещать максимально близко к расширительной емкости;
- перед монтажом насоса проводят промывку системы от механических загрязнений.
Если параметры электросети в месте установки не отличаются стабильностью, рекомендуется подключать насос и систему управления котла через стабилизатор напряжения достаточной мощности. Если нередки перебои с электроснабжением, следует предусмотреть устройство бесперебойного питания- либо аккумуляторное, либо с автоматически запускаемым электрогенератором.
Часто при оптимизации стоимости системы возникает искушение обойтись без циркуляционного насоса. Такой вариант в принципе допустим для одноэтажных построек малой площади. Эффективность отопления при этом снизится. При использовании естественной циркуляции следует использовать трубы большего сечения. Кроме того, расширительную емкость следует разместить в самой высокой точке здания
Выбор и роль распределительного коллектора
Этот важнейший элемент системы распределяет поток горячего теплоносителя, подаваемый бойлером, по отдельным лучам разводки. Второй коллектор собирает отдавшую свое тепло жидкость и возвращает ее в теплообменник для последующего нагрева. Возвратный клапан может перепускать часть обратного потока в основной контур, если требуется понизить температуру теплоносителя, не меняя режим работы котла.
На рынке предлагаются коллекторы, поддерживающие от 2 до 18 лучей. Коллекторы комплектуются запорной или регулировочной арматурой, или автоматическими терморегулирующими клапанами. С их помощью задается требуемый температурный режим по каждому лучу.
Особенность схемы горизонтальной прокладки труб
Схема горизонтального отопления в двухэтажном доме
В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.
При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.
Центральное горизонтальное отопление
Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.
Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали
Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя
В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.
Автономное горизонтальное отопление
Отопление с естественной циркуляцией
В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.
К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:
- Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
- Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.
Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.
Отопление с принудительной циркуляцией и горизонтальным расположением труб
В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:
- Быстрое распределение горячей воды по всей магистрали;
- Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
- Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.
В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.
Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.
Схема подключения лучевой разводки
Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.
В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.
Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя
На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.
Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.
При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.
Предварительный этап
До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:
- определить места расположения радиаторов;
- выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
- изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
- составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.
Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы
Правила установки лучевой разводки
Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).
При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами
В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.
Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.
Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.
Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции
Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.
Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным
Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений
При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.
Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне
Централизованная отопительная система
Никто не станет спорить с тем, что централизованная система подачи тепла в многоквартирные дома, в том виде, в котором она сейчас существует, мягко говоря, морально устарела.
Не секрет, что потери при транспортировке могут доходить до 30% и за все это нам приходится платить. Отказ от центрального отопления в многоквартирном доме процедура сложная и хлопотная, но для начала давайте разберемся, как это работает.
Отопление многоэтажного дома, представляет собой сложное инженерное сооружение. Здесь присутствует целый набор сливов, распределителей, фланцев, которые завязаны на центральный агрегат, так называемый элеваторный узел, через который осуществляется регулировка отопления в многоквартирном доме.
Двухтрубная схема отопления.
Рассказывать подробно о тонкостях работы данной системы сейчас нет смысла, так как этим занимаются профессионалы и простому обывателю это попросту не нужно, ведь от него здесь ничего не зависит. Для ясности лучше рассмотрим схему подачи тепла в квартиру.
Нижний розлив
Как видно из названия, схема распределения с нижним розливом предусматривает подачу теплоносителя снизу вверх. Классическое отопление 5 этажного дома, смонтировано именно по такому принципу.
Как правило, подача и обратка устанавливаются по периметру здания и проходят в подвале. Подающий и обратный стояки, в данном случае, являются перемычкой между магистралями. Это замкнутая система, которая подымается до крайнего этажа и опускается снова в подвал.
Два вида розлива в сравнении.
Несмотря на то, что эта схема считается самой простой, запуск ее в эксплуатацию, для слесарей дело хлопотное. Дело в том, что в верхней точке каждого стояка устанавливается устройство для стравливания воздуха, так называемый кран Маевского. Перед каждым запуском, нужно выпускать воздух, иначе воздушная пробка перекроет систему, и стояк не будет обогреваться.
Важно: некоторые жильцы крайних этажей стараются перенести клапан сброса воздуха на чердак, дабы не сталкиваться каждый сезон с работниками ЖКХ. Такая переделка может дорого стоить. Чердак — помещение холодное и если зимой остановить на час отопление, трубы на чердаке замерзнут и их разорвет
Чердак — помещение холодное и если зимой остановить на час отопление, трубы на чердаке замерзнут и их разорвет.
Серьезным минусом здесь является то, что с одной стороны пятиэтажки, там, где проходит ввод, батареи горячие, а с противоположной стороны они прохладные. Особенно это ощущается на нижних этажах.
Вариант подключения радиаторов.
Верхний розлив
Устройство отопления в девятиэтажке, выполнено совсем по другому принципу. Подающая магистраль, минуя квартиры, сразу выносится на верхний технический этаж. Здесь же базируется расширительный резервуар, клапан сброса воздуха и система задвижек позволяющая отсечь в случае необходимости весь стояк.
В данном случае тепло более равномерно распределяется по всем радиаторам квартиры, вне зависимости от их местонахождения. Но здесь выплывает другая проблема, отопление первого этажа в девятиэтажке оставляет желать лучшего. Ведь пройдя по всем этажам, вниз теплоноситель доходит уже еле теплый, бороться с этим можно только путем увеличения количества секций в радиаторе.
Важно: проблема с замерзанием воды на техническом этаже, в данном случае, стоит не настолько остро. Ведь сечение подающей магистрали порядка 50 мм, плюс в случае аварии, полностью сбросить воду со всего стояка можно за несколько секунд, достаточно лишь открыть воздушник на чердаке и задвижку в подвале
Температурный баланс
Безусловно, все знают, что центральное отопление в многоквартирном доме имеет свои четко регламентированные нормативы. Так в отопительный сезон температура в комнатах не должна опускаться ниже +20 ºС, в ванной комнате или же в совмещенном санузле +25 ºС.
Современный обогрев новостроек.
В виду того, что кухня в старых домах не отличается большой квадратурой, плюс она естественно обогревается за счет периодической работы печи, допустимый минимум температуры в ней +18 ºС.
Важно: все выше приведенные данные справедливы для квартир расположенных в центральной части здания. Для боковых квартир, где большинство стен наружные, инструкция предписывает повышение температуры выше нормативной на 2 – 5 ºС
Нормативы на обогрев по регионам.
