Круглая печь в металлическом футляре

Кладка печки своими руками

Если расположить печь в центре дома, он будет прогреваться равномерно Строительство шведки начинают с подготовки. Необходимо рассчитать ее мощность, найти оптимальное расположение – между помещениями, как можно ближе к центру комнаты. Печь лучше строить одновременно с возведением самого здания. Она весит около 3 тонн и для нее закладывают отдельный фундамент.

Допускается установить печку в готовой постройке, но для этого придется разбирать полы, стену, кровлю. Проще приобрести металлический аналог шведки – «Рязанку» или другую варочно-отопительную мобильную модель.

Под фундамент выкапывают яму, глубиной до 0,8–1 м. Величина определяется уровнем промерзания грунта. Фундамент должен лежать ниже этой глубины.
Схема обычная: до 15 см утрамбованного песка, 20 см битого кирпича и камня, 10 см щебня или галечника и слой бетона такой высоты, чтобы он возвышался над уровнем грунта на 15 см. Все слои обязательно утрамбовывают. Бетон усиливают арматурной сеткой: она размещается в верхних слоях, не доходя до открытой поверхности на 10 см. Размеры фундамента на 10–15 см превышают габариты печи.
После высыхания бетона фундамент гидроизолируют рубероидом.
Рекомендуют утеплить низ печи. Шведка устроена таким образом, что создает мощный, направленный вниз поток тепла. Чтобы его не терять, под основание печи укладывают несколько слоев базальтового картона. Более дорогой способ – выкладка самого нижнего ряда из шамотного кирпича.
Шведскую печь своими руками выкладывают по определенной схеме. Можно найти готовое описание для самых разных размеров.
1 и 2 ряд всегда сплошные. Кирпич – глиняный, укладывают со смещением и с обвязкой. Это основание обеспечивает прочность конструкции.
В 3 и 4 ряду формируют зольник и отверстия для чистки. Все они закрываются дверцами. Монтаж их одинаков: на скрученную стальную проволоку, которую закрепляют прямо в кирпичную кладку. С 5 ряда по чертежу начинают формировать топку. Ее выкладывают шамотным кирпичом, так как глиняный такой температуры не выдерживает. Параллельно монтируют духовку. Ее крепят так же как дверцы – замуровывают стальную проволоку между камнями.
В 6–9 ряду продолжают возводить топку. В 6 также закладывают дымоходный канал. Шамотный кирпич внутри топки и глиняный снаружи укладывают так, чтобы между ними оставался воздушный зазор. Это предупреждает деформацию стенок. Крепят топочную дверцу.
В 9 ряду кирпичи в дымоходном канале укладывают под углом. Нужную форму им придают болгаркой. Это обеспечивает вывод газов в дымоход. В 10 завершают монтаж топки, устанавливая горизонтальную перегородку, а в 11 фиксируют варочную плиту.
С 12 по 18 ряд по чертежу сооружают дымоходные каналы. Их поверхность должна быть максимально гладкой. Стенки тщательно выравнивают и заглаживают раствор. В 17 и 18 ряду ставят металлические уголки и опоры для перекрытия варочной камеры. Сюда выкладывают почти сплошной ряд кирпича.
С 19 до 28 сооружают верхнюю сушильную нишу и закладывают отверстия для чистки дымоходов с вьюшками, а в 27 – регулирующую задвижку.
На 29 уровне перекрывают дымовые каналы, оставляя только одно основное отверстие для дымохода. Закрывают и сушильную камеру.
В 30 ряду делают расширение, а в 31 возвращаются к первоначальным габаритам. Затем наращивают по прямой кирпичную трубу. Перекрытие этажа рекомендуют изолировать, чтобы избежать перегрева. На чердаке можно соединить кирпичный дымоотвод с металлическим.

Сажа: кирпич или дверцы

В таком дымоходе в обязательном порядке возникнет вопрос с сажей. Главным недостатком такого дымохода является необходимость в большом количестве дверец для очистки (Как прочистить дымоход).

Дверцы намного снижают эффективность дымохода. Неравномерный нагрев кирпичных стенок и металлических дверец приводит к большим перепадам температур внутри дымохода и, как следствие, к ухудшению тяги.

Работа не требует поспешности. Главное при сооружении данного дымохода — внимательность и аккуратность. Используя вышеперечисленные советы и рекомендации, вы с успехом сможете соорудить дымоход горизонтальный для своей печи.

>> ?

Разобравшись с котлами, пора поговорить о том, как правильно сделать дымоход

, рассмотрев разные конструкции дымоходов и требования при их устройстве.

Дымоход для котла предназначен для удаления продуктов сгорания топлива в атмосферу. Собственно, любой отопительный котел, если он не электрический, может работать лишь при наличии правильно сделанного дымохода.

Какие конструкции дымоходов существуют?

Подготовка к работе

Прежде всего внимательно изучите схему, в соответствии с которой вы будете делать печку своими руками из металла.

Затем подготовьте все необходимое для работы, а именно:

сварочный аппарат и электроды;
болгарку;
металл листовой толщиной 2-3 мм;
металлическую трубу диаметром порядка 15 см;
арматуру диаметром 8-10 мм;
4 колесных диска;
щебень;
песок;
цемент;
огнеупорный красный кирпич.

Рис.2. Металлическая печь со сводом

Для небольшого помещения будет достаточно трубы диаметром 10 см, для помещений побольше — 15 см. В случае если труба будет слишком тонкой, то дым и воздух попросту не будут успевать проходить через дымоход. Это приведет к крайне неприятным последствиям. В результате образуется дымовая пробка, из-за которой продукты горения будут возвращаться назад в помещение. В процессе проектирования конструкции нужно обязательно подобрать наиболее оптимальное сочетание габаритов дымохода и топки печи. Слишком широкую трубу тоже лучше не устанавливать, т.к. это приведет к снижению тяги и образованию засоренности, требующей частой чистки.

На рис. 2 вы можете посмотреть, как выглядит металлическая печь со сводом.

Круглая печь голландка в футляре из нержавеющей стали

Круглая голландка в футляре из нержавейки

У вас мало места, каждый сантиметр на учете?

Вам не хочется каждый раз мучиться с растопкой, гадать с замиранием сердца, пойдет дым в трубу или в дом?
Вам нужна печь, которая быстро нагревается и долго держит тепло?
Вам нужна НАДЁЖНАЯ ПЕЧЬ, которую не придется постоянно подмазывать, подштукатуривать, подкрашивать, делать другой мелкий ремонт буквально сразу после постройки?
Вам нужна печь, которая прослужит не один десяток лет?
Вы хотите любоваться огнем, пока горят дрова?
Вы не хотите растягивать процесс постройки печи на две-три недели? Три-четыре дня #8212; такой срок вас бы устроил?
Вы всегда ищете лучшее соотношение цены и качества?

Устройство круглой печи

Голландка в металлическом футляре обычно ставится на хорошее, устойчивое, армированное основание. Основная ее часть складывается из кирпича и состоит из:

Достаточно объемной ниши — топки для закладки дров. Этой печи нужно много топлива, и, соответственно, чем больше топка, тем реже придется подкидывать.
Вертикальных дымоходов или одного винтообразного дымохода. Стандартно вертикальных дымоходов делается три, но иногда — больше, например, пять. За счет большего количества дымоходов у печи будет более высокий КПД. Проходя по вертикальным или винтообразным каналам, дым будет отдавать стенкам печи тепло.
Дымовой трубы.

Далее готовая круглая кирпичная печь оборачивается в «фантик» — кожух из гладкой или гофрированной листовой стали. В итоге мы получаем металлический цилиндр, не занимающий много места и не требовательный к расположению в помещении — его будет удобно разместить как между комнатами, так и посередине.

В исторической реальности печи-голладнки встречаются разных форм, в том числе и прямоугольные — ее основное отличие не в форме, а в методе кладки кирпича, о котором поговорим ниже. Преимущество круглой печи в том, что она, благодаря именно форме, займет меньше полезной площади и более органично впишется в пространство комнаты.

Как сложить круглую печь для дома и дачи своими руками

Порядок действий по кладке в футляре:

Из материалов для постройки печи нам потребуются:

Набор инструментов — ведро, молоток, мастерок, рулетка, уровень, отвес и болгарка с алмазным кругом по камню.
Строительные материалы — кирпич, глина, песок, цемент. Количество материала напрямую зависит от размера будущей печи.
Расходные материалы на одну печь — рубероид или любой другой материал для гидроизоляции фундамента, колосник, две дверки, задвижка (вьюшка), металлический лист для футляра или другая облицовка.

В первую очередь, для печи нужен добротный фундамент. Если он не был предусмотрен заранее во время строительства дома, то начать кладку придется с разборки полового покрытия. Далее расчищенный участок тщательно размечается по размерам будущего фундамента.

В качестве основы нужно положить хорошую песчаную подушку. В процессе, с помощью уровня, нужно постоянно следить, что бы подушка была горизонтальной, иначе кривой получится вся печь.
Разводим раствор в соотношении 1 часть цемента к 3 частям песка. Консистенция — не густая, средняя. Раствор выливается на подушку из песка.
На раствор кладется армирующая сетка, которая снова заливается раствором.
Последний этап заливки фундамента — по влажному цементу ситом просеиваем сухой, а сверху кладем лист рубероида для гидроизоляции печи и посыпаем его несколькими сантиметрами песка.

Далее нам потребуется глиняный раствор. Его можно купить в строительном магазине, а можно сделать своими руками. Для этого нам понадобится глина, песок и вода. Берем влажную глину (если глина слишком сухая, то ее придется заранее пропитать водой) и смешиваем ее с просеянным песком в соотношении 1 к 1. Смесь тщательно перемешивается, а затем добавляется вода в соотношении 1 часть воды к 8 частям глины с песком. В конечном итоге глиняный раствор должен получиться не слишком жирным (когда глины значительно больше, чем песка) и не слишком тощим (когда песка больше, чем глины).

Порядовка

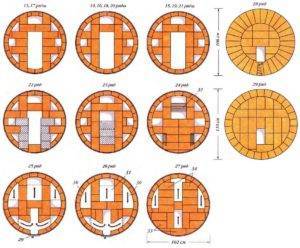

Схема кладки круглой печи голландка с 1 по 12 этап Схема с 13 по 32 этап выкладки

1 ряд. Строго соблюдая горизонталь, укладываем кирпичи плашмя поверх песка. Сверху эти кирпичи опять заливаются цементным раствором. Основание печи готово.

2 и 3 ряд. Ряды кладутся одинаково. Кирпичи укладываются в раствор так же, как в первом ряду, плашмя. На этом этапе можно пустить по бокам отвесы, что бы печь не «уехала» вбок в процессе сборки.

4 и 5 ряд. Четвертый ряд — это низ отверстия под золу. Стенки зольника делаем из кирпича, положенного на ребро. На одной из стенок на мягкую проволоку крепится дверца. Для герметичности по периметру дверцы наматывается асбестовый шнур или другой жаропрочный материал.

6, 7, 8 ряд. Часть зольника перекрывается кладкой и сверху кладется колосник.9-13 ряд. Топка. Делается просто, из кирпича на ребро. С той же стороны, где находится вход в зольник, делается дверка.

14, 15 ряд. Топка перекрывается кирпичом, но при этом сзади остается небольшой проем, через который и будет уходить дым.

16, 17 ряд. На данном этапе рекомендуется сделать отверстие для прочистки дымохода и заложить его вышибным кирпичом.

18-26 ряд. Здесь мы выкладываем оборотные каналы. Они делаются в форме змеевика, но их количество (3-5 каналов) и конфигурация (расположение) могут отличаться в зависимости от потребностей. Так же в зависимости от высоты потолка количество рядов может меняться в сторону увеличения или уменьшения.

27 ряд. Здесь нужно перекрывать каналы кирпичной кладкой. В последнем канале остается отверстие для дымохода.

29, 30 ряд. Формируем дымоход, устанавливаем задвижку (вьюшку) для регулирования тяги.

Без дымовой трубы круглую печь не удастся эксплуатировать — это венец печи и одна из ее основных частей. Ее внешний вид и возвышение над крышей — личный выбор каждого, но так же нельзя забывать и об общих правилах: теплоизоляции дымохода при его соприкосновении с конструкцией дома, соблюдение элементарных пожарных норм и правил. При строительстве трубы в глину рекомендуется добавить немного цемента, что бы она была менее подвержена воздействию дождя и ветра. Сверху желательно смонтировать металлическую «крышу».

В целом, круглая печь — это простая и надежная отопительная система для нерегулярного пользования. У нее нет излишеств: варочной поверхности, духовки и прочих атрибутов кухни. Она отлично подойдет для отопления небольших помещений — но не более того.

Когда круглая печь голландка внезапно перестает работать, начинает дымить, многие думают, что она отжила свое, и ее пора ломать. А кто-то, наоборот, старается ее сохранить, ищет возможность отремонтировать печь. Но самое интересное, очень мало кто представляет, что у нее внутри.

———————————————————————————-

Хотите отремонтировать старую голландку или сложить новую?

(только в Ленобласти)

Узнайте цены здесь

Или звоните +7-909-592-95-75

———————————————————————————-

Как устроена печь голландка в круглом каркасе? Многие даже не знают, что внутри у нее кирпичи. Да, там кирпичи. Много! Больше 200 штук!

Но меньше слов, больше картинок! На фото видно «по слоям», как сложить голландку в круглом футляре. Футляр, кстати, из нержавейки – вечный! Белая поверхность – это просто защитная пленка. Чтобы не поцарапать во время кладки.

Итак, фото как сложить печь голландку

Как сложить голландку в круглом футляре 1Как сложить голландку в круглом футляре 2Как сложить голландку в круглом футляре 3Как сложить голландку в круглом футляре 4Как сложить голландку в круглом футляре 5Как сложить голландку в круглом футляре 6Как сложить голландку в круглом футляре 7Как сложить голландку в круглом футляре 8Как сложить голландку в круглом футляре 8Как сложить голландку в круглом футляре 9Как сложить голландку в круглом футляре 10Как сложить голландку в круглом футляре 11Как сложить голландку в круглом футляре 12Итог работы. Голландка в круглом футляре

Пообщаемся?

Первые круглые печи для дома появились в XII веке – это были небольшие очаги из глины без дымохода. Позже им на смену пришли функциональные русские печки с варочными камерами и лежанками. О цилиндрической форме вспомнили после знакомства с компактными голландками – печники внесли изменения в заморскую конструкцию и получили новые модели. К преимуществам цилиндрической формы можно отнести быстрый нагрев, высокую теплоотдачу, компактность, универсальность размещения.

Правила пожарной безопасности

Перед строительством изучите ППБ

Ознакомьтесь со схемой выше, в которой подробно и точно указаны все особенности установки голландки в помещении стандартного размера. Для обеспечения пожарной безопасности между печью и полом нужен асбестовый или металлический лист, который предотвратит неожиданное возгорание в помещении от искр или упавших углей.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Если система будет устанавливаться в деревянном доме, то между стеной и печью так же необходим лист для защиты от возгораний. Так же следует знать, что нельзя чтобы около печи находилась какая-либо мебель или легко возгораемые предметы.

Устройство и элементы

Принцип работы этой отопительной системы основывается на длинном извилистом дымоходе, который позволяет обогревать несколько этажей при использовании единственной конструкции.

Голландка состоит из топки и длинного извилистого дымохода. Так же в конструкции продумано поддувало и несколько дверок. Всего в голландке используется несколько элементов:

Поддувало и поддувальная дверка,
Топка и топочная дверка,
Камера для сбора сажи и прочистная дверка,
Дымоход,
Задвижка,

Каждый элемент выполняет свою роль и позволяет круглой конструкции достигать максимального уровня мощности посредством распределения небольшого количества дыма по всей отопительной системе в равномерном количестве.

Конструкция голландки предусматривает так же соблюдение определенных правил, для сохранения пожарной безопасности и обеспечения комфортной эксплуатации.

Пример конструкции

ЗАКАЗАТЬ

Цены

Внимание! Цены, указанные в этом разделе, действительны только при заказе до 10 августа года

Пенсионерам скидка 10% с цены за работу!

Есть два варианта сотрудничества.

1. Вы завозите материал сами (список необходимого будет дан, рекомендации, если надо, тоже)

В этом случае вы оплачиваете только работу #8212; 39000 рублей. Эта цена актуальна до 10 августа года.

Оплата после окончания работы.

2. Под ключ. Мы сами привозим все необходимое и строим печь. 84000 рублей. 45000 рублей вы платите в день доставки материала, перед разгрузкой. Остальные 39000 после окончания работ.

Как видите, вы ничем не рискуете. Ничего не оплачиваете вперед.

1. Цена #171;под ключ#187; может поменяться при резком росте цен на материал.

2. Цена #171;под ключ#187; действительна при нахождении объекта (дом, дача) до 50 км от СПб (от кольцевой). Если дальше #8212; договариваемся.

3. Цены не включают в себя строительство основного дымохода (трубы). Если трубы нет, надо делать. Приблизительная цена сэндвич-дымохода (двухконтурная труба из нержавейки) под ключ около 35000 рублей (при заказе вместе с голландкой)

4. Цены не включают в себя демонтаж старых печей и изготовление фундамента.

5. Выезд на место для консультации платный #8212; 1000 -2000 рублей (зависит от того, куда ехать). При расчете по окончании работ эти деньги засчитываются в оплату.

Подготовка к работе

Затем подготовьте все необходимое для работы, а именно:

сварочный аппарат и электроды;
болгарку;
металл листовой толщиной 2-3 мм;
металлическую трубу диаметром порядка 15 см;
арматуру диаметром 8-10 мм;
4 колесных диска;
щебень;
песок;
цемент;
огнеупорный красный кирпич.

Рис.2. Металлическая печь со сводом

На рис. 2 вы можете посмотреть, как выглядит металлическая печь со сводом.

Другие виды цилиндрических печей

Помимо широко известной модификации в железном кожухе, существуют и другие круглые печи для дома. Одни из них можно построить, а другие – купить в готовом виде.

Кирпичные отопительные печи

Вместо металлической «рубашки» для облицовки кирпичных печей используют изразцы. В этом случае теплоэффективность очага значительно возрастает. Изразцы равномерно распределяют и сохраняют тепло, повышают безопасность печного оборудования и превращают печь в роскошный домашний очаг. Чаще всего за основу конструкции в этом случае берут голландку, придавая ей округлую форму.

Роскошная цилиндрическая изразцовая печь

Проще всего построить эффективный круглый очаг для отопления дома или дачи на основе готовой чугунной топки. Вместо дорогостоящих и сложных в работе изразцов в последнее время для облицовки кирпича используют доступный керамогранит или талькохлорит – практичный печной камень.

Круглая печь на основе готовой топки, облицованная талькохлоритом

Конвекционные печи из чугуна и стали

Современные чугунные и стальные печи-камины длительного горения в форме цилиндра ценят за оригинальный вид и компактность. Они одинаково подходят для пристенного, углового и островного размещения. Металлические очаги работают по принципу конвекции, поэтому для них несущественны небольшие размеры и низкий теплонакопительный коэффициент.

Печь-камин из металла

В какой-то мере к круглым металлическим печам можно отнести «булерьян» – популярную серию приборов для эффективного нагрева воздуха. Конструкция этой модели включает теплообменные трубы, окружающие топку. Холодный воздух попадает в нижние отверстия воздуховодов, нагревается и распространяется по помещению.

Принцип работы печи «булерьян»

Любое печное оборудование для дома требует подключения к дымоходу. Если навыков работы в этой области нет, после приобретения готовой печи необходимо обратиться к профессионалу за квалифицированной помощью.

Плюсы и минусы круглой металлической печи

Достоинства круглой печи в футляре

Отапливает круглая печь помещения площадью до 60 квадратных метров при размерах в ширину 0,67 м и в высоту 2,33 м. Она, конечно, не может потягаться по производительности с угольным котлом. Хотя, если в доме электрическое отопление, то в аварийных ситуациях, когда отсутствует энергоснабжение – эта печь лучшее решение проблем.

Главные плюсы такого отопительного прибора заключаются в следующем:

Безопасность при наличии металлического футляра, защищающего от проникновения углекислого газа в жилище;
Быстрое нагревание и медленное остывание, что снижает перерасход топлива;
Возможность удлинения конструкции на несколько этажей;
Долгосрочность при надлежащем уходе и правильном пользовании;
Изменения в сборке, практически не влияющие на эффективность и прочность;
Компактность габаритов и малая занимаемая площадь для любого отапливаемого помещения;
Малый вес конструкции;
Наличие обтекаемой формы и отсутствие травмоопасности для пользователя;
Наличие топочной дверцы с огнеупорным витражом;
Низкий перепад температуры и несложная конструкция дымохода;
Низкий расход материала при достаточном обогреве;
Отсутствие необходимости в постоянном или предварительном разогреве после простоя;
Повышенная теплоотдача как у крупногабаритных печей;
Стоимость дешевле обычной кирпичной печи;
Удобство в декорировании благодаря современным устойчивым красящим веществам (при желании цвет можно менять каждый год);
Широкий функционал за счет первоначальной возможности постройки из плит и дополнительной модификации;
Экономичность в расходе на материалы.

Этапы изготовления круглой голландки

Фундамент

Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:

Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.

Изготовление металлического кожуха

Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».

Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:

Металлический кожух

Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:

Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки

Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении. Заготовки для кожуха

Заготовки для кожуха

Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Кладка и порядовка

Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции. Внешний вид

Внешний вид

В разрезе печь голландка круглая в кожухе выглядит так:

Схема круглой голландки в разрезе

Особенность кладки кирпичей

Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух — его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.

Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы

Первые ряды

Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:

1-12 ряды

С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:

13-29 ряды

30-32 ряды

Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно

Первая тестовая топка печи

Важно произвести первую топку в соответствии с определенными правилами:

Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.

Мнение эксперта Павел Круглов Печник с 25-летним стажем

Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе

Процесс создания печи самостоятельно

Многие люди предпочитают изготовить вещь самостоятельно. Конструкция данного устройства весьма проста, потому изготовить ее в домашних условиях не составит большого труда. Конструкция требует внимательного подхода и в то же время легка в исполнении. Следует рассмотреть вариант мобильной печи, так как она является приоритетней. Все очень просто и собрав необходимые материалы, можно наладить собственное небольшое изготовление древесного угля.

Первым делом нам необходимы полозья. Для этой цели могут сгодиться старые детские санки. Чтобы их удалить от рамы потребуется некоторое усилие. Но, можно оставить их в исходном виде. Печь для угля требует использования некоего куска металла, который будет выглядеть как корпус. Данный корпус должен быть цилиндрической формы. Выбор положения зависит от предпочтения изготовителя. Можно соорудить как вертикальный, так и горизонтальный вариант. Следует соорудить трубу для оттока газов и камеру для сгорания древесины.

Для изготовления камеры понадобится особый металл, который способен выдержать высокую температуру и не сильно нагреваться. Если металл сильно перегреется, он начнет изменять форму, что весьма негативно скажется на процессе изготовления. Хотя данная конструкция и проста в изготовлении, но создать углевыжигательные печи собственными руками можно и другим менее сложным способом.

Древний способ изготовления угля в ямах не совсем исчерпался и большинство дачников успешно его применяют. Но для более выгодного создания древесного угля, лучше соорудить специально устройство.

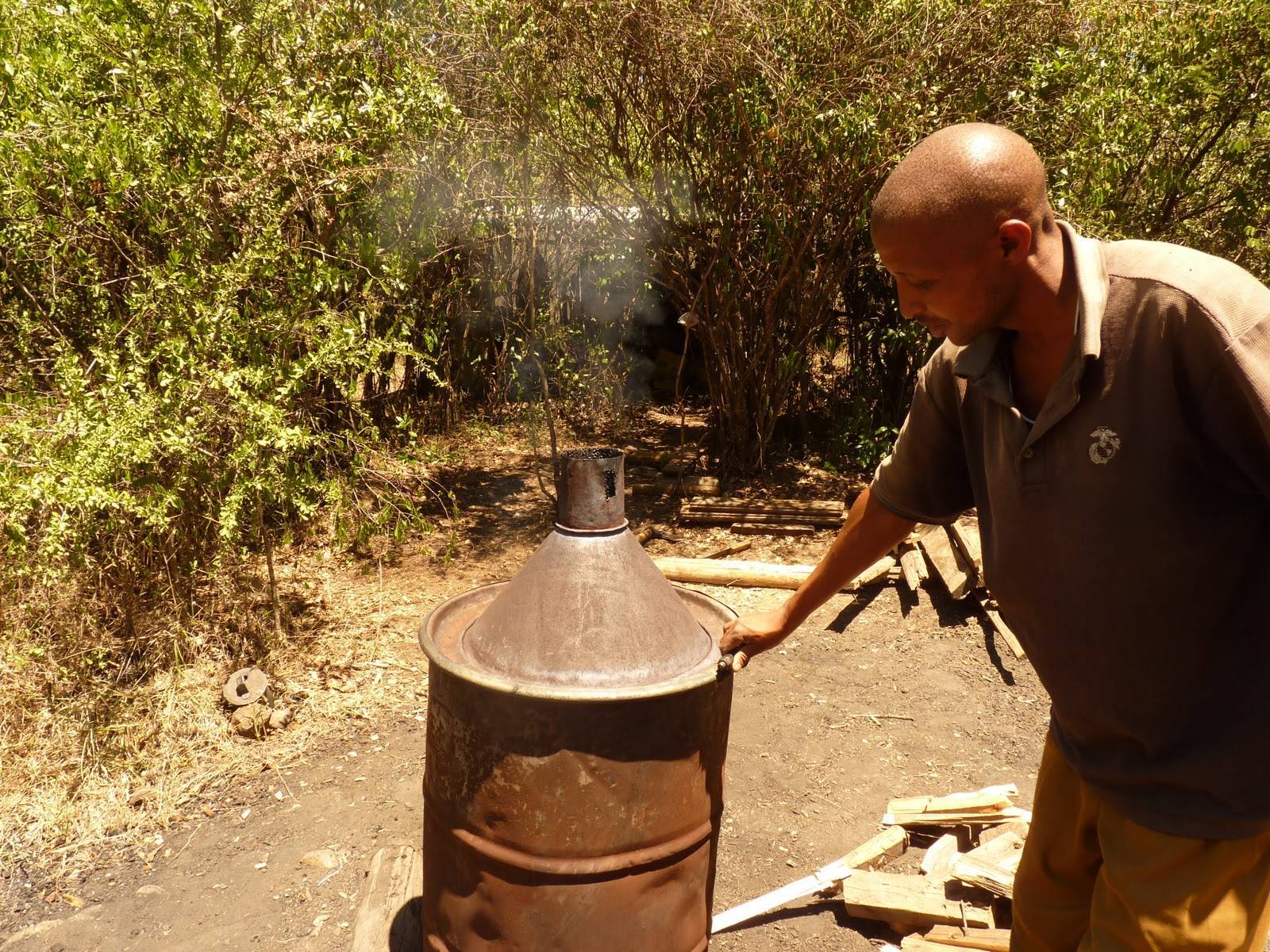

Первым шагом будет рытье ямы, в которую сможет поместиться бочка. Бочка должна свободно помещаться в вырытом котловане. Между стенкой земли и бочкой должен вместиться кирпич. Около крышки бочки монтируется небольшое отверстие, диаметр которого составляет 10 сантиметров. Бочка опускается в яму таким способом, чтобы отверстие оказалось возле дна ямы.

Стенки ямы обкладываются кирпичом. Верх бочки устилается несгораемым материалом, который можно приобрести в строительном магазине, если в хозяйстве не имеется подобного материала. Поверх всей конструкция укладывается слой минеральной ваты, которая позволяет сохранить тепло.

При небольших усилиях печь на угле своими руками готова к использованию. Неотъемлемой частью процесса является соблюдение правил пожарной безопасности. Сооружение не сможет оказать ту же производительность, что и печи на производстве, но для растопки камина и приготовления пищи, угля будет достаточно

Следует обратить внимание, что, чем больше бочка, тем более возможность получить качественный уголь и снизить влияние на окружающую среду. Будьте внимательны при изготовлении древесного угля, берегите здоровье

Устройство круглой печи

Основной принцип работы такой отопительной печи достаточно прост и заключается в том, что за счет удлинения пути дымовых газов искусственным путем они отдают все свое тепло по мере прохождения. Нарушить такой дымоход достаточно сложно, поэтому конструкция печи не имеет специфических тонкостей. Первые голландки устанавливались на очаге в тесных голландских домах для сильного обогрева при низких затратах ресурсов.

Печи создавались для 5-ти этажных домов в виде коробчатых конструкций из минимума легкого материала. Изначально такие печки конструировались с глухой топкой, но позже в модификацию добавились поддувало и решетка. Сегодня такие печи разрабатываются для индивидуальных требований с помощью компьютерных программ.

Сегодняшние современные технологии позволяют придать отопительному прибору усовершенствованный внешний вид и разнообразную окраску. Однако тому, кто любит старину и традиции, эта печь придётся по душе. Она и согреет, в прямом смысле этого слова, и настроение поднимет.

Вывод

Голландская печь с металлическим кожухом станет отличной отопительной системой для двухэтажных дачных построек, к которым нельзя подвести газовые трубы и установить классическую котловую отопительную систему. Так же круглые голландки служат отличным выбором для любых сельскохозяйственных построек – они не обладают огромной мощностью, но способны нагревать помещение для достаточно комфортной жизнедеятельности.

Конструкция круглых голландок с металлическим кожухом является основным достоинством данных отопительных систем – не смотря на сложность в монтаже, сделать кладку печи может каждый, если будет пользоваться обязательной порядовкой и правильно приготовит раствор.

Конечно если вы не уверены, что сможете правильно произвести кладку печи, то лучше прибегнуть к помощи специалистов-печников, которые смогут произвести монтаж всей конструкции правильно, и печь будет функционировать как нужно.

Утермарковская печь трехоборотная.

Печи в стальных футлярах, как правило, до перекрытия топливника выкладывают плашмя, а с перекрытия топливника до перекрытия дымооборотов — как показано на рис. 43, а (строго соблюдать перевязку!). Такая кладка называется в 12 кирпича. Стремиться выкладывать топливник прямоугольной формы в круглых печах не следует; топливник круглой формы в таких печах лучше прогревает стенки. Перекрытие топливника осуществляется двумя способами: путем выкладки кирпичом плашмя с постепенным напуском или путем прокладки околотых старых плит, с последующим перекрытием двумя рядами плашмя.

После перекрытия топливника кладка осуществляется как показано на рис. 43, б, т. е. в 14 кирпича до перекрытия дымооборотов. Перекрытие, разделку и трубу выкладывают только плашмя. Указав на то, что такие печи выкладывать труднее, советую начинающим печникам сначала хорошо разобраться в чертежах и планах и, учтя особенности, не торопясь, приступать к работе; круглую печь в футляре тоже можно сложить самому.

Рассмотрим кладку утермарковской круглой печи трехоборотной (рис. 44). На рисунке показан фасад, на котором видно, что футляр корпуса состоит из пяти звеньев:

I звено—цокольное с поддувальной дверкой;

II звено—с топочной дверкой; дверки могут быть стальные, специально склепанные со звеном кожуха; обыкновенные чугунные, которые при кладке печи нужно закреплять в кладку кирпича стальной проволокой, но бывают и топочные дверки с изогнутой формой рамки (такие дверки лучше);

III звено сзади имеет малую дверку для чистки второго и третьего оборотов (за створкой дверки отверстие должно быть заложено половинкой на глиняном растворе);

IV звено — без вырезов и, наконец,

V звено — карнизное.

Высота каждого звена бывает разная, но не более 70 см. В продольном разрезе виден характер движения газов, размеры зольниковой камеры, топливника и т. д. На чертеже показан футляр в полном виде со всеми размерами. Данные размеры запоминать не следует, потому что такие корпуса по высоте бывают различными в зависимости от высоты помещения. Размеры нужны для предприятий, изготовляющих такие футляры. На чертеже видны пояски в местах соединения звеньев. В данном случае внизу один поясок, выше — по два пояска и на самом верху — один поясок. Пояски делают для прочности и устойчивости звеньев, чтобы не было перекосов при установке печи.

На рис. 44-а показана кладка с 1-го по 6-й ряд.

Круглая печь в металлическом футляре

Кладка печки своими руками

Сажа: кирпич или дверцы

Подготовка к работе

Круглая печь голландка в футляре из нержавеющей стали

Устройство круглой печи

Как сложить круглую печь для дома и дачи своими руками

Порядовка

Пообщаемся?

Правила пожарной безопасности

Устройство и элементы

ЗАКАЗАТЬ

Цены

Подготовка к работе
