Колпаковая печь: принцип работы и пошаговая инструкция по изготовлению

Конструкционные варианты

Отопительно-варочные печи для бытового использования по своей конструкции могут быть несколько типов.

Камерная

Металлическая камерная печь – это классическая «буржуйка», которая в современном производстве очень усовершенствована. У такого агрегата следующие технические характеристики:

Канальная

Принцип работы такой конструкции: газы догорают, а затем остывают и переходят по каналам между перегородками, и отдают тепло корпусу печи. Агрегат должен внутри прогреться до 400°С – тогда в ней произойдет дожигание. Современные буржуйки легко переквалифицировать под канальную схему. В этом случае от газохода оставляют только горизонтальное «колено» и оно отделяет от топки камеру сгорания.

Воздух для горения поступает через щели варочной поверхности или через специальный воздушный дроссель. Канальная буржуйка имеет КПД до 80%, а удельная тепловая мощность больше чем у камерной в несколько раз. Такая печка работает как при длительном горении, так и при пламенном, практически на любом топливе.

При этом мощность регулируется подачей воздуха – эта возможность здесь в 2 раза выше, чем в камерной буржуйке. Плюсом для применения в быту является и температура в дожигателе в пределах 250-300°С, а это удобно для приготовления пищи.

Почти все металлические бытовые печи до 15 кВт мощностью создаются по такой вышеописанной схеме. Корпус обычно создается из обычной стали толщиной от 4 мм, а варочная плита – из чугуна или стали от 8 мм.

Колпаковая

Наконец, колпаковая печь – это схема, в которой газы задерживаются сводом колпака до момента полного догорания, а потом они опускаются вниз и отдают остатки тепла. Такие конструкции обеспечивают более 70% КПД. Эта технология применима и относительно металлических котлов, однако здесь пришлось отказаться от пламени – металлический колпак просто не поглотит столько тепла, сколько выделяет без перегрева. Поэтому такие печи переведены в режим тления – это позволило довести время теплоотдачи до 60 часов (на дровах) или до 30 суток (на угле).

Печи длительного горения из металла могут изготавливаться своими руками и работают на дровах, угле, но не на влажном топливе, так как влажное не тлеет, сколько воздуха ему не дай. Если это специальный угольный котел, то работать на дровах он не сможет – просто не «выдаст» нужный КПД. Корпус такого котла делают из простой стали, окружив его герметичной газовой рубашкой.

Формирование второго уровня

Продолжают кладку обычным способом, заборная пластина фиксируется с одной стороны раствором. В 19 ряду необходимо установить в центре дымосборника кирпич, который станет колонной под крышу печки. Нужно оставить за плитой пазуху шириной в один кирпич. Работают по тому же принципу до 21 уровня.

Не забываем про вытяжку

Теперь перекрывают канал, который ведет к трубе, дым будет выходить уже из пазухи, которую оставляли в нижней части. В следующем ряду на фронтальные стены духовки устанавливается пластина из стали. Можно для этого использовать и заводской обод с дверцей, что значительно упростит дальнейшее строительство паросборника.

На этом этапе делают вытяжку, будет достаточно ¼ кирпича. Продолжают укладку до 24 ряда, а уже на нем необходимо выложить ступеньку и присоединить паросборник к дымоходу, притом сделать канал закрытым. В 27-м устанавливают заборную пластину, а в 28-м накрывают конструкцию кирпичной крышей. На следующем уровне прикрепляют трубу диаметром в один кирпичик. Колпаковая печь готова.

https://youtube.com/watch?v=RLxNrRHIP2M

Расчёт основных параметров

Прежде чем выбрать рабочий проект отопительного прибора, необходимо сделать предварительный расчёт согласно параметрам конкретного помещения. Наиболее точным методом является определение размеров исходя из теплоотдачи печи. Чтобы не вдаваться в сложные выкладки, для хорошо утеплённых домов используют упрощённую схему расчёта, предложенную И. В. Кузнецовым. Этот способ использует усреднённую тепловую мощность, снимаемую с одного квадратного метра поверхности агрегата (ТМЕП). Для обычной топки берут значение 0.5 кВт/кв. м, а при необходимости интенсивного нагрева, которое возникает при сильном похолодании — до 0.76 кВт/кв. м.

В принципе, уже этих значений достаточно для того, чтобы подобрать подходящий проект из тех, которые можно найти в свободном доступе. Если же имеющиеся варианты по какой-либо причине не подходят, то потребуется рассчитать параметры основных элементов печи и спроектировать собственную конструкцию.

Топка

Размеры топки определяют исходя из максимального объёма топливной закладки. При этом количество горючих материалов рассчитывают, используя их теплотворную способность и удельный вес, ориентируясь на требуемую мощность. Объём топливника должен быть больше полученного значения в 2–3 раза, что позволит перетапливать печь при экстремально низких температурах. Рассчитывая размер топочной части, необходимо учитывать, что максимальная закладка не должна превышать 2/3 объёма камеры сгорания. Кроме того, размеры топки и всех её составляющих надо подогнать под размер используемых для кладки печи кирпичей. В своих расчётах можно использовать специальные таблицы, разработанные с учётом необходимости обогрева помещений различной квадратуры.

Таблица расчётов основных элементов кирпичной печи

Зольник

Высота зольника зависит от типа используемого топлива. Для малозольных горючих материалов типа угля или торфобрикетов эту величину принимают равной 1/3 высоты топливника. Если же печь будет топиться дровами или пеллетами, то высоту зольной камеры необходимо уменьшить до 1/5.

Печная труба

При расчётах дымохода следует учитывать, что место его установки должно соответсвовать СНиП

В отличие от газового отопительного оборудования, дровяные печи не требуют большой тяги, поэтому лучшей формой дымового канала будет прямоугольник. При расчёте печной трубы учитывают, что сечение поддувала не должно превышать площадь её газохода, при этом все значения подгоняют под размеры стандартного кирпича. Поскольку точное проектирование требует оперировать множеством данных и параметров, то лучше всего воспользоваться одной из специальных программ. Тем не менее для наиболее распространённых случаев (отсутствие изломов дымового канала, вертикальный ход, прямоугольное сечение, высота от 4 до 12 м) можно воспользоваться усреднёнными значениями для печей мощностью до 14 кВт:

• Менее 3.5 кВт — 140х140 мм.
• 5 – 5.2 кВт — 140х200 мм.
• От 5.2 до 7.2 кВт — 140х270 мм.
• От 7.2 до 10.5 кВт — 200х200 кВт.
• 5 – 14 кВт — 200х270 мм.

Для расчёта количества необходимого материала лучше всего использовать специальные таблицы. Ниже приводим одну из них.

Расчёт количества кирпичей

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

• банные печи;
• печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
• камин;
• печи для отопления;
• комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

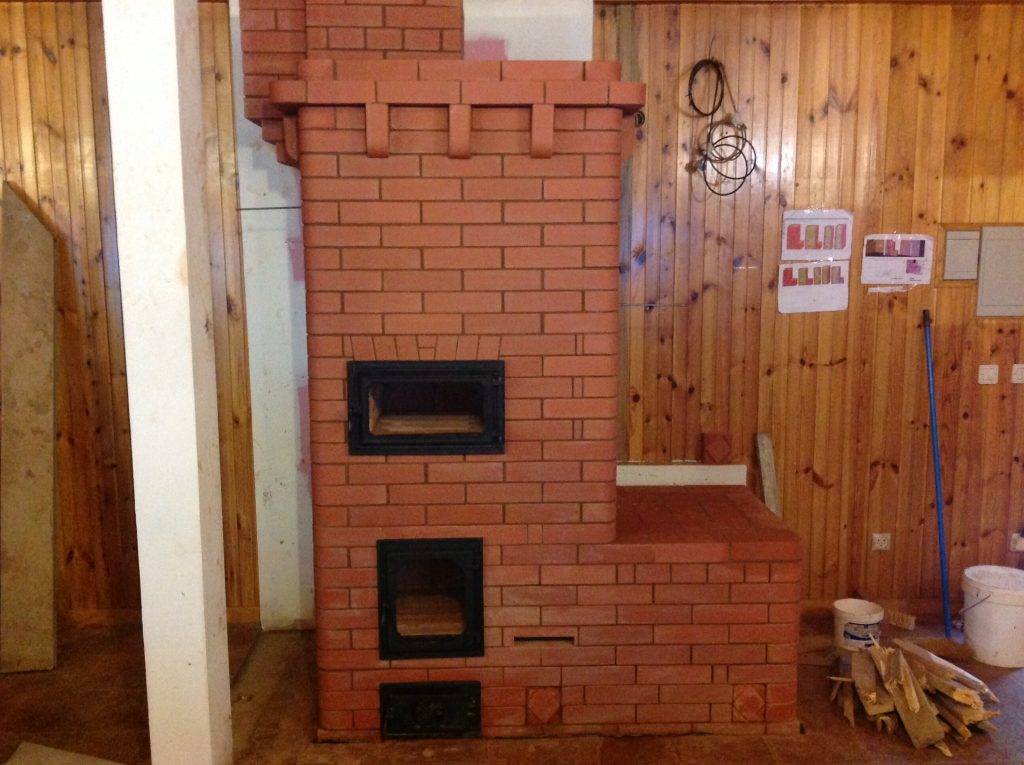

Колпаковая печь для отопления дома

Возведение колпаковой печи

Перед постройкой печи Кузнецова своими руками, необходимо знать некоторые правила:

1. Не на всех схемах заметно, что внутренняя кладка огнеупорного кирпича должна производиться на ребро. Керамический кирпич кладётся по усмотрению.
2. Связку кирпичей проволокой необходимо делать через каждые 2-3 ряда.
3. Производить первую растопку на минимальных температурах. Постепенно увеличивать жар.
4. Обработка наружного кирпича огнеупорным составом желательна, но не обязательна.
5. Каждый металлический элемент печи должен устанавливаться с учётом возможного расширения при больших температурах.
6. До начала кирпичной кладки, нужно проверить кирпич на наличие трещин, сколов и различных других дефектов.
7. Основание печи делается отдельно от фундамента здания.
8. При порядовке кирпича, между огнеупорным и керамическим кирпичом необходимо оставить небольшой зазор. Эта мера предостережёт кладку от разрыва при температурном расширении.

Порядовка – это набор чертежей, для поэтапного возведения печи. На чертежах изображён каждый ряд кирпичей в подробностях. Вносить поправки в эти схемы категорически не рекомендуется, так как это проверенные работы.

Пошаговое строительство колпаковой печи:

Шаг 1 — фундамент

После выбора схемы будущей печи, необходимо сделать качественный фундамент под неё. Фундамент печи не должен быть соединённым с фундаментом дома. Основание должно быть ровным во избежание дальнейшем деформации постройки. Сам фундамент должен быть на 20 сантиметров выше уровня пола и на 10 сантиметров больше по периметру, чем сама печь. После откапывания ямы и сооружения опалубки, необходимо насыпать песочную подушку около 20 см, закрепить армирующий каркас из металлических прутьев и можно заливать раствор.

Шаг 2 — кладка печи

После полного застывания основания можно приступать к кирпичной кладке. Перед кладкой первого ряда, необходимо постелить на фундамент слой отражающей фольги. Если дом деревянный, то перед фольгой требуется положить лист асбеста.

Порядовки колпаковой печи:

Красным обозначен керамический кирпич, жёлтым – огнеупорный.

Некоторые кирпичи придётся разделять пополам, некоторые стачивать и делать нестандартную форму.

Кладку нужно производить равномерно. Кладка боковых стенок должна происходить справа налево. Во втором ряду устанавливается дверца поддувала и окошко для чистки печи. По окончанию второго ряда можно начинать делать канал для дыма.

Далее укладываются ряды между поддувалом и дверцей печи. В это же время создаются внутренние перегородки. На 5 ряду нужно установить колосник.

Возведение печи по порядовке, несложное задание, однако необходимо всё делать внимательно что бы не допустить ошибку.

Шаг 3 — проверка

После окончания кладки, должно пройти не менее суток, для полноценного застывания раствора. По истечению этого времени, можно провести проверку печи.

Для первой растопки достаточно небольшого количества топлива. Постепенно температуру необходимо увеличивать. Во время такой проверки печь подвергнется обжигу, определиться работоспособность, а так же герметичность.

При обнаружении нарушений герметичности, необходимо как можно быстрее устранить их. При пробном разогревании, температуру требуется поднять до 700-900 градусов.

Особенностью колпаковых печей Кузнецова, является технология “плавающей топки”.

Для такого типа топки используется сухой шов.

Сухой шов – это специальный зазор, который находиться на дне топки возле крайнего угла. Благодаря этому шву, происходит безопасное разделение газа в топке на горячий и холодный.

При кладке граней, можно использовать закруглённый кирпич. Он подойдёт к разным видам интерьера. Ещё один плюс закруглённых краёв заключается в меньшей деформации от физических воздействий.

При выборе материла для теплоотражения, может встать вопрос о покупке рубероида вместо теплоотражающей фольги. Лучше использовать фольгу, вследствие металлической составляющей.

Подводя итоги можно сказать, что  печь Кузнецова по готовым порядовкам, сможет сделать человек без опыта. Однако стоит помнить, что строгое исполнение правил и технологий готовых чертежей – прямой залог успеха. Можно изменять размер, но следует помнить о правильной порядовке. Собственные изменения могут привести к разрушительным последствиям.

При появлении определённых сложностей, лучше обратиться к специалистам. Особенно при строительстве печи с 2 и более колпаков.

Схема колпаковой печи Кузнецова

Принцип действия устройств Кузнецова учитывает естественные свойства горячего воздуха и, выделяющихся при сгорании топлива, газов. Конструкция кирпичной печки отличается тем, что дым удерживается внутри самой печи. Для этого оборудуется так называемый колпак — топочная камера, представляющая собой закрытый купол, куда поднимается наиболее раскаленный воздух, вытесняя остывающий через нижний боковой отвод.

Фото 1. Схема колпаковой печи Кузнецова, показаны особенности движения газовых потоков в устройстве.

Вентиляционное отверстие под днищем топки обеспечивает постоянный приток холодного воздуха. Из-за того, что раскаленный воздух удерживается в печке как можно дольше, эффективность теплоотдачи увеличивается в три раза по сравнению с другими подобными устройствами.

Добиться таких результатов конструкторы пытались и в случае традиционных печей — для этого разработаны модели с системой дымоходных каналов. В них горячий воздух также задерживается внутри устройства, но удлинение дымохода естественным образом ухудшает вытяжку, поэтому эффективность обогрева вырастает ненамного.

В случае устройств Кузнецова тяга не нарушается, а горячий воздух удерживается не за счет увеличения длины канала. Это происходит благодаря естественным свойствам раскалённых газов подниматься и вытеснять более холодные. Размеры такого типа печи могут варьироваться в зависимости от необходимой мощности и площади помещения, которое требуется отапливать. Модели с одним колпаком обычно компактны и подойдут для обустройства небольшого дачного домика.

Особенности печи Кузнецова

Эффективность и экономия углеводородов – главная особенность этих разработок

Изобретатель главное внимание уделяет рациональной циркуляции газов внутри конструкции, — внутренние каналы устроены таким образом, что позволяет создать интенсивные потоки сгоревших продуктов с теплым воздухом внутри конструкции, которые передают максимально возможное тепло на стенки печи

Задержка нагретых воздушных масс в полостях – это главное и основное условие для максимальной теплопередачи от сгоревших углеводородов. Так называемая колпаковая конструкция позволяет закручивать воздушный поток внутри камер, задерживаясь там, что и отличает от всех других обогревательных устройств на дровах, где нагретый воздух не встречает сопротивления и почти вся тепловая энергия вылетает в трубу.

Принцип работы

Наиболее распространённым решение является конструкция с двумя колпаками, которые находятся друг над другом. При этом во вторую камеру воздух поступает с нулевого уровня, т.е. только на пути нагретого воздуха возводиться преграда. Таким образом, воздушные массы насильно удерживаются максимально возможное время в каждом колпачном отсеке, при этом передавая практически всю энергию кирпичным стенкам печи. КПД некоторых конструкций достигает 90%!

Видео о технологии Кузнецова:

Помимо вихревых движений воздушных потоков, создаваемых в конструкциях, последние оснащаются дополнительными задвижками, которые позволяют перенаправлять тёплые газы. Таким образом, есть возможность переключать тепловые режимы.

Принцип работы, заложенный в основу конструкции двухколпаковой печи

Разогретым газам в подобной конструкции печи для движения не требуется создание тяги. Оно возникает благодаря разнице в весе, которой обладают слои газа, разогретые до разных температур. Наиболее лёгкие, имеющие максимально высокую температуру, поднимаются вверх, под перекрышу колпака. А тяжёлые холодные собираются внизу колпака. При этом газы с промежуточными значениями температур перемещаются от основания к перекрытию колпака и обратно, создавая турбулентность. Это способствует тому, что стенки колпака прогреваются гораздо лучше. С ростом температуры во внутреннем объёме колпака создаётся избыточное давление. Это также способствует росту тепловосприятия формирующими его стенками. В данном случае теплоотдача осуществляется, благодаря конвекции. Тепловая энергия перемещается непосредственно газовыми струями. Для моделей печи, которые функционируют на электричестве, создание тяги не нужно. Если отопление осуществляется дровами, то продукты сгорания удаляются, благодаря формируемой тяге. В подобных случаях, под сводом колпака формируется определённый объём разогретых газов, т.н. «мешок». Он представляет собой идеальный вариант камеры дожига отводимых газов.

Виды печей

Для отопления теплиц существует несколько типов печей, различающихся по следующим параметрам:

• Принцип теплового излучения.
• Принцип распространения тепла.
• Основные элементы конструкции.
• Тип камеры сгорания топлива.
• Расположение и конструкция каналов подачи воздуха.
• Конвекционные рубашки.
• Дополнительные элементы. Как правило, они у каждого вида печи свои.

Печь для теплицы своими руками сделать несложно. При этом печь на опилках длительного горения сможет эффективно обогреть воздух в большой теплице.

В качестве топлива в печках для теплицы можно сжигать не только опилки, но и следующие виды топлива:

• Пеллеты.
• Гранулы из торфа.
• Обычные дрова.
• Масло и другие виды жидкого горючего.

Отопление парников из поликарбоната зимой: варианты обогрева

Стоит отметить, что порядовка печей для отопления теплиц разного размера может существенно различаться. Поэтому перед началом работ рекомендуется тщательно ознакомиться с теоретическим материалом.

Колпаковая печь для теплицы

Если нужно быстро нагреть воздух в помещении, то лучше всего использовать колпаковую печь. Она начинает интенсивно отдавать тепло буквально через несколько минут после начала прогрева. В то же время она при небольших габаритах способна обогреть большое помещение, так как обеспечивает длительное горение топлива.

У колпаковой системы есть один серьезный недостаток – большие тепловые потери. Эти теплопотери не зависят от типа использованного топлива.

Колпаковую печь на опилках своими руками лучше всего делать из металла. В этом случае она будет равномерно нагревать воздух в помещении.

Основным элементом такой печи является металлический корпус. Обычно его изготавливают из тех материалов, которые есть под рукой:

• Цилиндр из стали. Он может быть сварен самостоятельно.
• Пустой газовый баллон.
• Толстостенная металлическая труба большого диаметра.
• Металлическая бочка и бак из-под воды.

После подбора подходящего корпуса для печки на опилках в теплицу нужно приобрести арматуру и полосу стали. Естественно, нужно не забыть о дымоходе.

Можно делать колпаковые печи своими руками на основе бочки:

1. Нужно срезать верхнюю часть бочки или крышку.
2. В полученном элементе вырезать паз и вварить в него отрезок трубы. Это будет дымоход.
3. В стенке бочки прорезывается дверца для закладки горючего материала.
4. Крышка обрабатывается таким образом, чтобы свободно проходить в бочку. После этого ее можно уплотнить заранее приготовленной стальной полосой.
5. На финальном этапе в крышке прорезается еще одно отверстие, к которому приваривается еде одна труба. Это поддув.

Инфракрасные обогреватели: описание, принцип работы

Принцип работы такой печи очень прост: топливо внутри нее не горит, а тлеет. По мере выгорания топлива крышка продавливает золу и плавно опускается вниз под собственным весом.

Конструкцию такой печи можно усложнить, добавив полноценный зольник и самостоятельную топку.

О конструктивных особенностях

Печь колпаковая будет иметь ещё и шамотное ядро. Для его укладки следует использовать кирпич Ш-5, его размеры равны 230 x 114 x 40 мм. Если вы планируете использовать кирпич марки ШБ-8, то его габариты должны быть равны 250 x 123 x 65 мм. Количество материала высчитывается по схеме

Важно учитывать, что ядро в таких вещах не будет связано с корпусом, между ними нет точек соприкосновения

Щель в 6 см будет располагаться между параллельными стенками, а именно шамотным рядом и корпусом. Для упрощения работы по выдержке данного расстояния необходимо выкладывать ядро в самом начале, обернув его картоном соответствующей толщины. Для повышения качества теплоизоляции топки необходимо уложить базальтовый картон или другой теплоизолятор.

Краткий экскурс в историю

Отопительный эффект открытого огня заметили еще наши предки, зажигая костры в пещерах. На смену кострам пришли частично закрытые очаги, а затем – первые неэффективные камины, большая часть тепла которых уходила в дымоход.

Русская печь, выложенная по канальной технологии, в отличие от знаменитой «кузнецовки» эффективна лишь на 30-40 %

Со временем придумали своеобразный колпак, задерживающий горячие газы внутри сооружения, и научились разделять раскаленный воздух на несколько потоков. Перелом в технологии произошел, когда вопросом занялся И. С. Подгородников, известный в нашей стране инженер-теплотехник. Он изобрел «двухэтажный колпак», который немного по-иному организовывал выход топочных газов. Однако практики было недостаточно, и окончательное воплощение в жизнь идея получила благодаря И. В. Кузнецову.

Вариант колпакового устройства дровяной печи с духовкой

Игорь Викторович создал мощную теоретическую базу о колпаковом горении, которую и сумел благополучно воплотить на практике. Только благодаря его трудам печное отопление стало по-настоящему эффективным. Им разработано более 150 различных стандартов, собраны десятки типовых решений и схем. Максимально усовершенствованные модификации стали популярны, сотни мастеров взяли на вооружение порядовки колпаковых печей Кузнецова. Попробуем разобраться, как работает «кузнецовка».

Особенности печи Кузнецова

Печи инженера Кузнецова известны не только на родине, но и во всем мире с 60-х годов прошлого века.

Причем актуальность разработок полувековой давности нисколько не стала меньше, а наоборот — печи Кузнецова все более популярны.

Целью модернизации старинной конструкции русской печи при не столь значительном изменении ее внутреннего устройства было создание отопительного агрегата с более высоким КПД при экономии топлива.

Колпаковые печи — одни из самых распространённых и по характеристикам ничуть не уступают канальным печам.

Данная печка — новейшая разработка в консервативной сфере: монтаже и проектировании печей. Эту печку отличает принципиально новый метод использования горячего газа.

В конструкции стандартного типа движение холодного и горячего газа происходит за счёт тяги воздуха, поступление которого происходит через зольник.

Колпаковая печь по своему принципу очень похожа на работу ракетных печей, где горячие газы движутся не под воздействием тяги дымовой трубы, а благодаря силе тяжести самих газов.

Что следует учитывать во время строительства

Сухой шов, которым топка соединяется с колпаком, нужен для координации конвекционных потоков, присутствующих в обеих камерах. Горючий газ с высоким содержанием водяного пара засасывается в топливник для повторного сжигания, что улучшает тепловые показатели работы печи и способствует появлению турбулентности в её атмосфере.

Топливная камера заполняется воздухом не только из поддувала, но и по каналам, расположенным в стенках печи. Благодаря этому под сводом колпака присутствует дополнительное количество кислорода (вторичного воздуха), необходимое для дожигания пиролизных газов. В случае использования одной только колосниковой решётки полного сжигания достичь не удастся, поскольку весь кислород будет выгорать в верхней части пламени.

Столбики катализатора устанавливаются только из шамотного кирпича, поскольку размещаются выше топки — в зоне высокой температуры. Разогреваясь докрасна, они дожигают всё, что поднимается под купол.

Учитывая некоторые особенности строительства колпаковой печи, хочется дать несколько простых советов.

1. Топочная камера не должна быть частью купола. Вся соль конструкции Кузнецова в том, что дрова должны гореть в небольшой камере — так будет намного проще создать высокую температуру, необходимую для завершения процессов пиролиза. Если же объединить топку и колпак в одном пространстве, то получится самая обычная русская печь, которая к тому же ещё и будет дымить из-за плохой тяги.
2. Обжиг печи начинают с щепок, добавляя топливо небольшими порциями в течение нескольких часов.
3. Из-за различных коэффициентов температурной деформации шамотная топка может разорвать внешний короб из красного кирпича, поэтому в местах взаимного примыкания обязательно нужны деформационные зазоры.
4. Для усиления кладки в продольные швы укладывают отрезки стальной проволоки. Необязательно выполнять перевязку постоянно — достаточно усилить каждый второй или третий шов.
5. Опытные печники не рекомендуют замачивать кирпич перед укладкой.

Напоследок заметим, что вносить какие-либо изменения в описанную конструкцию можно только в том случае, если вы хорошо разбираетесь в процессах, протекающих в колпаковых печах и уверены в правильности переделок. В противном случае эксплуатация «усовершенствованного» отопительного прибора может быть не только малоэффективной, но и небезопасной.

Печь с камином

Совмещение открытого очага с полнофункциональной печью создают особую атмосферу. Обычный камин обогревает помещение только во время горения дров.

Комбинированная с камином печь предусматривает различные варианты использования: одновременно оба отопительных прибора или по отдельности.

Камин, в зависимости от проекта может находиться:

1. Сбоку от топочной камеры ;
2. Над топочной камерой ;
3. На задней стенке печи.

Это позволяет зонировать помещение, отделяя зону отдыха от собственно кухни.

Порядовка печи с камином:

Колпаковые печи Кузнецова сложны в кладке. На постройку печи самой простой конструкции уходит 2–3 недели. Самостоятельно приступать к постройке следует только в том случае, если есть навыки в кладке более простых конструкций.

И.В. Кузнецов охотно делится своим опытом и раскрывает секреты строительства, правила выбора и обработки материалов для печей на своем сайте: https://www.stove.ru

На нем , в открытом доступе, есть несколько десятком наиболее распространенных и универсальных печей для любых нужд. От простых отопительных, до специальных хлебных, превосходящих по своей функциональности популярные ныне тандыры или помпейские печи.

Металлические печи для дома имеют свои преимущества и недостатки перед кирпичными. К достоинствам относится меньшая цена и вес, прочность и высокий КПД, а также развитая технология обработки самого металла. Все эти факторы определяют интерес к нюансам, которые дает эксплуатация такого котла.
