Как сделать защитный колпак на трубу дымохода своими руками?

Назначение и виды дымоходных козырьков

Что касается защитных свойств зонтов, то здесь не все так однозначно, как принято считать. Например, когда ведут речь о назначении различных насадок, то среди прочих функций упоминается защита дымоходных труб от конденсата.

Колпак на трубу

Это утверждение некорректно, поскольку конденсат образовывается внутри трубы от разности температур продуктов горения и наружного воздуха, а зонт находится снаружи и не имеет к этому процессу никакого отношения.

Для чего же тогда нужны козырьки? Перечислим их основные функции:

• придают наружному участку трубы эстетичный вид;
• защищают внутреннюю полость от попадания туда разного мусора и посторонних предметов;
• продлевают срок службы кирпичного дымохода, защищая его от осадков;
• увеличивают тягу и не позволяют ее опрокинуть сильным порывам ветра, при условии, что конструкция колпака это предусматривает.

Вообще-то, декоративные колпаки никоим образом не улучшают тягу дымохода, наоборот, создают дополнительное сопротивление потоку выбрасываемых газов. Исключением являются насадки двух типов:

• аналогичные промышленным вытяжным дефлекторам;
• флюгер – дефлекторы.

Принцип работы первого типа следующий: поток воздуха от ветровой нагрузки омывает цилиндрический кожух дефлектора, из-за чего внутри него появляется небольшое разрежение.

Поток воздуха от ветровой нагрузки

Получается, что зонтик – дефлектор тягу все же повышает, хотя при отсутствии ветра он, наоборот, создает еще большее сопротивление дымовым газам. Как это работает, показано на рисунках:

Колпак для дымохода

Второй тип гораздо эффективнее. Корпус в виде полуцилиндра с лепестком флюгера может вращаться на трубе за счет подшипника. Лепесток обеспечивает такое положение корпуса, чтобы он постоянно был повернут «спиной к ветру». Таким образом, внутри полуцилиндра образуется разрежение и дымовая тяга увеличивается. Кроме того, подобный колпак дымовой трубы на 100% защищает ее от эффекта опрокидывания тяги при задувании ветром. Принцип действия представлен на схеме:

Корпус в виде полуцилиндра с лепестком флюгера

Колпак на дымоход своими руками – конструкция и чертежи

Через дымоход на улицу выходит смесь газов с продуктами сгорания топлива из каминов, печей и отопительных котлов. Рассматривая частные дома, можно заметить, что оголовок трубы венчает специальный козырек или зонтик. С первого взгляда на эти приспособления, украшенные фигурной ковкой, затейливыми узорами и фигурками, складывается впечатление, что они всего лишь элемент декора. На самом деле колпак на дымоход является важным элементом системы дымоудаления, правильность конструкции и монтажа которого отражается на эффективности ее работы. Эта статья расскажет о принципах работы, видах и способах самостоятельного изготовления дефлекторов своими руками.

Какие материалы используют для изготовления колпаков их крепежа

Изготавливают колпаки на дымоход из материалов, который стойки к коррозии, переносят высокие температуры и имеют длительный срок эксплуатации. Требование по температурному режиму действует, только если устройство закрывать будете дымоход. Для вентканалов вполне подойдет изделие из полиэстера, пурала и т.п. Во всех других случаях используют:

• Оцинкованную сталь
• Нержавеющую сталь
• Медь
• Сплав цинк-титан

Флюгарки (дымники) из меди служат долго, от 50 до 100 лет. Это один из самых долговечных материалов, но при его монтаже необходимо использовать метизы из меди. В противном случае начнутся активные коррозионные процессы, которые значительно сократят сроки жизни устройства. Установка цинк-титанового колпака на дымоход предусматривает по тем же причинам использование только оцинкованных метизов. Цинк-титан – новый сплав, который недавно использовался только для изготовления кровельных материалов, но сегодня многие кампании стали производить из него и колпаки на дымоход. Они имеют полувековой срок гарантии и цену гораздо меньше, чем у медных. Устанавливать на трубу колпаки из остальных материалов можно обычными метизами, хотя лучше все-таки брать те, которые не поддаются окислению и разрушению: большая часть флюгарок служить может десятилетиями, а лезть на крышу потому что ее сорвало ветром из-за разрушившегося крепления — не самое приятное времяпровождение. Если говорить о кирпичной трубе, то использовать можно или обычные длинные гвозди или нарезные (но их демонтировать практически невозможно), можно воспользоваться дюбелями. В каждом конкретном случае система крепления подбирается исходя из формы и материала трубы, имеющихся отверстий для крепления и т.п.

Кованые колпаки на дымоходы

Самый популярный вид этой продукции – это дымник из нержавейки с полимерным покрытием или без такого. Срок эксплуатации в этом случае составляет 20 лет, но зато и цена намного ниже. Особо популярен вариант с полимерным покрытием – цвет можно подобрать в тон кровли, а если и дизайн будет в стиле кровли, смотрится такой вариант замечательно.

Как изготовить козырек

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

• габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• угол уклона скатов – от 30 до 45°;
• минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый зонтик

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга (слева) и соединение краев грибка (справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатная флюгарка

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам

Процесс сборки колпака своими руками довольно прост – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Какими бывают дымники в зависимости от формы

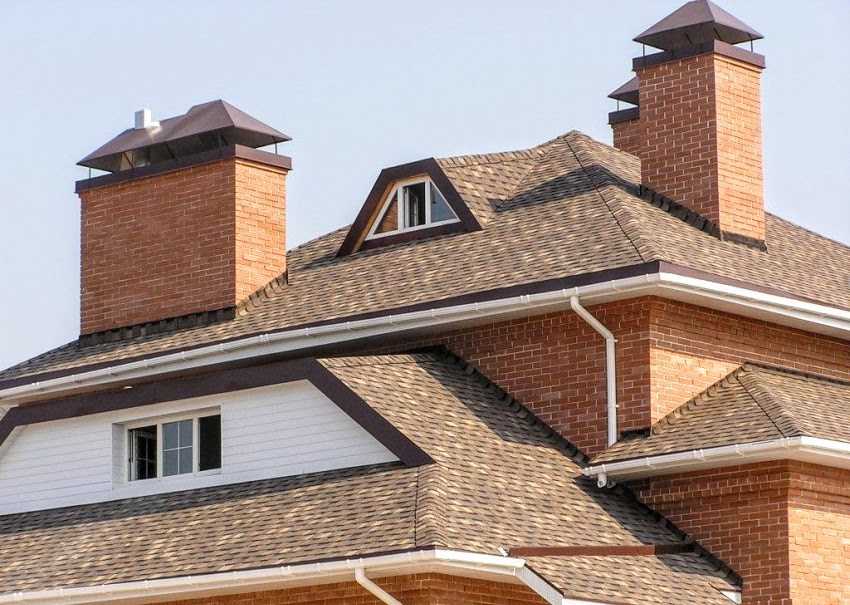

Разнообразие форм современных дымников очень велико. Здесь можно найти практически любые варианты. Рассмотрим самые популярные из них, которые имеют необычную геометрическую форму и способны украсить любую трубу:

• флюгарка стандартной формы: имеет вид домика с четырехскатной крышей;
• дымник в стиле модерн: устроен по типу стандартного, однако дополнительно имеет плоское навершие;
• дымник в европейском стиле: имеет необычный внешний вид благодаря полукруглому навершию;
• колпаки со щипцовой крышей, у которой четыре ската (очень функциональная конструкция, которая хорошо проветривается и при этом защищает трубу от снега);

Колпак со щипцовой крышей.

• флюгарка с флюгером;
• флюгарка, оснащенная отрывающейся крышкой.

Флюгарки с флюгером отличаются тем, что внутри конструкции расположена специальная заслонка, позволяющая продуктам сгорания спокойно выходить из трубы даже в самую ветреную погоду. А дополнительная открывающаяся крышка обеспечивает легкий доступ к дымоходным каналам, чтобы производить их очистку.

В зависимости от формы, крыши дымников разделяют на следующие категории:

• шатровые;
• двускатные;
• четырехскатные;
• полуцилиндрические (или сводчатые);
• плоские;
• шпилеобразные;
• четырехщипцовые.

Однако в большинстве случаев этот параметр не влияет на функциональность устройства и служит исключительно в эстетических целях, обеспечивая дымоходной трубе неповторимый внешний вид.

Дымник – важный элемент системы дымоудаления в доме.

Виды колпаков для дымохода

По форме дымник должен соответствовать сечению трубы.

Таким образом колпаки для дымоходов могут быть:

• круглыми;
• квадратными;
• прямоугольными.

Основные варианты конструкций дымников:

• колпак-домик с четырехскатной крышей;
• домик с щипцовой крышей;
• дымник с полукруглой крышей;
• колпак с конусообразным зонтом;
• с плоским зонтом.

Дымники могут быть оснащены дополнительными элементами:

• искрогасителем;
• кованым орнаментом;
• флюгером и так далее.

Если искрогаситель — это сугубо функциональный элемент, то ажурная ковка необходима для придания колпаку оригинального и привлекательного вида. Также она служит защитой от мусора и птиц, но с этими задачами справится и обычная решетка. Флюгер не только показывает направление ветра и выступает в качестве украшения — благодаря его наличию тяга в трубе увеличивается.

Материалы изготовления

Для изготовления оголовков дымоходов используются:

• листовая оцинкованная сталь;
• нержавеющая сталь;
• медь.

Оголовки труб из оцинкованной стали хорошо переносят агрессивные воздействия среды, они практичны и долго не теряют свой цвет под солнечными лучами. Они могут быть дополнительно покрыты цветным полимерным материалом (полиэстером).

В продаже можно найти такие колпаки любого цвета, это позволяет подобрать оттенок, который будет гармонично сочетаться с расцветкой трубы и крыши. Нержавеющая сталь — материал более высокого класса, изделия из него окажутся более долговечными.

Медь — самый долговечный материал для колпака дымохода. В случае правильной установки такой дымник прослужит больше ста лет. Медные колпаки хорошо сочетаются с водостоками и другими элементами, выполненными из этого металла, а также с кровлей из натуральной черепицы.

Со временем выполненный из этого металла оголовок не только не потеряет своего вида — напротив, он покроется благородной патиной.

Конструкция колпака

Существует огромное количество различных моделей колпаков, они отличаются функциональными возможностями, геометрическими размерами, материалами изготовления и внешним видом. Но у всех есть обязательные элементы, обеспечивающие устойчивость и работоспособность.

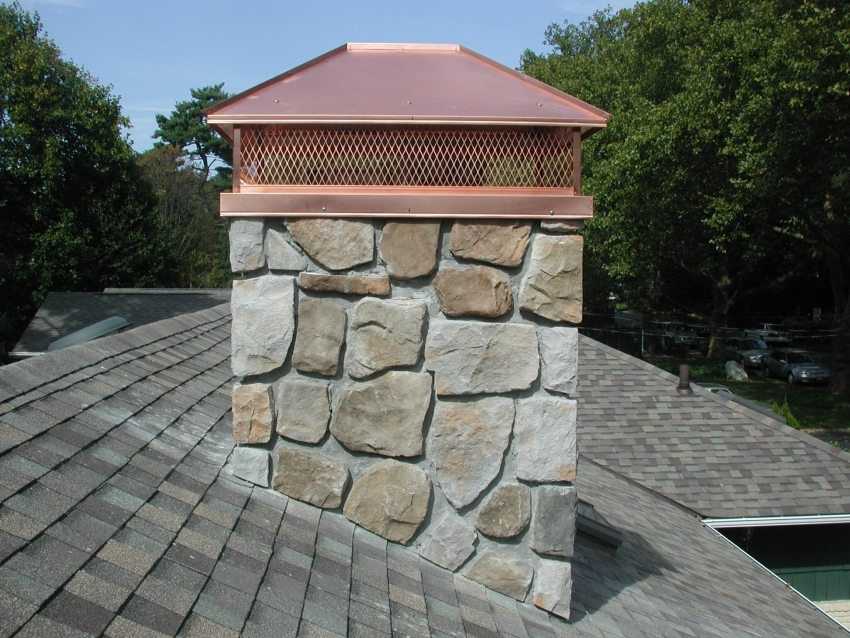

Устройство стандартного колпака

1. Зонт (колпак). Это своеобразная крыша дымохода, защищающая его от атмосферных осадков. Кроме того, крыша должна защищать дымоход из-за уменьшения тяги при изменении силы и направления ветра.
2. Фартук капельника. Монтируется только на кирпичных дымоходах, цементно-песчаная смесь для кладки и сам кирпич негативно реагируют на увеличение влажности – дым отопительных печей, особенно дровяных, имеет большое количество пара. При соприкосновении с колпаком она конденсируется и попадается на кладку, при циклических замерзаниях/размерзаниях он очень быстро крошится. Капельник принимает конденсат и отводит его в сторону, за счет чего конструкция постоянно остается сухой.Чертеж фартука-капельника с разметкой
3. Кронштейны. Приподнимают и удерживают колпак над дымоходом, в зависимости от размеров укрытия, его веса и дизайнерского вида изменяют свои параметры. Главное техническое требование – обеспечивать устойчивость конструкции при воздействии максимальных ветровых и снеговых усилиях.
4. Скаты. Имеются только в сложных конструкциях, увеличивают размеры и улучшают внешний вид изделия.

Варианты дымников со скатами

Что касается внешнего вида, то здесь каждый мастер может быть персональным дизайнером. Но мы не рекомендуем начинать проектирование и изготовление колпака с чистого листа. Надо внимательно изучить имеющуюся информацию, понять назначение и влияние каждого элемента на эксплуатационные характеристики колпака. Лишь тогда вы сможете не только вносить свои изменения в конструкции, но и понимать последствия своих действий. В этой статье мы приведем пошаговую инструкцию изготовления колпака. А для начала надо немного ознакомиться с теорией.

Декоративный колпак из меди

Требования к оголовку

Из общепринятых строительных норм можно сделать краткий вывод, дополнительное приспособление дымоходной трубы не должно препятствовать выходу вредных для здоровья человека газов. Но это еще не все требования, есть несколько уточнений, таких как:

1. Если сэндвич труба будет удалена от конька на расстояние менее 1,5 метра, то вершина конструкции оголовка должна быть возвышена минимум на 50 сантиметров по отношению к верхней точке крыши.
2. При удалении дымохода от конька до 3 метров, деталь должна быть в одной горизонтали с ним.
3. Превышающее значение 3 метров потребует установку ниже линии по отношению к вершине крыши на 10 градусов.
4. Бывают случаи, когда высота кладки может быть выше, чем 1,2 метра, в этой ситуации нужно предусмотреть специальные крепления в виде растяжек перед установкой колпака.

Монтаж на дымоход достаточно прост, ведь такие приспособления выходят в продажу сборными, подогнать все размеры под общепринятые требования получится довольно просто даже без помощи специалистов.

Изготовление своими руками

До того как сделать грибок на трубу своими руками, необходимо выбрать модель. Начинающим мастерам рекомендованы стандартные схемы колпаков.

В работе потребуются:

• листы стали;
• ножницы для работы с металлическим сырьем;
• линейка либо измерительная рулетка;
• листогибы;
• маркеры;
• листы картона;
• сварочный прибор и т.д.

Защитный грибок монтируют в несколько этапов:

• замеры;
• составление чертежа изделия;
• перенесение данных на металлический лист;
• создание заготовок;
• сборка.

Работы начинаются с измерений габаритов дымоходной трубы и разработки чертежей элементов конструкции на листе картона либо плотной бумаги. К стандартным размерам необходимо добавить до 5 мм для комфортного размещения изделия на трубе.

После проверки точности мерок данные переносятся на материал, линии отмечаются маркером. Ножницами по металлу вырезаются заготовки для изделия.

Элементы располагают на ровной поверхности. Листогибом последовательно формируются линии, отмеченные на полотне, до требуемого конструкцией угла (средний показатель 90°). В местах для соединения выполняются по 3 проема на расстоянии около 15 см. Элементы фиксируются заклепками.

Из металлических листов создаются кронштейны. Элементы привариваются к зонту и фартуку. Места соединений обрабатываются грунтовкой для металла.

В завершение колпак покрывается антикоррозийным составом и краской в 1-2 слоя. Конструкция высушивается в течение 1,5-2 часов и крепится к основанию трубы.

Козырек для дымохода своими руками

Первый пример крепления козырька

1. Необходимо взять 4 металлических прутка, из них получатся стойки.
2. Из листа титана надо вырезать прямоугольник, но с таким запасом при сгибание листа. Он должен быть больше отверстия, чем в дымоходе.
3. Прутки надо нагреть и расплющить и сделать дырки, чтобы эти стойки и лист крепить.
4. Сделанный прямоугольник необходимо закрепить на стойках, лучше всего заклепками.
5. Лист из титана нужно согнуть в виде дуги. Можно вставлять в дымоход, но стойки должны плотно соприкасаться со стенками дымовой трубы.
6. На последнем этапе козырек необходимо закрепить на дымовой трубе саморезами.

Второй пример крепления

1. Необходимо использовать болты и гайки М5 и закрепить стойки, которые находятся в нижнем цилиндре.
2. Верхний цилиндр нужно прикрепить к нижнему цилиндру.
3. Заклепками нужно прикрепить конусный колпак. Все это можно собрать самому с помощью сварки.
4. Чтобы все получалось, необходимо учитывать диаметр трубы и какого размера будет козырек.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

• Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
• Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
• Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
• Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
• Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Разновидности колпаков для дымохода

Разные виды колпаков на трубу

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность

Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

Принципы работы и функции

Устройство колпака на дымоходе обеспечивает безопасное функционирование отопительной системы и вентиляции в доме. Элемент помогает скорректировать недостаточную тягу. Струи воздуха ударяются в стенки конструкции, огибают цилиндр, передвижение воздушных потоков по трубе становится интенсивнее, увеличивая тягу.

При перемещении воздушных потоков вертикально либо под углом, конструкция также усиливает тягу. При низком движении ветра под конструкцией формируются вихри, замедляющие выход дыма.

При грамотном подборе изделия полезный коэффициент печной системы увеличивается до 15%. Помогает устройство и при отсутствии достаточной тяги с помощью комплектации изделия дефлекторами.

Функции колпака на дымоходе заключаются и в защите от листьев, мусора, снижении расхода топлива. Изделие предотвращает попадание влаги, развитие плесени на крыше. Монтаж колпака позволит избежать перепадов давления, защитит дымоход от деформации.

Как установить колпак

Чтобы установить колпак, необходимо:

• простукать кирпичную кладку в верхней части дымохода, чтобы проверить ее надежность, при необходимости заменить кирпичи, заполнить раствором пустые швы;одеть основание колпака на трубу;зафиксировать конструкцию на дымоходе с помощью дюбель-гвоздей или других креплений.

Установка колпака

На каждую из сторон трубы должно приходиться не меньше двух креплений. Оптимальный шаг для длинных сторон трубы — 25-30 см. Для монтажа медных оголовков лучше использовать крепеж из того же материала, для остальных колпаков подойдут крепежные элементы из нержавейки.

Существующие виды колпаков на дымоход

Большое количество разновидностей дымоходных колпаков возникает из-за разнообразия самих труб по форме, стилистике и размерам.

На сегодняшний день в специализированных строительных магазинах предлагаются следующие виды колпаков:

• Флюгарка стандартного типа. Это пирамидальный зонтик, производимый из листового металла и закрепляемый на фартуке-капельнике посредством кронштейнов.
• Колпак на четыре ската. Внешне изделия напоминают вальмовую крышу с четырьмя скатами. Идеально такой колпак сочетается с прямоугольной кирпичной трубой.
• Флюгарка, дополненная зонтиком в виде полукруга. Обычно такое изделие можно встретить на крышах домов, оформленных в европейском стиле. Считается, что такой колпак малоэффективен и выделяется лишь оригинальным внешним видом.
• Плоская флюгарка. Выглядит как плоский зонт в форме прямоугольника и устанавливается на зданиях таких архитектурных стилей, как минимализм или модерн. Недостатком такой конструкции является то, что снег скапливается на плоском основании и кронштейны деформируются под его весом.
• Круглый колпак с конусовидным зонтом. Чаще всего устанавливается такой колпак на круглую трубу из нержавеющей стали. На данную модель капельник не устанавливается.

Как устроен колпак на трубу по выведению дыма и его предназначение

Колпак на дымовую трубу еще называют флюгарка или дымник. Он необходим для усиление тяги, чтобы в трубу не попадала грязь. Флюгарка это новшество, но и это дань старине. Сейчас все коттеджи оборудованы колпаками.

Предназначение колпака на трубу

1. Колпак называют разными выражениями: флюгарка или Дымник.
2. Колпак нужен, чтобы тяга была лучше.
3. А также, он не дает попадать снегу в трубу дымохода, а также дождю, когда идет косой дождь.
4. При установке сетки во флюгарку, в дымоход не будет попадать грязь и птицы, которые любят, гнездиться в дымоходе.
5. Если флюгарку выполняет профессионал, то предотвращение шума и вибрации.

Какие колпаки бывают

• Плоские колпаки.
• Полукруглые колпаки.
• Четырех скатные колпаки.
• Колпак с флюгером.
• Колпаки, которые открываются.
• Для четырех скатной крыши.

Функции, которые выполняет флюгарка

1. Тяга увеличивается в три раза.
2. На 30% происходит увеличение КПД для трубы дымохода.
3. Не дает попадать дождю и снегу.
4. Вид крыши становится презентабельнее.
5. Кладка кирпича становится во много раз лучше и крепче.
6. Придает эстетичности трубы для дымохода.
7. Удерживает тепло в доме и создает горение яркого пламени.
8. Каждая флюгарка это искусство.
9. С помощью флюгарки, в доме будет уют и тепло, которое производит камин или печь.
10. Когда зима, осадки и талый снег не стекают в трубу, и не дает эффекта разрушения.
11. Дымник не даст верхнему ряду кирпичей разрушаться

Как устроен колпак для трубы дымохода

• Крышка.
• Сетка.
• Стек воды или по- другому названию капельник.
• Угол наклона крыши, должен составлять 45 — 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
• Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
• Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
• Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

1. Не дает стекать воде.
2. Не дает образовываться льду. что способствует долговечности кладки и всей конструкции в целом.
3. Потоки воздуха бьются об стенки и происходит обход со всех сторон.
4. Струя воздуха подхватывает дым и поднимает выше.
5. Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
6. Если дымоход делают профессионалы. то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

Классификация козырьков по форме

• В виде шатра.
• Четырехскатный козырек.
• Двухскатный козырек.
• В виде ровного листа.
• В виде шпиля.
• Сводчатый козырек.
• В виде четырех щипцов.
• Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
• Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
• При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

Классификация козырьков по типу металла

От материала зависит срок службы козырька

Следует обратить внимание на материал, из которого он изготовлен. Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить

Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно.

1. Самым популярным материалом считается медные сплавы и сама медь. Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
2. На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
3. На третьем месте идет козырьки из стальных листов. Они уступают меди по времени работы. Они прослужат порядка 40 лет.
4. Железо из нержавейки.
5. Сплавы из титана и из самого титана. Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.

Изготовление своими руками

Работы выполняются в несколько этапов. Для изготовления простейшей конструкции потребуется подготовить несколько видов инструментов и материалов.

Инструменты и материалы

Подготавливаем по списку:

• линейку, рулетку, тонкий маркер;
• резиновый молоток для жестянщиков;
• слесарный молоток;
• дрель с набором сверел;
• шуруповерт;
• дюбеля для крепления козырька;
• ножницы по металлу;
• болгарку;
• верстак с наковаленкой и тисками;
• заклепочник с набором заклепок;
• лист оцинковки, толщиной 0,8-1 мм;
• стальной уголок, с размером полки 30-40 мм.

Пошаговая инструкция

Козырек для печной трубы своими руками выполняется в несколько этапов:

1. По чертежу размечаем развертку для козырька на листе металла. Работу выполняем внимательно, соблюдая все размеры.

   Пример чертежа выкройки

2. Ножницами по металлу или болгаркой вырезаем деталь по основному контуру, лучше резать металл с небольшим запасом, а потом обточить края болгаркой с зачистным камнем.
3. На краю наковаленки или отрезка толстого металла с ровными краями, с помощью резинового уголка загибаем по прерывистой линии кромки под прямой угол.
4. Делаем небольшие загибы для создания 4 скатной крыши по линии разметки.
5. Сгибаем козырек и в месте соединения кромок с помощью заклепок фиксируем нашу конструкцию. Заклепки лучше ставить почаще, наш грибок будет постоянно подвергаться значительным нагрузкам при сильном ветре.
6. Заклепками закрепляем кронштейны для установки козырька на трубу. Если используем простой лист металла, колпак обезжириваем, проходим грунтовкой и после ее высыхания покрываем молотковой краской под основной цвет покрытия крыши.
7. Дождавшись полного высыхания краски, делаем в каждом кронштейне по 1 отверстию, устанавливаем зонтик на место. Размечаем, сверлим отверстия, вставляем дюбеля.
8. Остается установить колпак на место и надежно закрепить его саморезами.

Перед изготовлением колпака обязательно выполните чертеж или эскиз с учетом сечения или размеров дымохода, если не уверены, выполните модель из картона. Затем установите ее, при необходимости внесите поправки. Только после таких операций переходите к разметке контуров детали на металле.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками

Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка

Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

• диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
• углы наклона скатов должны варьироваться от 30 до 45 градусов;
• от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

• вращающийся флюгер;
• дефлектор.

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Самостоятельное изготовление навершия дымохода

Сделать крышку на каминную или печную трубу не сложно самому.

Для работы нужно приготовить:

• Лист оцинкованного металла, меди или нержавейки;
• Картон и маркеры;
• Ножницы по металлу;
• Приспособления для сгибания листа;
• Аппарат для сварки.

Прежде чем приступить к изготовлению, важно тщательно измерить трубу дымохода. Потом нужно сделать макет зонта из картона

Чертежи выкройки:

Зонт должен надеваться на трубу без особых усилий, поэтому нужно при составлении чертежа оставить напуск в полсантиметра.

После примерки макета, чертёж наносится на металлический лист. Заготовку вырезают ножницами. С помощью гибов материалу придаётся нужная форма. Стыки скрепляются 3-4 клёпками. Изготовление капельников аналогично.

Кронштейны вырезаются из металлических пластин и при помощи сварки прикрепляются к фартуку и навершию. Точки сварки нужно обработать грунтовкой. Весь колпак дополнительно покрывается составом от ржавчины и краской.

После остаётся лишь одеть его на трубу камина. Все стыки нужно обработать огнестойким герметиком.

Зонт должен покрывать всю плоскость дымохода. На некоторых конструкциях есть выступ в половину кирпича, его тоже нужно прикрыть от дождя.

К сведению: зимой на колпаке может образоваться наледь или шапка снега

Важно так подобрать толщину металла, чтобы его не продавило под такой тяжестью

Чрезмерно высокая или слишком низкая крышка не будут полноценно отводить дым, поэтому стоит сделать чертежи с учётом всех нужных параметров. Колпаком не сложно исправить дефекты дымохода, например, если он имеет недостаточную высоту.

Украсить дефлектор можно, используя кованый флюгер. Это будет долговечное и практичное решение.

Самостоятельное изготовление колпака на дымоход под силу даже начинающим мастерам

Важно аккуратно произвести замеры и выбрать качественный металл. Грамотно изготовленный дефлектор исправит недочёты в работе дымоотвода и обеспечит постоянную тягу при любой погоде

А если применить в работе немного креатива, то изделие станет украшением фасада дома.

Кирпичный дымоход: за и против

Традиционный вариант остается востребованным, несмотря на появление более современных моделей. Бесспорными достоинствами такой конструкции можно считать:

• Длительный срок эксплуатации. Он прослужит не меньше 30 лет.
• Относительно невысокая стоимость, особенно по сравнению со стальными или керамическими аналогами.

Кроме того, дымоотвод из кирпича — традиционный архитектурный элемент дома, который не только функционален, но и красив. Некоторые типы кровли, например черепица, хорошо сочетаются именно с ним.

Кирпичный дымоход может стать украшением постройки

Есть у системы и недостатки, причем значительные. Ее масса очень велика, по этой причине приходится строить надежное основание. Оно должно выдерживать значительную нагрузку. Строительство достаточно сложно и продолжительно по времени, тогда как стальные детали устанавливать намного легче и быстрее. Но и это еще не все минусы. Внутреннее сечение трубы имеет форму четырехугольника.

Это не хорошо, поскольку оптимальным вариантом в этом случае будет круг. В углах четырехугольного дымоотвода образуются завихрения, которые препятствуют нормальной тяге и затрудняют движение газов. Кроме того, внутренняя часть кирпичного дымохода для газового котла, как и любого другого, всегда шероховата, даже если ее оштукатурили. На такой поверхности легко откладывается и накапливается сажа, что приводит к уменьшению сечения прохода и ухудшению тяги.

И еще один значимый минус. Керамика чувствительна к кислотному конденсату, и под его воздействием быстро разрушается. Агрессивное вещество образуется в дымовых газах, температура которых ниже 90 С. Для традиционных печей и котлов это неактуально, потому что поток не успевает настолько остыть. А вот для современных экономичных моделей с низкотемпературным дымом это значимо. В таких случаях необходимо гильзование дымоотвода, иначе он быстро придет в негодность. Иногда для упрощения работ стальную трубу обкладывают кирпичом.

Кирпичный дымовой канал хорош только для печей с высокой температурой дыма. Для низкотемпературных моделей выполняется гильзовка дымохода
