Кирпич для строительства каминов и печей

Рекомендации профессионалов

Чтобы получить хороший результат, важно при сооружении конструкции придерживаться основных рекомендаций профессиональных мастеров:

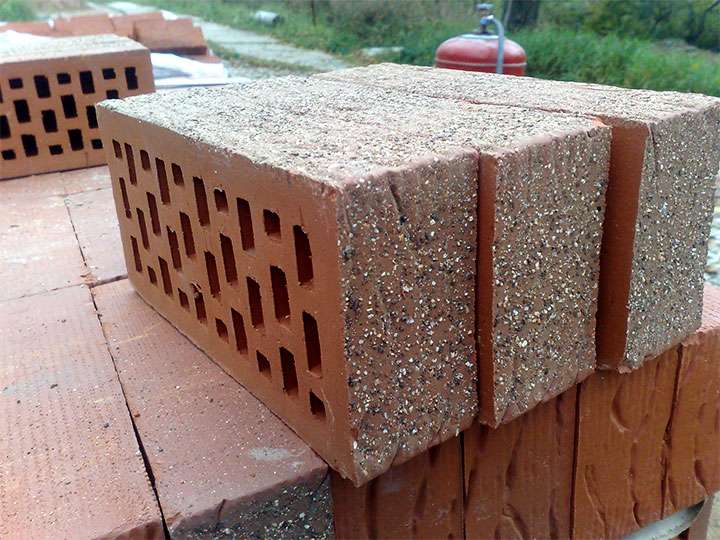

При покупке кирпича важно внимательно осмотреть все его контуры. Качественный материал не должен иметь пережженные или недопеченные фрагменты.
При закладке фундамента нужно сделать довольно глубокий котлован

Конкретные размеры определяются весом будущей конструкции.
При укладке первого ряда каждый кирпичик необходимо внимательно позиционировать, используя уровень.
Во время приготовления раствора нужно сначала смешать цемент с песком, а затем добавить глину. Готовый состав должен обладать однородной текстурой и не иметь комков.
Чтобы правильно расположить отдельные элементы в каждом ряду, нужно заранее составить детальную схему укладки.
Весь ход работ нужно все время контролировать при помощи строительного уровня. Это поможет предотвратить перекосы конструкции.

Рекомендуется заранее отсортировать кирпичи на целые, половинки или четвертинки. Это требуется для ускорения процесса.

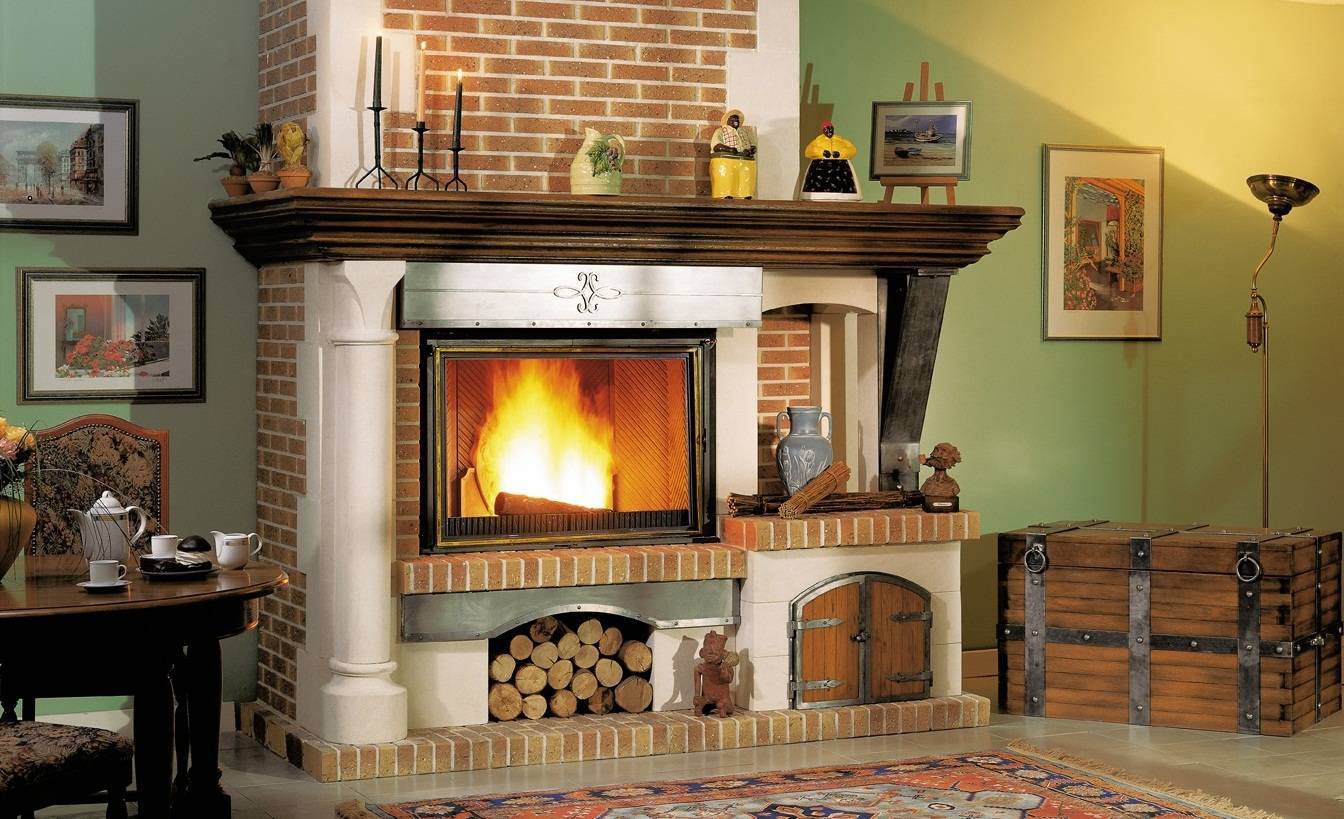

Кирпичная печь-камин считается очень удобным и красивым сооружением. Оно выполняет целый ряд функций и играет роль прекрасного декоративного элемента. При наличии необходимых навыков конструкцию можно сделать своими руками. Для этого следует четко придерживаться основных рекомендаций профессиональных мастеров.

Разновидности

Сегодня существует много видов печей-каминов для дома на дровах из кирпича. Они отличаются назначением и конструктивными особенностями.

Универсальные

Такие конструкции бывают отопительными или отопительно-варочными. Размеры пространства для приготовления пищи могут отличаться.

Для маленькой семьи варочную поверхность можно сделать небольшой. Для больших семейств она должна быть довольно просторной.

Камины в таких сооружениях бывают открытыми или закрытыми. Встроенные топки закрывают специальным огнеупорным стеклом.

Чаще всего универсальные конструкции используются для решения таких задач:

• обогрев помещения — сооружение может использоваться самостоятельно или в сочетании с газовыми устройствами;
• приготовление пищи — для этого в конструкцию нужно вмонтировать соответствующие приспособления;
• декоративные функции в случае использования камина.

Банные

Печку-камин для бани из кирпича дополняют баком для нагревания воды. Такие элементы отличаются по объему и моделям. К тому же банные конструкции могут обладать открытым или закрытым порталом.

Кирпичные сооружения обеспечивают быстрое нагревание помещения и длительное поддержание тепла.

Печь для бани быстро нагревает помещение.

Декоративные

Использование разных видов отделки поможет превратить печь-камин в стильный декоративный элемент дома.

Основным материалом для изготовления сооружения считается кирпич. Причем в некоторых местах он должен быть огнеупорным.

Отделку подбирают с учетом особенностей интерьера. Для этой цели можно использовать декоративный кирпич, плитку, натуральный или искусственный камень, изразцы.

Декоративная конструкция служит настоящим украшением помещения.

Виды мини-печей

Стальные печи. Этот вид мини-печей стоит не дорого и легок в установке, однако срок службы такой модели будет недолгим.

Чугунные печи. Стоимость таких печей довольно велика, но и прослужить она может очень долго, но только в том случае, если не будет подвергаться резким перепадам температуры.

Кирпичная мини-печь. Этот вид печей наиболее популярен на сегодняшний день и на это есть свои основания:

• Долго держит тепло
• Возможность сделать ее самостоятельно
• Доступное топливо
• Возможность сделать печь с плитой или духовкой
• Высокая надежность

Благодаря доступности материала и простоте в исполнении, даже начинающий печник сможет сделать мини-печь своими руками.

Чаще всего мини-печь для дачи выполняется с плитой для варки или без нее. Именно второй вариант мы и будем рассматривать подробнее.

Какие материалы подходят для печи

Основная функция, с которой должна справляться добротная печь – обогрев помещения. В некоторых конструкциях (барбекю, мангал) предусмотрены отделы для приготовления пищи.

При условии соблюдения всех норм кладки, правильно замешанного раствора и подобранного материала, расход топлива будет экономным, а теплоотдача высокой.

В зависимости от вида кладки бывает кирпич:

1. Лицевой. Используется для облицовки готовой печи, с однородной структурой. Имеет аккуратный вид, ровные стороны.
2. Рядовой, полнотелый. Применяется для внутренней кладки.

Рассмотрим подробнее основные типы жаропрочного кирпича.

Керамический

Производится двумя способами:

• полусухим прессованием;
• пластической формовкой.

В первом случае сырье проходит через особые насадку — фильеру, в результате чего пласт приобретает нужную форму, режется и только потом подвергается высокотемпературной обработке.

Во втором – подготовленную массу выкладывают в формы, выдерживают под прессом. После обжигают в течение 12–15 часов при +1150С. Так размеры получаются точнее, а поверхность гладкой и аккуратной.

Самый подходящий кирпич для печи и камина – рядовой красный керамический и лицевой пластической формовки. Их выкладывают только из полнотелого одинарного с одинаковыми модулями.

Клинкерный

Чтобы его изготовить, используют глиняную массу – клинкер, которую обжигают при температуре до 1500С. По факту это стандартный жаростойкий кирпич.

Имеет высокий показатель теплопроводности. Темного цвета. Прочный. Материал практически без пор, поэтому хорошо переносит мороз.

Тяжелый по весу. Часто комбинируется с красным керамическим кирпичом. Устойчив к воздействию химических веществ. Но из-за высокой стоимости не очень популярен среди печников. Да и по жаропрочности существенно уступает шамоту.

Технология кладки

Перед тем, как обложить камин-печь кирпичом нужно составить схему. На ней отражаются все необходимые элементы в нужных местах. Возведение происходит в несколько этапов:

Основание. Роем котлован и засыпаем дно щебнем. Струганой доской сооружается опалубка, а сам котлован заливаем цементом.
Через 3-5 дней работа продолжается. Кирпичная кладка застилается рубероидом. Теперь выкладывается нижний ряд кирпичей.
Дальше большую роль играют чертежи. Согласовано с ними выкладываются остальные кирпичи и монтируется литье. Для того, чтобы кирпич лучше контактировал со смесью его замачивают в воде. Порядовка имеет большое значение. Придерживайтесь ее и работу не придутся переделывать. Внутренние стороны печи заглаживаются в процессе, чтоб впоследствии там не оседали продукты сгорания.
Теперь дымоход

Тут важно помнить о мерах пожарной безопасности.
Печь-камин должна просохнуть естественным образом. Для этого нужно буквально несколько недель.
В период активной сушки печь протапливают

Делают это до тех пор, пока все швы станут одинакового тона.

Этап Кладка уличной печи

Итак, вы имеете на руках детально проработанную схему конструкции, а также все необходимое оборудование и стройматериалы. Следовательно, можно подготовиться к основным работам – убрать весь мусор и полностью выровнять место будущего монтажа.

Строительство фундамента

Традиционно вначале следует подготовить основание под будущую конструкцию. Оно, безусловно, должно быть достаточно прочным, чтобы выдерживать вес всей печи. Последовательность действий следующая.

Шаг 1. Вначале, используя капроновую веревку, разметьте место для будущего фундамента. Характерно, что основание должно быть шире основной кладки примерно на 10 сантиметров.

Шаг 2. Выройте небольшой котлован глубиной в 0,5 метра.

Шаг 3. Приготовьте раствор. Для этого смешайте «трехсотый» цемент с песком в соотношении 1 до 3-х, перемешайте и залейте необходимым количеством воды. Доведите образованную смесь до жидкого состояния.

Шаг 4. Укройте дно котлована «подушкой» из щебня, утрамбуйте ее, после чего произведите заливку жидкого раствора.

Процедура кладки

После высыхания раствора накройте основание рубероидом – он будет служить гидроизоляционным слоем. Далее можете класть кирпич.

Шаг 1. Вначале используйте только целый кирпич, затем – 3/4 и 1/2 изделия. Благодаря этому порядовка будет надежно связана. После того, как первый ряд закончен, приступайте к кладке второго. По завершению каждого ряда проверяйте конструкцию посредством монтажного уровня, чтобы она была параллельной поверхности земли.

Шаг 2. Закончив первый ряд, установите дверку поддувала, заранее обмотав ее по контуру шнуром из асбеста в целях дополнительного уплотнения.

Шаг 3. Чтобы закрепить дверку, уложите в порядовку стальную проволоку ?3 миллиметра – она поможет закрепить дверку.

Обратите внимание! Некоторые рекомендуют устанавливать стальные пластины и уже к ним крепить дверки – в действительности это в корне неправильно! Для фиксации таких пластин понадобится специальная сварка, работать с которой сможет лишь опытный специалист (ведь чугун достаточно сложно приварить к металлу). Да и качественность шва в таком случае никак не гарантирована

По этой причине советуем использовать только проволоку.

Шаг 4. Используя «болгарку», проделайте в кирпиче небольшую борозду под проволоку.

Шаг 5. Зазор, который должен образоваться между кирпичом и дверкой, должен равняться приблизительно 1 сантиметру.

Шаг 6. Перекрыв поддувало, установите колосниковые решетки. С этой целью проделайте в кирпиче зарезы, дабы решетка расположилась не выше кирпичного ряда строго по зазору. Под воздействием высоких температур металл нагревается, но касаться кладки он не должен ни в коем случае.

Шаг 7. Продолжайте кладку до того момента, когда потребуется монтаж второй дверки. Если кирпич не подойдет, то аккуратно надрежьте его все той же «болгаркой». Также помните о сантиметровом зазоре между кладкой и металлическими элементами!

Шаг 8. Верхнюю часть закройте каменной плитой (хотя можете применить и металл), дабы на печи можно было подогревать пищу.

Дымоход для уличной печи

Когда уличная печь своими руками будет установлена, начинайте работу с дымоходной трубой. Оптимальным вариантом (особенно в нашей конструкции) может быть использование лишь модульного дымохода – он достаточно долговечен, чтобы прослужить вам долгое время. Более того, его очень просто устанавливать, а для изоляции стыков можно будет использовать термоустойчивый герметик или хомуты.

Также отметим, что есть ряд правил, которых обязательно нужно придерживаться при монтаже.

• Начинать процедуру монтажа следует от печки.
• Если вас интересует возможность наблюдения за огнем, то можно приобрести дверку, выполненную из жаростойкого стекла, и поставить ее. Но помните, что соединения в данном случае также следует уплотнять при помощи шнура из асбеста.
• Стыки между модулями должны быть максимально плотными. При соединении комплектующие меньшего диаметра должны вводиться в соседние минимум на 50 сантиметров.
• Чтобы стыки были максимально герметичными, желательно заделывать их термоустойчивым герметиком.
• Ко всем соединениям должен быть достаточно свободный доступ (это необходимо для чистки).
• Кронштейны следует устанавливать минимум каждые два метра.
• Зазоры в перекрытиях или стенах не должны оставаться.

После всего этого остается лишь поставить беседку, а также обустроить близлежащую местность. Уличную печь своими руками можно отделать как плиткой, так и декоративной штукатуркой. Для более детального ознакомления с процедурой строительства советуем посмотреть тематический видеоролик.

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.

Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:

• Чугунную топку со стеклом.
• Комплект сэндвич труб.
• Силиконовый герметик.
• Хомуты, тройник.
• Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
• Кронштейн для опоры дымоходной трубы.
• Минеральная вата (для изоляции прохождения трубы через перекрытия).
• Защитный зонт на трубу (от осадков и мусора).

Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.

Кладка основания (2 ряда укладываются сплошным кирпичом).

Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
Установка зольника.
На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.

Устанавливаем чугунную топку.

Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.

Монтаж дымоходной трубы из сэндвич-труб.

Обкладка топки кирпичом

После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.

При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки

На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу.

Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.

Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.

Внешнюю часть обшиваем гипсокартоном.
Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.
Сушка камина и протопка.

Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.

Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

Камин с топкой

А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.

Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.

Подготовка к строительству барбекю с казаном

Прежде чем приступать к постройке печи, необходимо определиться с местом её установки, набросать эскиз будущей модели и выбрать подходящий материал для кладки.

Определение места

Печь не должна стоять под деревьями и близко к воспламеняющемуся забору. Оптимально ставить её недалеко от вашего любимого места для еды на участке. Площадка должна быть большой, тогда готовить будет удобно. При желании можно соорудить печь с мойкой, тогда надо подвести к ней воду и канализацию. Если же это сложно, то печь ставится возле садового водопроводного крана.

Выбор материала

Печь-барбекю можно сложить из речного камня (это очень красиво), из керамзитовых блоков или обычного красного кирпича. Но поверхности, соприкасающиеся с огнём, выкладываются из специального огнеупорного кирпича, потому что все перечисленные выше материалы не выдерживают высокой температуры в мангале или под казаном и растрескиваются. То же самое относится к раствору для кладки. Места, где горит пламя, выкладываются на специальном составе. Раствор для остальной печи тоже специфический: цемент не выдержит даже небольшой температуры, поэтому вместо цементной части раствора применяется глина.

Уличная печь из речного камня смотрится эффектно, но требует определённых навыков кладки

Видео: какой кирпич выбрать

Определение модели

Прежде чем рассчитывать количество стройматериала, необходимо определиться с моделью «садового камина». Здесь следует учесть следующие аспекты:

• габариты печи-барбекю; если конструкция массивная, ей понадобится фундамент;
• местоположение;
• форму топочного отделения;
• форму и размеры дымохода;
• дополнительные элементы, такие как казан, мойка, духовка.

Мы выбрали для постройки сложную печь. Это мангал-барбекю с плитой для готовки и казаном, проект мастера Валентина Бруя под названием «Стоунхендж».

Авторский проект барбекю с казаном «Стоунхендж» Валентина Бруя

Расчёт количества кирпичей

Расчёт материала делается после выбора модели со схемой порядовки. Считается примерное количество кирпичей в каждом ряду, учитывается их тип (огнеупорные, силикатные, обычные) и форма. Примерные подсчёты производят следующим образом: считают кирпичи в первом, сплошном ряду; полученное число умножают на количество рядов и так называемый заполнительный коэффициент. Для печей барбекю он составляет 0,65. Учитываем, что примерно 15% кирпичей уйдёт в брак, это число надо увеличить до 30%, если предполагается резка кирпичей. Они при этом ломаются.

Таблица: расчёт потребности материалов

Наименование материала	Количество
Красный печной полнотелый кирпич	1000 штук
Огнеупорный кирпич для топок	300 штук
Обычный кирпич	300 штук
Огнеупорная глина	100 кг
Речной песок	0,2 м3
Мертель шамотный МШ-28	100 кг
Цемент М400	300 кг
Топочная прочистная дверца	1 штука
Чугунная плита под казан 705х530 мм	1 штука
Утеплитель для печей фольгированный	3 метра
Вьюшка	1 штука
Уголок стальной небольшого сечения	5 метров
Казан	1 штука

Таблица: необходимые инструменты

Инструмент	Количество
Мастерки	1 набор
Расшиватель швов	1 штука
Топорик или тяпка для рубки кирпичей	1 штука
Болгарка для резки кирпичей	1 штука
Дрель с комплектом насадок для шлифовки кирпичей на рабочем столе	1 штука

Подготовка фундамента

Прежде чем приступать к кирпичной кладке, необходимо подготовить фундамент для будущей печи.

1. Для фундамента колышками и нитью разметить нужную площадь с запасом по 1 метру с каждой стороны. Перед печью запас можно сделать и гораздо больше.

   Нужную площадь под фундамент можно разметить с помощью колышков и нити

2. Вырыть котлован глубиной 30–50 см. Учитывая размеры и вес печи, нужно делать не ленточный фундамент, а плиту.
3. На дно котлована насыпать слой щебня или гравия высотой около 10 см; слой плотно утрамбовать.
4. Армировать фундамент решёткой из металлических прутьев, чтобы сделать его более надёжным.
5. Приготовить раствор: 1 часть цемента на 2 части песка, хорошо перемешать, залить одномоментно, чтобы не было трещин. Дать плите хорошо застыть.

   Фундамент нужно залить за один приём, чтобы не было трещин

6. После высыхания смеси покрыть плиту рубероидом, лучше в два слоя — для обеспечения гидроизоляции.

   Для гидроизоляции застывшую плиту нужно покрыть рубероидом в два слоя

Обычный кирпич перед кладкой надо вымачивать в воде, иначе он впитывает воду из раствора, раствор быстро высохнет и будет некрепким.

Иногда вместо бетона для фундамента используют кирпич. Бетонный фундамент более прочный и дешёвый, однако кирпичный легче сложить и демонтировать при необходимости.

Из чего лучше всего построить печь

Когда речь заходит о материале для постройки печей, обычно обсуждаются разные варианты. Среди материалов упоминаются и металл, и натуральный камень и кирпич

Каждый материал по-своему заслуживает внимание

Металл используется чаще всего для изготовления легких, переносных печей. Но при этом такие печи не всегда уместно устанавливать в жилых помещениях, и причина здесь очень банальна – тепло от такой печи можно получить только пока в топке будет поддерживаться горение. Конечно, есть модели длительного горения, но обогреть по-настоящему большой дом такие печи не в состоянии.

Природный камень в основном используется для декоративного оформления печи или камина. Для кладки топки, он совершенно не годится. Под действием высокой температуры камень нагревается неравномерно, из-за чего он разрушается. Кроме этого, природный камень очень сложный материал для строительства – возвести из камня даже самую простую по конструкции печь очень сложно.

Другое дело кирпич для кладки печей. Простая прямоугольная форма позволяет возводить печи разных конструкций и назначения. Наличие нескольких сортов этого материала дает возможность создать печи с большим коэффициентом полезного действия. Даже художественно оформить постройку, придав ей особенный вид можно при помощи разных видов кирпича. Правда, прежде чем приступать к постройке, стоит основательно разобраться, из какого кирпича лучше сложить печь.

Отделы печи

Какой кирпич для печи лучше, зависит от того, для какого печного отдела он предназначен. Разные части испытывают разные нагрузки – механические, термические, химические и многие другие.

Для печи нужен фундамент, потому что сооружение имеет внушительный вес. Сначала отливают бетонную плиту, которую располагают ниже уровня пола. Это делается по причине того, что бетон хорошо проводит холод и считается мощным аккумулятором.

Выше уровня пола выкладывают несколько рядов кирпичей, они послужат основаниями для кладки печки. Ряды держат всю конструкцию, поэтому здесь важна плотность кирпича. Морозостойкость материала тоже нужно учитывать, ведь снизу на материал воздействуют отрицательные температуры от земли и бетона.

Место топки постоянно нагревается прямым огнем, а значит, температура там может зашкаливать. Во избежание проблем используют огнеупорный кирпич, кварцевый или шамотный.

Лабиринт внутренних каналов дымохода не меньше подвергается термической нагрузке, открытого огня нет, но жаропрочный кирпич все равно нужен.

Хозяева хотят, чтобы печь была не только функциональной, но и красивой, поэтому обкладывают печку еще и облицовочным кирпичом. Почему-то кажется, что в этом случае выяснять, какой кирпич для печи лучше не нужно, но это не так. К облицовочному материалу тоже предъявляются свои требования.

Любой кирпич для печной кладки должен быть полнотелым, с хорошей теплоотдачей, высокой теплоемкостью.

К дымоходу относятся отделы, расположенные выше главной задвижки-вьюшки. Нагрузка появляется извне в виде перепадов температур, влажности. Эти факторы быстро разрушают материал, поэтому он должен быть очень качественным

Кирпичный дымоход как инженерное сооружение

Дымовая труба, при всей ее внешней непритязательности, – это сложное инженерное сооружение, к которому предъявляются серьезные требования. Они касаются прочности, пожарной безопасности, способности эффективно отводить горячие газы. Поэтому монтаж печной трубы в деревянном доме стоит начинать со знакомства с его устройством.

Основные элементы

1. Внутренний дымоход – ведется от перекрыши печи до уровня, находящегося ниже потолочного перекрытия на четыре ряда кирпичной кладки.
2. Разделка (распушка) – расширение толщины стенок трубы при её прохождении через потолочное перекрытие.
3. Внешний дымоход – ведется через чердачное помещение до уровня кровли.
4. Выдра – еще одно расширение толщины стенок дымохода, устраиваемое для перекрытия щели между ним, обрешеткой кровли и её покрытием.
5. Шейка – продолжение внешнего дымохода.
6. Оголовок – утолщение стенок, играющее роль дефлектора.

Требования к кирпичному дымоходу

Главным из них является расстояние «от дыма» до сгораемых конструкций. Оно равно 250 мм – это полная длина керамического полнотелого кирпича.

Второе требование – строгая вертикальность конструкции. Отклонение от нее более чем на 3 градуса (на один метр высоты) не допускается. Также в кирпичной кладке не должно быть сквозных трещин.

Расчет дымохода

Главный критерий – внутреннее сечение. От него, главным образом, зависит способность отводить горячие газы. Чем мощнее печь, тем шире должен быть дымоотвод. Существует три типоразмера, используемых для того или иного типа нагревательного прибора.

1. «Четверка» –  ряд которого образуют четыре кирпича. Сечение 125 на125 мм. Используется для кухонных плит или отопительных печей малой мощности.
2. «Пятерка» – прямоугольный дымоотвод, образуемый рядом из пяти кирпичей. Сечение 250 на 125 мм. Используется для отопительных и отопительно-варочных печей. Дымоходы для каминов меньше этого сечения делать не рекомендуется.
3. «Шестерка» – квадратная труба, ряд из шести кирпичей. Сечение 250 на 250 мм. Применяется для каминов и русских печей – везде, где необходимо минимальное сопротивление движению горячих газов.

Второй по значимости критерий при расчете – высота. Она зависит от места её вывода на крышу относительно конька:

Подбор марки и формы

Стандартные размеры полнотелого огнеупорного кирпича – 25*12*6,5 см, печного модуля – 23*12,5*6,5 см.

Для обычной кладки хватит марки М150, для более сложной, двухэтажной – М200, М250.

Для закладки топки подойдет недорогой шамот – Ш5, ША5, Ш8, ША8. Часто используют заводской кирпич, зауженный в толщину, размерами 23*11,4*4 см.

Чтобы оформить топочные своды, берут марки Ш22–Ш45. Первая цифра в маркировке говорит о ребровом или торцевом типе клина.

Выделяют фасонный кирпич, имеющий форму равнобокой либо равносторонней трапеции. Наибольшим спросом пользуются ребровые клинообразные изделия размерами:

• 23*12,5*6,5/4,5 см;
• 23*12,5*6,5/5,5 см;
• 23*11,4*6,5/5,5 см.

Через черту дроби указывается длина основания трапеции.

Фото: возможные формы кирпича

Торцевой фасонный материал идет для арок топки в форме полукруга.

Кирпич для барбекю

Для сооружения барбекю, хорошо подойдет полнотелый Витебский кирпич из красной глины и Огнеупорный кирпич на основе шамотной глины. Витебский кирпич можно класть по всей печи, но не всем нравится его внешние характеристики, поэтому чаще всего его используют для топок, каналов и в местах контактирующих с открытым пламенем.

Огнеупорный кирпич, чаще всего применяют для кладки барбекю, так как он является одним из самых жаростойких. Огнеупорный кирпич, лучше всего проявляет себя в местах, где происходит прямой контакт с открытым огнем; его используют в топках, также могут использовать для каналов, он не трескается от воздействия высоких температур. Огнеупорный кирпич, не рекомендуется применять в качестве облицовочного и для дымоходов, потому как грязнится и может разрушаться от внешних воздействий.

   В качестве облицовочного кирпича, можно  подобрать материал исходя из своих предпочтений. Для облицовочной части барбекю можно использовать  например такие кирпичи, как: ЛОДЕ, Клинкерный кирпич и кирпич Ручной формовки. Клинкерный полнотелый кирпич, можно использовать, как облицовочный, так и для отделки барбекю, для кладки каналов и дымовых труб. Полнотелый кирпич ЛОДЕ, также, помимо облицовочного материала, можно использовать для кладки дымохода, но не для каналов. Что касается кирпича Ручной формовки, его тоже можно использовать для кладки дымоходов, но не желательно, для кладки каналов он не подходит, поэтому в барбекю, этот вид кирпича применяется только в качестве облицовочного.

  Кладка дымохода, может быть практически из любого вида кирпича, потому как внутри дымоход всегда гильзуется. Это происходит так: в дымоход ставится гильза (вставка), которая представляет собой двухконтурную нержавеющую трубу с утеплением из базальтовой ваты, либо ставится гильза (вставка) из одноконтурной трубы с утеплением из базальтокартона. Это не позволяет проходящему по трубе дыму, контактировать с кирпичом.

Особенности конструкции

Использование дорогих и сложных отопительных систем на дачных участках является нецелесообразным. Такие домики используются в основном летом, а зимой чаще всего пустуют. Однако многие люди отдыхают на своих дачах и холодной осенью, и снежной зимой. Поэтому приходится продумывать качественную систему отопления.

Обычный камин часто устанавливается как в маленьких дачах, так и в солидных загородных домах. Но протопить с его помощью дом крайне сложно. Такое устройство обеспечивает тепло только в одной комнате. К тому же при помощи камина нельзя готовить пищу.

Поэтому все большей популярностью пользуются современные печи камины. Такие конструкции дают возможность прогреть небольшой дом, а также содержат варочную плиту. При установке в топочную камеру жаропрочного стекла можно насладиться видом открытого огня.

Универсальная конструкция для дачи или загородного дома

Такая конструкция имеет две топки с разных сторон. При этом печная топка, которая имеет варочную плиту, устанавливается со стороны кухни, а каминная топка – со стороны комнаты. Для обеспечения высокого уровня безопасности каминная топка закрывается чугунными дверями или термостойким стеклом. При этом и каминную, и варочную топку можно использовать одновременно. Это обеспечивается расширенным дымоходом и благодаря особой системе задвижек, которая позволяет перекрыть отдельно разные дымовые каналы.

Печь камин обустроена зольниками с дверцами, которые отделены от топочных камер колосниками. Такая конструкция обеспечивает хорошую тягу, а также упрощает процесс очистки печи. Камин печь устанавливается на фундамент, который может быть возведен в процессе строительства дома или уже в готовом сооружении.
