Расчеты мощности
Самостоятельно рассчитать мощность рекуператора при отсутствии исходных данных (мощности печи, температуры и количества исходящих газов в единицу времени, площади соприкосновения теплообменника и металла дымохода, скорости прохождения воздуха или воды через устройство) практически невозможно. Можно измерить мощность уже смонтированного теплообменника.
Ориентировочно стоит рассчитывать на то, что теплообменник на дымопроводе твердотопливной печи или камина прогреет пару небольших радиаторов, повысит температуру в гараже или сделает теплее комнату в мансарде, предбанник в бане.

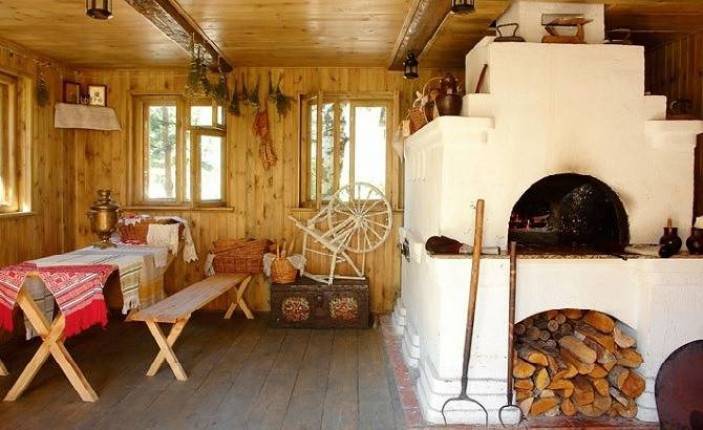

Русская печь – прародительница всех отопительных агрегатов
Конструкция состоит из топки, зольника и системы отвода продуктов сгорания. Особенности печи можно рассмотреть ниже:
- Выделение тепла от русской печи не идёт ни в какое сравнение с известными агрегатами – до 6500 Ккал. Рассчитав приблизительное количество топлива, можно с уверенностью сказать, что система является экономически выгодной. А если будет устроена русская печь с водяным отоплением, то эффективность возрастёт в 2-3 раза.
- Как правило, для русской печи в виде топлива характерны дрова. В некоторых случаях уголь – если конструкция позволяет выводить тяжёлые газы. Этот вид топлива не затратен и при условии его беспроблемной доставки, хлопот владельцы не встретят.
- Необходимость в постоянной топке отпадает – уголь или дрова помещаются внутрь 2-3 раза за сутки. Даже если печь оборудована с водяным котлом, расход топлива не возрастёт.
- Кирпич для кладки русской печи является доступным материалом, покупка которого даже для большого агрегата не разорительна. Окупается конструкция достаточно быстро.
Несправедливо было бы не сказать о недостатках русской печи. Однако каждый из них можно и нужно исправлять. Итак:
- Постоянный контроль над топочным процессом. То есть оставить печь с водяным котлом, русская бы она была или иного типа, без присмотра нельзя. Придётся следить за дымовыми каналами при закладке топлива и чистке зольников.
Возможно, какой-либо из них окажется забитым или деформированным, что, естественно, повлияет на горение. Кроме того, нельзя перекрывать дымоходы, перед тем как лечь спать, не удостоверившись, что угли внутри не имеют синего пламени – это выделение углекислого газа. Несчастья тогда не избежать.
В межсезонье использовать печь для отопления нельзя. Она будет долго чадить и разгораться, забивая каналы сажей. Связано это с тем, что тяга при морозе гораздо лучше, чем в плюсовые температуры – давление низко и возникает обратный процесс.
Кладка печи должна происходить только специалистом – раньше хорошие печники ценились на вес золота. В идеале, печное отопление с водяным контуром, схема которого была предложена мастером, им и производится. Поэтому обращаясь в компанию по соответствующим услугам, следует заказывать весь комплекс, от кладки до розжига.
Кладка кирпичной печи
Приступая к кладке, должна быть готова основа из бетона, бута и уложена гидроизоляция. Затем нужно определиться, с порядовкой. Схем порядовок очень много. Но, если проконсультироваться с хорошим специалистом-печником, можно разработать сугубо свой вариант. Кирпичная печь для дома должна быть относительно простой в изготовлении.
Ниже будет приведен вариант технологии укладки комбинированной небольшой кирпичной печи для дома. Ее габариты – 3,5 на 4 кирпича. В наличии: варочная плита, топка, поддувало, дымоход горизонтальный с переходом в прямой вертикальный дымоход.
Укладку предваряет определение месторасположения печи, какой у нее будет фундамент и какова будет ее конструкция.
Кладка печи начинается с первого ряда, выкладываемого всплошную. Вроде все просто, но он самый ответственный. Ровность всей конструкции от него зависит. Поэтому укладывая его, нужно тщательно проверять горизонталь ватерпасом, угольником проверять угол 90 градусов и рулеткой перепроверять диагональ. Для точности вертикали, после первых двух рядов по четырем углам к потолку нужно натянуть отвес и зафиксировать его, чтобы кладка была в отвесе.
Второй ряд – перевязочный. Выкладывая их, швы между кирпичами заполняются плотно, их толщина не должна превышать 8 мм. После укладки второго ряда, между первым и вторым можно заложить гвозди по 4 углам и к ним зачалить нитку отвесов.
Третий ряд — выкладывается поддувало и ставить дверцу поддувала.
Четвертый ряд – продолжается выкладка поддувала, плавно переходящая в формирование топочной. С него же и начинается нижняя часть горизонтального дымовыводного канала. В нем же ставится дверца для подчистки от золы.
Пятый ряд – дверца поддувала перекрывается целым кирпичом. Замка делать не нужно, так как размер дверцы мал. Продолжается формироваться дымовыводной канал.
Ориентируясь на схему-порядовку, продолжается выкладка печи. Дверцу в топку устанавливают, как правило, в седьмом ряду. На этом же ряде ставится и колосниковая решетка.
Нижняя задвижка устанавливается в восьмом ряду. Если нужно увеличить тягу для процесса быстрой растопки печи, то нижний дымоход перекрывают. Это делают также и тогда, когда нужно отопить дом не нужно, а вот приготовить пищу нужно по-быстрому. Если нижний дымоход перекрыт, то горячие газы разу идут в трубу.
Важно, чтобы при выкладке дымохода внутренняя его поверхность была гладкая. Поэтому внутреннюю поверхность должны формировать только целые кирпичи
Тогда дымоход будет правильно функционировать.
В десятом ряду перекрывается топочная дверца.
В двенадцатом ряду начинается отделка огнеупорным кирпичом топливника. Из-за того, что расширение при температурах у обычного и огнеупорного кирпича разные, их не скрепляют раствором, чтобы не трескался корпус печи. При укладке наружной стенки и огнеупорной часть печи, между ними нужно оставить зазор около 1 см. Для точности и удобства это делают путем размещения между этими кладками картона нужно толщины. Позже он сгорает и оставляет нужный зазор.
Стенки огнеупорного кирпича нужно сделать тоньше, подрезав их болгаркой. Для того чтобы установить колосниковую решетку на нижнем ряду огнеупорного кирпича болгаркой следует прорезать пазы или четверть. В нее тогда легко может лечь решетка. Ее не нужно фиксировать раствором, так как периодически ее нужно будет вынимать. На верхнюю часть топки ставится варочная плита и далее, продолжая с двенадцатого ряда, выкладывается из кирпича дымоход и дымоходный канал соответственно чертежу печи.
Не доходя трех рядов кирпича (около 21 см) до деревянного потолка, ставится верхняя задвижка. Формируется дымоходная труба уже через четыре ряда кирпича после установки верхней задвижки. Канал дымохода должен иметь размер 12 на 12 сантиметров. Верх трубы должен накрываться оголовком из металла.
При планировании месторасположения печи нужно учесть, что дымоход должен возвышаться над коньком не меньше, чем на 50 см, если он ближе трех метров к коньку. А также, если дымоход от конька отстоит более чем на 3 метра, то верх дымохода не должен быть ниже, чем 10 градусов от верхнего уровня конька.
Варианты размещения теплообменника
Главный элемент печного агрегата имеет сложное строение. Его можно устанавливать как в дымоход, так и в топочную камеру.
В дымоход
При таком способе монтажа теплообменника топка будет накаляться равномерно и до предельного уровня. Интенсивность нагрева регулируется длиной змеевика.
Из-за отсутствия прямого контакта с огнем элемент дольше сохраняет эксплуатационные свойства. При этом установка теплообменника в дымоход приводит к увеличению габаритов свечи.
В уже готовое сооружение можно интегрировать регистр только после разборки дымохода. Чтобы избежать ошибок, нужно заранее спроектировать порядовку кладки.
В топку
Вариант повышает КПД печной системы, т. к. под воздействием дымовых газов труба будет накаляться до максимума. Внешние и внутренние змеевики слегка остужают наружные поверхности и поддерживают оптимальную степень нагрева.
Под воздействием газов труба печи будет сильно накаляться.
В теплообменнике есть 2 патрубка. Верхний совмещается с трубой и накопительным резервуаром, а нижний – с отопительным контуром.
Как выбрать проект? Порядовка
В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать
Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система. Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи
Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.
Другое дело — если площадь, количество комнат и этажей больше
Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы
Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.
Какие материалы потребуются
Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.
Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.
Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.
Необходимые инструменты
Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:
- строительный уровень;
- рулетка;
- мастерок;
- ведро;
- пассатижи;
- электродрель;
- сварочный инвертор;
- гаечный ключ;
- отвёртка.
Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.
Подготовка места
Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.
Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.
Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией. Ведь печь — тяжёлое сооружение, которое требует подготовленной базы
Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу
Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.
Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство
Постройка печи с котлом водяного отопления своими руками
Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.
В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.
Сложности при строительстве и наладке
Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.
Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.
Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.
Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.
Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.
Технология строительства
Для строительства важно найти хорошие чертежи печи «Экономки» и схему порядовки, а лучше ознакомится с рекомендациями опытных печников, посмотреть весь процесс работ
Размеры
Принимаем за основу габариты нашей печки:
- ширина – 890 мм;
- глубина – 1400 мм;
- высота – 2250 мм.
Разделительная перегородка между топками сделана с 3 полостями для прохождения газов, размером 100/200 мм. Варочная панель нагревается именно газами, поэтому на ней можно высушить ягоды, фрукты или грибы и готовить пищу.
Материалы и инструменты
Для работы приготовим:
- кирочка и молоток;
- мастерок;
- корыто для замачивания глины и приготовления раствора;
- стальной угольник для выведения углов печи;
- отвес, уровень;
- мерительный инструмент;
- крупный напильник для зачистки кромок;
- до 1300 керамических кирпичей;
- 2000 кг песка;
- 2500 кг глины;
- воздушную задвижку, 4 дверки
Подготовив инструмент и материалы, переходим к производству основных работ.
Описание кладки
Фото порядовки печи “Экономка”:
Печь экономка на дровах своими руками выполняется с учетом схемы порядовки и этапов строительства.
№ ряда
Описание работ
1,2
1 рядок выкладываем на раствор глины и песка. Кирпич кладем плашмя, выдерживая правильное положения и толщину всего ряда.
От этого зависит вся конструкция печи. Второй ряд кладем по схеме, начинаем закладывать каналы зольников и поддувал.
3
Обматываем рамку поддувальной дверцы основного топливного отделения асбестовым шнуром и устанавливаем их на места крепления.
Кирпичами и раствором фиксируем их. Устанавливаем рамку и дверку зольника малой топки.
4
Устанавливаем и закрепляем на другой стороне печи дверку поддувала для малого топочного отсека.
5
Подрезаем края внутреннего ряда кирпичей для установки колосниковой решетки. Кладку ведем согласно схеме.
6
Устанавливаем колосник
Важно обеспечить зазор от 4 мм до кирпича и заполнить его асбестовым шнуром. Такое устройство служит как тепловой зазор.
7-10
Кладку ведем согласно схеме
На кирпичах 10 рядка выбираем пазы для установки варочной панели.
11-14
На 11 рядке заполняем зазоры асбестом и укладываем варочную панель с 2 конфорками. Все работы ведем по порядовке.
15
Кирпичи срезаются под острым углом. Начинается формирование свода варочного отсека. На боках устанавливаем специальные стяжки для крепления конструкции.
16
Продолжаем устанавливать стяжки, формируем устье печи.
17
Делаем переходной канал между топочными отсеками для прохода разогретых газов.
Все дальнейшие ряды выполняются строго по схеме порядовки и по чертежу печи. Определяемся и устанавливаем воздушную заслонку на дымоходе, обязательно уплотняя соединение шнуром из огнестойкого материала.
Важно! Для вывода дымохода на крышу лучше использовать сэндвич трубы, подсоединив их к кирпичной трубе на уровне плиты перекрытия. Они снабжены слоем теплоизоляции и не разогревают поверхности стен
Внутренние трубы, выполненные из нержавейки, гладкие. Слой сажи не сможет оседать на них.
Все дальнейшие работы проводятся аналогично с процессом сушки и первой топки печей из кирпича. Эта работа займет 3-4 дня, но позволит проверить печь на дефекты и задымление, устранить неисправности и постепенно высушить кирпичные поверхности от влаги.
Но перед этим открываем все каналы в нижней части печи и топочные отсеки и удаляем строительный мусор. Проверяем уровень тяги в дымоходе. Если пламя факела не затягивает в топку при открытых дверках поддувал и воздушной заслонки – это значит, что дымоход забит и нуждается в прочистке. Только добившись нормального уровня тяги можно приступать к сушке «Экономки».
Русская печь: чертежи печей из кирпича
печи русские из кирпичаДля кладки печи потребуются следующие материалы:
- полнотелый красный кирпич – 1610 штук;
- вьюшка для задвижки размером 0,3х0,3 метра – 2 штуки;
- сухой глиняный раствор в растворенном виде;
- самоварник 14х14 сантиметров – 1 штука;
Отопительные печи для дома из кирпича – делаем самиДля работы потребуются следующие инструменты:
- кельма – для укладывания и выравнивания раствора;
- кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
- уровень пузырьковый для кладки и гидравлический для первого ряда;
- правило – служит для выравнивания кирпичей каждого ряда;
- отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
- кисть – нужна для затирки швов;
- шнур – его натягивают на каждый ряд кладки.
Чертежи кирпичных печей для дома любого типа выглядят следующим образом:
- Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
- Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
- Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
- Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
- Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
- Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
- Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
- Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
- Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
- Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
- Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
- Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
- Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
- Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.
Указания по ведению работ
В рамках настоящей публикации мы не станем обучать вас печному делу – технология кладки изложена в соответствующей инструкции – как построить камин для отопления дома на дровах. Здесь предложим общие рекомендации по возведению печи – «шведки»:
- Бутовый либо железобетонный фундамент сооружения ставится на стабильный горизонт грунта. Снимите верхний почвенный слой и выройте котлован требуемой глубины, размер – на 10 см шире габаритов печки. В просадочных грунтах закладывайте свайно-винтовой либо свайно-ростверковый фундамент.
- На кладку печи идет растворная смесь мелкого песка (частицы 1…1.5 мм) с глиной средней жирности. Новичкам лучше покупать готовую строительную смесь в мешках.
- Красный кирпич вымачивайте в течение суток, а раствор делайте густоватым, чтобы он не растекался при контакте со стройматериалом.
- Шамотный кирпич не замачивается, а только ополаскивается от пыли непосредственно перед постановкой в ряд.
- Огнеупорные камни кладутся на раствор шамот + огнеупорная глина в соотношении 1 : 1, оптимальное решение – приобретение готовой смеси типа «Суперкамин Огнеупор». Керамическая кладка не перевязывается с шамотной, меж ними делается просвет шириной 5—6 мм, закладываемый базальтовым картоном.
- Фундаменты и трубы строятся на обычном цементно-песчаном растворе, глиняный не годится.
Для возведения печки подготовьте инструментарий, изображенный на фото. Бетонное основание должно затвердеть в течение 28 суток после заливки, затем его укрывают гидроизоляцией из рубероида (2 слоя) и базальтовым картоном.
Печное отопление
Как система энергообеспечения, печное отопление применяется очень давно и обладает рядом преимуществ:
- Не требует подключения к сети питания. Для отопления нужны твердые материалы типа дров, угля, брикетов.
- Позволяет реализовать лучистую систему отопления, при которой стенки печи накапливают и передают тепло в помещение. Тип системы считается одним из самых лучших, сохраняющих заданные температуры долгое время.
- Правильно сложенная печь греет комнаты, служит для подогревания воды, приготовления пищи. Нет затрат электроэнергии, газа, а значит, снижаются расходы на содержание жилья.
- В холодное время года печь аккумулирует тепловую энергию, передавая ее в помещения. В жару конструкция также нагревается, беря на себя избыточное тепло, что помогает поддерживать в комнатах прохладный климат.
Вид отопления считается самым экологически чистым и безопасным. Но есть и минусы:
- необходимо участие человека для закладки топлива;
- нужно регулярно чистить дымоход и поддувало от золы;
- чем больше размер конструкции, тем больше теплоотдача – печка может занимать много места;
- если нет системы водяного отопления, то прогрев будет идти только в комнаты, которые соприкасаются стенами с печью;
- для нормальной работы требуется время, в течение которого печка прогревается;
- стандартный уровень КПД не более 40%, но при этом система обладает высокой мощностью, при прогревании сильно накаляется, но остывая, отдает все тепло, много энергии вылетает в дымоход;
- процесс горения практически неуправляем, потушить огонь в печи сложно;
- дымоходы нужно размещать так, чтобы они обеспечивали хорошую тягу, изолировать от других строительных конструкций;
- требуется запас топлива.
Получается, что печное отопление – дело хлопотное и затратное. И если в домах сезонного проживания такие заботы становятся приятным дополнением, то в особняках круглогодичного проживания они доставляют неудобства. Лучше рассмотреть варианты магистрального газового отопления или сделать систему с использованием баллонного газа.
Критерии выбора
- Конструкция печи должна быть таких же размеров, как и площадь, выделенная на ее установку. От соблюдения этого правила зависит количество теплоотдачи.
- Правильно подбирайте форму печи. Для отопления в комнате подойдет такая форма, где боковые стены будут длинными, а передняя и задняя стенки – узкими.
- Располагать в доме печь нужно таким образом, чтобы она никому не мешала и при этом была на своем месте для выполнения определенных функций.
- Маленькому дому не нужна массивная печь – от ее внушительных габаритов дом быстрее не согреется. Лучше меньшая печь, которая быстро достигает нужной температуры, чем большая и неэкономная.
Как повысить КПД твердотопливного котла, в том числе и изготовленного своими руками
Недостаток всех твердотопливных котлов в том, что часть тепла уносится в дымовую трубу, снижая их эффективность – особенно при прямой и высокой дымовой трубе. Чтобы уменьшить потери тепла, и увеличить КПД котлов на твердом топливе можно воспользоваться способами, которые я применил в своём доме.
Первый способ — использование энергии дымовых газов для дополнительного нагрева помещения
Для этого необходимо, чтобы твердотопливный котёл находился в подвальном помещении или в цокольном этаже дома и перепад высоты между подом топливника котла и верхним срезом дымовой трубы был достаточно большой – не менее 7 м.
Для использования тепла, которое уносится в дымовую трубу, в комнате или между комнатами возводится отопительная печь или отопительный щиток. Твердотопливный котёл располагается так, чтобы он находился под печью или щитком. Конструкция отопительной печи выполняется так, что через её дымообороты проходят дымовые газы из котла. При выходе из топливника печи устанавливается задвижка, которая закрывается при топке котла и открывается, когда необходимо протопить печку, например в межсезонье, когда котёл ещё не топится или в другом случае.
Рис. 7
Вариант расположения твердотопливного котла (горизонтального) в доме: 1 — теплообменник; 2 — корпус котла; 3 — плита или 14 — свод из кирпича (как вариант); 4 — обратка; 5 — циркуляционный насос; 6 — запорные краны; 7 — труба с нагретой водой (подающая); 8 — топливник печи; 9 — печь; 10 — задвижки; 11 — перекрытия; 12 — расширительный бак системы отопления; 13- дымовые каналы печи; 15 — топочная дверка; 16 — поддувальная камера.
Если вместо печи соорудить отопительный щиток, то здесь вообще никаких проблем, так как он представляет собой только дымовые каналы. Длина дымовых каналов рассчитывается, как и при кладке печи.
При таком варианте дымовые каналы печи или щитка аккумулируют часть тепла дымовых газов из котла, а в последствии отдают их в помещения. Даже когда радиаторы отопления уже остыли, стенки печи ещё долго излучают тепло, которое бы просто ушло наружу.
Второй способ — использование энергии газов для нагрева воды
Кроме этого, на твердотопливном котле можно установить самодельный водонагреватель, вода в котором будет нагреваться горячими газами, выходящими из котла, через металлическую дымовую трубу. Проще всего такой водонагреватель изготовить из двух отрезков металлических труб диаметром 300-400 мм и 100-110 мм. Внутренняя труба служит одновременно дымовой трубой твердотопливного котла и нагревательным элементом, передавая энергию дымовых газов воде.
Создание схемы разводки отопления
Совмещать печь с водонагревательным котлом и подключать контур к отопительной системе можно по двум схемам.
Открытая система
При открытой системе расширительный бак находится в верхней точке – на чердаке, можно включить в схему насос
Теплоноситель движется гравитационным способом, поэтому требуется установка циркуляционного насоса. Он ставится на байпас, снижает температурную разницу обратки и подачи, увеличивает скорость движения воды и качество теплоотдачи. Без электричества линия будет работать по принципу самотека.
Для его организации понадобится увеличить линию и горизонтальные наклонные в диаметре. Открытую систему оснащают разводящим коллектором на 32 мм с наклоном от 3до 5 мм на каждый погонный метр. Расширительная емкость находится вверху, в нее поступает воздух из коммуникаций.
Закрытая система
Радиаторная сеть предусматривает принудительное движение воды. Тягу в данном случае создает насос. Он же нагнетает давление от 1 Бар для холодного теплоносителя. Резервуар мембранного типа, находится снизу. Для его соединения с магистралью применяется отсекающий кран. Устройства безопасности (воздухоотводчик, манометр, спускной клапан) ставятся обязательно.
