Канализационные трубы для бани: обзор оптимальных вариантов и выбор наилучшего

Типы канализационных систем

Правильный выбор способа утилизации сточных вод из бани, соблюдение уклона для некоторых видов систем, а также учёт почвенно-климатических особенностей местности, позволяют создать долговечную и надёжную канализацию.

Самостоятельное благоустройство бани может осуществляться посредством создания одного из трёх типов локально-очистных сооружений (какая система лучше, написано здесь).

Безнапорный вариант	Особенностью функционирования самотечной системы является перелив стоков в дренажный колодец или септик без применения насосов.
Напорный вариант	Предполагает установку канализационного насосного оборудования и относится к категории энергозависимых способов. Заключается в откачке сточных вод фекальным насосом для выгребных ям и подаче их через трубопровод в дренажный колодец или септик. Напорная система необходима при высоком залегании грунтовых вод, при недостаточной площади участка и расположении банного помещения в цокольной части жилого дома.
Врезной вариант	Наиболее выгодный способ устройства канализационной системы, исключающий необходимость монтажа очистного сооружения на участке. Вариант возможен только при наличии централизованной магистрали и требует получения разрешения на врезку.

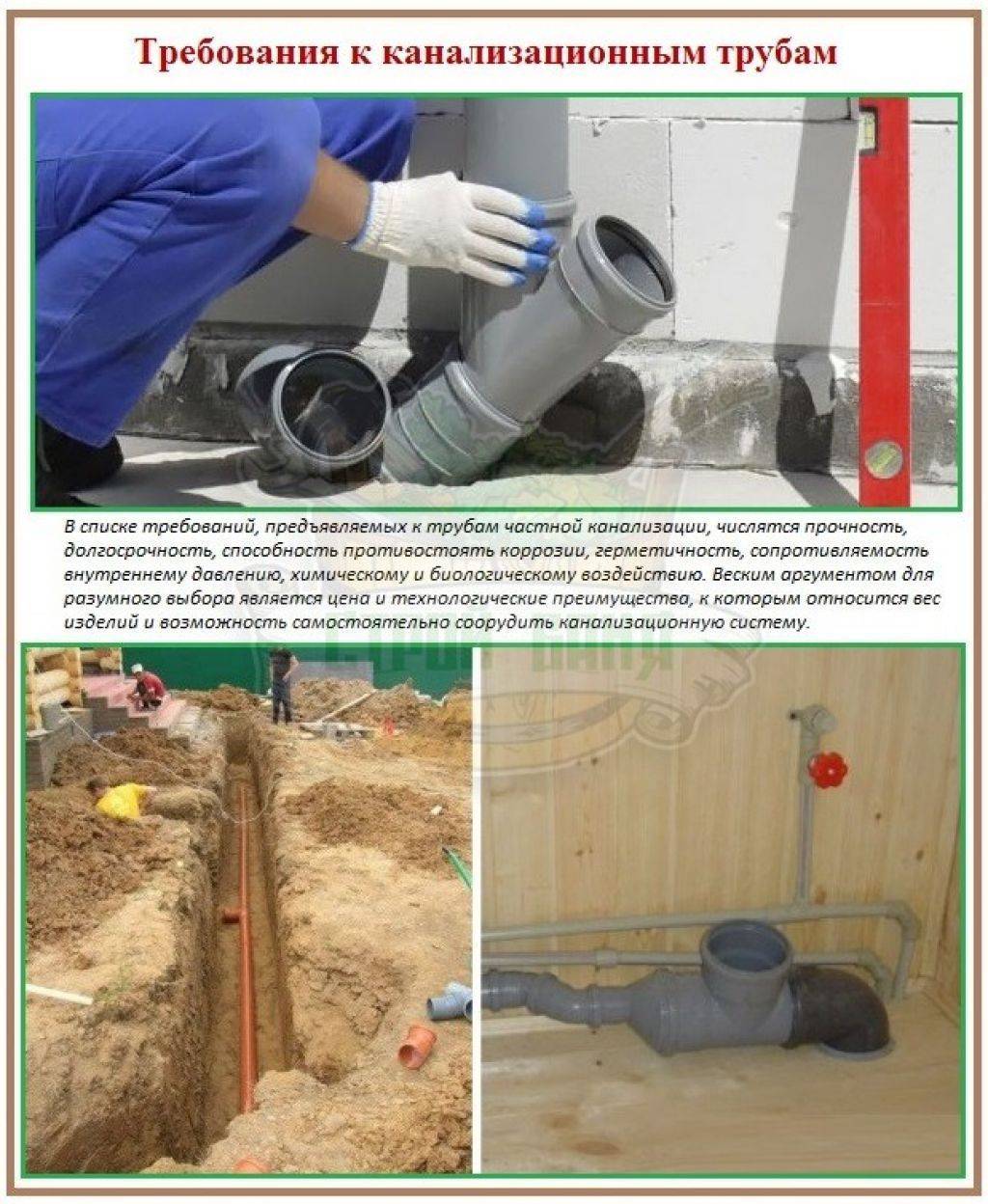

Какие выбрать канализационные трубы для бани

Условия бани, как русской, так и финской, не требуют применения каких-то особых канализационных труб. Там не будет агрессивных стоков (щелочей, кислот и т.п.), температура воды в моечном отделении не будет превышать 65 ˚C. Если и будет установлена канализация в парной, то она будет находиться вне зоны воздействия горячего пара с высокой температурой.

Для наружных канализационных сетей также не предъявляется особых требований к канализации. В большинстве случаев баня строиться на загородном или дачном участке, через которые не проходят транспортные пути. Поэтому, для наружной канализационной сети достаточно выбирать самые простые виды труб.

В связи с этим, можно порекомендовать следующие трубы для бани:

1. ПП – для внутренней канализации;
2. ПВП или ПВХ – для наружной.

Перейти в статью: Канализация в бане своими руками – системы, монтаж и очистка

P.S. Полезная информация о пластиковых канализационных трубах

Инструкция по установке трубы

Как сделать трубу в бане? Достаточно просто, если руководствоваться следующей инструкцией:

1. на первом этапе подготавливаются отверстия для прохождения трубопровода в потолке и крыше. Если дымоход проходит через балки, то необходима установка дополнительных поддерживающих элементов. Размеры отверстий зависят от диаметра применяемых труб. Каждый диаметр требуется увеличить на 250 – 350 мм.

Это расстояние необходимо для предотвращения возникновения пожаров (правила безопасного строительства дымоходов).

1. в отверстие потолка вставляется и закрепляется переходник. Если используется не готовое приспособление для обустройства перехода, то вместо переходника на потолке закрепляется металлический лист. Свободное пространство заполняется выбранным теплоизолятором;

Обустройство прохода через потолок

1. аналогичным образом обустраивается пространство перед проходом через кровлю;
2. монтаж дымохода начинается с подсоединения труб к печи. Если дымоход проходит близко от стены, то она закрывается металлическим листом;

Стена закрывается металлическим листом

Высота трубопровода должна быть рассчитана таким образом, чтобы места стыков не совпадали с местами переходов через потолок и крышу.

1. труба для печки в баню выводится на крышу;

Вывод дымохода через крышу

1. место примыкания оборудуется фартуком, необходимым для достижения герметичности трубопровода по всей длине;

Схема установки фартука

1. на последнем этапе наверх трубы одевается оголовок.

Места стыков труб герметизируются жароустойчивым материалом.

Трубу для бани можно установить самостоятельно. Главное – четко и правильно разработать проект (а лучше воспользоваться готовым или доверить данную работу специалистам), приобрести необходимые материалы и инструменты. Все работы необходимо проводить согласно правилам безопасности. Несоблюдение данных правил приведет к возможному пожару, что негативно сказывается на здоровье человека и может повредить имущество.

Бюджетная модель для бани

Модель Тритон-Мин

Какое оборудование использовать в качестве очистной установки для таких помещений? Чаще всего выбирают модели эконом класса. Среди них самым популярным считается модель Тритон-Мини. Его пиковая нагрузка составляет до 500 литров, этого объема вполне хватит для принятия банных процедур семье из 5 человек.

Обычно эта модель оборудования поставляется в комплекте с инфильтраторами, поэтому на выходе получается очищенная техническая вода, соответствующая существующим стандартам.

Принцип работы устройства основан на методе механического отстаивания. При этом тяжелые частицы оседают на дно, а жидкость очищается под влиянием анаэробных бактерий и по трубопроводу поступает в инфильтратор, а оттуда на аэрационные поля.

Емкость хотя и имеет невысокую цену, но способна производить вполне качественную очистку стоков. К достоинствам конструкции можно отнести компактные размеры и небольшой вес, поэтому модель Тритон-Мини легко транспортировать и устанавливать. Емкость устройства выполнена из морозоустойчивого материала и может выдерживать даже большие морозы.

Смотрим видеообзор, популярных моделей, Топас и Юнилос:

Если в вашей бане предусмотрен санитарный узел, то тогда лучше выбирать септик для бани с туалетом глубокой очистки Топас. Он оснащен фильтрами и отстойниками и отличается высокой производительностью. Добиться этого результата позволяет многоуровневая система, используемая в модели Топас. Однако при его установке нужно продумать организацию почвенной доочистки.

К достоинствам модели следует отнести:

• Легкость в монтаже, он может устанавливаться на любых видах грунта;
• Доступную цену;
• Неприхотливость в обслуживании, достаточно одного-двух профилактических осмотров в год;
• Долговечность.

Правильная установка септика

Схема монтажа

Выбрав место под строительство очистной системы нужно определиться с моделью. Возможно это будет выполненная своими руками. Как сделать такой септик для бани? Информации по его обустройству очень много, остается выбрать подходящую систему. Но все же независимо от того, из какого материала он будет выполнен, сначала подготавливают котлован.

Он должен быть шире емкости не менее, чем на 15 см. Глубину определяют по высоте камеры плюс 10 см необходимые для заливки основания.

В готовый котлован опускается септик и производится засыпка пространства между стенками котлована и емкости гравием или щебнем.

При этом нужно помнить о трубах и вентиляционных отверстиях септика, которые необходимы для подачи и вывода стоков, а также отвода скапливающихся газов.

Заключение

Какую модель септика выбрать для бани? Чаще всего отдают предпочтение промышленным изделиям, обладающим надежной конструкцией, способной прослужить много лет. Но при этом следует учитывать, что баня используется не каждый день, а значит выбирать модель следует с учетом этой особенности. Так как не все производимые септики способны эффективно работать при периодическом использовании.

Установку очистной системы для бани можно выполнить самостоятельно, но в таком случае нужно заранее получить консультацию у специалистов. Ведь в случае неправильно выполненного монтажа септика могут возникать сложности с эксплуатацией оборудования.

Приямок в качестве канализации для бани

Если на участке возведения бани находится грунт, плохо пропускающий воду, то целесообразно обустроит канализационный приямок, в котором будут собираться отходы жизнедеятельности человека для дальнейшей утилизации. В такой резервуар, обязательно выполненный из материалов, не пропускающих воду, будут собираться все стоки из бани и после чего по трубе, имеющей определённый уклон, транспортироваться за пределы приусадебного участка.

Оборудуя приямок своими руками, нужно побеспокоиться об обустройстве водного затвора, ограничивающего попадание неприятных ароматов сточных вод из канализации обратно в помещение бани, для чего выполнить следующее:

• сливающая стоки труба из бани при входе в приямок должна располагаться на 100-120 мм высоте от дна;
• под трубой устанавливается снизу ничем не закреплённая пластина;
• от днища резервуара до пластины оставляется зазор 50-60 мм, чего вполне достаточно для образования водного затвора.

Для сооружения канализационной системы для бани в загородном домостроении лучше использовать, современные полиэтиленовые трубы, которые обладают длительным эксплуатационным ресурсом. Благодаря этому появляется возможность в случае необходимости подсоединить к сточным трубам санузел. Но только при условии, если он не будет использоваться постоянно.

Существует две системы канализации: централизованная, локальная (автономная).

Преимущество первой – нет необходимости утилизировать отходы жизнедеятельности. Достаточно подключиться к системе и исправно платить за пользование. Монтаж коммуникаций может обойтись не дешевле, чем обустройство простейшего септика. Зато такая система надежна в эксплуатации, дешевле в обслуживании и не наносит вреда окружающей среде.

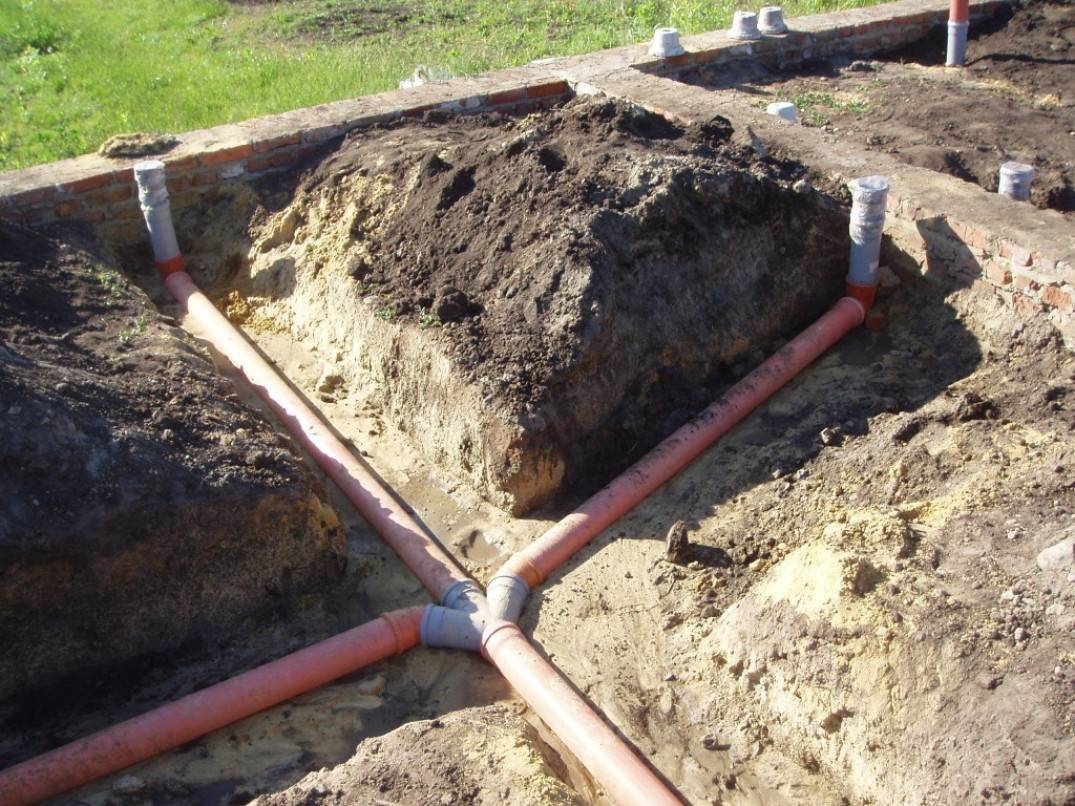

Канализационные трубы укладывают в траншею с уклоном.

Важно! Перепад высот от 10 до 15 мм на 1 п/м для труб с внутренним диаметром 110 мм. Подойдут трубы ПП (полипропиленовые) или ПВХ (поливинилхлоридные)

Их легко монтировать. Одна сторона трубы имеет раструб с резиновым уплотнением. Гладкий конец следующей трубы смазывается силиконом и вставляется в раструб. Получается герметичное соединение

Подойдут трубы ПП (полипропиленовые) или ПВХ (поливинилхлоридные). Их легко монтировать. Одна сторона трубы имеет раструб с резиновым уплотнением. Гладкий конец следующей трубы смазывается силиконом и вставляется в раструб. Получается герметичное соединение.

Уклон надо сохранять до колодца подключения к центральной системе. Рекомендуемая глубина укладки – на 0,5 метра ниже зоны промерзания для данной местности. В этом случае утеплять трубы не надо. Если это условие не выполнимо – их надо тепло изолировать.

Асбестоцементные трубы

Асбестовая труба в последнее время применяется крайне часто. Ее производят на основе асбеста, который представлен негорючим силикатным минералом. Среди основных достоинств можно отметить коррозионную стойкость. При этом в сравнении с кирпичной кладкой асбестоцементное сооружение обходится намного дешевле. Однако есть и несколько существенных недостатков:

1. Из-за существенного снижения показателя теплоемкости уменьшается показатель тяги. В результате этого из печки может попадать дым в помещение.
2. На поверхности изделия выделяется довольно большое количество конденсата.
3. Особенности конструкции определяют отсутствие возможности по проведению установки в наклонном положении.
4. Нельзя проводить создание люков, через которые можно проводить чистку конструкции от сажи.
5. При высоких температурах эксплуатировать трубу нельзя. Стоит учитывать тот момент, что при температуре более 360 градусов Цельсия материал начинает трескаться и ломаться.

Следует помнить о том, что рассматриваемый материал может выделять при сильном нагреве вредные вещества. Асбестоцементное сооружение можно назвать достаточно экономичным предложением, которое не может прослужить долго. Если есть необходимость в экономии денежных средств, то трубы из этого материала довольно выгодное и обоснованное решение.

Применяем приямок

Попадаются участки грунта, которые плохо пропускают воду. В этом случае лучше изготовить приямок для стоков. Они в нем будут собираться, а затем уже удаляться.

Такая канализация бани своими руками делается только из водонепроницаемых компонентов, а жидкость, собравшаяся в приямке отводиться через специальный трубопровод.

При строительстве самого приямка нужно подумать о постройке водяного затвора. Он сможет ограничить попадание в баню неприятных запахов.

Чтобы это сделать необходимо:

• Вхождение сливной трубы в приямок сделать на высоте около 15 см от его дна;
• Берется пластина и устанавливается сразу под трубой, при этом она не закрепляется снизу;
• Оставляется порядка 8 см от дна до пластины, оно будет служить для образования водяного затвора.

Обыкновенные полиэтиленовые трубы, применяемые для канализационных работ, хорошо подойдут для построения канализации. Их можно подключить к системецентральной канализации при условии, если она не сильно загружена.

Принцип работы приямка

Асбоцементные трубы – щедрость СССР

Широко использоваться асбоцементные трубы стали еще со времен СССР. Почему? Да стоили они дешево, были просты в производстве, природного асбеста в стране хватало. Тем более что использовать такие трубы можно было без всякой предварительной изоляции для самых разных сельскохозяйственных нужд. Вот только для обустройства дымоходов они никогда не были предназначены.

Но голь на выдумку хитра, как говорится. Канули в лету времена мелиорации, а асбоцементные трубы остались. И в период массового строительства частных домов они пошли в ход уже как дымоходные. Сразу появилось немало противников такой реализации – в первую очередь, защитников экологии, которые утверждали, что асбоцемент выделяет в окружающую среду много плохих соединений. Хотя, как утверждают ученые, асфальт на дороге еще более канцерогенен. Но, все же, даже крыши зданий сегодня покрывают самой разной дорогой кровлей вместо дешевого и долговечного асбеста.

И все-таки все эти опасения и мифы мало имеют отношения к дымоходам из асбоцементных труб. И в тоже время они вовсе не безопасны – этот материал никогда не был рассчитан на высокие температуры, и может загореться уже при 300˚С. Поэтому, если уж ставите их, то только не у самой печи – а как можно ближе к кровле, где дым уже идет немного охлажденный.

Но есть также и второй момент. Сажа образуется в любом дымоходе, но чем стенки того более гладки – тем меньше ее на них задерживается. А вот асбоцементные трубы как раз гладкостью никогда не отличались, и сажи на них скапливается очень и очень много. А загореться ей легко – это знает любой печник. Мало того, если сажа загорится именно внутри асбоцементной трубы – та попросту взорвется! Представляете себе последствия?

А еще асбоцементные трубы сильно разрушаются от конденсата. Как это может быть, если они изначально были предназначены для воды? Вот именно – для воды, а конденсат – это агрессивная среда из смеси окислов горения и совсем небольшим количеством влаги. Причем в окислах еще и содержится хороший процент соляной кислоты, которая даже кирпич разрушает, а ведь асбест еще и впитывает в себя, что может, передавая все это на строение в виде неприглядных пятен с таким же неприятным запахом.

Итог: решили рискнуть и использовать-таки для дымохода дармовую асбоцементную трубу – обязательно ее прочищайте, и как можно чаще. Правда, с этим вы тоже намучаетесь – ревизионных окон в таких трубах сделать не получится.

Водоотвод в моечном помещении

Стандартная русская баня по планировке имеет 2 комнаты:

• предбанник;
• парилку, соединённую с моечной.

В стандартных современных дизайнах помещение для мойки и парилка – это две отдельных комнаты. Предбанник выполняет роль комнаты отдыха или раздевалки и в водоотводной системе не нуждается.

Основной фактор, который влияет на то как сделать слив в бане – это тип пола в помещениях, где используется вода.

Полы в моечном помещении и парилке делаются по следующим принципам:

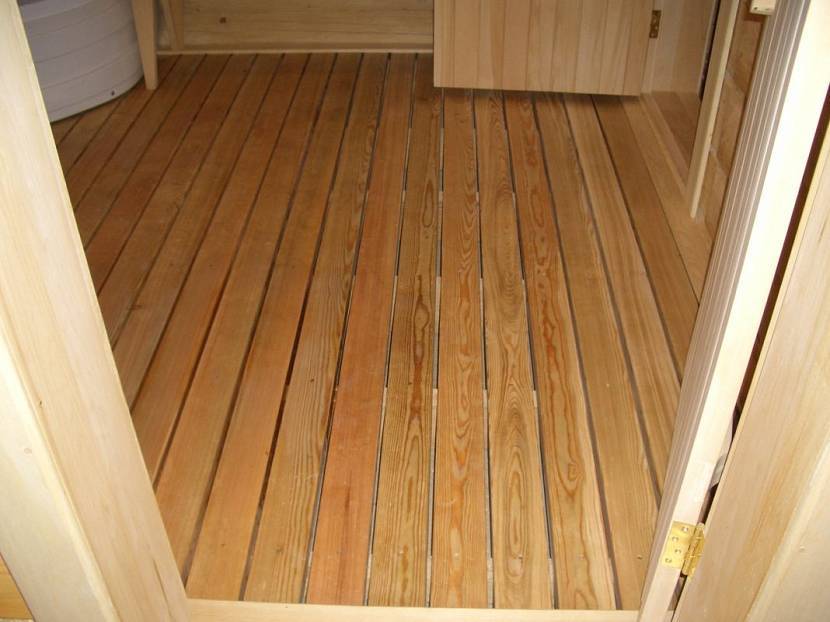

Проливной. Конструкция основана на установке лагов. Подходит для южных регионов, где грунт сыпучий, песчаный. Пол устилается досками, между которыми остаются зазоры. Через настил вода стекает напрямую в землю, где сразу впитывается. Использовать такую технологию в центральной полосе и на севере нецелесообразно.

Проливной̆ пол в моечной баниИсточник stroypomochnik.ru

• Протекающий. Подходит для парных помещений с основанием на столбах или сваях. Пол из древесины устанавливается на лагах. Они закреплены на опорах фундамента или по периметру нижнего венца сруба бани. Сквозь расстояние между половицами вода стекает в нижний отсек. Отсюда попадает в систему водоотвода.

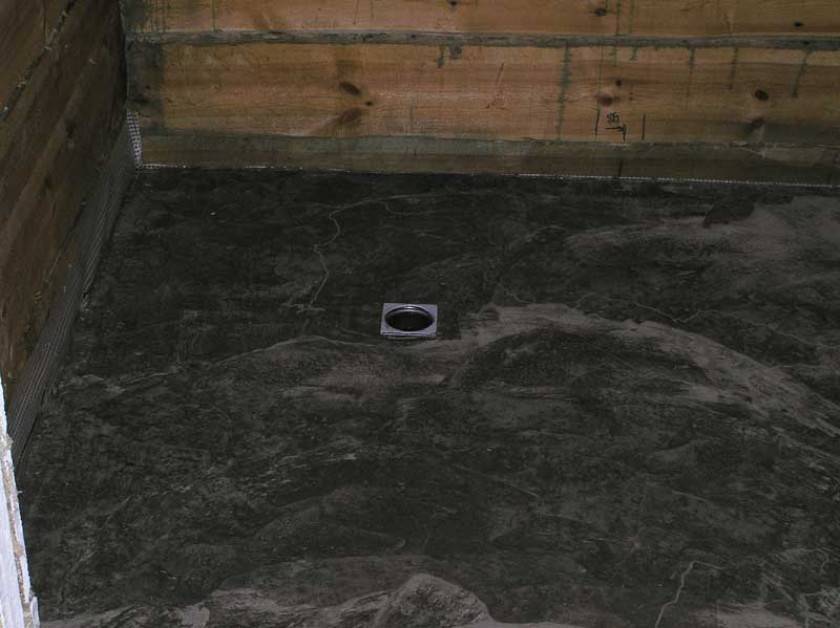

• Сплошной. В этом случае пол смонтирован без зазоров. Как правило, это бетонная заливка, покрытая керамической плиткой. Сделать уклон пола в бане для слива можно как к центру, так и в один из углов помещения, где устанавливается жёлоб для слива. Водоотводный трап на первых этапах строительства заливается бетонной стяжкой. Такой пол можно сделать в парилках с ленточным типом фундамента.

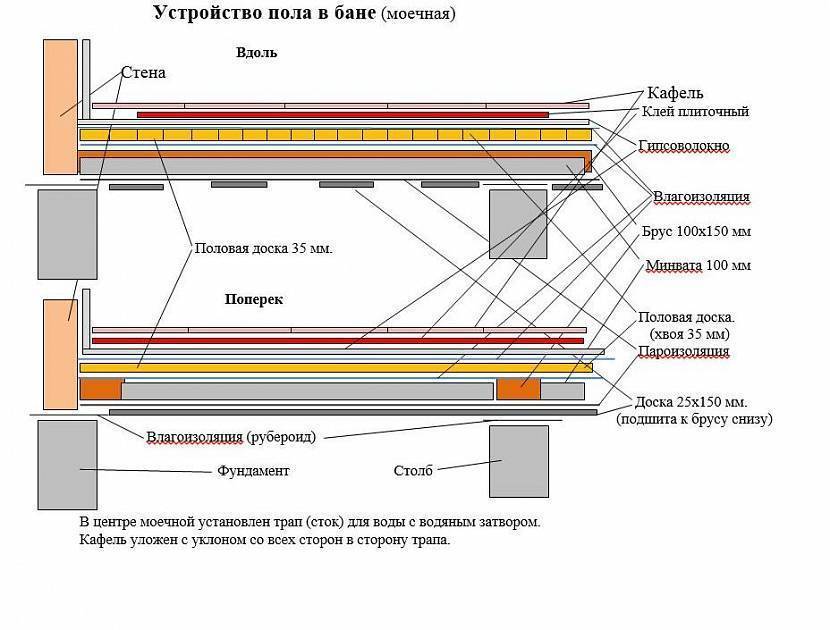

Укладка пола в моечнойИсточник vladimiruzhegov.ru

В первых двух вариантах конструкция водоотвода состоит из 2 частей: резервуар для сбора отработанной жидкости и водоотводная труба. Снаружи система выглядит по-разному, это зависит от размеров бани, породы почвы и от того как на неё влияет атмосферная температура.

Как сделать слив бани под полом надо решить ещё на самых первых этапах её строительства. От этого зависит тип пола, заливка бетона, необходимо заложить коммуникации заранее, есть вода будет уходить на участок и т.д. Для небольших помещений, которые планируется эксплуатировать редко, подходит простой водоотвод. Здесь не требуется большая сливная яма, её можно расположить прямо под полом или неподалёку от парной.

Если семья большая, а баней предстоит пользоваться на постоянной основе не реже 2 раз в неделю – ставится полноценная канализационная система, оборудованная колодцем для слива с дренажом.

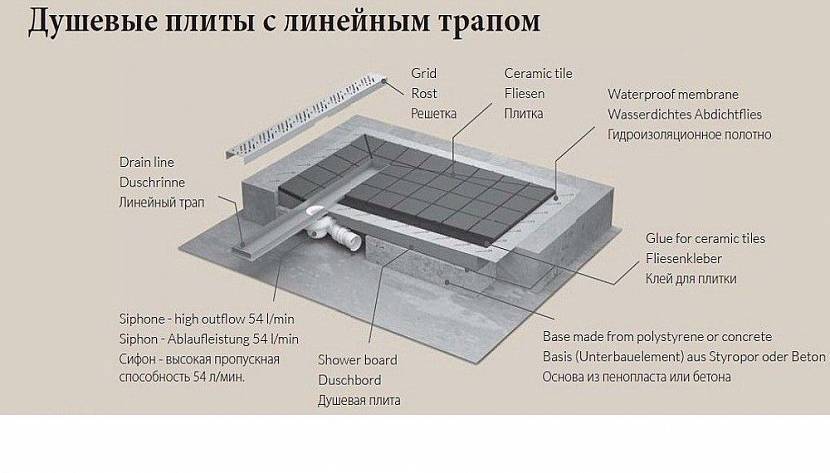

Вариант слива в душевой для баниИсточник handbuilder.ru

Создание канализации в бане

Полы под слив воды в канализацию настилают из деревянных досок с сечением не меньше 200х30 мм. Их начинают укладывать по лагам, но с небольшим наклоном к центру, где установлена решётка с трапом и подсоединена канализационная труба. Другим способом настила полов является установка на уровне грунта специального лотка для сбора и отвода воды, при котором доски крепятся в горизонтальном положении, но между ними делается небольшой зазор 3-5 мм.

Рисунок 3. Реализация стока воды в систему канализации.

Прокладка трубы осуществляется под наклоном в 3-40 на метр погонный. Для этого размечают места для их крепления при помощи уровня, затем монтируют их на саморезы или дюбели. Трубу последовательно укладывают от точек поступления сточных вод к выходному патрубку. Все соединения должны быть герметизированы при помощи резиновых уплотнителей или силиконовой смазки. Некоторые виды труб можно паять при помощи специальных аппаратов, но при этом нужно понимать, что их обслуживать будет весьма сложно. Сборку труб осуществляют последовательно, а перед выходным патрубком устанавливают обратный клапан.

Проектирование снаружи

При расчётах используются размеры парной, частота применения в будущем, тип грунта. Каждая из конструкций водоприёмника имеет свои нюансы по установке. Дренажный колодец используется чаще всего из-за элементарного устройства в целях личной эксплуатации в дачных условиях. Резервуара для очистки сточных вод хватает для посещения бани группой до 6 человек.

Профессиональная команда проектировщиков поможет определить оптимальный размер колодца в условиях конкретного участка. Не придётся переплачивать за лишний материал и квадратные метры работы обустройщиков.

Конструкции в которых используется септик продаются уже в готовом виде. Объем резервуара варьируется в зависимости от количества возможных посетителей бани. Для большой семьи из 6-7 человек средняя пропускная способность резервуара должна составлять не менее 1,5 м3 в день.

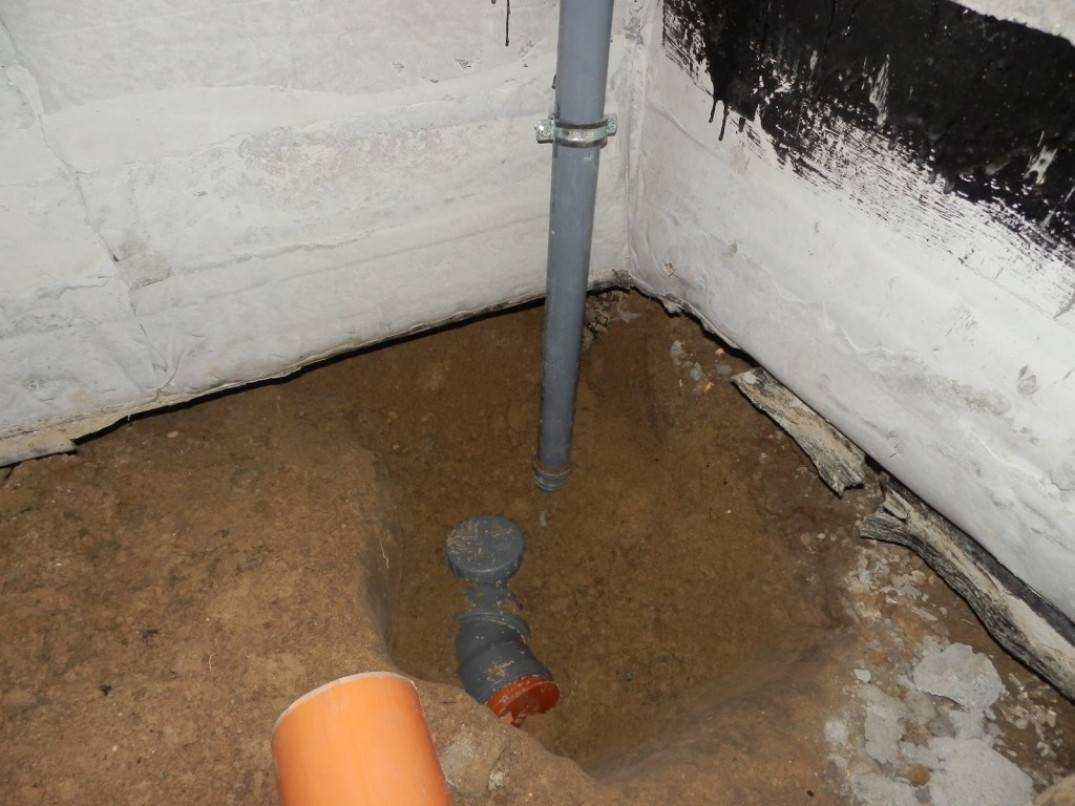

Как прокладываются трубы для слива в бане:

Как выбрать подходящий материал

Современные трубы для организации водоотводной системы делают из высокопрочного пластика. Его срок эксплуатации 50 лет. Применяют трубы из:

• полипропилена;
• полиэтилена низкого давления;
• поливинилхлорида;
• хлорированного поливинилхлорида.

Они не боятся воды, не ржавеют и не гниют. Легко собираются в систему, крепятся друг к другу просто и без особых усилий. Бывают разных размеров, среди которых обязательно найдётся необходимый в конкретных условиях.

И хотя трубы из чугуна прочнее и надёжнее, их в создании слива под баню практически не используют. Их тяжело перевозить и устанавливать, монтаж требует наличия специального оборудования, дополнительных инструментов и специалистов. В итоге получается затратное мероприятие, которого можно избежать.

Не рекомендуются к использованию асбестоцементные трубы. Внутри у них неровная поверхность, которая цепляет мусор. Особенно это опасно, если водоотводная система больше 10 метров.

Диаметр труб для парной со средней степенью эксплуатации – 11 см, для небольших бань достаточно 7 см.

Моечная комната в банеИсточник 2gis.com

Коротко о главном

Система слива сточных вод для бани организуется до начала основного строительства.

Существует 3 способа как сделать полы в бане со сливом: проливной, протекающий и сплошной. Чаще используются 2 последних покрытия.

Выбирают систему водоотведения для конкретного участка, руководствуясь пожеланиями к эксплуатации парной.

Есть 4 основных способа как организовать систему слива воды в бане: приямок, дренажный и сливной колодцы, грунтовая фильтрация. Все способы подходят под разные требования к эксплуатации бани.

Вид канализационной системы

К устройству грамотно спроектированной системы отведения отработанных вод подталкивают не только эстетические нормы, но действующие требования, направленные на поддержание безопасности экологии.

Конструктивных решений автономных канализаций, возводимых при обустройстве бани, может быть множество.

По типу действия независимые системы подразделяются на два вида:

1. Безнапорная система – предполагает движение сточных вод по ней самотеком. Этот эффект достигается за счет правильно выдержанного угла наклона трубопровода.
2. Напорная система – предусматривает принудительную транспортировку стоков с задействованием насосного оборудования.

Канализационную систему для банной постройки сооружают, независимо от того, подведен или не подведен к ней водопровод. В любом случае, сам характер объекта подразумевает обильное использование воды, которое необходимо утилизировать.

При обустройстве самотечной системы угол наклона магистрали определяется диаметром труб.

Самотечная система энергонезависима, но ее довольно проблематично правильно спроектировать при сложном рельефе местности.

Срок службы напорной канализационной системы исчисляется не одним десятком лет, а затраты на ее устройство с лихвой окупаются. Главное – задействовать насосное оборудование, оснащенное измельчителем, который перемалывает попадающие в водосток твердые частицы.

Подключение трубопровода к централизованной системе канализации – менее трудоемкий, но при этом более хлопотный способ. Поскольку применить его на практике могут лишь немногие владельцы бань, изучать подробно его особенности не будем.

Независимо от типа выбранной схемы канализации для бани, крайне важно соблюдать прямолинейность магистрали. Если при прокладке трубопровода предусмотрены точки поворота, то в местах их обустройства потребуется соорудить смотровые колодцы

Вид канализационной системы

К устройству грамотно спроектированной системы отведения отработанных вод подталкивают не только эстетические нормы, но действующие требования, направленные на поддержание безопасности экологии.

Согласно нормам 30-02-97 сбор и отработку стоков из бани и душа необходимо осуществлять с помощью очистных и фильтровальных сооружений, в которых предусмотрена песчано-гравийная отсыпка

Конструктивных решений автономных канализаций, возводимых при обустройстве бани, может быть множество.

По типу действия независимые системы подразделяются на два вида:

1. Безнапорная система – предполагает движение сточных вод по ней самотеком. Этот эффект достигается за счет правильно выдержанного угла наклона трубопровода.
2. Напорная система – предусматривает принудительную транспортировку стоков с задействованием насосного оборудования.

Канализационную систему для банной постройки сооружают, независимо от того, подведен или не подведен к ней водопровод. В любом случае, сам характер объекта подразумевает обильное использование воды, которое необходимо утилизировать.

При обустройстве самотечной системы угол наклона магистрали определяется диаметром труб.

Согласно пункту 18.2 СНиПа 2.04.01-85 уклон канализации в зависимости от диаметра используемых труб должен составлять порядка 15 миллиметров на каждый погонный метр

Самотечная система энергонезависима, но ее довольно проблематично правильно спроектировать при сложном рельефе местности.

Схема обустройства напорной независимой канализации с подключением насосного оборудования в подвале здания, когда септик расположен выше трубы, выходящей из постройки

Срок службы напорной канализационной системы исчисляется не одним десятком лет, а затраты на ее устройство с лихвой окупаются. Главное – задействовать насосное оборудование, оснащенное измельчителем, который перемалывает попадающие в водосток твердые частицы.

Подключение трубопровода к централизованной системе канализации – менее трудоемкий, но при этом более хлопотный способ. Поскольку применить его на практике могут лишь немногие владельцы бань, изучать подробно его особенности не будем.

Независимо от типа выбранной схемы канализации для бани, крайне важно соблюдать прямолинейность магистрали. Если при прокладке трубопровода предусмотрены точки поворота, то в местах их обустройства потребуется соорудить смотровые колодцы

В заключение

Как известно, баня и вода – два неотделимых друг от друга понятия. Трудно представить себе, как можно мыться без воды. С другой стороны, вода и канализация – также дружно уживаются друг с другом. Поэтому, хотим мы того или нет, но отвод сточных вод из бани придется делать, причем с соблюдением всех технических требований к канализации. Иначе, через какое-то время ваш загородный участок может превратиться в «сточную яму». А при выборе планировки бани неплохо было бы остановиться на том варианте, где есть и вода, и канализация.
