Что предлагает современный рынок?
Конечно, есть импортные печи-камины: немецкие, бельгийский, чешские. Однако скажу «про нас».
Например, российская компания ЭКОКАМИН, производит несколько моделей под названиями «Бавария», «София», «Эльзас», «Вена».
Вот дровяная печь камин Бавария. Модель «Призматик»
- высота 940 мм
- ширина камина — 705 мм
- глубина устройства — 535 мм
- мощность (полезная) — 14 кВт
- масса — 168 кг.
- КПД — до 78 %
- длина полена — до 0,5 м
Дымоход вертикальный или горизонтальный. В эконом-режиме, на полной закладке, будет гореть (тлеть) до 10 часов. Топливо: дрова или брикеты. Срок службы 10 лет. О конструкции:
Топка из углеродистой стали (6 мм) обложена огнеупорным (шамотным) кирпичом. Корпус камина, из стали (3 мм). Дверца имеет жаропрочное трёхстороннее панорамное стекло. Благодаря обдуву горячим воздухом, оно (стекло) считается самоочищающимся. Для увеличения теплоотдачи, с боков облицована изразцовыми керамическими панелями.
Верхняя плоскость является варочной панелью на две конфорки, закрываемая при необходимости крышкой. С водяным контуром, подключаемым к трубопроводу. Теплоноситель может быть с естественной или принудительной (с насосом) циркуляцией.
А это угловая печь камин Бавария.
Другой производитель, российская компания METAFIRE, производит модельный ряд печей-каминов, с именами «Ангара», «Волга», Ладога». Ходовые мощности от 9 до 18 кВт. Вариант исполнения: пристенный и угловой.
При полной загрузке дровами (до 4 кг), в режиме длительного горения, может поддерживать тепло, до 8-ми часов. Заявленное производителем КПД — до 70%. Корпус из стали покрыт термостойкой краской. Между топкой и внешним корпусом расположены конвекционные каналы для движения воздуха. Боковая поверхность облицована декоративной керамической плиткой. Топка имеет футеровку шамотным кирпичом и чугунные колосники.
Все модели печей-каминов Ангара, укомплектованы термостойким японским керамическим стеклом. Для топлива, помимо дров и брикетов, возможен бурый уголь.
А это модель с водяным контуром (мощность 18 кВт).
Стальной теплообменник (в 5 мм толщиной), по уверению производителя, эффективный в плане скорости нагрева воды и долговечный. Объём теплоносителя зависит от схемы системы отопления и составляет от 40 до 130 л. Может работать как с естественной, так и принудительной циркуляцией.
Отзывы по Баварии и Ангаре неплохие, хвалят качество и внешний вид.
Предвосхищая возможный вопрос, о том, можно ли изготовить нечто подобное своими руками, отвечу – можно… Но прежде, хорошо подумайте: Вам нужно безопасное и долговечное или тешащее самолюбие изделие. В интернете много всего. Решать Вам.
Улыбнись: Только решишь посидеть у камина, с бокалом глинтвейна, в кресле-качалке… И вдруг понимаешь… нет у тебя, ни камина, ни глинтвейна, ни кресла-качалки…
Надеюсь, изложение понятно. Если, что-то не так, прошу простить. Если было познавательно — подписывайтесь на обновления блога и приглашайте друзей.
Успехов и правильного выбора «долгоиграющих» печей-каминов. До встречи!
Цитата мудрости: Кредиторы отличаются лучшей памятью, чем должники (Б. Франклин).
Как установить печь правильно
Уже в то время, когда строят дом, хозяева обдумывают место, где будет стоять система обогрева. Сам процесс монтажа происходит позднее. В фундаменте дачи специально отводят место для тяжелой конструкции примерно в 200 кг. в готовом виде. В двухуровневом доме стоит обдумать возможность подогрева второго этажа, оборудовав мини-печь или буржуйку и на втором этаже, либо соорудив паровое отопление. Последнее обойдется вам «в копеечку», так как требует проведение варочных работ и установки печных приборов. Держите в доме ковш для своевременного пополнения котла водой. Если он находится высоко, то ковш должен иметь узкий носик для удобства.
Удачное место расположения печи – наружная стена, так вы создадите уют и сможете использовать ее для приготовления еды. Для обогрева всего помещения удобно будет расположить печь по центру.
Монтаж печи-камина по нормативам должен соответствовать следующим требованиям:
- На полу перед печкой укладывают несгораемый металлический лист, который не пострадает даже при длительном горении.
- Стена печи должна располагаться на расстоянии больше 125 см. от дверей и на 120 см. больше от потолка.
- Боковые стороны от стены удаляются на 50 см.
Технические предпосылки к выбору
Если запланирована установка дымохода в деревянном доме, то прежде чем начать монтаж, нужно узнать, какова температура отходящих газов в отопительном приборе в вашем доме? В таблице 1 указана температура отходящих дымовых газов в зависимости от типа отопительного прибора и используемого топлива.
Люди живут в деревянных домах уже тысячи лет и пользуются печами, очагами и каминами, и выработали за это время немалый опыт. Этот опыт собран в регламентах по строительству, монтажу и пожарной безопасности. Проводится установка дымохода в деревянном доме в соответствии с нормативными документами, принятыми государственными инстанциями.
Существует руководящий документ СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Именно этим документом руководствуются государственные контролирующие инстанции.
СНиП гласит, что запрещено расположение легковоспламеняющихся элементов ближе 130 мм в свету от бетонных и кирпичных труб или труб керамических в теплоизоляции. Для керамических труб дымохода без теплоизоляции это расстояние должно быть ещё больше — 250 мм.
Дерево является легковоспламеняющимся материалом, большинство современных утеплителей также легко воспламеняется, а полимерные паро- и гидроизоляционные плёнки тем более. Поэтому мы должны предусмотреть, чтобы эти материалы не касались нашего дымохода.
Особенности правильной установки
Собственно монтаж печей – каминов – процесс стандартный. Однако, есть несколько моментов, которые влияют не только на КПД используемой печи, но и на удобство ее использования. А также дают некоторые другие преимущества.
Например, установка железной печи в доме с подполом может быть выполнена по следующей схеме:
- Печь ставится примерно в середине отапливаемого помещения.
- Перед зольником печи, через который происходит подача воздуха под колосники, делается вентиляционное отверстие.
- Либо сама печь ставится чуть ниже поверхности пола.
- Воздух в поддувало забирается из подпольного объема, куда этот воздух попадает через вентиляционные отверстия с первого этажа.
Таким образом, установка печи в доме с вытяжкой из подпола сушит подпольный объем, не дает там скапливаться сырости.
Еще один момент. Часто установка металлической печи в доме производится прямо на напольное покрытие первого этажа. При этом под печь кладут лист минерита и лист железа.
Однако при выгрузке золы из зольника часть золы оказывается на полу. Если монтаж отопительной печи совместить с изготовлением под нее небольшого подиума из негорючего материала, то выгрузка золы будет производиться «без потерь». Подиум можно изготовить из кирпича, тротуарной плитки или керамзитобетонных блоков. Некоторые товарищи используют для этого даже два рядом положенных бетонных бордюра.
Не стоит только использовать для этой цели шамотный кирпич. Он хоть и жаропрочный, зато слишком хорошо передает тепло. Пол под таким подиумом будет сильно нагреваться. Место шамотного кирпича – в топке печи или кирпичном щитке для лучшего теплосъема с дымовых газов.
Как видите, монтаж печи – камина своими руками возможен, но со строгим соблюдением всех требований по пожарной безопасности.
Типы электрических источников тепла для загородного дачного дома
Если говорить о безопасности, то к таким приборам следует отнести в первую очередь газовые обогреватели. Ведь они снабжены различными системами автоматики, безопасности и контроля.
Но к сожалению, такие приборы не везде могут быть смонтированы. Для установки и функционирования, в первую очередь нужен газ, а также условия, соответствующие эксплуатационным требованиям, предъявляемым к газовым установкам.
Важно! Самый распространённый и эффективный вид обогревателей, в том числе и в деревянных домах, — электрические, установка и эксплуатация которых не предполагает получения каких-либо разрешений
Тепловые вентиляторы
Главное достоинство таких приборов их компактность и возможность быстро нагреть воздух в помещении. Состоят они из спирали, ТЭНа или керамического нагревателя и вентилятора.
Фото 2. Тепловой вентилятор компактного размера является эффективным средством для нагрева воздуха в помещении.
К недостаткам такого теплового прибора надо отнести их значительное потребление электроэнергии, высокий накал спирали, которая в случае попадания на неё пыли может или возгореться, или же заполонить обогреваемое помещение неприятным запахом.
Масляные радиаторы
Радиатор состоит из герметичного корпуса, наполненного маслом, и ТЭНов. Обычно все модели оснащены терморегулятором, а приборы более высокого класса имеют таймеры, позволяющие программировать нагрев, и жидкокристаллические дисплеи, которые отображают параметры работы прибора.
Намного быстрее и равномернее обогревают помещение радиаторы со встроенным вентилятором. Интенсивность их работы зависит от наличия секций.
Конвекторы
Отличаются безопасностью и позволяют быстро нагреть помещение.
Все обогревательные устройства подобного типа компактны, легки в эксплуатации, не требуют постоянного присмотра.
Каждый конвектор, предназначенный для загородного дома, снабжён переключателем режима работы, регулятором изменения значений температуры.
Инфракрасные устройства
Отличаются небольшим потреблением электроэнергии, хорошей нагревательной мощностью, не сушат воздух. Правда, есть одно условие их установки. В помещении с инфракрасным обогревателем не должны присутствовать шерсть, бумага, древесная стружка, которые могут легко воспламениться.
Требования к дымоходу
Подбор элементов осуществляют с учетом требований технических характеристик отопительного прибора. Чтобы система работала бесперебойно, требуется соблюдать основные принципы проектирования дымоходов:
- Предпочтительна круглая форма, так как в углах трубы скапливаются продукты горения и пыль. Круглые дымоходы требуют чистки реже, чем прямоугольный и квадратные.
- Сечение трубы не должно быть меньше диаметра патрубка отопительного прибора. Рассчитано, что на каждый киловатт мощности для обеспечения надлежащего уровня тяги требуется 8 кв. см сечения. Обычно информация о необходимом размере дымохода содержится в инструкции к отопительному прибору.
- Для каждого отопительного прибора требуется установка собственного дымохода. В отдельных случаях можно отступить от этого правила, но тогда приборы должны располагаться раной высоте, расстояние между местами подключений — 1 м и более. А величина сечения трубы должна учитывать суммарную мощность теплогенераторов.
- Суммарная протяженность горизонтальных участков дымохода не может превышать 1 м, нарушение этого правила снижает силу тяги.
- Дымоход заканчивают на 0,5-1,5 м выше конька, на плоской кровле – на 0,5 м выше поверхности.
Схема внешнего и внутреннего дымохода
Видео описание
В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:
- Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
- Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
- Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.
Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.
Пожарная безопасность при эксплуатации камина
Многие считают, что размещать настоящий камин с открытым огнем в доме из дерева попросту опасно. На самом деле это не так
Чтобы избежать пожаров и случайных возгораний, достаточно не допускать ошибок при установке (поэтому важно доверять работу профессионалам), а также соблюдать элементарные меры безопасности при обращении с камином. Несмотря на то, что все с ними знакомы, мы считаем своим долгом напомнить вам эти правила
В заключение хочется отметить, что даже самый качественный камин не заменит полноценной системы отопления, если ваш дом больше одной-двух комнат. Используйте камин вместе с радиаторами или системой “теплый пол”, чтобы в срубе всегда было тепло и уютно.
Устройство основания камина
В зависимости от габаритов и используемого материала вес топки может быть больше 100 кг, а с учетом облицовки иногда и свыше 500 кг. Плюс вес кирпичной перегородки, защищающей деревянную стену дома. Это уже практически 1000 кг. Добавим еще вес дымоотвода. Такая конструкция требует наличия термостойкого прочного основания.
Поэтому перед кладкой камина демонтируется напольный слой и роется котлован. На его дно укладывают слой щебенки, уплотняют и заливают раствором из смеси песка и цемента в соотношении 3:1.
Далее укладывают рубероид для гидроизоляции.
Перед камином на деревянном полу укладывается лист металла.
Для возведения пристенных каминов изолируется примыкающая к ним стена здания с помощью жаропрочных материалов, например, кирпича.
При кладке его основания применяют красный кирпич, при создании топки – огнеупорный. При строительстве дымохода применяются листы металла.
Виды каминов: какие модели можно устанавливать в деревянных домах
В деревянном доме разрешена установка каминов, но со строгими требованиями к монтажу. На рынке представлено много разнообразных моделей. Сложность установки зависит от материалов изготовления топки, вида топлива, конструкционных особенностей дома.
Классический очаг в срубе
Классификация по типу конструкции и месту монтажа
По форме корпуса различают:
Угловые камины. Такие топки устанавливают в углах помещений.
Угловой очаг
Прямые стеновые. Среди прямых конструкций – встраиваемые и пристенные. Встраиваемые монтируют внутри стен, часто используются при установке отопительных каминов для обогрева двух смежных помещений. Пристенные – устанавливают возле стен.
Встраиваемая модель
Изолированные. Круглые, прямоугольные, квадратные, с открытой и закрытой топкой – отдельно стоящие очаги размещают на свободной площади, на расстоянии от стен, часто – по центру гостиной.
Стилизованный под старинную печь камин в деревянном доме-избе
Разновидности топок каминов по типу потребляемого топлива
В доме с деревянными стенами и перекрытиями с особой тщательностью нужно подходить к выбору типа камина. Некоторые конструкции с открытым очагом запрещены к установке в деревянных домах. На рынке же представлено множество топок на альтернативном топливе, которые могут быть смонтированы в любых помещениях без дымоходной части.
По типу топлива камины, которые подходят для деревянных домов, классифицируют:
Классические, твердотопливные. Стандартные дымоходные конструкции, топки которых рассчитаны на применение дров или угля. Такие камины устанавливают в деревянных домах с обязательным устройством отдельного фундамента, изоляции прилегающих поверхностей, перекрытий.
Классический камин
Электрические. Самые надежные, с точки зрения пожарной безопасности, конструкции. Вместо открытого огня прогрев воздуха происходит за счет электроэнергии. А имитацию живого огня создает подсветка внутренней декорации. Электрические очаги просты в монтаже, для установки не обязательно формировать фундамент, дымоход не предусмотрен. Это идеальная конструкция для установки на верхних этажах деревянных домов, в мансардных помещениях. Главное – исправная проводка в надежной изоляции, которая выдержит нагрузку.
Электрический камин: простая установка и безопасность
Биокамины. Сравнительно новый тип каминов, которые оптимальны для монтажа в деревянных домах, – декоративные очаги, работающие на этаноле. Внутри топки – емкость для топлива и керамическая горелка. Преимущество биокамина – полное отсутствие золы, сажи и вредных веществ. Для обогрева помещения такого очага недостаточно, основная функция – декоративная. Существует несколько типов конструкций: настенные, подвесные, напольные и настольные. Особенность – выделение при сгорании топлива пара, увлажняющего воздух. Дымоход – не обязателен.
Подвесная модель на биоэтаноле
Газовые. Внутри камеры устанавливается газовая горелка. Вместо дров используется сжиженный или природный газ. Требования к монтажу не отличаются от требований к установке классических каминов. Обустройство дымохода – обязательно.
Материалы изготовления каминов
Классические очаги с открытым пламенем, работающие на дровах, могут быть изготовлены из металла или чугуна. Такие топки встраивают в декоративные каминные конструкции из камня, дерева, искусственного камня, кирпича. Каминные группы оборудуют дымоходами, которые закрываются гипсокартонной обшивкой. Открытые топки в деревянных домах обязательно оборудуют защитными экранами из стекла или стали.
Чугунная топка с облицовкой керамическими изразцами
Кирпичный камин в деревянном доме – это сборная конструкция на отдельном фундаменте. Для кладки используют рядовой кирпич. Топку выкладывают шамотным (огнеупорным) кирпичом. Вариантов оформления дымохода – два: металлическая труба или кирпичная кладка.
Кирпичный камин с каменной облицовкой
Био- и электрокамины изготавливают из стали и огнеупорного стекла.
Встраиваемый биокамин
Это интересно: Устройство камина — чертеж печи и дымохода с закрытой топкой своими руками в частном загородном доме, Варяг-9
Выбор оптимального места
Для выбора важно учитывать индивидуальные особенности дачного домика:
- материалы стен и плит перекрытий;
- вид нагревательного прибора в зависимости от конструкции, размеров, топлива и материалов из которых изготовлены печи;
- размеров комнаты и мощности обогревателя;
- количества комнат, которые необходимо обогреть.
Разберем основные требования подробнее.
Как выбрать место для отопления нескольких комнат одновременно?
Для дачи подойдет конструкция щитов, выведенных в другую комнату, в которых проходит нагретый воздух и обогревает помещение. Но такой вариант более затратный. Проблема решается просто. На стадии строительства потребуется определиться с местом установки обогревателя и сделать ниши в стенах. Теперь надежно обработав простенки слоем теплоизоляции, устанавливаем печь в проеме перегородки.
Так добиваемся обогрева нескольких помещений 1 печью. Эффективен этот способ при обустройстве комнат с небольшой площадью. Для отопления больших комнат потребуется вызывать опытного печника, который сложит камин с отопительным щитом.
Примеры размещения печи для нескольких комнат:
Как выбрать место для печи, если отапливаться будет всего одна комната?
Печь рекомендуется устанавливать ближе к углу комнаты, здесь она не занимает много места, а выполнив защитный слой теплоизоляции с зеркальной лицевой стороной, вы сможете установить агрегат на небольшом расстоянии от стен и быстрее обогреете домик.
Этапность сборки
Если вы решили собрать камин своими реками, вам понадобится обзавестись: стандартным и шамотным кирпичом, колосниковой решёткой, дверцей со стеклянным окном, заслонками.
Для сборки основной конструкции нам понадобится полнотелый кирпич, в то время как для сборки дымохода, топочного отверстия только шамотный. В составе раствора также должен содержаться определённый процент глины.
От стены до отопительного агрегата должно соблюдаться минимальное расстояние в 200-300 миллиметров. Для сборки используется предварительно подготовленная порядовка.
Дымоходная система может выводиться на крышу дома через фасадную или внутреннюю часть. Если трубы будут проходить внутри помещения, они должны быть многослойными, изолироваться и находится в специальном коробе, который будет располагаться с небольшим зазором в 150-200 миллиметров. Наружная установка подразумевает наличие крепежа, отступ, с последующей герметизацией.
Поверхность пола в помещении с камином также изолируется и герметизируется жаропрочными материалами
Мебель и текстиль располагаются на безопасном расстоянии от очага
При прохождении дымохода через перекрытия, кровлю дома из дерева, важно соблюдать правила пожарной безопасности
На заключительном этапе производим изолирование пространства находящееся перед топочной камерой. Выложить отступ можно керамогранитом, керамической плиткой, камнем.
Разновидности каминов для деревянного дома
Существует множество моделей каминов. Сложность монтажных работ зависит от материала топки, особенностей здания и варианта топлива. По форме корпуса очаги бывают угловыми или прямыми. При этом последний тип также классифицируется на пристенные и встраиваемые модели.
В зависимости от расположения, камин бывает следующих разновидностей:
- угловой прибор монтируется в угловой зоне помещения,
- фронтальный вариант устанавливается у стены,
- автономное устройство ставится посередине помещения и не зависит от расположения стен.
По типу топливу камины классифицируются на следующие разновидности:
- Традиционные твердотопливные модели оборудуются дымоходными устройствами. Они отапливаются дровами или углем.
- Электрические камины более безопасные. Нагрев осуществляется за счет электроэнергии, а не открытого огня. Такие очаги не сложны в монтаже и для них не требуется сооружать фундамент и дымоход.
- Биокамины представляют собой декоративный вариант очага, функционирующего на этаноле. В топке располагается горелка из керамики и резервуар для топлива.
- Газовые имеют внутри камеры горелку. При этом применяется природный или сжиженный газ.
Чугунный или металлический камин часто применяется для домов из древесины. Подобные топки могут монтироваться в декоративные конструкции из камня, кирпича или дерева. Для традиционных устройств обязательно устанавливается дымоход. Открытые топки прикрываются специальными защитными экранами.
Биокамин декоративный вариант камина, работающий на этаноле
Камин из кирпича – это сборная конструкция на фундаменте. Для кладки подходит стандартный кирпич, а для обустройства топки применяется огнеупорный шамотный материал.
Коротко о главном…
Дымоходы бывают одно- и двустенными. По материалу изготовления выделяются металлические, кирпичные сооружения и конструкции из сэндвич-труб. Последний вариант является оптимальным для частных домов. При монтаже дымохода соблюдаются правила его размещения в помещении. От правильности определения диаметра и высоты конструкции зависит её функциональность, а также наличие тяги в отопительном оборудовании.
Технология монтажа через деревянную и кирпичную стену одинаковая, но есть некоторые нюансы: древесина больше подвержена воспламенению и требует максимальной защиты. Во время монтажа нужно соблюдать пожарные нормы, а также учитывать возможные ошибки. Дата: 25 сентября 2021
Подготовка к сборке
Перед тем как установить печку на даче с выходом трубы через стену, нужно подготовиться. Для работы требуется спецодежда и перчатки. Если будет осуществляться резка металлических изделий, желательно надеть защитные очки.
Подбор инструментов и материалов
Для выполнения работы требуются такие инструменты:
- дрель, оборудование для резки материала;
- термоустойчивый герметик;
- заклёпочник;
- хомуты, дюбеля, уголки;
- фольгированный строительный скотч;
- отвёртки;
- уровень, отвес;
- нож;
- стремянка;
- при работе с бетонными стенами потребуется перфоратор.

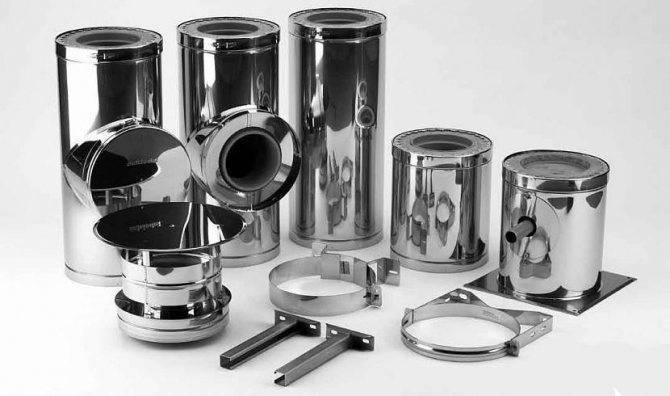

Комплектующие для монтажа дымоходаИсточник vse-postroim-sami.ru
Из материалов потребуется стальной патрубок, при помощи которого горизонтальный фрагмент соединяется с котлом. Ещё нужен тройник для подключения труб, колено (с его помощью конструкция направляется вверх), опорная консоль. Для крепления изделий на стене используются кронштейны, дюбеля. Соединение нескольких труб осуществляется посредством хомутов. Ещё нужен теплоизоляционный материал, защитный колпак.
Выбор места размещения
В доме есть центральные и боковые стены. Вторая расположена со стороны скатов и под свесами кровли. На эту часть попадает жидкость во время дождя (если не закреплена водосточная система). Над центральными стенами располагается небольшой кровельный выступ, поэтому риск попадания жидкости с крыши минимален.
Лучше монтировать дымовыводящую конструкцию по фронтальной стене. Тут учитывается, что на ней по линии прохождения дымохода не должно быть окон или балконов. Если приходится монтировать трубу сквозь свес, то обустраивается качественная огнезащита.
Выбор места для вывода дымохода через стенуИсточник stroychik.ru
Расчёт высоты дымохода
Так как правильно вывести дымоход через стену на улицу в деревянном доме можно только при соблюдении технических требований, первым параметром, который учитывается, является высота сооружения. Он зависит от этажности дома. Если высота здания не превышает 5 м, то минимальный параметр высоты конструкции составляет 5 м. Если пренебречь этим значением, в доме конструкция будет дымить в доме, тяга ухудшится, производительность отопительного прибора уменьшится.
Если труба будет слишком длинной, увеличится расход топлива. При высоте здания, превышающей 10 м, основным ориентиром считается его конёк: он должен быть ниже дымохода на 0,5 м. На указанную характеристику влияет сечение труб и мощность отопительного оборудования.
Высота дымоходаИсточник vosaduly.ru
Расчёт диаметра трубы
Внутренний диаметр конструкции должен соответствовать габаритам патрубка. Любое сужение внутреннего объёма трубы влияет на формирование тяги. На представленное значение влияет мощность оборудования: чем она выше, тем больше внутренний диаметр. Руководствоваться нужно стандартными строительными правилами:
| Мощность, кВт | Внутреннее сечение, см | Минимальный диаметр, см |
| до 3,5 | 14×14 | 15,8 |
| 3,5-5,2 | 14×20 | 18,9 |
| 5,2-7 | 14×27 | 21,9 |
Если учитывать все технологические особенности монтажа, конструкция простоит не один десяток лет без существенных проблем.
