Какое должно быть давление в системе отопления закрытого типа

Причины падения давления

Если вы обнаружили, что в газовом котле низкое давление, причин может быть две:

1. Вышел из строя теплообменник.
2. В отопительном контуре есть утечки.

Любые неполадки в отопительном котле должны быть определены и устранены в сжатые сроки. Падение давления может провоцировать производственный брак, дефекты в расширительном баке, засорение теплообменника, наличие трещин или большой износ. В любом случае, все неполадки следует исправить.

Не менее часто давление в системе падает из-за наличия утечек. В частности, они могут возникать в местах некачественной пайки пластиковых или стальных труб, на стыках с радиаторами, на отрезках с большим износом трубы, а также при наличии трещин резиновой прокладки в расширительном баке, что приводит к попаданию теплоносителя в воздушную камеру.

Установить утечку в резиновой мембране можно, надавив на золотник, по которому в камеру попадает воздух. Если из него капает вода – причина падения давления найдена.

Несколько сложнее установить течи в трубопроводах, если они проходят в стене или под полом. Прежде всего, проводят диагностику видимых отрезков контура, осматривают состояние пола на предмет обнаружения пятен от высохшей воды. Солевые отложения и признаки ржавчины на стыках также могут свидетельствовать о разгерметизации системы.

В некоторых системах есть возможность поочередного отключения отдельных отрезков контура, чтобы легче было выявить утечку.

Если визуальная диагностика состояния закрытого трубопровода не дала результата, выполняют опрессовку. Этим занимаются профессионалы, имеющие опыт и оборудование. Предварительно из контура необходимо слить теплоноситель, изолировав после этого батареи и котел. Затем в контур нагнетают воздух, доводя давление в системе до значения на 20 % выше рабочего. Спустя несколько часов повторно проверяют уровень давления. В случае его падения приступают к поиску утечки. При этом на видимых отрезках трубопровода стыки смазывают мыльным раствором. Там, где мыло начинает пузыриться и шипеть, герметичность контура нарушена.

Далее дефектный шов либо уплотняют, либо производят замену отрезка трубы.

Установка и подключение своими руками

Прежде чем приступить к установке оборудования, необходимо ознакомиться с его конструкционными особенностями. Как правило, это настенные одноконтурные модели, не имеющие отдельной емкости для обеспечения горячего водоснабжения. В таких случаях дополнительно монтируют водонагреватель проточного или емкостного типа.

Подробно следует ознакомиться с прилагаемой к оборудованию документацией и учесть ряд общих правил:

1. Оборудование должно располагаться в зоне доступности, по бокам необходимо оставить пространство для проведения техобслуживания или ремонта
2. Перед монтажом навесного оборудования следует убедиться, что поверхность стены выдержит оказываемую нагрузку
3. Работы должны проводиться преимущественно специалистом. Если такой возможности нет, он должен осмотреть собранную систему перед ее вводом в эксплуатацию

Вводное видео по установке

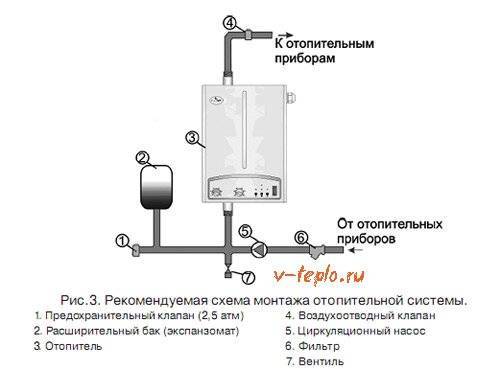

Основные рабочие этапы

Монтаж электрических котлов гораздо проще, чем работающих на традиционных источниках энергии. Отпадает необходимость в хранении твердого или жидкого топлива, обустройстве дымохода и т. д.

Работа делится на следующие этапы:

1. Вначале котел навешивается на стеновую поверхность или устанавливается на отведенной площадке (для навесного и напольного оборудования соответственно)
2. Необходимо убедиться, что установка расположилась на искомом месте без перекосов
3. Продумывается надежное заземление
4. Происходит подключение котла и отопительной системы
5. Пусконаладочные работы

Предлагаемые рынком установки не всегда оснащены бойлером и циркуляционным насосом. В этом случае они монтируются на этапе подключения отопительной системы отдельно.

Под пусконаладочными работами подразумеваются следующие операции: тестирование в различных режимах, удаление попавшего в систему воздуха, проверка герметичности, проверка заземления и т. д.

Другие особенности монтажа

Несмотря на простоту выполняемых работ, установка электрокотлов для отопления дома отличается своими особенностями. Чтоб оборудование не доставляло хлопот, необходимо учитывать определенные правила:

1. Место монтажа должно подбираться таким образом, чтоб доступ к оборудованию всегда был свободен
2. Поверхности вокруг должны быть из негорючих материалом и выдерживать оказываемую нагрузку

Большинство моделей поддерживают работу от сети 220 В, однако для более мощного оборудования необходимо трехфазное подключение
Подключая к электросети, необходимо продумать заземление с использованием медного провода диаметром от 4 мм и установить автоматы требуемых номиналов, УЗО
Для электродных моделей рекомендуется укомплектовывать отопительный контур манометром, обратно-предохранительным клапаном и отводчиком воздуха

Единственная принципиальная разница между настенным и напольным оборудованием – место установки. Подключение и соединение с трубопроводными магистралями происходит совершенно одинаково.

Какие показатели считаются нормальными?

Норматив для автономных систем частных домов – 1,5-2 атмосферы. Более этого уже критичный показатель. Давление в системе отопления в 3 атмосферы приведет к аварии: отопительная конструкция может разгерметизироваться, оборудование выйдет из строя.

Многоэтажные строения в нашей стране обогреваются по закрытой схеме и принудительной подаче энергоносителя. Если условия эксплуатации системы идеальны, то давление в ней около 8-9 атмосфер. Но в старых слабых домах могут быть потери давления, что приводит к его снижению до 5 атмосфер.

Расширительные баки поддерживают напор, не позволяют ему сильно увеличиваться. Их работа начинается при давлении в 2 атмосферы.

Баки отбирают излишки жидкости из трубопровода, за счет этого нормализуется давление. Если объема этих емкостей не хватает, то оно поднимается до 3 атмосфер. Для снижения этого критичного порога используются специальные клапаны.

Нормативные значения давления в системе отопления

Поддержание рабочего давления в контуре отопления позволяет снизить уровень тепловых потерь. Это возможно за счет того, что проходящий по трубопроводу теплоноситель при грамотно подобранной величине давления практически не успевает остыть. Для правильной настройки системы нужно знать, сколько атмосфер в отоплении конкретного типа.

Разным типам отопительных систем свойственны свои нормативные показатели давления:

1. Отопление многоэтажного дома. Для отопительных систем многоквартирных домов характерно высокое значение статического напора, причем его величина напрямую зависит от высоты самого здания. В 9-этажных домах норма давления составляет около 5-7 атмосфер, а в домах с количеством этажей более 12 – от 7 до 10 атмосфер. Давление в подающем контуре всегда составляет около 12 атмосфер. Чтобы такая система могла работать, ее нужно оснащать мощным насосом с сухим ротором.
2. Отопление частного дома. В открытой отопительной системе атмосфера и сама система объединены посредством расширительного бака. Даже если систему укомплектовать циркуляционным насосом, давление в системе отопления частного дома все равно будет совпадать с наружным, поэтому показатель манометра будет постоянно показывать 0 бар.
3. Закрытое отопление частного дома. Давление в закрытой системе отопления частного дома имеет несколько иные характеристики. Во-первых, в такой системе увеличивается статическое давление, повышающее эффективность работы конструкции, а во-вторых, полностью исключается возможность контакта с воздухом. Чтобы рассчитать статический напор в такой системе, нужно умножить на 0,1 расстояние между самой верхней и самой нижней точкой контура. К полученному значению прибавляется 1,5 бар, и результат расчета покажет величину рабочего давления в отопительной системе.

В подавляющем большинстве случаев норма давления в газовом котле закрытого контура составляет около 1,5-2 атмосфер. Существенное превышение этого показателя многократно повышает риск выхода системы из строя – например, может произойти разгерметизация трубопровода или же повреждение отопительного оборудования.

Конечно, большая величина давления повышает эффективность работы отопления, но перед тем, как рассчитать давление в системе отопления, нужно учесть технические особенности конкретного отопительного оборудования. Отдельные модели котлов рассчитаны на давление не более 3 бар, но стандартные изделия могут эффективно работать только при давлении в 2 бар. При настройке отопления нужно сделать все так, чтобы в неактивной системе давление было ниже рабочего на 0,5 бар – этот запас обеспечит стабильную работу оборудования после его запуска (подробнее: “Какое должно быть рабочее давление в системе отопления частного дома – нормы, правила, ограничения”).

Для квартир эта информация неактуальна – измерять или регулировать давление отопления в таких случаях попросту невозможно. Все, что можно сделать – это выбрать радиаторы и диаметры труб в собственном трубопроводе. Например, чугунные радиаторы использовать нежелательно, поскольку при давлении свыше 6 бар они выходят из строя – а настолько низкое давление в системе отопления многоквартирного дома практически не встречается. Трубы с чрезмерно высокой пропускной способностью, в свою очередь, приведут к снижению давления во всем контуре.

Величина давления также напрямую зависит от температуры теплоносителя. В любую отопительную систему заливается определенный объем теплоносителя, при котором давление получается минимальным. Когда система выходит на рабочий режим, давление поднимается – т.е. регулировка нагрева воды позволяет также контролировать напор в трубопроводе.

Для отопительных систем всегда целесообразно использовать расширительные бачки (гидроаккумуляторы). Такие устройства принимают в себя излишки теплоносителя, тем самым не позволяя давлению достичь критического уровня. Чтобы система была максимально надежной, стоит также дополнить ее предохранительным клапаном, который в случае переполнения бака или превышении давления в контуре свыше 3 атмосфер обеспечит автоматический сброс лишней воды.

Закрытые

Для регулировки давления внутри закрытой системе отопления фиксированного объема используется:

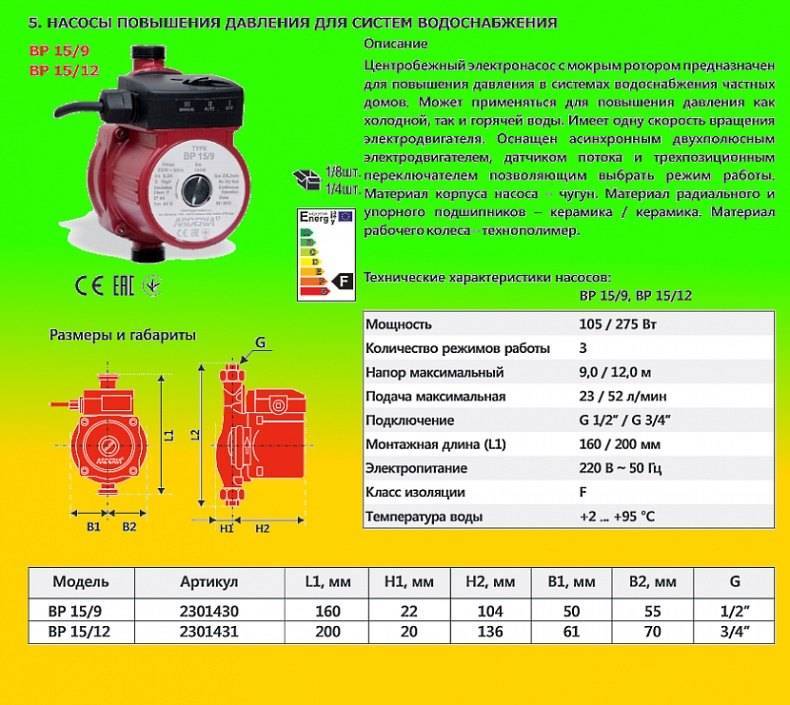

• Подкачка воды. Чтобы этого добиться, проводят коммутацию отопительного контура с системой холодного водоснабжения посредством перемычки. С помощью крана можно решить задачу, как создать давление в системе отопления частного дома, а также заполнить опорожненный перед проведением ремонтных мероприятий контур.

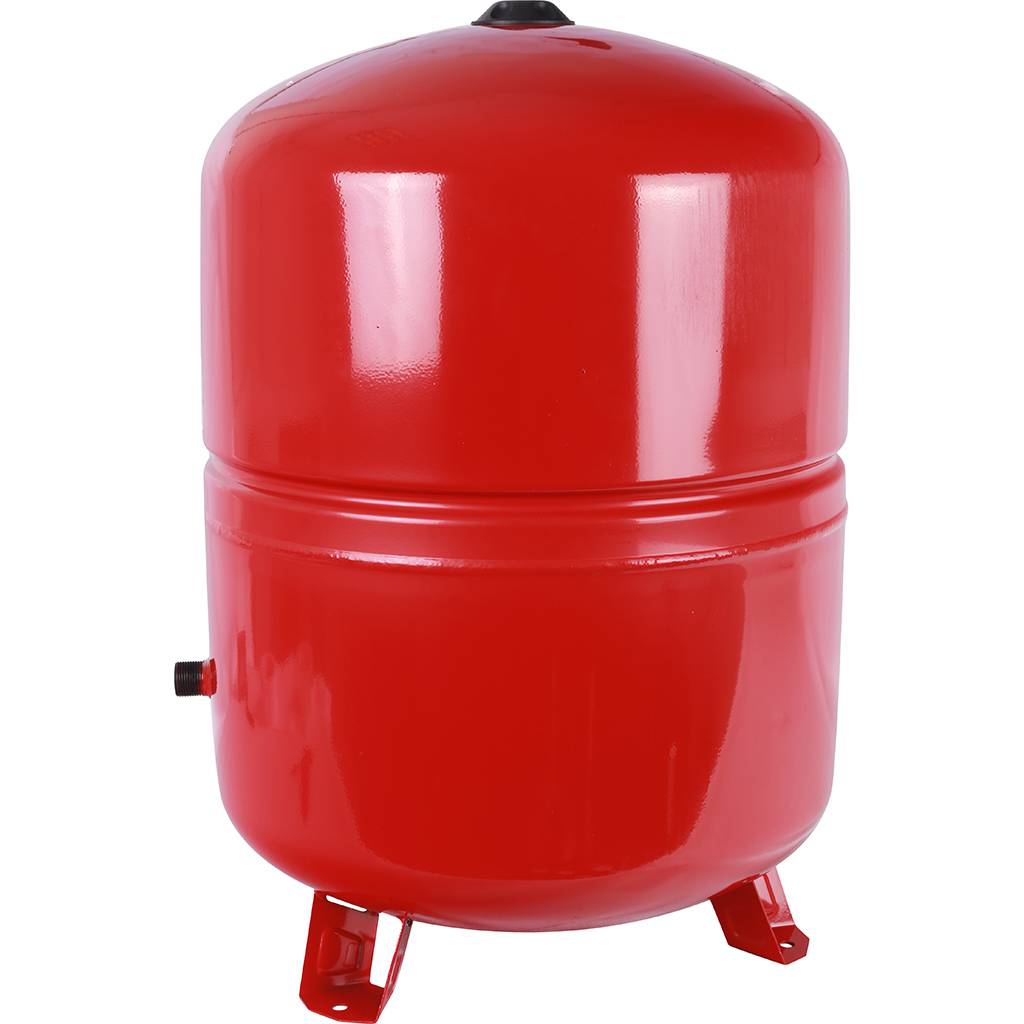

• Мембранная расширительная емкость. Под мембранным баком понимается емкость из стали, состоящая из двух половин. Для разделения используется эластичная резиновая мембрана. Рабочее состояние характеризуется наличием в одной из половин воздуха с избыточным давлением (его еще называют давлением зарядки). В другой половине бака находится теплоноситель. Задача бака такая же, как и в открытой системе: компенсация давления воды в котле отопления при ее нагревании. Воздух отличается от жидкости тем, что его легко сжимать, из-за чего скорость роста давления в контуре на порядок ниже.

Наряду с основной функцией, при помощи емкости удается сглаживать перепады давления внутри закрытого контура. Имеются в виду гидроудары, которые провоцирует внезапная остановка циркуляции. Что касается показателей рабочего давления, то во время отключения котла оно соответствует указанному в инструкции заводскому давлению зарядки бака (1,5 кгс/см2). Верхняя допустимая точка — 2,5 кгс/см2.Предохранительный клапан принято настраивать на срабатывание по достижению 2,5 атм.

Необходимость контроля давления в отоплении частного дома

Уровень давления в отопительной системе дома необходимо регулярно проверять. Как правило, современные модели котлов оборудованы манометрами со стрелкой, указывающей уровень давления. Эти механические приспособления намного удобнее, чем электронные, поскольку не нуждаются в дополнительном питании.

Проведения измерений только рабочего давления в газовом котле недостаточно для диагностики состояния всей системы

Важно, чтобы манометры были установлены на входящей и выходящей из котла трубе, самой верхней и самой нижней точках отопительной системы, а также до и после циркуляционного насоса. Кроме того, желательно разместить манометры на развилках труб.

Зачем отслеживать давление во время отопления дома

Разница напора при подаче воды и при движении её в обратную сторону отражает то, насколько эффективно работает конкретная система.

Небольшая свидетельствует, что теплоноситель успешно проходит по трубам и помещения получают должное количество энергии, а повышение этой разницы с большим перепадом сигнализирует об увеличении сопротивлении участка, сниженной скорости течения и чрезмерном остывании.

Насколько быстрым будет водяной поток и теплообмен между объектами на разных участках системы, возможные потери тепла, КПД сети напрямую отражает показатель общего давления.
Поддерживать его крайне важно для эффективной работы отопительного контура по всему зданию. Стабильность значений позволит сократить теплопотери и обеспечить быстрое распределение теплоносителя по всем уголкам дома практически с показателями температуры, полученной во время нагревания.

Большие перепады на длинной линии теплоснабжения, где много радиаторов с термостатическими вентилями, можно урегулировать с помощью автоматических ограничителей.

Создавать избыточное давление в закрытых системах необходимо для:

• Обеспечения принудительного движения жидкости в трубах;
• Контроля состояния сети по манометру, чтобы своевременно её пополнять или чинить;
• Под давлением происходит более быстрый разогрев.

Домовладельцам интересен второй пункт из этого списка — показания устройства по измерению, чтобы было понятно, насколько исправная и работоспособная вся конструкция отопительного контура.

Как исправить ситуацию

При обнаружении повышения или снижения напора жидкости, прежде всего, необходимо определить, выходят ли отклонения за границы нормы. Если стрелка на манометре находится в зеленой зоне, все в порядке, в белой зоне – давление занижено, а в красной – завышено. Большинство отклонений можно устранить самостоятельно.

Система оснащена двумя клапанами. Один служит для нагнетания теплоносителя, то есть повышения напора, а второй имеет обратное действие и нужен для стравливания жидкости. Прежде всего, стоит воспользоваться одним из этих клапанов в зависимости от типа проблемы. При этом если нужно уменьшить напор теплоносителя, понадобится емкость, в которую будет сливаться лишняя вода.

Для нормализации напора жидкости в каждой закрытой теплосети должен устанавливаться расширительный бак. Это непроницаемая конструкция из стали, состоящая из двух емкостей, одна из которых подключена к системе отопления, а вторая содержит воздух. Разделяет камеры между собой резиновая мембрана, которая при повышении напора смещается в сторону емкости с воздухом, уменьшая тем самым натиск воды.

Более эффективно бороться с перепадами давления можно, если установить предохранительный клапан, воздухоотводчик и манометр. Выполняя каждый свою функцию, эти приборы совместно дают гарантию надежной работы системы.

Манометр демонстрирует, нет ли отклонений от нормы. Воздухоотводчик предотвращает появление воздушных пробок.

Предохранительный клапан при достижении предельных показателей напора воды удаляет из системы ее излишки, направляя их в канализацию или специальный резервуар.

Кроме выше перечисленных методов стабилизации теплосети, существуют приборы, которые полностью автоматизируют контроль и настройку всех параметров системы. Но они имеют высокую стоимость, что делает целесообразность их покупки для установки в частном доме сомнительной.

Открытая и закрытая системы отопления – в чем особенности

Автономные отопительные системы, которые используют в частных домах бывают двух типов:

• открытые, когда через расширительный бачок она сообщается с атмосферой, и вода циркулирует благодаря естественной конвекции: нагреваясь, поднимается, остывая, опускается,
• закрытые, когда система изолирована от атмосферы, и воду внутри нее толкает специальный насос.

Чтобы открытая система работала нормально, котел устанавливают в максимально низкой точке, а расширительный бачок – в верхней. Диаметр труб на выходе из котла – шире, при входе – уже. Эта система подходит для небольших, одноэтажных домов.

Чаще применяют второй вариант. Давление в закрытых системах в небольших домах также должно оставаться в пределах 1,5-2 атмосфер, этого достаточно, если контур не слишком протяженный и не оснащен огромным количеством радиаторов. При высокой этажности или большом количестве комнат в доме возможна установка дополнительного насоса.

Обратите внимание, что при начальном заполнении системы холодным теплоносителем вероятно попадание воздуха. После его удаления первоначальное давление упадет, это естественно

Поэтому его нужно вновь поднять, добавив воды, но немного не доводить до рабочей отметки. После нагрева, следуя законам физики, давление возрастет.

Насос – это основное преимущество данной системы. Его мощность позволяет делать трубопровод сколь угодно длинным, а число радиаторов таким, как вам требуется. При этом их можно подключать как последовательно, так и параллельно. Второй вариант предпочтительнее, поскольку создает меньшую нагрузку на котел.

Удобна закрытая система и для межсезонья, потому что наличие насоса позволяет устанавливать нагрев на минимальные показатели.

Что делать, когда показатели падают или повышаются

В процессе ввода в эксплуатацию, запуска после длительного простоя или во время работы давление в отопительном контуре может меняться. Снижение или повышение напора происходит постепенно либо практически мгновенно. Последнее явление характерно для критического повреждения системы и сопровождается аварийным отключением котла.

Во время нагрева или охлаждения теплоносителя возможно незначительное (в пределах нормы) изменение давления. Обусловлено это несжимаемостью жидкости, которая увеличивает или уменьшает свой объём, получая или отдавая тепло. В закрытой системе, в которой излишкам воды некуда деваться, происходит повышение давления. Для компенсации этого явления устанавливают расширительные мембранные баки. В них воздушная прослойка играет роль демпфера: сжимаясь, она освобождает объём для излишков жидкости, а расширяясь, выталкивает теплоноситель обратно в систему. Это нормальный режим работы, который не требует вмешательства.

Критическое повышение или понижение давления может возникнуть, если мембранный бак повреждён. В этом случае нагрев теплоносителя останавливают вручную либо срабатывает автоматика, смонтированная внутри котла. Превышение напора предельного значения чревато разрывом трубопроводов или разрушением котла, радиаторов или арматуры. Слишком низкое давление может вызвать вакуум внутри системы, что также негативно скажется на целостности оборудования.

Чтобы во время эксплуатации не возникло критической ситуации, необходимо периодически проверять работоспособность мембранного бака. Для этого его на холодную отключают от магистрали, перекрывая запорный кран, и сливают теплоноситель. Подключают со стороны воздушной камеры автомобильный манометр (которым контролируют давление в шинах), проверяют степень накачки. Если значение выше или ниже рекомендуемого, его стравливают либо накачивают.

Кроме плавного изменения напора, возможно его постепенное или резкое снижение. Такое происходит при разгерметизации системы и наличии утечек. В этом случае необходимо тщательно осмотреть отопительный контур и выявить места повреждений. Если видимых утечек нет, проверяют участки скрытой прокладки трубопроводов и состояние дренажных линий.

Установка в частном доме

При подключении резервуара к отоплению частного дома следует определиться с его типом. Подключение каждого вида производится по инструкции и имеет свои особенности.

Особенности подключения ёмкости открытого типа:

• устанавливается непосредственно над котлом в высшей точке стояка;
• корпус резервуара тщательно теплоизолируют;
• обязательно оборудуется аварийный слив жидкости.

Важно! Аварийный слив лучше направить в канализацию, чтобы исключить попадание под горячую струю теплоносителя живых существ. Особенности установки баков закрытого и мембранного типа:

Особенности установки баков закрытого и мембранного типа:

• малые ёмкости крепятся к стене при помощи хомута или подвешиваются на кронштейн, большие — устанавливаются на пол;
• мембранные баки лучше всего устанавливать вертикально, при горизонтальном расположении возможно проникновение инертных газов в теплоноситель;
• устанавливать ёмкость следует таким образом, чтобы её было удобно обслуживать;
• закрытый расширительный бак устанавливается непосредственно перед котлом отопления и насосом в отводящей трубе;
• нагрузка от подводящих труб не должна ложиться на устройство.

Важно! Запрещено прокладывать подводну́ю трубу по полу или подвешивать на высоту. Правильное подключение расширительного устройства производят через отсекающий кран

Благодаря этому бак можно отключить от отопления, исключив завоздушивание труб

Правильное подключение расширительного устройства производят через отсекающий кран. Благодаря этому бак можно отключить от отопления, исключив завоздушивание труб.

Порядок работ

1. Устанавливается и крепится сама ёмкость. Тип установки: напольная или настенная ― определяется объёмом и весом резервуара.
2. Производится врезка в обратную трубу.
3. На резьбу накручивается отсекающий кран.
4. Проверяется давление в системе отопления.

Разновидности котлов

Бытовые газовые котлы весьма разнообразны.

По назначению выделяют 2 группы:

• одноконтурные – работают только на систему отопления;
• двухконтурные – имеют второй теплообменник и при переключении нагревают воду для мытья.

По типу монтажа выделяют:

• напольные – агрегат размещается на полу, точнее говоря, на постаменте или в углублении, может быть очень мощным и работает от любого типа газа;
• настенные – устанавливаются на стену, компактны, легки, но работают только на природном газе.

Различают котлы по способу розжига:

• ручной или полуавтоматический – воспламеняется газ при непосредственном контакте с горящей спичной или искрой от пьезоэлемента;
• автоматический – котел оснащен электророзжигом, который при снижении давления газа ниже критического самостоятельно отключает аппарат.

Электрический вариант несколько дороже, но намного безопасней. Здесь розжиг сам выступает элементом защиты.

По конструкции различают одно- и двухступенчатые котлы:

• одноступенчатые – управляются вручную, не автоматизируются;
• двухступенчатые – позволяют регулировать потребление газа, снижают частоту включений/выключений.

Скачки давления

Снижение напора может быть обусловлено следующими причинами:

Высокое давление более опасно для трубопровода, нежели низкое

• в трубопроводах образовалось большое количество накипи (актуально для регионов, где вода является жёсткой — Подмосковье, кстати, тоже к ним относится);
• небольшие трещины в теплопроводах, которые могли образоваться из-за износа или вообще это заводской брак;
• разрушение непосредственно самого теплообменника, который вышел из строя из-за гидравлического удара;
• расширительная камера повреждена или имеет деформацию.

Собственно говоря, такие проблемы, за исключением проблем с теплообменником, устранить достаточно просто даже своими руками

Можно, к примеру,расширительный регулятор поставить, не стоит забывать и о такой важной детали, как опрессовка: её перед запуском всей системы провести необходимо обязательно!. Много случаев, когда в той же Москве эту процедуру перед сдачей дома в эксплуатацию управляющие компании не проходили, а жильцы потом в буквальном смысле мёрзли от холода, заплатив за жильё десятки миллионов рублей. Правда, касается это в основном многоэтажек, а не частных домов

Правда, касается это в основном многоэтажек, а не частных домов

Много случаев, когда в той же Москве эту процедуру перед сдачей дома в эксплуатацию управляющие компании не проходили, а жильцы потом в буквальном смысле мёрзли от холода, заплатив за жильё десятки миллионов рублей. Правда, касается это в основном многоэтажек, а не частных домов.

Повышенное же давление может быть по следующим причинам:

• движение воды или антифриза остановлено (тут обязательно нужно проверить регулятор, а также бак расширительный и бачок);
• осуществляется постоянная подпитка теплоносителем, что может быть вызвано как и сбоем автоматики, так и неправильными действиями самого владельца дома;
• по периметру движения носителя тепла была перекрыта задвижка или предохранительный клапан;
• образовалась пробка из воздуха (очень часто это случается, когда система циркулирования воды — естественная, это просто бич подобных систем);
• грязевик либо фильтрационный элемент сильно загрязнены.

В общем, проблемы с избыточным давлением решать гораздо сложнее.
