Как изготовить муфельную печь своими руками

Самостоятельное изготовление

Если нет возможности отыскать старую духовку, то придется воспользоваться листовым металлом и электросваркой. По требуемым размерам с помощью болгарки вырезаются из листа металла стенки нашего будущего изделия. Чтобы упростить процесс, печь делают цилиндрической формы. Тогда полоска металла сворачивается в цилиндр и сваривается одним швом.

Металлический круг будет служить одним торцом, а с другой стороны несколько позже установится дверца. Конструкцию необходимо усилить, а для этого придется наварить несколько уголков на места соединения стенок цилиндра и круга.

Сгибаем лист металла в цилиндр

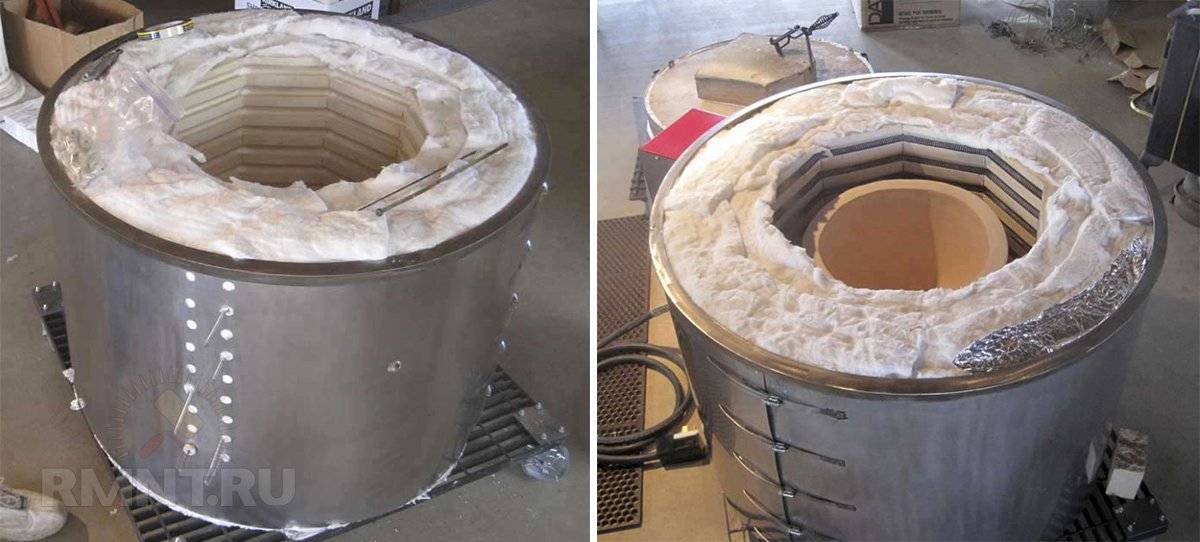

Изнутри стенки получившегося цилиндра обшиваются базальтовой ватой. Этот материал выбран неслучайно. Предельная температура при контакте с открытым огнем составляет 1114°С градусов, материал обладает плохой теплопроводностью, что в данных условиях нам просто необходимо, а также является безопасным для здоровья человека даже при критических температурах.

Грани шамотного кирпича обрабатываются болгаркой таким образом, чтобы в сечении он представлял собой трапецию. Из таких элементов можно составить своеобразное огнеупорное кольцо.

Создание огнеупорного кольца

Так как грани получатся под разными углами, а разбирать конструкцию придется, то рекомендуется на каждом кирпиче поставить порядковый номер. Уложив кирпичи на ровную поверхность так, чтобы внутренние грани «смотрели» вверх, сделайте неглубокие прорези под небольшим углом, в эти прорези будет вставлена спираль. Канавки должны изолировать витки спирали друг от друга и обеспечить распределение нагревательного элемента по всей активной зоне. Теперь снова потребуется собрать кирпичи в кольцо и стянуть их проволокой или хомутом.

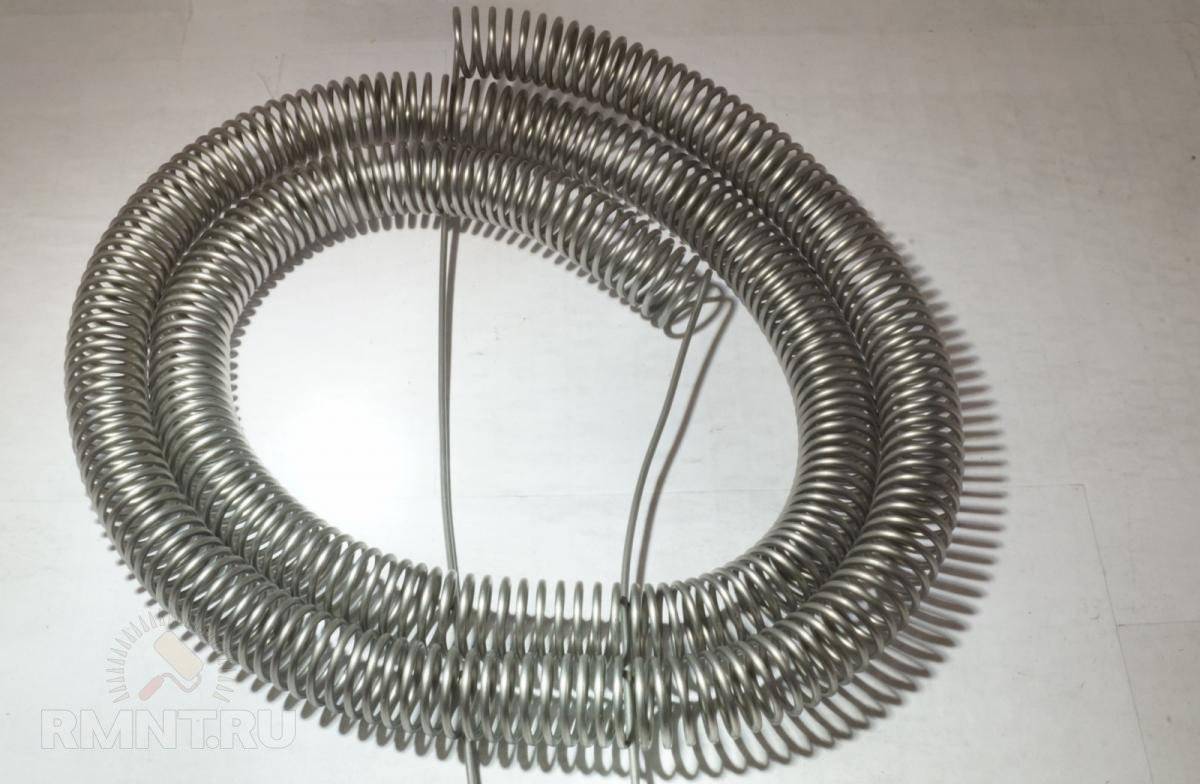

Подготовленную спираль укладывают в канавку, а концы ее выводят наружу, где будут монтироваться соединительные клеммы. Кольцо со спиралью представляет нагревательный элемент печи.

Укладка спирали

Цилиндр с базальтовой ватой устанавливается торцом на горизонтальную плоскость. На дно его помещается шамотный кирпич, чтобы защитить круглую стенку от воздействия высокой температуры. Внутрь вставляется нагревательный элемент, и все пустоты заполняются жаростойким клеем. На высыхание устройства потребуется несколько дней. За это время можно придумать и изготовить дверцу для печи. Чем плотнее она будет закрывать топку, тем дольше будет служить самодельная спираль. Построенная своими руками муфельная печь способна плавить драгоценные металлы, обжигать глину, плавить некоторые металлы.

Полезно знать: Как используется конвекторная печь для обогрева дома, какой она бывает

Для того, чтобы производить обжиг глиняных изделий небольшого размера в домашних условиях можно изготовить более простой вариант печи. Он состоит из электроплитки с открытым нагревательным элементом и керамическим горшком подходящего размера. Класть деталь непосредственно на спирали нельзя, поэтому под нее подкладывают шамотный кирпич и сверху накрывают горшком.

Материалы для создания печи

Дровяная печь для обжига керамики своими руками

Дровяная печь для обжига керамики своими руками – несложная работа. Такие конструкции можно выложить из кирпича или изготовить из старой трубы. Рассмотрим вариант использования стальной 200 литровой бочки. Весь процесс разбит на несколько этапов.

Материалы и инструменты

Предварительно заготавливаем необходимый материал и инструменты:

• шамотный кирпич или другой теплоизоляционный материал для обкладывания внутренней части печи;
• старая 200 л бочка;
• отрезки арматуры для изготовления решетки, на которую укладываем керамику;
• шамотная глина и песок для замешивания раствора;
• строительный уровень;
• мастерок, кирочка и другой инструмент каменщика;
• болгарка с кругами по камню и стали;
• сварочный аппарат и средства защиты;
• огнеупорный старый кирпич для изготовления фундамента.

Только заготовив материал и приготовив весь набор инструмента можно начинать делать печь для обжига глины своими руками из стальной бочки.

Инструкция по изготовлению

Предлагаем посмотреть видео-инструкцию, а ниже пошаговое описание процесса:

До начала работы выбираем место для установки печи и ее эксплуатации:

Лучше работать на улице, поэтому отсыпаем на выбранном участке слой щебня и песка. Выкладываем ровным слоем огнеупорный кирпич

Стараемся положить слой ровно, это важно для нормальной работы оборудования. 1

1

Ставим на болгарку диск по металлу и аккуратно отрезаем донышко бочки. Эта часть будет использоваться нами для изготовления крышки отсека с гончарными изделиями

Отрезая деталь, обязательно надеваем очки и держим болгарку так, чтобы не закусило диск.

2

3

4

Зачищаем заусеницы. Для этого лучше использовать зачистной диск или напильник. Размечаем полость для закладки дров. Ее размеры выбираются произвольно. В нашем случае, размечаем и аккуратно вырезаем полость 300/400 мм. Рез начинаем от кромки бочки.

5

По габаритам нашей заготовки выкладываем ряд кирпичей для подставки.

6

7

Устанавливаем печь на основание и начинаем обкладывать внутреннюю полость кирпичами. Лучше использовать половинки кирпича. Кладем блоки плашмя, все пустоты заполняем раствором из шамотной глины и песка.

8

9

Заканчиваем обкладывать внутреннюю часть в полкирпича на расстоянии 150-200 мм выше края полости для закладки дров. Выше начинаем крепить кирпичи стоя, получается кладка в четверть блока. Теперь используем ровный кирпич, заделываем все пустоты. Малейшая свободная полость приводит к потере тепла. Уложив 1 слой, отмеряем арматуру, отрезаем и укладываем ее на полочку из кирпича нижней части. Расстояние между прутками 40-50 мм.

10

11

На решетку укладываем лист ЦСП или другого прочного огнестойкого материала (чтобы потом туда можно было ставить рабочий материал). Кладем кирпич до верха бочки. Если остается небольшое расстояние до верха, заполняем его раствором глины и песка.

12

13

14

Закрываем печь очищенной от заусениц деталью от донышка. Для предотвращения потерь тепла, в процессе эксплуатации ее можно будет обмазывать глиной.

15

В верхней части печи ввариваем отрезок стальной трубы для соединения с дымоходом. Для него можно использовать сэндвич – трубы или простые стальные.

21

Простая печь для обжига керамики своими руками готова.

22

Дальнейшие действия

Теперь печку обязательно нужно высушить. Закладываем в топку небольшое количество дров, запаливаем и даем им прогореть.

Не стоит пугаться дымовой завесе от каменки – это выгорает остаток масла, краски и грязи со стенок бочки и кирпичей.  После остывания поверхностей печи повторяем операцию еще несколько раз. Только после просушивания можно приступать к выполнению основной работы.

Можно сделать капитальную конструкцию из кирпича, но эта работа потребует много времени и сил для замешивания раствора и кладки блоков.

Подготовка огнеупорного кирпича

Основным и самым первым шагом на пути создания муфельной печи является подготовка огнеупорного кирпича с фасками в нужном месте, для лучшего прилегания стыков при сборке. Для этого возьмем раствор шамотной глины и зальем его в специальные формы.

Важно заметить что:

• Шесть или семь (по выбору) заготовок из огнеупорного кирпича необходимо очень тщательно подогнать в стыках, чтобы муфель получился без щелей. Далее требуется все кирпичи прижать друг к другу фасками и зафиксировать в таком положении специальной стяжкой. Ее можно изготовить из металлической ленты шириной 2-3 см. На концах стяжки необходимо предусмотреть приспособления, натягивающие ленту. После сборки получится шести или семигранная конструкция муфеля.
• Затем, надо выполнить нескольких поперечных пропилов в каждом огнеупорном кирпиче заготовок. В них будет укладываться нагревательный элемент в виде спирали. Канавки выполняются абразивной пилой. В одной заготовке канавки делают с наклоном, а в остальных — горизонтальными. Расстояние между канавками — не менее 2 см, а конфигурация должна совпадать с диаметром укладываемой в них электроспирали.

Сборка и заливка каркаса

Собрав муфель в одно целое, можно приступать к изготовлению каркаса (кожуха). Для этого необходимо подобрать металлическую трубу нужного диаметра. При этом между кирпичами и каркасом должен быть зазор не менее 150 мм, для лучшей изоляции и снижения теплопотерь электропечи. При отсутствии готовой трубы, кожух можно изготовить самостоятельно из листовой оцинкованной стали.

Сборку муфеля и кожуха печи нужно выполнить в следующем порядке:

1. Установить огнеупорную конструкцию на ровную площадку.
2. В двух щитах из теса, толстой фанеры или ДСП вырезать отверстия, соответствующие диаметру кожуха печи.
3. В один щит вдеть нижнюю часть кожуха, а во второй — верхний торец трубы.
4. Щиты требуется скрепить так, чтобы они не сползали по гладкой поверхности металла. Это предотвратит деформирование листового металла и случайный сдвиг с места при дальнейших работах.
5. Затем в пространство между муфельным кирпичом и кожухом аккуратно заливается раствор из жаропрочного и теплоизолирующего материала.

Сборка и проверка печи

Сборка начинается с изготовления дна муфельной печи, которое можно сделать в виде отдельной конструкции. Это облегчит переноску печи по частям к месту ее использования.

• Из оцинкованного листа изготавливается цилиндр с диаметром равным размерам кожуха и высотой 25-30 см. К нему приделываются ножки из трубы или профильного металла сечением 2 см, для исключения пожароопасных ситуаций.
• На нижнем торце заготовки нужно сделать отверстия и сплести через них проволочную сетку. Она будет удерживающим элементом для залитого и затвердевшего раствора из жаропрочного материала. Аналогично изготавливается и крышка муфельной печи, в которой нужно предусмотреть технологическое отверстие для вентиляции.
• В канавках муфеля уложить спираль нужного диаметра, длины и сечения провода, так, чтобы витки не соприкасались. Вывод концов проволоки выполнить через керамические трубки. Остается подвести электропровода и испытать получившуюся конструкцию.

На этом у нас все, встретимся в следующем уроке.

Изготовление тигля из глины

Можно изготовить тигель из шамотной глины. Это недорогой вариант и к тому же обладающий высокой стойкостью к большим температурам. Такую глину используют при кладке печей и ее можно купить в любом строительном магазине. Шамотная глина способна выдержать температуру до 1600 градусов по Цельсию.

Итак, понадобится шамотная глина (продается в мешках в строительных магазинах), жидкое стекло (продается там же) и молотый шамот. Его можно купить или изготовить из шамотного кирпича.

Для того чтобы сделать смесь, из которой в будущем будет вылеплен тигель, берется 7 частей глины, 3 части шамота и на литр сухой смеси 10 ложек жидкого стекла. Смешивается шамот и глина до однородного состояния. После этого потихоньку доливается вода. Чтобы не испортить заготовку можно часть смеси отсыпать, а в случае большого количества воды — добавить сухого порошка. Месить нужно до момента, когда глина перестанет липнуть к рукам.

Только после того, как будет замешана глина нужной консистенции, можно добавлять стекло. При добавлении стекла нужно тщательно все вымешивать до состояния, когда глина перестанет трескаться. Лучше всего в ком глины добавить стекло и раскатать в рулон, потом несколько раз сложить и повторять процедуру до тех пор, пока не перестанет трескаться. Материал для тигля готов. До того момента когда он будет использован, хранить нужно в нескольких слоях целлофана.

Глина есть, теперь чтобы изготовить тигель нужно взять форму, самый простой способ – это использование гипсовой формы. Как сделать такую форму можно найти на любом сайте по лепке из гипса. Итак, непосредственно изготовление тигля.

Перед началом лепки нужно отбить весь воздух из глины, для этого на пол можно постелить газету и несколько раз с силой бросить ком на него, раз десять будет достаточно. Теперь берется ком глины и тщательно вминается в дно формы, после этого небольшими комочками формируются стены изделия. Их толщину можно контролировать по краю формы

Очень важно тщательно приминать глину к форме, чтобы там не образовалось воздушных подушек. После того как тигель вылеплен, нужно сделать ровной внутреннюю поверхность. Для этого достаточно смочить глину водой

Для этого достаточно смочить глину водой.

После этого наступает момент сушки. Форма с глиной помещается картонную коробку и накрывается крышкой. Часов через семь вся вода из глины испарится и форма будущего тигля немного «сядет», так что достать ее из формы не особо сложно. После этого тигель продолжает сушиться в той же коробке, по мере сушки все дефекты сами собой устранятся и горшочек приобретет серый окрас. Иногда могут появиться небольшие трещинки. Их можно замазать мокрой глиной. Далее горшки обжигаются при температуре 800 градусов в муфельной печи. После обжига тигель готов к использованию.

Нагревательные элементы

Первым этапом изготовления самой закалочной печи будет расчёт и поиск нагревательных элементов с последующей их сборкой в единый тепловыделяющий контур. Сделать это можно двумя путями: подбором готовых нагревательных спиралей или их самостоятельным изготовлением.

Выбрать спирали не очень сложно, нужно только гарантировать, что они изготовлены из соответствующего материала и имеют достаточное сечение. Для закалочных печей не рекомендуется использовать проволочные нагревательные элементы с толщиной проволоки менее 0,4 мм. Оптимальный вариант материала спирали — фехраль Х27Ю5Т или Х23Ю5-Н-ВИ. Важнейшее правило при работе с такими сплавами — не нагревать их до окончательного формирования и сборки тепловыделяющего контура.

Расчёт нагревательных элементов нужно проводить индивидуально с учётом размеров топки и соответствующей мощности нагрева. В качестве примера можно взять печь с размерами нагревательной камеры 150х100х300 мм. Чтобы нагреть такое пространство до температуры 1 100 °С, потребуется общая мощность нагревательных элементов около 4 кВт, однако наиболее экономичным нагрев будет при совокупной мощности спиралей в 5,5–6 кВт. При подключении к сети 220 В ток составит 28 А, а общее сопротивление нагревателя — 7,86 Ом.

Используя эти данные, мы легко найдём необходимую длину проволоки с известной электропроводностью. Среднее удельное сопротивление фехраля составляет 1,25 Ом·мм2/м. Если использовать проволоку диаметром 0,9 мм, её сечение составит 0,64 мм2, а значит, сопротивление одного метра будет равным 0,8 Ом. Таким образом, требуется создать нагревательный элемент с общей длиной проволоки 9,83 м. Чтобы скрутить спираль, нужно воспользоваться прутком-оправкой, предварительно рассчитав длину одного витка. Если спираль имеет наружный диаметр 8 мм, длина витка получится чуть более 25 мм, то есть всего нагревательный элемент будет состоять из 393 витков.

В поперечном срезе периметр камеры составляет 500 мм, при нормальной плотности укладки в топке глубиной 300 мм спираль размещается в 5 рядов с отступом от переднего края в 40 мм. Таким образом, общая длина спирали составляет 2,5 метра, навивку нужно равномерно растянуть до этой длины. Если грубо подсчитать, то после растягивания расстояние между витками спирали получится чуть более 5 мм, что обеспечит достаточную плотность нагрева. Если бы шаг оказался выше 8 мм, диаметр проволоки пришлось бы уменьшить, при шаге витков менее 3 мм — увеличить.

Материалы и инструменты для изготовления

Для изготовления самодельной муфельной печи необходимо собрать ряд инструментов и материалов:

• электросварка и электроды;
• болгарка с кругами по металлу и кирпичу;
• ножницы по металлу;
• средства индивидуальной защиты – механический респиратор, очки, перчатки, закрытая одежда;
• листовая сталь для сборки корпуса (подойдет корпус от старой духовки);
• металлические уголки;
• сетка из нержавейки с ячейкой 20х20 мм;
• дверца для печи;
• шамотный кирпич (или любой огнеупорный);
• огнеупорная смесь;
• термоустойчивый силикон;
• кровельный утеплитель (перлит или базальт не менее 15-20 мм толщиной);

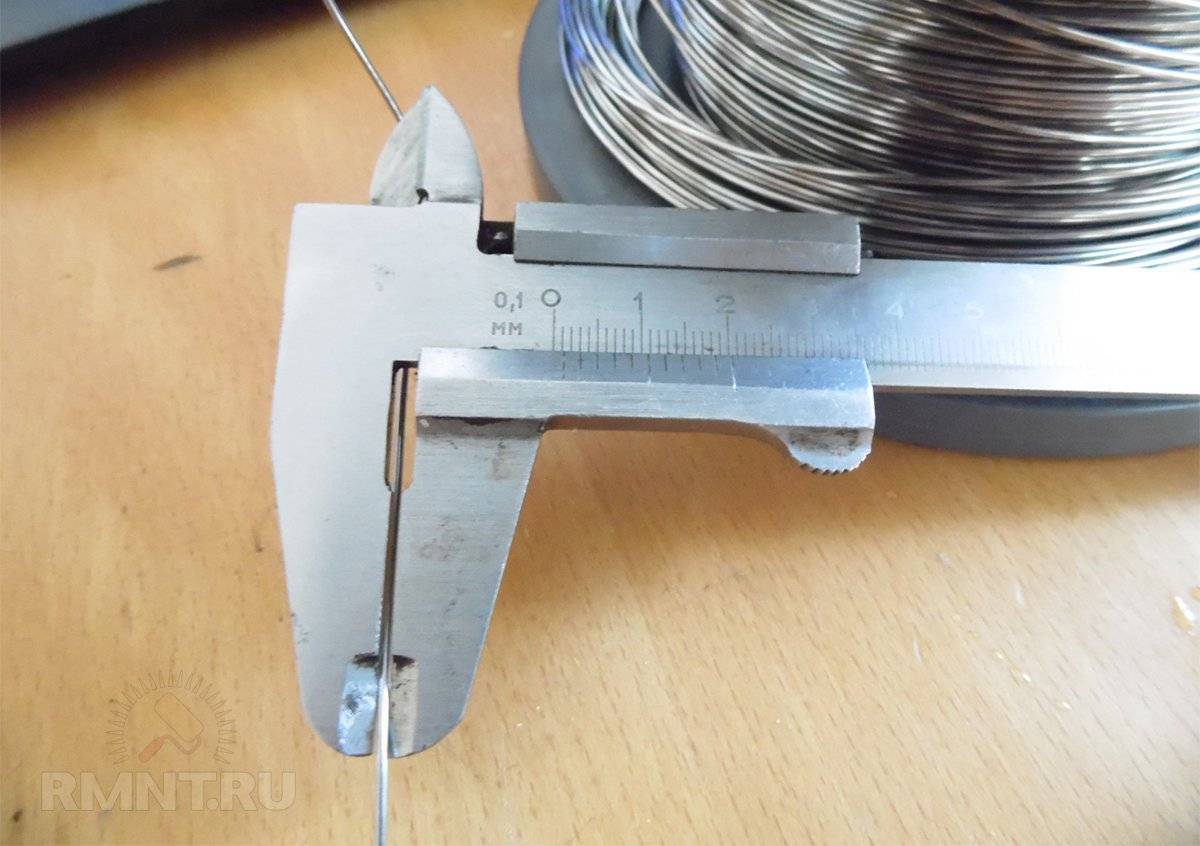

• нихромовая проволока толщиной 1 мм.

Самодельная муфельная печь Если муфельная печь будет иметь самодельный корпус, то листовая сталь должна быть толщиной не менее 2 мм, т.к. ей необходимо выдержать внушительный вес готового изделия. Если для корпуса используется старая духовка, то ее края усиливаются стальными уголками.

Изготовление муфеля

Идеальным материалом для создания самодельного муфеля будет шамотный кирпич. При этом шамотная глина не подходит, потому что она не обладает достаточной теплопроводностью. Для доведения материала до необходимого состояния глину необходимо обжечь при температуре не менее 2000°C, что в домашних условиях сделать нереально.

При использовании шамотного кирпича необходимо учитывать, что нихромовая проволока имеет свойство испаряться, поэтому в самодельных печах лучше не выполнять плавку металлов, имеющих высокую ценность. Для подгонки кирпичных блоков используется болгарка. Для укладки нагревательной проволоки необходимо проделать бороздки. Из кирпичей выкладывается сама печь необходимого размера. При укладке используется огнеупорная смесь, а кирпич на 20 секунд помещается в ведро с водой для лучшего схватывания с раствором.

Сначала выкладывается низ (он собирается сразу на утеплителе, который предварительно обработан термостойким клеем, и на листе стали, который будет низом корпуса), затем стены, потолок укладывается сводом, используя замковый кирпич. Кирпич можно выложить в виде маленького дымохода, когда получится вертикальная печь с муфелем. Затем на внешнюю поверхность собранной печи наклеивается утеплитель в несколько слоев. По размеру изделия варится стальной корпус. Если используется готовый корпус от духовки, то процедура сборки муфеля выполняется в обратном порядке – сначала на внутренние стенки клеится утеплитель, а после этого уже внутри выкладываются кирпичи со швом не более 5 мм.

Дверца

Закрывающая деталь изготавливается аналогично корпусу печи. На ней укладывается кирпич, который для поддержания массы и придания дополнительной прочности приваривается стальным уголком. Петли заменяются более мощными, т.к. масса двери будет большая

Важно, чтобы при закрытии дверца как можно плотнее прилегала к корпусу печи. Для этого на предварительно обезжиренные края корпуса и дверцы наносится термостойкий силикон. Можно воспользоваться уплотнителями, которые устанавливают в духовках

Для более плотного прилегания муфельная печь должна закрываться на клиновой или винтовой замок, тогда герметичность камеры не позволит вытекать теплу

Можно воспользоваться уплотнителями, которые устанавливают в духовках. Для более плотного прилегания муфельная печь должна закрываться на клиновой или винтовой замок, тогда герметичность камеры не позволит вытекать теплу.

Термопара

Контролировать такую высокую температуру может только один вид датчиков – термопара. В ней используются проволочки из разнородных токопроводящих металлов, обычно это алюминий и хромель. Для точности измерения температуры можно воспользоваться готовыми решениями.

Просушка готовой печи

Прежде чем начать термическую обработку деталей, готовое изделие должно выстояться несколько недель, чтобы из него ушла вся влага. Кирпич и швы должны быть полностью сухими, потому что при сильном нагреве есть шанс появление расколов и трещин в кирпиче и утеплителе. Печь должна постоять открытой в хорошо проветриваемом помещении. Проверить качество просушки можно включением на минимальную температуру, у готового к работе аппарата не должно быть пара.

Теплоизоляция печи

В результате описанных действий получается практически готовая топка закалочной печи, её необходимо только поместить в корпус, надёжно закрепить и минимизировать теплопотери. Для этого и пригодится изготовленная заранее ёмкость на ножках.

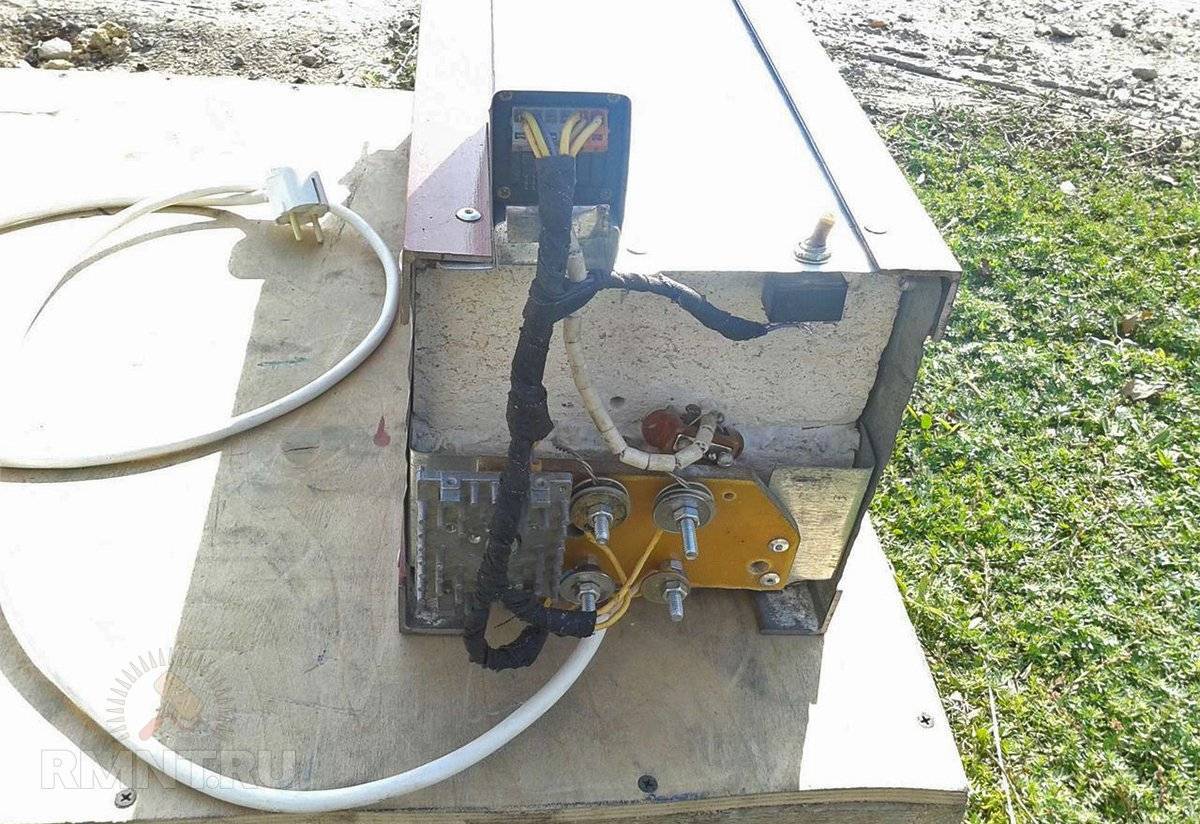

Внутренний объём ёмкости нужно заполнить минеральной ватой плотностью 45–50 кг/м3. Вату нужно свернуть спиралью, сначала укладывая её под наружные стенки и постепенно продвигаясь к центру. Плотность укладки должна быть максимальной, но при этом саму вату нельзя повредить. В итоге в центральную складку нужно поместить топку в сборе. Если плотности ваты достаточно, нагревательная часть не будет проминать утеплитель своим весом. Все выводы спиралей нужно тщательно замотать стеклотканью, вставить между ними дистанционные проставки из обрезков минеральной ваты, а затем вывести через заднюю стенку, подключить на обратную сторону шпилек и установить панель на место.

Чтобы надёжно закрепить топку и установить дверцу, вату нужно примять и утопить на 6–8 см глубже бортов. Поверхность утеплителя нужно несколько раз сбрызнуть алебастровым молоком, чтобы вата отвердилась и перестала интенсивно впитывать влагу. После этого лицевая часть печи заливается смесью алебастра, песка и минеральной фибры. Пока состав не застыл, в него вмуровывают топочную дверцу или закладные для её крепления.

Особенности и разновидности муфелей

Для изготовления муфеля могут использоваться разные материалы, при этом чаще всего применяют керамику или керамическое волокно.

• Керамика значительно снижает температурный перепад между камерой для обжига и электрическими теплонагревательными элементами, а также обладает высокими характеристиками теплопроводности. Однако нагрев керамического материала происходит очень медленно.
• Керамическое волокно, наоборот, нагревается практически моментально и поэтому можно использовать нагревательную спираль с меньшей мощностью. Однако такой материал, очень хрупкий и при максимальном нагреве, выделяет вредные вещества.

Что это такое?

Назначение муфельной печи — создание высоких температур для термической обработки материалов:

Источником тепловой энергии у муфельных печей является электричество или газ. Первый вариант удобнее с практической точки зрения, но гораздо затратнее в финансовом отношении — во время работы электрические муфельные печи расходуют большое количество электроэнергии.

Мнение эксперта
Левин Дмитрий Константинович

Газовые модели обходятся дешевле, но требуют подведения топливных коммуникаций, соблюдения правил эксплуатации газовых приборов и прочих административно-технических норм. Поэтому, большее распространение получили промышленные и лабораторные муфельные печи, работающие на электрической энергии.

Конструкция

Муфельная печь состоит из нескольких элементов, соединенных в единую конструкцию:

• внешнюю часть печи представляет корпус (кожух). Это прочный, обычно металлический короб, образующий емкость для размещения внутренних элементов печи, а также несущий дверцу с запорным устройством;
• слой теплоизоляции. Это важный элемент, по степени значимости сопоставимый с источником тепловой энергии. От качества и рабочих показателей теплоизоляции зависит КПД печи, способность сохранять тепло и общая работоспособность всей конструкции. Теплоизолятор, как правило, состоит из двух слоев — основного (топка из шамотного кирпича) и дополнительного (слой базальтовой ваты или перлита);

В муфельных печах советского производства часто использовался дополнительный слой изоляции из асбестового полотна. Сегодня такая изоляция не используется, так как при нагревании асбест активно выделяет канцерогены, крайне опасные для людей.

нагревательный элемент. Используют спирали из нихромовой проволоки (сплав хрома и никеля, толщина 1-2 мм), свободно переносящей сильный нагрев и не перегорающей в течение длительного времени.

Существуют разные конструкции муфельных печей:

• горизонтальные;
• вертикальные;
• колпаковые;
• трубчатые.

Эти разновидности отличаются друг от друга только конфигурацией топки и способом загрузки, общий принцип работы у всех моделей одинаков.

Порядок расчета электронагревательного элемента

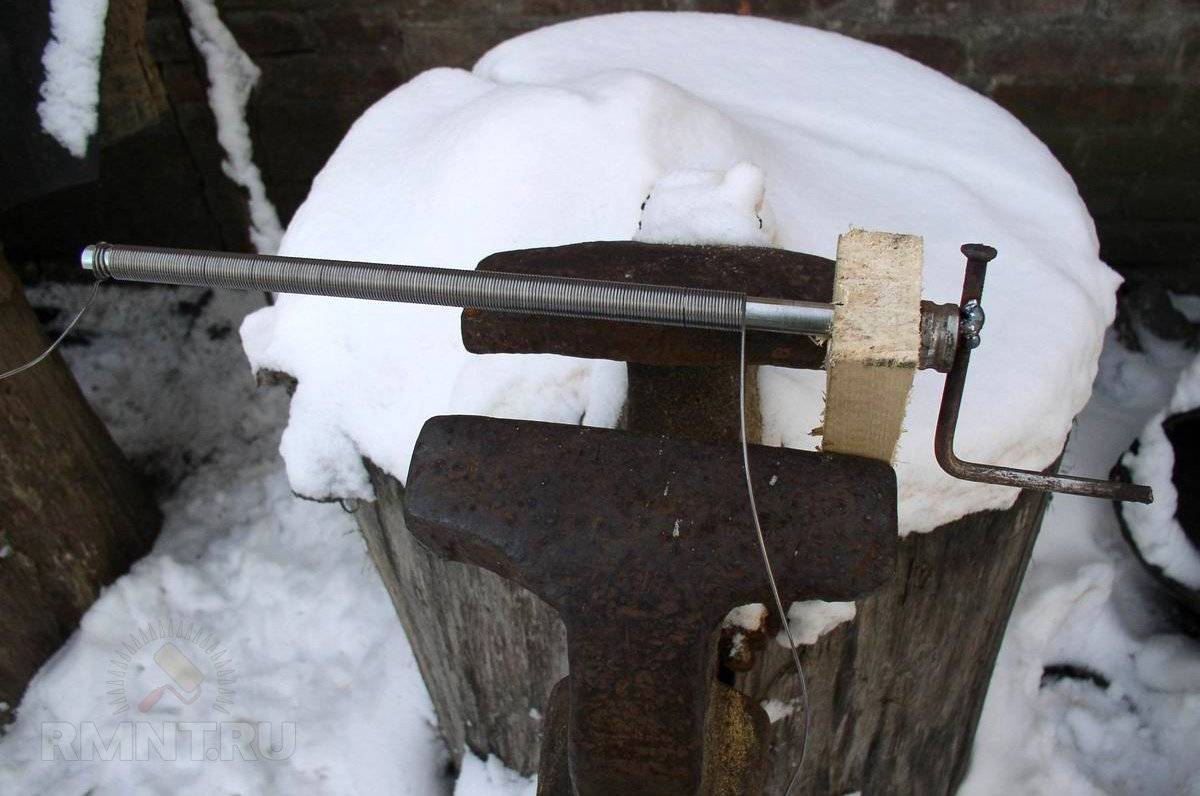

Спираль самодельной муфельной печи изготавливают, как правило, самостоятельно. Для того, чтобы получить эффективное и работоспособное устройство, необходимо выполнить предварительный расчет.

Он преследует две цели:

1. Создание мощной и эффективной печи, способной решать поставленные задачи.
2. Возможность работы на имеющихся электросетях, отсутствие перегрузок и вызванных этим проблем.

Для выполнения расчета необходимо выяснить, каков ток отсечки у электрощитка. Часто для печи проводят отдельную линию, минуя УЗО для домашних бытовых приборов. В любом случае, надо выяснить, какую мощность может выдержать линия, чтобы не оставить без электричества всех соседей.

Мощность печи выбирают исходя из объема нагревательной камеры:

Объем камеры (или муфеля), л	Мощность спирали (Вт/л)
1-5	300-500
6-10	120-300
11-50	80-120
51-100	60-80
101-500	50-60

По данным этой таблицы можно определить, какую мощность спирали следует использовать для имеющегося размера. Величину камеры надо определить для себя самостоятельно, исходя из характера предполагаемых работ. Необходимо сразу подсчитать мощность, умножая объем камеры на показатели таблицы. Если мощность оказывается чрезмерно высокой и невозможной для действующих сетей, размеры уменьшают.

После этого надо вычислить силу тока. Используется формула:

I = P / U

• Где I — сила тока;
• P — мощность (расчетная);
• U — напряжение сети (220 В).

По результатам можно вычислить сопротивление нихромовой спирали:

R = U : I

• Где R — искомое сопротивление;
• U — напряжение (220 В);
• I — сила тока (расчетное значение).

Этот расчет можно выполнять для однофазной сети. Если нужно выполнить трехфазное подключение, и самостоятельный расчет кажется слишком сложным, рекомендуется воспользоваться онлайн-калькулятором, который несложно найти в сети по соответствующему поисковому запросу.

Результаты расчета с помощью калькулятора вполне корректны, но, для большей уверенности, можно проверить полученные данные, продублировав расчет на другом калькуляторе.

Мнение эксперта
Левин Дмитрий Константинович

Вместо нихрома может быть использована фехралевая проволока, которая несколько отличается по своим показателям

Во время использования калькулятора необходимо обратить внимание, для какого типа проволоки производится расчет.

Самодельная газовая муфельная печь

Эта довольно крупная газовая печь предназначена для длительной прокалки чего либо (к примеру опок перед литьём металла), обжига керамики и т. д. Применяемые материалы футеровки позволяют доводить температуру до 1200 градусов. Для этой температуры необходимо исключить применение внутри печи металлов, даже нержавеющей стали. Потому что при этих температурах она поплывёт. Тут уже необходимо применять керамические площадки на керамических же стойках. Но для моих нужд достаточно и 750 градусов, поэтому я отказался от применения керамики на стойках, а применил сваренную из чернушки этажерку, подвешенную на железных же кронштейнах. Полки на этажерке можно переставлять под габариты садки. Конечно, полка из чёрнушки будет корродировать, но можно продлить её жизнь обмазкой мела на жидком стекле, а в последствии и сварить новую.

Постройка печи небольшого объема.

Для создания самодельной муфельной печи небольшого объёма(0.5 литра) материала нужно совсем немного. Несмотря на маленький объём, такая печь достаточно мощная, а температура достигает 1200 градусов. Для начинающих в сфере работы с керамикой, это именно то, что нужно, чтобы попробовать свои силы. (См. также: Колпаковые печи)

Итак, потребуется:

• 1 метр квадратный асбеста;

Труба из циркониевой керамики( длина 15 см, диаметр 5 см);

Каолиновая глина;

Несколько стаканов шамота;

Жестяная банка объёмом 5 литров.

Порядок изготовления муфельной печи.

1. Готовим обмазку для камеры (муфеля): разводим шамотную глину до состояния густой сметаны, в которую примешиваем четвёртую часть асбестовой крошки. В итоге, получаем что-то вроде шпатлёвки.

Глиняную массу аккуратно намазываем на нихромовую проволоку, натянутую на камеру. Слой глины должен быть в пределах полтора сантиметра. Эта проволока наматывается муфель с натягом, отступив полтора сантиметра от края, оставив вывод начала и конца обмотки по пятнадцать сантиметров. Чтобы избежать замыкания между витками, возьмите медный провод, диаметр которого совпадает с диаметром обмотки. Надо намотать обмотку в два повода, затем медный провод понемногу аккуратненько сматываем, и получаем равное расстояние между витками нихромовой проволоки.

Обмазываем всю обмотку глиняно-асбестовым материалом, придерживаясь слоя в полтора сантиметра. Не забываем таким же образом обработать дно муфеля.

Выжидаем пять дней, чтобы всё хорошенько высохло, после чего просушиваем изделие ещё и в духовом шкафу.

Проверяем муфель: подложив под созданное сооружение подставку из теплоизоляционного материала, подсоединяем выходы к ЛАТРу. Напряжение постепенно увеличиваем и наблюдаем, как обмазка начинает выпускать пар. Через 2 часа такого состояния муфель прогревается окончательно и издаёт насыщенно красное свечение.

В корпусе из жестянки проделываем отверстия для выводов, используя фарфоровые проходные изоляторы. Как вариант, пойдут такие же фарфоровые трубки.

Внутри корпуса укладываем пятисантиметровый слой асбестовых листов, сверху засыпаем трёхсантиметровый слой асбестовой крошки.

Устанавливаем муфель точно в середину, выводим выводы наружу.

Аккуратно засыпаем и утрамбовываем крошку в пространстве между муфелем и корпусом до самого верха.

Из асбестового листа нужно вырезать вставку и сделать отверстие, отвечающее диаметру муфеля.

Закрываем этим листом засыпку, фиксируем крышку, поверх которой надо положить несколько слоёв листов асбеста и какой-то груз. Подойдёт 4-5 килограммовый чугунный лист.

Перепроверяем проводку: подключаем к ЛАТРу на 70-80 вольт один час, если ничего непредвиденного не случилось, через каждые полчаса повышаем электрическое напряжение на 40 вольт. Через три часа такой работы температура должна достичь 1000-1100 градусов. После этого печь выключаем, проверку прошла.

Вот, самодельная муфельная печь для керамики и готова, пользуйтесь на здоровье.

Полезное видео

Познакомьтесь с видео, в котором показано, как приступить к изготовлению муфельной печи: какие требуются материалы и инструменты, что нужно сделать в первую очередь, а каких действий совершать не рекомендуется.

Изготовление крышки

• Вырезаете из стали круг, идентичный по диаметру уже полностью собранной конструкции.
• Сверху на клей «садите» шамотный кирпич – он обеспечит достаточную герметизацию.

Привариваете по бокам ручки, чтобы было удобно поднимать и снимать крышку, и щеколда для закрывания.

По краю покрываете огнеупорным силиконом, перед этим обязательно обезжиривается поверхность (подойдет даже «Уайт-Спирит»).

Напомним, когда печь работает, она должна быть закрыта. Излишнее попадание воздуха внутрь приведет к быстрому износу нихрома.
