Устройство котла на опилках и способ его изготовления своими руками

Требование к опилкам

Для твердотопливных котлов рекомендуется применять мелкую хорошо высушенную древесину.

Параметры, которым должно отвечать сырье:

1. Плотность. Она влияет на эффективность функционирования оборудования. Теплоотдача больше от легкой древесины. Поэтому рекомендуется использовать опилочный материал, который остается после работы на фрезерных установках. Показатель составляет 120 кг/м³, а 250 г такого топлива выделяют 1 кВт тепловой энергии.
2. Влажность. Сырая древесина горит плохо, соответственно эффективность обогрева помещений снижается. Нужно использовать только просушенные щепки, влажность которых составляет до 20%. Некоторые модели с автоматизированной загрузкой не работают при закладывании древесины с влажностью больше 40%.

Для удобства рекомендуется применять прессованное твердое топливо. Это также поможет существенно сократить расходы на обогрев жилья.

Правила хранения

В котельных складирование опилок организовывается согласно ГОСТу и нормам пожарной безопасности, которые распространяются на само помещение и отопительное оборудование.

Требования к комнате для топливного сырья:

• хранилище закрытого типа с хорошей вентиляционной системой;
• облицовка стен и пола должны быть выполнены из негорючего материала;
• наличие свободного доступа к щепе и ворошителю.

Принцип работы котла

Конструкция такого отопительного прибора не содержит зольника в топке и дверец. В котел загружается топливо сверху. Емкость заполняется полностью от среза для дымоходной трубы до самого дна. После этого круглым плоской формы стальным листом горючая масса плотно придавливается.

К круглому грузу вертикально приварена труба. Через нее в топку проходят воздушные массы. Вторая часть ее выходит наружу через отверстие в крышке. Именно с помощью такой трубы проводится розжиг отопительного оборудования.

Сначала начинает в котле гореть верхний пласт топлива и тепло проникает в нижнюю часть конструкции

Скорость сгорания контролируется с помощью заслонки, которая находится на конце трубы. По мере сгорания топлива тяжелый груз опускается ко дну. Система имеет дымоходную трубу, через которую выходят все продукты сгорания.

Конструкция котла на опилках

Котел правильнее называть целой станцией, состоящей из нескольких элементов:

1. Шнековая система. Она обеспечивает автоматизированный процесс поступления опилок в бункер и топочную камеру.
2. Воздушный насос. Такие отопительные котлы не способны работать без принудительного нагнетания воздуха в топку. Воздушный насос присутствует и в устройствах, предусматривающих ручную закладку опилок. Воздух нагнетается в топку вентиляторами таким образом, чтобы образовалось необходимое давление и завихрение пламени.
3. Камера газогенерации. Она присутствует не во всех моделях, иногда ее приходится устанавливать дополнительно. Отопление опилками возможно и без данного элемента конструкции. Эффективность обогрева при наличии газогенераторного отсека увеличивается на 30-40%, а в дымоход уходит почти полностью остывший воздух. В результате этого все полученное от сжигания опилок тепло аккумулируется и передается теплоносителю.
4. Вытяжной вентилятор. Он необходим в том случае, если присутствует камера газогенерации. Так как остывший газ становится причиной снижения тяги, его выведение возможно только благодаря использованию вытяжного устройства.
5. Автоматика. Она служит для контроля над температурным режимом и скоростью поступления опилок в топочную камеру. Если необходимо, можно купить оборудование, позволяющее управлять дистанционно. При возникновении непредвиденных ситуаций хозяин дома получит оповещение на мобильный телефон.

Актуальность и преимущество печей на опилках

Современный мир все больше осознает угрозу исчерпаемости привычных видов топлива. В развитых западных странах, особенно в Европе, находящейся в зависимости от поставок газа и нефти из других стран, ведется активный поиск альтернативных видов топлива. Актуальным остается также поиск отопительных устройств, способных преобразовать это топливо в тепловую энергию.

В результате работы инженерной мысли были созданы некоторое количество новых моделей печей. Отдельно хотелось бы сказать про печь на опилках.

Опилки для нашей страны до сегодняшнего дня являются бросовым видом топлива. Деревоперерабатывающие предприятия до сего дня не наладили их использования в отопительных целях. Они предпочитают утилизировать их каким-либо примитивным образом.

Поэтому создание печи на опилках оказывается крайне выгодным для населения, особенно если речь идет об отоплении дачного домика, гаража, теплицы или мастерской.

Модифицированные печи

Самыми перспективными на сегодняшний день считаются печи длительного горения. В большинстве своем это пиролизные, или газогенераторные печи. В своей конструкции они имеют две камеры сгорания. Первая, нижняя камера, предназначена для загрузки топлива. Здесь твердое топливо при минимальном доступе кислорода доводится до состояния тления. Печи длительного горения на опилках имеют нижнюю камеру, в которую помещают брикеты из опилок. Во время тления выделяется горючий газ в большом объеме. Этот газ без остатка сгорает в верхней камере. Именно сгорающий газ передает свое тепло воздушному потоку, циркулирующему либо во внешнем кожухе печи, либо в системе трубок. Так печь на опилках быстро разогревает воздух в помещении до необходимой пользователю температуры.

В печной заслонке устанавливается система управления интенсивностью горения. Благодаря ей, впервые среди моделей металлических печей, появляется возможность регулировать температуру в печи и в помещении. Печи на опилках длительного горения могут работать одновременно и на других видах твердого топлива: щепе, брикетах торфа, дровах

Универсальный характер обогревательных устройств особенно привлекает внимание населения

В большинстве своем под работу на опилках настраиваются печи Бутакова и Булерьян. К сожалению, печи Булерьян стоят недешево, и способны функционировать исключительно на брикетированном топливе, обладающим определенным уровнем влажности (сухости). Куда более демократичными ценами отличаются печи Бутакова.

Делаем печи сами

Народные умельцы, настроенные на экономичный способ обогрева дачного домика, гаража или мастерской, стремятся использовать самодельные печи на опилках. В этом случае экономия получается двойная: нет затрат на приобретение дорогостоящего печного оборудования, и минимизируются расходы на приобретение топлива (опилок россыпью).

Во всемирной сети мастера выкладывают оригинальные схемы печи, которую они создают собственными силами. По своему устройству она отличается крайней простотой, требует небольшого количества материалов для изготовления, находящихся под рукой

Так же важно обеспечить оборудование дымоходом для печи или котла

И самое главное – топливо в него загружается россыпью, без затрат на изготовление брикетов и сушку.

Это – обычная круглая однокамерная буржуйка, со вставным цилиндром для опилок. Как правило используют такую печь буржуйку для дачи и не жилых помещений. Перед растопкой печи вставной цилиндр вынимается, в его середину вставляется сердечник. Затем вокруг сердечника укладываются слоями опилки и трамбуются. Цилиндр помещается в корпус буржуйки, сердечник вынимается, и остается пространство, через которое в опилки поступает воздух, необходимый для горения. Печь на опилках своими руками изготавливают довольно часто, поэтому технология ее эксплуатации отработана хорошо. Розжиг производится снизу, из зольного ящика. Полностью загруженная опилками печь способна обогревать помещение в течение 12 часов, а то и больше.

Подойдет для любого помещения

Самодельная печь на опилках как и печка слобожанка может быть использована как для полноценного обогрева жилища или производственного помещения, а также для домашней коптильни. Так обогревательные устройства на альтернативных видах топлива широко используются населением с целью сокращения расходов на энергоносители. В этом предприимчивое население обгоняет слабо реагирующих крупных производителей отопительных устройств. Перспективность использования дешевых видов топлива проверяется на практике весьма энергично и изобретательно.

Особенности эксплуатации

Для загрузки топлива снимают крышку и прижимной круг вместе с трубой. На дно засыпают топливо до самого дымохода, которое максимально уплотняется. Поверх него кладут небольшие веточки, а на них бумагу или тряпку, смоченную керосином. Сверху вставляют прижимной круг и закрывают крышкой. После того, как топливо начнет гореть, воздушная заслонка перекрывается, и печь можно оставить на несколько часов до следующей загрузки горючего.

В котлы длительного горения подбрасывать опилки при запущенном процессе нельзя. После его закладки и до полного сгорания печь не открывается. Возможно увеличение или уменьшение силы горения, при этом теплообразование будет также увеличиваться или снижаться. Процесс горения начинается снизу по центру, и распространяется по сторонам. По мере сгорания, спрессованное топливо опускается, обеспечивая процесс горения на время 8-10 ч.

Основное требование к топливу – это возможность его хорошей прессовки внутри камеры сгорания, в центре которой расположен воздушный канал. Размер печки выбирается, исходя из расчетного времени сгорания топлива. Так, начавшееся горение со средины наружу продолжается до полного перегорания материала со скоростью 3 см/ч. Загрузив опилки в емкость, диаметром 30 см., процесс будет продолжаться до 6 ч.Количество теплоты, образуемое при горении, зависит от диаметра и глубины печи. В высокой и узкой конструкции нагрев будет происходить быстрее, а изделие с большим диаметром сделает процесс долгим и жарким.

5 Изготовление своими руками

В продаже сегодня можно найти различные модификации отопительных автономных котлов, работающих на щепе и опилках. Несмотря на все свои преимущества, они имеют один существенный недостаток — высокую стоимость оборудования. Поэтому многие дачники и владельцы частных домов изготавливают универсальные в использовании котлы самостоятельно, благо простая конструкция такого оборудования позволяет сконструировать его даже при отсутствии соответствующих знаний и опыта работы.

Для изготовления котла на щепе своими руками потребуются следующие инструменты и материалы:

• Труба округлой формы диаметром 5 сантиметров.
• Прямоугольный профиль 40 на 60 миллиметров.
• Болгарка или резак для металла.
• Электродрель.
• Сварочный аппарат.
• Рулетка и молоток.

В сети можно найти различные чертежи исполнения котлов, работающих на опилках и щепе. Проще всего такие отопители выполнить на основе трубы или газового баллона. Нужно лишь использовать прочную толстостенную сталь, что позволит обеспечить долговечность изготовленного своими руками котла.

1. 1. С газового баллона снимается вентиль, и выпускается весь газ. По линии сварного шва срезается верхушка, после чего болгаркой или вручную края зачищаются, убираются все заусеницы. В последующем заготовка из газового баллона будет использоваться в качестве корпуса топки.
2. 2. Отрезанную верхнюю часть баллона также зачищают, после чего подгоняют к основанию корпуса топки. По краям заготовки сверху приваривается окантовка, которую выполняют из полос толстостенной стали.
3. 3. В крышке высверливается отверстие, в которое вваривают трубу для подачи воздуха.
4. 4. В верхней части корпуса топки дрелью проделывают отверстие, которое необходимо для крепления дымоходной трубы. В полученное отверстие вставляют и заваривают железный патрубок.
5. 5. Конструкция топки на опилках подразумевает наличие груза, который сверху придавливает топливо, регулируя тем самым его скорость сгорания. Груз делается из листового толстостенного металла, который вырезается по размерам внутреннего диаметра баллона. По центру диска выполняется отверстие, которое по своему диаметру идентично трубе, врезанной в крышку котла.
6. 6. К внутренней поверхности круглого груза рекомендуется приварить железные рёбра, что позволяет рассеивать воздушные массы, увеличивая эффективность отопительной установки.
7. 7. Из металлического листа выполняется водяная рубашка, по которой будет циркулировать теплоноситель. Водяная рубашка располагается снаружи топки, имеет форму и размеры корпуса.
8. 8. К корпусу топки по кругу приваривают рёбра жёсткости, которые защищают водяную рубашку от ее температурной деформации.
9. 9. Водяную рубашку крепят к металлическим ребрам жесткости.

На этом работа по изготовлению отопительного котла завершена. Необходимо провести пробный пуск, проверить качество сварки, а также удостовериться в отсутствии протечек водяной рубашки, по контуру которой циркулирует теплоноситель. В последующем возможна модернизация отопительного котла, к которому дополнительно монтируют бункер с опилками и шнековый механизм для автоматической загрузки стружки в камеру сгорания.

Выполнив самодельный пиролизный котел на опилках и щепе, можно не только решить проблемы с обогревом небольшого частного дома или дачного строения, но и сократить расходы на проживание за городом в зимнее время года. В специализированных магазинах можно приобрести уже готовые изготовленные промышленным способом котлы, имеющие один или два контура, отличающиеся полной безопасностью в эксплуатации и оснащённые управляющей автоматикой.

При необходимости можно изготовить универсальные варианты автономных отопителей, которые будут различаться своими показателями мощности, длительностью работы от одной заправки топливом, а также рядом других характеристик.

Как работает агрегат

Обычные твердотопливные котлы способны проработать на одной закладке около 6-7 часов. Если по истечении этого времени в топку не подбросить очередную порцию топлива, это приведет к снижению температуры в доме. Причина кроется в циркуляции основного тепла в помещении по принципу свободного движения воздуха: после нагревания он поднимается вверх и выходит на улицу. Тепловой ресурс одной закладки дров прибора длительного горения рассчитан на 24-48 часов. В отдельных моделях горение поддерживается почти неделю.

Секрет здесь в следующем: в отличии от традиционных котлов, схема котла длительного горения включает в себя не одну, а две камеры сгорания. Первая из них предназначена для сжигания топлива, вторая – для поступивших из первой камеры газов. Качество процесса во многом зависит от своевременной подачи воздуха, для чего в конструкции имеется вентилятор. Подобный подход является инновационным: его впервые представила литовская компания Stropuva в 2000 году, после чего чертежи твердотопливных котлов длительного горения были взяты на вооружение ведущими производителями котельного оборудования.

На сегодняшний день агрегаты, работающие по этому принципу, являются наиболее недорогим и практичным вариантом обогрева домов в местностях, лишенных газификации. Сутью работы приборов данного типа выступает горение верхнего топлива. Обычно месторасположением топки является нижняя часть: как следствие, холодный воздух после нагревания имеет возможность подниматься вверх. Котлы длительного горения очень похожи на пиролизные: выделение основной порции тепла происходит не от сгорания твердых брикетов, а от выделившегося при этом газа.

Для сгорания внутри конструкции имеется специальное закрытое пространство. Камеры соединены между собой телескопической трубой, по которой выделившийся газ из первого отделения поступает во второе. Процесс его дожига сопровождается смешиванием с холодным воздухом, нагнетаемым вентилятором. Эта процедура проистекает без пауз, до полного перегорания топлива. Она отличается достаточно высоким температурным режимом – до +1200 градусов.

Причина медленного прогорания заключается в нагнетании воздуха, в результате чего прогорает только верхняя часть топливной закладки. Увеличение подачи воздуха происходит только после полного перегорания верхнего слоя. В продаже имеется целый ряд нагревательных приборов, сутью работы которых является один и тот же чертеж котла длительного горения на дровах. Разная степень их экономичности и эффективности объясняется различием размеров, материалов изготовления и наличием дополнительных функций. Для работы универсальных ТТ котлов можно использовать любое топливо, что значительно упрощает их обслуживание. Наиболее экономичными моделями считаются дровяные ТТ котлы.

Правильная установка котла: пошаговая инструкция

Многие потребители, приобретая твердотопливный котел и ожидая от него эффекта длительного и экономичного прогорания сырья до заявленных до 7 дней, через какое-то время обращают внимание на то, что прибор не обеспечивает заявленной экономичности. И дело здесь вовсе не плохом качестве или браке котла, а в допущенных ошибках при подключении

Установка ТТ котла своими руками

Конечно, учитывая сложность конструкции и ответственность данного мероприятия, многие доверяют установку ТТ котла длительного горения мастерам. Однако, следуя нашей подробной пошаговой инструкции, можно и самостоятельно, без посторонней помощи, установить котел. Хотя без помощника вам в этом деле не обойтись, ведь вес прибора составляет не менее 50 кг.

На этапе подготовительных работ, следует сразу продумать, где будет установлен котел. В идеале, конечно, оборудовать отдельную котельную.

котельная в частном доме

Учитывая, что твердое топливо все-таки создает определенную грязь, такая отопительная система должна быть произведена в отдельном нежилом помещении. Но если мощность котла небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной».

Схема вентиляции в котельной

Чтобы у людей, производящих обслуживание котлов и его розжиг не возникло проблем с дыханием, в котельной должна обязательно быть оборудована система вентиляции. С улицы должен поступать чистый воздух.

Подготовьте следующие инструменты:

1. Слесарный набор (разводные, рожковые, накидные ключи).
2. Строительный уровень.
3. Дисковая пила.
4. Отвертка и набор насадок.
5. Маркер.
6. Пистолет для герметика.

Слесарный набор инструментов

Кроме самого отопительного твердотопливного котла, необходимо будет еще приобрести материалы для подключения котла к отопительной системе.

• Муфта стальная (3 штуки).
• Шаровой кран со сгоном (2 шт) с диаметром 50 мм.
• Металлическая труба для подключения котла.
• Герметик (огнеупорный).
• Сантехническая подмотка.

Этап 1. Подготовка и защита помещения.

К вопросу пожаробезопасности следует подойти со всей ответственностью.

1. Определяемся с местом, где будет расположен котел. Если в доме производится замена устаревшей модели на более современную и производительную, то место вместе с дымоходом уже подготовлено. Если же система отопления конструируется с нуля, то следует сразу продумать систему отвода газов и расположение котла в помещении. Место под установку котла должно обеспечивать удобную эксплуатацию и прямой доступ. Комната, где устанавливается твердотопливный котел, должна быть нежилой.





















2. Основание, на котором будет размещаться котел, необходимо перекрыть металлическим щитом. При этом размеры щита должны на 25% быть больше самого прибора. Если мощность прибора превышает 50 кВт, то устанавливать такой агрегат следует на фундамент из бетонной стяжки. Как правило, высота такого фундамента должна составлять от 100-150 мм выше уровня пола. При этом фундамент должен иметь отдельную от пола стяжку.

Установка котла на металлический лист

При монтаже маломощного агрегата, допускается установка котла на черновую стяжку из бетона.

Обязательно проверьте уровень наклона фундамента. Он должен быть идеально ровным. При необходимости (если пол не ровный) следует выложить фундамент из кирпича.

1. Нарисуйте маркером или мелом на полу место, где будете устанавливать котел и внимательно перепроверьте все расстояния. Соблюдайте расстояние от стен (регламентировано СНиПом). От топочной двери до стены расстояние должно быть не менее 125 см. Расстояние между боковыми частями и задней стороной котла и стеной должно быть не менее 700 мм.

1. Стену, которая примыкает к передней части котла (где расположена топка и дверца) наносим слой штукатурки толщиной в 25 мм. Дополнительно устанавливаем металлический лист на уровне выше котла на 25-30 см.

2. Освободите новый котел от заводской упаковки.
3. Установите котел на подготовленный фундамент и снова проверьте уровнем, насколько ровно стоит прибор. Патрубок выхода газов должен находиться на одном уровне с трубой дымохода. Если линия не будет ровной, то может быть нарушена тяга в процессе эксплуатации.
4. Вставьте все необходимые элементы котла, поставляемые отдельно (зольник, дверцы).

Нормы пожаробезопасности

Устройство и методы изготовления

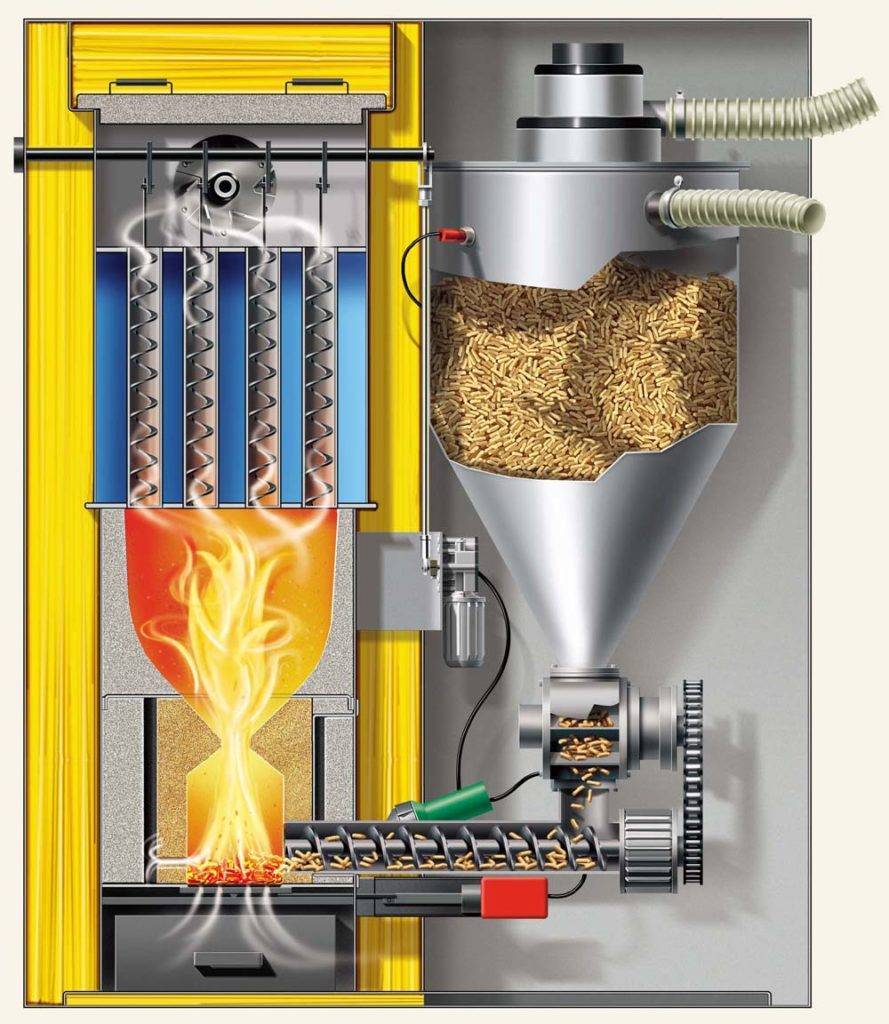

Принцип, по которому работают котлы на опилках, простой. Сжигание сырья осуществляется при помощи контролируемого длительного горения, трехступенчатой подачи атмосферного воздуха и вторичного дожига продуктов сгорания. При этом топливо проходит несколько стадий:

• загрузку в бункер, где находится шнек, который чаще всего расположен вне помещения;
• поступление при помощи червячной передачи в хранилище для опилок;
• отправка в следующий резервуар, соединенный с топочной камерой;
• попадание в топку котла, в котором и происходит поджигание и сгорание сырья, в результате чего нагревается теплообменник, а нагретый воздух выводится либо в камеру газогенерации (где осуществляется вторичный дожиг горючих газов), либо сразу в дымоотводную систему.

Конструкция котлов

Как правило, такое оборудование состоит из следующих элементов:

• устройства для подачи сырья;
• колосников, располагающихся в колосниковой части оборудования;
• емкости для сбора отходов;
• распределителя нагретого в топке воздуха;
• топки, где происходит сгорание топлива. Она имеет ряд отверстий, расположенных в особом порядке, позволяющем контролировать подачу воздуха и, соответственно, обеспечивать равномерность длительного горения;
• теплообменного блока, куда выходят газы, нагревающие теплоноситель и следующие затем в дымоотводящую трубу.

Как подается топливо

На одной порции загрузки котел работает длительное время и для обслуживания устройства, обогревающего коттедж или дом до 150-180 м2, достаточно ручной загрузки топлива 1-3 раза в сутки. На такое обслуживание уходит несколько минут.

Для мощной модели, обогревающей большое здание, коммерческие или производственные помещения больших размеров, предусмотрено наличие бункера. Из него засыпанное сырье автоматически подается к топке в требуемом объеме и в назначенное оператором время. Основные узлы системы подачи топлива: ворошитель – периодически рыхлит опилки (предупреждая слеживаемость) и подает их к транспортеру; шнековый (встречается ленточный) транспортер для перемещения сырья в топку.

Защитные системы, режимы работы

Автоматика твердотопливного котла делает управляемыми процессы доставки топлива в газогенератор, подачи в рабочую топку пропорционального количеству сырья объема воздуха, подачи холодной воды, регулирования температуры теплоносителя. Для безопасной эксплуатации котлов важны реализуемые автоматикой функции предотвращения возгорания, обнаружения дыма, сигнализации о возникших проблемах. Отсутствие подобных систем – главный недостаток самодельных котлов.

Твердотопливные котлы с блоком управления работают в следующих режимах:

• Максимальный. При полной загрузке опилками и прогреве воздуха с теплоносителем до требуемой температуры, автоматически снижается интенсивность рабочего процесса котла для получения большей эффективности и экономности от использования загруженного сырья.
• Средний. Режим экономного отопления до снижения температуры (значение выставляется пользователем) помещения. При достижении минимальной величины интенсивная работа котла возобновляется.
• Пауза. Намеренная остановка котла и остывание устройства.

Сравнение “евродров” с обычным твердым топливом

Стоимость угля, дров или используемых для отопления прессованных опилок колеблется в зависимости от региона. Поэтому однозначного решения по выбору того или иного вида топлива нет

Необходимо принимать во внимание актуальную цену и провести анализ сравнительных характеристик

Удельная теплотворность топлива

Одним из основных показателей эффективности топлива является его удельная теплотворность (удельная теплота сгорания). От этого параметра зависит, сколько массовой доли вещества при его сжигании потребуется на выделение определенного количества энергии.

Сравнительная теплотворность различных типов горючего. Приведенные значения приблизительны и зависят от многих факторов. Но в целом таблица показывает рейтинг твердого топлива по удельной теплоте сгорания

Здесь есть один нюанс: теплотворность зависит от массы, а дрова и брикеты из опилок обычно измеряют в кубах. При рекламе прессованного топлива часто указывают, что выход энергии почти в два раза больше чем при сгорании древесины, однако не указывают тот факт, что вес сухих брикетов в одном кубометре больше.

Допустим, что теплотворность свежесрубленной березы составляет около 2 кКал/кг, а брикетов – 4 кКал/кг. Вес складочного куба дров около 570 кг/м3, а вес такого же объема прессованного материала – около 800 кг. Поэтому кубометр сырого колотого дерева при сгорании даст около 1,14 мКал, а брикетов – около 3,2 мКал, то есть, практически, в три раза больше.

Тепловую эффективность промышленно изготовленных брикетов можно сравнить с древесным или каменным углем, однако последний стоит значительно дешевле.

Хранение и простота использования

Одним из недостатков прессованного сырья является его высокая гигроскопичность. Интенсивная способность поглощения влаги приводит к потере жесткости между связанными частицами и возможному рассыпанию брикета. Поэтому в отличие от того же угля или дров, хранить опилок необходимо в сухом месте.

Впрочем, зимой прессованное топливо можно держать под обыкновенным навесом, так как при минусовой температуре абсолютная влажность воздуха мала. Нужно лишь обеспечить отсутствие непосредственного контакта со снегом.

Также топливные брикеты можно держать в помещении. Промышленно произведенное прессованное сырье практически не дает мусора, в отличие от тех же дров.

Из-за создаваемой грязи и пыли, уголь и дрова хранят на улице. Аккуратные брикеты из стружки можно держать в веранде дома

Для начала горения прессованного дерева требуется минимальное количество материала для розжига. Здесь опилки, как и торф вне конкуренции.

Применение в котлах длительного горения

Сейчас заслуженной популярностью, особенно у владельцев коттеджей, пользуются котлы длительного горения. Они экономичны, имеют высокий КПД и просты в управлении. Единственный их значимый минус – стоимость оборудования и затраты на его монтаж.

Многие продвинутые модели котлов оснащены автоматизированной системой загрузки топлива. Для ее работы необходимо использовать однородный по форме горючий материал. Для этого из опилок и стружки изготавливают пеллеты.

Пеллеты делают из отходов деревообработки методом прессования. Они имеют вид гранул диаметра 6-9 мм и длиной от 10 до 70 мм

Использование такого вида топлива в таких котлах позволяет поддерживать необходимый температурный режим без участия человека. Это дает возможность хозяевам коттеджей отлучаться на длительный период (до нескольких дней) без риска охлаждения жилища до недопустимых показателей.

Стоимость котла на опилках

Схема работы твердотопливного котла.

Отопление опилками довольно выгодно. Необходимо уточнить, что сама конструкция обычно имеет приличную стоимость, но в процессе эксплуатации она себя оправдывает. Ведь обогревать квартиру можно будет любым мусором, котел длительного горения переработает все. Постоянно искать топливо не придется, оно расходуется весьма экономно. Такой котел может согревать пространство вокруг себя около недели в зависимости от того, сколько сырья будет в него заложено. Конечно, выгоднее всего будет не покупать его в магазине, а сделать своими руками.

Если говорить о том, как долго может работать печь длительного горения нельзя не упомянуть котел Попова. Он имеет очень высокий коэффициент полезного действия, так как способен из 100 г опилок выработать 1кВТ энергии в час. Это довольно приличное количество тепла. На практике такая цифра вызывает множество споров. Некоторые владельцы таких отопительных приборов убежденно заявляют, что они не способны вырабатывать более 500 Вт в час. Верно это утверждение или нет, но на рынке котел длительного горения стоит очень дорого.
Как сделать своими руками котел длительного горения?
Теперь уже никто не сомневается что самодельный котел, работающий на опилках, очень выгодно использовать в хозяйстве. Сделать его своими руками не так сложно как кажется. Хотя необходимо хорошо понимать принципы его работы. Сырье, которое попадает в печь, должно быть хорошо утрамбованным, оно закладывается в несколько слоев. Чем прочнее оно будет утрамбовано, тем лучше, тем самым повысится кпд устройства. Ведь даже обычная печь может показать хорошие результаты, если использовать тщательно высушенные дрова (но сушить их придется не менее 2-х лет). Это слишком трудоемкий процесс, поэтому никто так не делает.

Самый простой самодельный котел на опилках внешне может напоминать привычную всем печку буржуйку. Но такая печь будет способна проработать добрую половину дня только с одной заправки. Использовать подобную конструкцию можно не только для отопления, но и для копчения мяса или рыбы.

Перед началом работы нужно подготовить все материалы:

Схема котла длительного горения.

• резервуар для сырья;
• листы стали толщиной 2-3 мм;
• листы стали толщиной 4-5 мм;
• сварочный аппарат;
• болгарка;
• кирпич;
• цементный раствор;
• прямоугольные трубы с профилем 60х40 мм;
• круглые трубы с диаметром 40 и 50 мм.

Первым делом нужно изготовить из стальных листов 2 цилиндра. Диаметр одного цилиндра должен быть немного побольше, чем у второго. Меньший цилиндр необходимо будет вставить в тот, что побольше, и сверху приделать крышку. Крышку тоже можно сделать своими руками из той же стали. Снизу обязательно приваривается дно. Толщина дна и крышки должна быть вдвое больше, чем у стенок резервуара (примерно 5 мм).

Трубы нужно подбирать так, чтобы они идеально входили друг в друга: тогда собирать конструкцию будет легче. Прямоугольные трубы будут находиться в вертикальном положении, а все остальные должны в них входить. Поэтому в прямоугольных трубах нужно сделать отверстия соответствующего диаметра. К котлу должны подсоединяться 2 трубы. Одна для вывода горячей воды, а вторая для холодной обработки. Поэтому в стенках котла также делаются отверстия диаметром 5 мм.

Теперь можно начинать приваривать трубы. Это нужно делать очень аккуратно, чтобы не оставалось никаких щелей. Трубы для воды должны быть приваренными в самую последнюю очередь. Открытые торцы труб хорошенько завариваются небольшими кусками стали.

Самодельный котел на опилках не должен пропускать воду или дым. Поэтому его необходимо проверить на герметичность. Это легко сделать при помощи обыкновенной воды. Ее просто нужно залить в трубы. Если утечка будет обнаружена, то отверстия нужно будет заделать.

Теперь, когда вся конструкция полностью собрана, ее нужно будет вмонтировать в каркас печи. Этот каркас может выглядеть как обычная коробка. Чтобы ее собрать, потребуется кирпич и цементный раствор. Лучше всего собрать такой каркас заранее, а не в последний момент.

Устройство и методы изготовления

Принцип, по которому работают котлы на опилках, простой. Сжигание сырья осуществляется при помощи контролируемого длительного горения, трехступенчатой подачи атмосферного воздуха и вторичного дожига продуктов сгорания. При этом топливо проходит несколько стадий:

• загрузку в бункер, где находится шнек, который чаще всего расположен вне помещения;
• поступление при помощи червячной передачи в хранилище для опилок;
• отправка в следующий резервуар, соединенный с топочной камерой;
• попадание в топку котла, в котором и происходит поджигание и сгорание сырья, в результате чего нагревается теплообменник, а нагретый воздух выводится либо в камеру газогенерации (где осуществляется вторичный дожиг горючих газов), либо сразу в дымоотводную систему.

Конструкция котлов

Как правило, такое оборудование состоит из следующих элементов:

• устройства для подачи сырья;
• колосников, располагающихся в колосниковой части оборудования;
• емкости для сбора отходов;
• распределителя нагретого в топке воздуха;
• топки, где происходит сгорание топлива. Она имеет ряд отверстий, расположенных в особом порядке, позволяющем контролировать подачу воздуха и, соответственно, обеспечивать равномерность длительного горения;
• теплообменного блока, куда выходят газы, нагревающие теплоноситель и следующие затем в дымоотводящую трубу.
