Схема обвязки ТТ котла с естественной циркуляцией
Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.
Подключение котла на твердом топливе в гравитационную систему отопления
Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.
Принцип работы системы отопления с естественной циркуляцией
В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.
От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.
Основной принцип работы естественной циркуляции — перепад высот и разница температур
Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.
Что еще необходимо
В приведенной выше схеме есть масса недостатков:
Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).
- Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.
Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.
Недостатки
Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:
Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.
- Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
- Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.
Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.
Подключение котла к газопроводу и водоснабжению
разница в диаметре труб и кранов
Большое внимание необходимо уделить схеме подсоединения котла к газопроводу. Это объясняется тем, что если устройство к газу подключить неправильно, то может случиться взрыв
В центре котла находится патрубок и работы начинают с его соединения к ответвлению газопровода с установленным краном. Отопительный прибор следует защитить от мелкого мусора. На кран, используемый для прекращения подачи газа, устанавливают специальный кран. Затем при помощи краски и пакли начинают герметизировать все резьбовые соединения. Использование других средств категорически запрещено.
После окончания установки прибор не рекомендуется сразу включать. Необходимо тщательно проверить все соединения и убедиться в правильности выполнения всех этапов.
https://youtube.com/watch?v=kOKhfk_ol-o
Установка напольной модели
Поскольку установка производится на пол, необходимо обеспечить ему достаточную прочность и жесткость. Необходима цементная стяжка или железобетонная плита, на деревянные полы устанавливать напольные агрегаты не следует.
Прямого запрета на этот способ монтажа нет, но надо помнить, что древесина склонна к короблению, рассыханию, образованию трещин. Со временем устойчивость котла может оказаться нарушенной, что повлечет за собой весьма нежелательные последствия.
По возможности, под напольный котел следует подвести собственный фундамент. Это делается для мощных и массивных моделей, но надо позаботиться о гибких переходниках, поскольку положение собственного основания относительно общего фундамента может измениться, на трубы будет создана значительная нагрузка.
От этого могут появиться протечки или разрушение присоединительных элементов.
Порядок действий:
- Распаковать котел, проверить наличие необходимой документации. Удостовериться в полноте комплектации устройства.
- Установить котел на подготовленное негорючее основание. Тщательно выровнять его по горизонтали. Для этого надо использовать все возможности — при строительстве подиума обеспечить максимально ровную горизонталь опорной плоскости, использовать регулируемые по высоте опоры котла. В крайнем случае, под ножки можно подложить плитки из негорючего материала.
- Подключить дымоход.
- Присоединить прямой и обратный трубопровод отопительной системы. На стороне обратки (поток, поступающий из системы в котел) необходимо установить фильтр от частиц металла, накипи и прочих мелких элементов. Это поможет сохранить теплообменники котла и увеличит срок его службы.
- Присоединение трубопроводов горячей и холодной воды ничем не отличается от подключения отопительной системы. На патрубок подачи холодной воды также надо установить фильтр. Некоторые специалисты рекомендуют установить краны отсечки, это поможет оперативно перекрыть воду, находящуюся под давлением.
- Подключить газовую трубу через специальный отсекающий кран. Это обязательно, всегда должен иметься запорный узел, позволяющий быстро прекратить подачу топлива. Присоединение газовой трубы самостоятельно можно произвести только к котлу. Подключение к магистрали имеет право выполнять только специалист газовой службы, имеющий допуск и все необходимые документы. Он же проверит качество соединений с помощью мыльного раствора.
- Подключение электропитания следует выполнять при помощи специальной розетки с заземляющим электродом. Настоятельно рекомендуется использовать стабилизатор напряжения, чтобы не тратиться на дорогостоящий ремонт электроники котла.
Последним действием станет еще одна тщательная проверка правильности подключения, прочности и надежности присоединения трубопроводов.
После нее можно приступать к настройке и первому запуску.
Документация
Чтобы провести в жилище газовое отопление, нужно оформить ряд документов.
Важно! Прежде всего обратитесь в газовую службу, чтобы выяснить, возможна ли в ваших условиях установка такого оборудования. Напишите соответствующее заявление
Сроки рассмотрения варьируются от 1 до 14 недель.
Результатом рассмотрения заявления станут либо отказ с обоснованием причин, либо разрешение на установку. Вместе с разрешением вы получите технические условия. При получении разрешения закажите проект установки.
В проекте будут представлены схемы прокладки газовой магистрали внутри здания, а также схемы подключения оборудования.
Занимаются всеми вышеописанными вопросами газовые службы, прикреплённые к району вашего проживания. Горгаз или иная контролирующая служба также проверяет техническую документацию оборудования.
Внимание! Перед подачей документов для разработки проекта, присмотрите котёл и другие приборы, ознакомьтесь с их техническими требованиями, но не покупайте
Как подключить бойлер
Существуют разные варианты установки бойлера, зависящие от его конструкции.
Могут быть использованы:
- Бойлер косвенного нагрева с теплообменником.
- Бойлер послойного нагрева.
- Электрический накопительный бойлер.
Наиболее доступным и недорогим вариантом является внешний бойлер послойного нагрева. Он не оснащен собственным теплообменником, поэтому недорог и прост в эксплуатации.
Подключение любого типа производится согласно инструкции пользователя. Никакой сложности процесс не представляет, надо лишь присоединить к соответствующим патрубкам котла вход и выход бойлера, а также подключить к его выходу линию разбора ГВС.
В зависимости от конструкции, может быть использовано подключение в разрыв линии подачи отопительного контура, или прямой выход ГВС из котла для накопления горячей воды в емкости.
Какой стабилизатор нужен для газового котла
Для нагревателя газового отопления, включенного в стандартную однофазную сеть (220в) идеально подойдет электростабилизатор с тиристорами или симисторами в качестве полупроводниковых элементов, которые выполняют функции переключателей между обмотками автоматического трансформатора.
Электронные приборы обладают массой достоинств, среди которых можно выделить:
- Высокую точность стабилизации уровня выходного напряжения; Долговечность (расчетный срок службы прибора – 10-15 лет);
- 90% устойчивость к нагрузкам;
- Бесшумность работы прибора;
- Быструю реакцию на изменения напряжения в сети.
К недостаткам приборов относят их сравнительно высокую цену и чрезмерную отзывчивость к сетевым помехам.
Исходя из отзывов пользователей, наиболее эффективными и долговечными электронными стабилизаторами напряжения для газовых нагревателей являются такие приборы: Штиль R600-ST, Теплоком ST-800.
Обезопасить от короткого замыкания не только газовый котел, но и ряд других электроприборов, защитить розетки позволит стабилизатор Progress (Прогресс) 8000SL-20 с тиристорными коммутационными ключами. Этот прибор прослужит не менее 10 лет, и отлично подойдет для групп общей мощностью до 6.4 кВт (8000 ВА). Для защиты двухконтурного газового котла подойдут стабилизаторы Гарант СН-400 и SinPro СН-750ПТ.
Чаще всего, сетевой фильтр имеет вид обычного сетевого удлинителя. Основные отличия заключаются в том, что фильтр имеет специальные предохранительные узлы и коммутирующие кнопки. Среди наиболее качественных и популярных фильтров можно выделить приборы фирм Фотон, Power cube, Defender, Supra Jen Tech, Krauler. В зависимости от модели, фильтры от этих производителей могут предназначаться как для одной, так и нескольких розеток.
Как проверить, правильно ли подключен прибор?
Для выполнения контроля работоспособности прибора, необходимо сначала проверить герметичность соединений путём опрессовки (2 атмосферы).
Кроме того, требуется:
- оценить внешний вид котла и отопительной системы (на наличие трещин или других повреждений);
- проверить присутствие тяги в дымоходе;
- проконтролировать давление теплоносителя;
- оценить состояние подачи газа (низкое давление в сети может самостоятельно остановить котёл).
При обнаружении проблем с любым из элементов устройства и подключения к отопительной системе, газопроводу и водопроводу стоит обратиться к специалистам, которые смогут подсказать решение по конкретному случаю.
Первый запуск котла производится в присутствии представителей газовых служб, которые проверят качество выполненных работ.
Важные нюансы
Монтаж нужно начинать с установки отсекающего вентиля и фильтра на водопровод. Это поможет проходить через агрегат только очищенной жидкость, что в свою очередь значительно продлит эксплуатационный срок.
Вентиль необходим для ситуации, когда нужно закрыть подачу воды для замены фильтра, очистки системы или ремонта.
После этого подсоединяются патрубки системы обогрева и горячей воды. Здесь тоже нет ничего сложного. Сначала подключаются отсекающие краны, а затем происходит соединение с котлом.
Домашний настенный котел обязательно оснащен насосом, который обеспечивает равномерный прогрев всех радиаторов в помещении. Это устройство нуждается в особенной обвязке. Настенные модели энергозависимы, а потому любое отключение тока моментально снижает эффективность работы. Напольные модели способны работать без подобных насосов, так как для них предусмотрены специальные элементы для создания естественного давления.
Важное правило – последней подсоединяется газовая труба. Для котла желательно найти такое расположение, чтобы он находился ближе именно к источнику топлива
Дело в том, что хоть и можно подсоединять газ с помощью специального шланга, тем не менее он не может быть слишком длинным. Желательно к месту монтажа установки подвести трубу. Это, наверное, единственное, что лучше доверить специалистам.
Первое, что нужно установить на подводе газа – кран. Кроме того, здесь тоже нужно подумать про фильтр. Самым эффективным считается сетчатый.
Также важно заранее вспомнить про дымоход. Если речь идет о собственном доме, конечно же идеальным вариантом будет коаксиальная модель
Для этого в ближайшей стене проделывается отверстие под дымоотвод. Такая система выводится горизонтально.
Для напольного агрегата лучше использовать обычную установку, которая проводится за пределы крыши. Дело в том, что подобные агрегаты обладают огромной мощностью и соответствующим количеством продуктов горения, справиться с которыми сможет только вертикальный дымоотвод. Желательно, он не должен иметь минимальное количество поворотов. При этом необходимо сделать так, чтобы он выступал минимум на полметра от высочайшей точки крыши.
на первый взгляд является сложной инженерной системой. При этом подключить его могут не только специалисты высочайшего класса. Это по силам и обычным обывателям. Главное соблюдать некоторые основные правила.
Основные узлы и элементы системы
Для обустройства газовой обвязки потребуются такие приборы:
манометр;
циркуляционный насос;
расширительный бак;
сливной кран;
шаровой кран;
балансировочный кран;
система фильтрации;
клапаны (распределительный, обратный, предохранительный и т.д.).
Каждый из узлов выполняет собственные функции, и необходимость их монтажа определяется конструкцией отопительного оборудования. Так, если насос изначально входит в комплектацию котла, то его не требуется приобретать отдельно.
из Замкнутые системы имеют определенный объем, и отопительная не исключение. Вода расширяется при нагреве, за счет чего растет давление. Чтобы в системе не появились течи, нужен расширительный бак, куда поступает лишняя жидкость. Еще одна функция прибора – восполнение дефицита воды, когда температура снижается Прибор нужен для стабилизации работы системы. Он поддерживает давление, которое необходимо для того, чтобы вода свободно перемещалась по системе, несмотря на естественное сопротивление. Обладатели частных домов обычно покупают насосы с мокрым ротором. У этих моделей относительно низкий КПД, зато они не шумят при работе Манометр работает в связке с предохранительным клапаном. Прибор измеряет давление, а клапан срабатывает, когда оно достигает предельно допустимых отметок. Пока котел отключен, давление в замкнутой системе остается неизменным, однако оно начинает расти сразу после включения горелки котла: вода прогревается, расширяется и перемещается. Если процесс не контролировать, это может привести к поломкам и даже взрыву Это устройство регулирует объем теплоносителя, поступающего к приборам отопления. Если схема простая, а диаметр труб изначально просчитан точно, в балансировочном клапане не возникает потребности, но сложную конструкцию лучше все-таки снабдить таким вентилем Устройство необходимо для удаления воды из всей системы или какого-то одного ее участка. Есть несколько видов кранов из разных материалов: прямые, угловые, латунные, полипропиленовые и т.д. При выборе следует ориентироваться на особенности конструкции системы и предположительную частоту использования прибора Нельзя сказать, что без фильтра отопление не будет работать. Вопрос не в функциональности такой системы, а в ее долговечности. Мелкий мусор и кусочки окалины постоянно циркулируют по трубам вместе с теплоносителем и повреждают узлы системы изнутри. Накапливаясь, они могут создать механическую преграду для движения теплой воды Приборы изготавливают из латуни и стали. Они бывают ручными, а также с приводами – электрическими или пневматическими. Краны выполняют функцию управления теплоносителем в трубопроводе. С помощью устройства можно легко переключить его в другое направление Функция обратного клапана – направлять поток теплоносителя лишь в одну сторону, не допуская движения обратно по трубе. Только так можно добиться безаварийной работы отопления
В то же время прибор не должен ухудшать эксплуатационные и технические показатели системы, поэтому стоит уделить внимание выбору правильного устройства Расширительный бак в системе отопленияУстановка циркуляционного насосаУстановка манометра в обвязкеБалансировочный кран для системы обогреваСливной кран – важный узел системыФильтр механической очисткиШаровой кран – элемент арматурыПринцип работы байпаса с обратным клапаном
В обвязке газового котла обязательно должны быть установлены запорные устройства, приборы контроля давления и защитные системы. Причем все узлы следует тщательно подбирать, а экономия на них чревата поломками.
Этап первый: монтаж котла
Установка газового прибора, как правило, не вызывает сложностей. Это самый простой этап монтажных работ отопительной системы. Производителями разработано подробное руководство по установке каждого вида котла.
Напольный поставить проще, несмотря на то, что тяжелее по весу и больше размером. Для настенного нужны специальные кронштейны. Они идут в комплекте к прибору. Схема подключения настенного котла к системе отопления указана в инструкции к прибору
Самое важное — выбрать правильно место установки котла, при этом предусмотреть, как будет выполнен подвод труб к котлу. Выбирая местоположение агрегата, учитывают не только удобство в обслуживании
Нужно соблюдать нормы и требования, которые предъявляются к газовым приборам. Их выполнение является гарантом эффективности и безопасности пользования отопительным агрегатом
Выбирая местоположение агрегата, учитывают не только удобство в обслуживании. Нужно соблюдать нормы и требования, которые предъявляются к газовым приборам. Их выполнение является гарантом эффективности и безопасности пользования отопительным агрегатом.
Два основных правила, которые нужно соблюдать:
- Помещение, где будет установлен котёл, нужно обеспечить окном, либо форточкой, которые можно легко открыть при необходимости.
- Рядом с газовым агрегатом нельзя размещать каких-либо приборов или предметов.
Схема подключения напольного котла предусматривает тщательную подготовку основания. Настенный котёл располагают на высоте от 80 см от пола, не ближе полуметра от стен. Это стандартные требования безопасности эксплуатации.
Чтобы знать, как правильно подключить двухконтурный котёл, нужно познакомиться с условиями, которые требуются для устройства дымохода и системы вентиляции.
Очень упрощают задачу турбо котлы, которые не требуют установки громоздких дымоходов и вытяжных систем. Этот вид котлов сегодня приобретает всё большую популярность. Особенность турбо котлов заключается в устройстве принудительного вывода отработанных газов и одновременного притока уличного воздуха, по типу «труба в трубе». Это наиболее безопасная система, так как позволяет ставить газовые агрегаты практически в любых помещениях.
Есть ещё один вид: напольные парапетные котлы. Это бездымоходные энергонезависимые агрегаты. Их используют там, где невозможно соорудить большой дымоход. У парапетных котлов закрытая камера сгорания, она полностью изолируется от помещения. У таких котлов циркуляция теплоносителя происходит самотёком, без электрического насоса. Это их основное отличие от турбированных котлов с коаксиальным дымоходом.

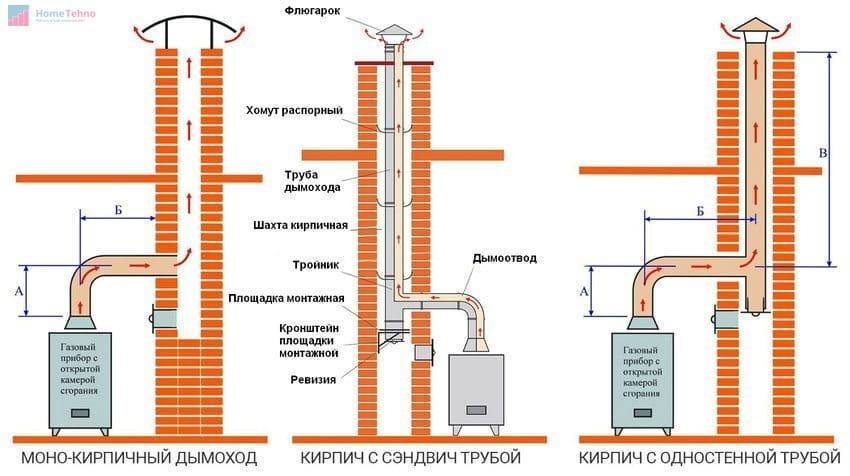

Подключение дымохода
Подключение дымохода газового котла
Для подключения газового котла не всегда нужен дымоход. Проверить это можно, посмотрев инструкцию к вашей модели.
Дымоходы устанавливают во внутреннюю стену дома или за неё. Можно сделать не больше трёх перегибов по ходу трубы. А первый участок, который соединяет дымоход и котёл, должен продолжаться не больше 25 см. Не забывайте про отверстие для чистки внутри трубы. Если камена сгорания открыта, то неплохо установить ещё и приточную трубу.
Лучший материал для дымохода – кровельная жесть. Или любой другой, который не боится кислоты. Тоже относится и к аксессуарам. Не соединяйте котёл и дымоход гофрой, как использовать и дымоход из кирпича.
Если при подключении газового котла в частном доме вы используйте коаксиальный дымоход, то ставьте его прямо и в стену. То есть это дымоход, когда труба находится в трубе. По одной из них идут пары, а по второй – воздух. При этом такой тип должен отходить от стены на полметра и больше. А если котёл с конденсатом, то ещё нужен уклон в его сторону.
В заключение, важный вывод
Из сказанного видно, что решение вопроса о том, как подключить газовый котел с твердотопливным, зависит от финансовых возможностей, общей отапливаемой площади и требуемого уровня безопасности. Если позволяют финансы и дом большой, то лучше всего использовать теплоаккумулятор, а в маленьком доме будет отлично работать и последовательная схема.
Однако, как показывает опыт, оптимальным вариантом является система с гидравлическим разделителем 93х ходовым клапаном). При настенном газовом котле требуется купить только 2 насоса – на твердотопливный котел и в целом на систему. А сам разделитель, по своей сути, является тепловым аккумулятором в миниатюре, только без змеевика. Единственный недостаток заключается в том, что твердотопливный котел работает в закрытой системе циркуляции, что снижает уровень безопасности в случае отключения электроэнергии.
Варианты котлов с работой на разном топливе
Изготовители котлов на твердом топливе предлагают потребителям комбинированные виды, которые способны работать на двух или даже трех видах топлива. Однако кроме высокой цены на универсальные источники тепла, нужно понимать, что в результате будет снижен уровень надежности всей системы отопления. Если такой универсальный котел выходит из строя, то вы не сможете обеспечить тепло в доме, пока не будет выполнен ремонт или наладка.
Существует несколько схем обвязки двух котлов для совместной работы. Самые распространенные это:
- последовательная установка;
- параллельное подключение двух источников тепла к системе отопления;
- подача тепла от котлов через гидравлический разделитель;
- использование аккумулятора тепла.
Каждый из способов имеет свои преимущества и недостатки. Одна схема обойдется дешевле, но потеряет в надежности. Другая стоит дороже, но выигрывает с обеспечении более стабильной работе и увеличении экономии топлива.
Последовательная установка
При такой схеме подключения на обратный трубопровод системы отопления устанавливается один циркуляционный насос, даже если он присутствует в конструкции газового котла. Его производительность должна обеспечить достаточную циркуляцию для котла большей мощности. У каждого котла монтируется транзитная перемычка для возможности аварийного отключения агрегата без остановки отопления в доме.
Теплоноситель из обратки сначала поступает в менее мощный источник тепла, а после этого в следующий. Система отопления закрытого типа с одним общим расширительным баком. Обвязка потребует минимальных финансовых затрат, однако может использоваться только в небольших жилых домах с отапливаемой площадью не более 120 м2.
