Как правильно изолировать трубу дымохода

Особенности монтажа

Собирать сэндвич следует дымоход так, чтобы широкая часть внутренней трубы была направлена вверх. У профессионалов этот способ получил название «по конденсату».

Дым в такой конструкции поднимается вверх, а конденсат стекает вниз. Внешняя труба располагается широким концом книзу («по дыму»).

Дымоходы делятся на приставные и внутренние. Плюсы приставного дымохода:

• Легкость обслуживания,
• Расположение вне жилого помещения;
• Нет необходимости устраивать узлы переходы через перекрытия.

Если вы все же решили установить дымоотвод внутри дома — тоже есть определенные плюсы. Он будет меньше подвергаться атмосферным воздействиям, и следовательно, прослужит дольше.

Монтаж дымохода следует вести снизу вверх, по направлению дыма. Присоединении обязательно использовать жаростойкий герметик.

Минимальное расстояние от корпуса дымоотводящей системы до потолков и конструкций перекрытия –перечисленный в СНИП (см. выше). Нарушать требования нельзя, это чревато возникновением возгорания конструкции.

Виды изоляции дымохода

Изолировать дымоход необходимо от двух негативных разрушающих факторов: от перегрева конструкций и от протечки в местах стыков. Поэтому в статье мы будем рассматривать два вида изоляции дымохода:

• Противопожарную термоизоляцию;
• Гидроизоляцию.

Рекомендуется сразу выполнять комплексную изоляцию, решая не только основные проблемы, но и улучшая условия эксплуатации печи. Например, термоизоляция трубы, проходящей по неотапливаемому чердаку, уменьшает риск перегрева деревянных элементов кровли и снижает риск образования конденсата, который может привести к чрезмерному отложению сажи, коррозии или разрушению трубы. Гидроизоляция трубы поможет избежать гниения стропильной системы и перекрытий, а также разрушения трубы в случае намокания.

Способы противопожарной изоляции дымоходов

Самый простой и надежный, но не всегда самый дешевый способ – установить дымоход типа «сэндвич» из керамики или металла. В таких дымоходах внутренняя труба, выполняющая функцию отвода дыма, сделана из жаропрочной стали или керамики и теплоизолирована негорючими утеплителями: минеральной, каменной или базальтовой ватой. Внешний слой сэндвич-дымохода сделан из стали или готовых керамзитобетонных блоков.

Сборный керамический дымоход — безопасное решение проблемы

Сборные дымоходы комплектуются элементами для крепления, ревизии, обслуживания, а также для подключения нескольких отопительных приборов. Монтаж такого дымохода несложен, но требует соблюдения инструкции, только тогда он будет полностью безопасен.

Термоизоляция трубы типа «сэндвич»

Видео — сэндвич-диафрагма для прохода трубы через перекрытия

Еще один способ изоляции, применяемый при постройке печи – это кирпичный дымоход. Благодаря низкой теплопроводности кирпича, его стенки не нагреваются до опасно высоких температур, поэтому никаких дополнительных мер по утеплению такого дымохода не требуется, кроме правильного выполнения противопожарной разделки перекрытий и кровли. Для экономии и облегчения конструкции кирпичный дымоход иногда заканчивают трубой из металла или керамики. В этом случае их термоизолируют по описанной ниже технологии.

Термоизоляция металлических и керамических одинарных труб возможна с использованием коробов из негорючих материалов и минеральной негорючей теплоизоляции – каменной или базальтовой ваты. Можно эксплуатировать такие дымоходы и без термоизоляции, но выполнение противопожарной разделки по всем правилам обязательно в любом случае.

Способы гидроизоляции дымоходов

Гидроизоляцию дымохода устанавливают в месте его выхода на крышу. Чем больше труба и чем дальше от конька она расположена, тем более сложные условия эксплуатации ее ожидают: при дожде более обильные потоки воды, зимой – повышенная снеговая нагрузка. Дождевая и талая вода при недостаточной гидроизоляции проникает внутрь дома, приводя к протечкам, гниению деревянных и разрушению бетонных и кирпичных конструкций, в том числе и самого дымохода.

Способ гидроизоляции зависит большей частью от формы трубы и типа кровельного покрытия. Для круглых труб используют металлические или полимерные разделки, для труб прямоугольного сечения – металлические фартуки и планки примыкания. О том, как выполнить гидроизоляцию трубы, подробно рассказано в статье «Крышная разделка дымохода», а далее речь пойдет о технологии термоизоляции дымохода.

Материалы для утепления

От правильного выбора термоизоляции во многом зависит расход топлива, эффективность работы и срок службы сооружения.

Материал должен отвечать таким качествам:

• низкая теплопроводность;
• небольшой вес;
• водостойкость;
• огнеупорность;
• экологическая чистота;
• возможность обустройства своими руками.

На цену не стоит обращать внимания, так как в первую очередь приоритет отдается надежности и долговечности.

Чтобы утеплить трубу дымохода, используются такие материалы и технологии:

• Штукатурка. Выбираются смеси фасадного типа, одинаково устойчивые к жаре, холоду и влажности. Штукатурка применяется для отделки каналов из кирпича и камня. Раствор накладывается на арматурный каркас из сетки или решетки. Данная методика отличается высокими трудозатратами и низкой эффективностью. Используется редко, в большей части для создания единого стиля дворовых построек.
• Керамзит. Аналогом является битый красный кирпич и дробленый шлак. Изначально делается кожух из металла, пластика или водостойкого гипсокартона. Затем материал засыпается в кожух и уплотняется. Минус в том, что наполнитель впитывает влагу и постепенно оседает под собственным весом, теряя при этом изоляционные качества.
• Минеральная вата. Современный, идеальный во всех отношениях теплоизоляционный материал, подходящий для отделки труб любой конфигурации и состава. Применяются маты, рулоны и уже готовые цилиндры (скорлупы). Лучшие показатели имеет базальтовая вата, изготовленная из доломитовых горных пород. Утеплитель прикручивается, приклеивается или обматывается вокруг трубы, после чего закрывается внешним защитным экраном. Обязательным условием монтажа минваты является использование мембранной пленки для отвода влаги.

Как правильно вывести трубу из бани через высокий потолок

Чтобы правильно установить конструкцию, вам нужно подготовить отверстия под дымоход. Рекомендуется обшить их металлическими листами. Толщина листа должна быть хотя бы 0,5 миллиметров. Отверстия должны быть квадратного сечения.

Последующий монтаж выполняется в следующем порядке:

1. Утеплите короб базальтом и обшейте его металлическим фольгированным материалом.
2. Установите первый сегмент трубы. Его нужно прикрепите к печке с помощью металлических крепежей.
3. Затем установите второе звено.
4. Засыпьте короб керамзитом.
5. Зафиксируйте последующие сегменты.
6. После того, как вы соберете трубу, установите металлический зонтик.

Какие материалы можно использовать для огнезащиты при устройстве ППУ?

И кирпичные, и керамические, и металлические части узлов межэтажной разделки нагреваются до температур, вызывающих риск возгорания древесины. Для надежной изоляции горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.

Материал	Описание
	Плитный несгораемый материал на основе цемента с добавлением известняка, слюды и целлюлозы. Выдерживает постоянное нагревание до 150 °С. При воздействии более высоких температур органический наполнитель минерита выгорает, и он становится хрупким.
	Под этим общим наименованием подразумевается волокнистый утеплитель, состоящий из расплавленных нитей различной неорганической природы. Это могут быть как минералы (базальт, доломит и др.), так и отходы доменного производства, шлаки. Шлаковата не теряет свойств до температур 300°С, в более горячей среде происходит спекание волокон – связующие и гидрофобизирующие присадки не так устойчивы к огню, как минеральный компонент. В результате резко увеличивается теплопроводность. Как огнестойкий материал, позиционируется жесткая минеральная плита марки ПЖ-175. Она способна сохранять изолирующие свойства до 1000°С.
	Выпускается толщиной от 2 до 10 мм. Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Ограничением по его использованию может считаться вредность – пары асбеста нежелательны в бане. Все прокладки из асбеста со стороны парной нужно закрывать металлом.
	Высокоэффективный и абсолютно экологичный теплоизолятор, который относится к группе негорючих материалов. Его толщина 5 мм, коэффициент теплопроводности незначительно растет с повышением температуры, он надежно работает при температурах до 900°С.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).

Материал	Описание
	Имеет обозначение ГКЛО, листы серого цвета с красной маркировкой. От обычного отличается наличием внутреннего армирования с более плотным сцеплением слоев. Это препятствует проникновению кислорода в толщу материала, горение не поддерживается и даже в открытом огне материал не разрушается в течение 20 минут.
	Огнеупорными свойствами степени НГ обладает только изделие с маркировкой, относящийся к классу Премиум. Лист класса Стандарт , который никак не маркируется, использовать для защиты дерева нельзя.

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании спекается и быстро теряет огнезащитные свойства.

Высокая температура приводит к изменению ее структуры – оставаясь неизменной по виду, она может значительно нагреваться и уже не справляется с теплоизоляцией. Для уверенности в надежной термоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.

Так же безопасно прокладывать минерит, асбестовый или базальтовый картон. Существует и проверенный временем бюджетный вариант теплозащиты – для нее использовали песок (им засыпали проходной короб) и глину. К примеру, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см.

Изоляционные материалы для труб бань

Влага и дым, образовывающиеся во время горения топлива, являются агрессивными факторами, воздействующими на дымоход из кирпича. Перепад температурного режима в холодное время года и скопившаяся влага, оседающая на стенках, заполняет водой микротрещины, и каменная конструкция разрушается изнутри. Небольшие кристаллики льда давят изнутри и разрушает ее.

Исключить это позволяет утепленный дымоход.В процессе сгорания на поверхности газохода образовывается конденсат, в составе которого химический ряд оксидов. Взаимодействуя, элементы образовывают слабые кислоты (угольную, серную и др.), способные разрушить металлическую поверхность. Именно по этой причине необходима изоляция дымохода.

Главный вопрос хозяев загородных домов, имеющих автономную отопительную систему – чем утеплить дымоход. Для того, чтобы надежно заизолировать отводы под печь или котел, применяются материалы с высокой степенью термоизоляции, обеспечивающие тепловой баланс печной трубы на крыше.

Актуальна для утепления дымохода минвата или базальт. Утеплитель получают из расплава вулканической породы – габбо-базальта. Его преобразовывают в волокна, благодаря чему изолирующий материал имеет преимущества:

• сохраняет до 95% тепла;
• характеризуется хорошей проницаемостью выходящего пара;
• отличается химической и коррозийной стойкостью;
• препятствует размножению грибка и плесени на поверхности дымохода на крыше;
• вибро- и теплоустойчив;
• выполнен из экологических материалов;
• не подвергается разрушению под воздействием ультрафиолета.

Металлическая «броня» в виде трубы, выполненной из нержавеющей стали, используется в качестве варианта утепления. Она способна обеспечить полноценную защиту от механических повреждений, влаги и других агрессивных факторов.Кожух для дымохода монтируется на трубу на крыше. Межтрубное пространство заполняют базальтовой ватой, снаружи покрывают изоляцией, толщиной 5 см. Оборачивать данным утеплителем можно асбестовый дымоотвод.

Щиты из дерева

Деревянные щиты считаются одним из простых вариантов утепления дымохода трубы. Теплоизоляция выполняется в виде древесного каркаса из пластин соответствующего размера. Сверху него фиксируется шифер или другой настил, из которого выполнена кровля жилища.После того, как труба будет полностью перекрыта деревом, пустующая полость заполняется войлоком, шлаком, песком, минеральной ватой. Каркасные швы в обязательном порядке замазывают гидроизоляционным составом.

Утепление дымохода в частном доме с применением железо- и шлакобетонных плит, обеспечивает наименьшее расстояние между стыками на конструкции. Пространство внутри и углы армируются сеткой или проволокой, заливается гипс, глина и песок в виде раствора. Поверх плиточной изоляции накладывают штукатурку.

Поскольку банные постройки часто строят из дерева, эти объекты нуждаются в изоляции дымоходов, печей, потолка, стен, так как данный материал легко воспламеняется. Нужно продумать, чем обезопасить трубу в бане, сделав теплоизоляцию дымоотводящей конструкции, чтобы она медленнее остывала, и на ней не собирался конденсат.

При решении проблемы, чем обмотать трубу дымохода металлическую в бане, специалисты выделяют фольгоизол и теплоизол.

Преимущества утепления дымовых труб

Изоляция дымохода – это действенный инструмент против многих разрушающих факторов. Безусловно, утепление дымовых труб своими руками не сможет полностью защитить систему от пагубного воздействия атмосферных осадков или ветра. Но оно даёт возможность реально продлить эксплуатационный срок трубы. Происходит это за счёт следующих обстоятельств:

1. Исключение вероятности опадания на стенки трубы конденсата, насыщенного агрессивными кислотами. Продукты горения топлива в данном случае просто улетучиваются вместе со струёй дыма.
2. Уменьшение температурных перепадов между горячим паром и охлаждённой поверхностью дымового канала.
3. Создание энергосберегающего эффекта. Надлежащим образом утепленные трубы для дымохода терпят меньшие энергетические потери, чем трубы без изоляции. Это способствует экономии топлива, используемого для поддержания высокой температуры в печи.
4. Повышение прочности конструкции дымохода. Благодаря изоляции, выполняющей роль укрепляющего каркаса, дымоходная труба становится более устойчивой к порывам ветра.

Правильно подобранный утеплитель способен повысить морозостойкие качества системы. Частично устраняется негативное влияние высоких температур на участки кровли, расположенные вокруг дымохода. Это позволяет надолго отсрочить ремонт самой крыши. Утепленная система обладает высокими эстетическими качествами, так как изоляция способствует длительному сохранению первоначального внешнего вида трубы.

Утепленный дымоход будет служить дольше, чем труба без изоляции

Термостойкие и жаропрочные средства для герметизации: в чем отличия?

По температурным характеристикам средства для изоляции делят на термостойкие и жаропрочные. Они используются, чтобы герметизировать стыки разных участков конструкции, так как могут выдерживать разные температуры. Если термостойкие подходят только для внешних поверхностей, то жаростойкими можно герметизировать щели высокотемпературного дымохода, где особенно высокие температуры.

Данный вид изоляции подходит для работы с внешними стенами камина, печи, а также обработки стыка кирпичной кладки и кровли.

Термоустойчивый герметик изготавливают на базе силикона. На диапазон температур, при которых можно использовать продукт, влияют дополнительные компоненты, присутствующие в продукте и их процентное соотношение. Самый распространенный дополнительный компонент – оксид железа, придающий изоляции коричневый оттенок.

Основные характеристики этого вида следующие:

• высокая эластичность термогерметика: благодаря устойчивости к деформациям силикон можно применять для изоляции на участках трубы довольно сложной формы. Он легко справится с задачей и не покроется трещинами под воздействие температуры;
• средний диапазон температурных режимов жаростойкого силикона колеблется в диапазоне от 250°С до 320°С;
• устойчивость к ультрафиолетовому излучению: изоляцию можно применять для герметизации внешних элементов конструкции;
• силикон не пропускает влагу, что так же делает его удобным для использования на улице. Дождь и снег ему не страшны;
• высокая адгезия позволяет силиконовому составу отлично сцепляться с самыми разными типами поверхностей: кирпичом, металлом или керамикой.

Недостатков у силикона немного, но все же они есть:

• из-за своей невысокой жаропрочности он не подходит для того, чтобы герметизировать внутренние поверхности, непосредственно взаимодействующие с огнем;
• поскольку материал эластичен, покрасить его не получится. Краска надолго не сохранится на его поверхности.

Как изолировать трубу дымохода

При больших неровностях трубы слой штукатурки получается довольно толстым, поэтому рекомендуется сначала заделать все щели и перепады указанным раствором, а затем обтянуть трубу армирующей сеткой. Кирпичную трубу можно зашить листовым железом с использованием слоя утеплителя. Самый простой способ изоляции одинарной трубы – обернуть ее слоем негорючего утеплителя, например, базальтовой ваты, а сверху защитить ее металлом или штукатуркой. Обворачивают теплоизолированную трубу армирующей сеткой, закрепляют ее, и штукатурят по описанной выше технологии в два слоя цементно-известковым составом. Изолировать проходы обязательно при использовании любого дымохода: и сендвич-трубы, и кирпичного, и металлического в изоляции.

Большинство людей наивно думают, что обшивка на потолке металлическими листами может послужить защитой от огня и поэтому изоляцию дымохода не выполняют

Дымоход и печка нагреваются очень быстро и поэтому важно выполнить правильную изоляцию трубы дымохода в целях пожарной безопасности. Фольгоизол является также отличным выбором для изоляции печных труб. Он состоит из фольги в два слоя и теплоизолятора

Изоляция помогает кровле и деревянному перекрытию получить защиту от перегрева и возгорания. Выход трубы в зоне потолка и кровли рекомендуется изолировать асбестовыми листами. Внутрь короба засыпают керамзит, который послужит деревянному перекрытию хорошей защитой от возгорания. Рекомендуется перед началом работ по изоляции трубы дымохода из металла, ее наружную часть обработать жаростойким герметиком

Он состоит из фольги в два слоя и теплоизолятора. Изоляция помогает кровле и деревянному перекрытию получить защиту от перегрева и возгорания. Выход трубы в зоне потолка и кровли рекомендуется изолировать асбестовыми листами. Внутрь короба засыпают керамзит, который послужит деревянному перекрытию хорошей защитой от возгорания. Рекомендуется перед началом работ по изоляции трубы дымохода из металла, ее наружную часть обработать жаростойким герметиком.

Для изоляции любых нагревательных элементов бани как правило применяется асбест и жесть. Асбест в виде специального полотна, белого цвета на матерчатой основе, а жесть обыкновенная тонкая. Железную печь, которая обычно и используется в бане, достаточно обложить в кирпичом в местах соединения с перегородками, чтобы дерево не касалось железа. Кирпичная стенка вполне справляется с жаром толщиной в кирпич. Что же касается трубы, то здесь нужно быть особо внимательным, так как пожары начинаются обычно именно в местах выхода её через потолок наружу. Все контактные поверхности, которые соприкасаются с нагреванием — труба с крышей и потолком, печь со стеной бани — надо изолировать листовым асбестом.

Основная опасность — живой огонь. Если не выполнить качественную изоляцию дымохода, печки, потолка и стен, то перекрытие может загореться.

Наилучшим вариантом для сооружения металлического дымохода будет использование сэндвич-труб. Конденсат появляется на внутренней поверхности металлического дымохода в случае резкого перепада температур. Чтобы дополнительно уменьшить ее, нужно использовать трубы с как можно более толстым слоем теплоизоляции.

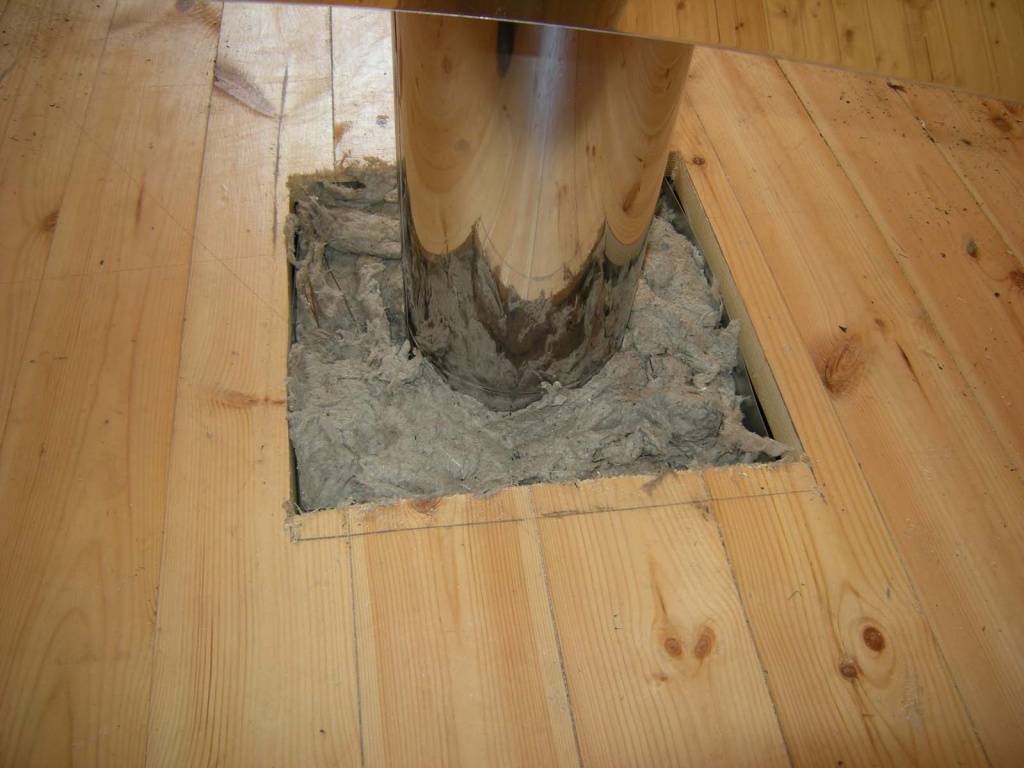

Проходной участок в перекрытии оборудуют специальным коробом из дерева или металла, соблюдая достаточное расстояние до дымохода. Для полной герметичности кровли труба в этом месте должна обматываться специальной герметизирующей изолентой. Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после обустройства термической изоляции дымохода в отверстии кровельного перекрытия. Специалисты рекомендуют в местах крепления колпака усилить изоляцию – эластичной термостойкой прокладкой. Современная кровля с профнастилом имеет свои особенности – здесь окно для дымохода лучше сделать чуть шире. Все стыкуемые поверхности точно также заполняют материалами с термоизолирующими свойствами.

Установка трубы для дымохода из нержавейки

В данном пункте вы найдёте рекомендации на тему, как правильно собрать трубу дымохода из нержавейки. Стоит сказать, что работа по монтажу дымоходной стальной трубы начинается после:

• составления проекта прокладки дымохода;
• получения специального согласия органов контроля;
• приобретения нужных деталей.

При установке стальных дымоходных труб их стыки лучше дополнительно укреплять , выдерживающим нагрев до 1000 °C.

Это позволит не беспокоиться об ухудшении тяги и проникновении вредных продуктов горения в помещение из канала из стали. Дымоходные трубы оснащены особыми участками сопряжения, из-за этого их соединение – не очень сложная задача.

Кронштейн для крепления дымохода

На стене извне стальные трубы крепятся при помощи кронштейнов, находящихся на расстоянии минимум двух метров друг от друга. В обязательном порядке опора должна быть в месте прокладки канала через стену и креплении ревизионного люка.

Чтобы обеспечить лучшую тягу, высота дымоходной стальной трубы должна быть больше пяти метров. Участки, расположенные горизонтально, должны быть максимум один метр. При самостоятельном монтаже на открытом пространстве либо в помещении без отопления трубы из стали требуется изолировать. Если дымоходные трубы проходят через дом с наличием возгораемых материалов, в обязательном порядке нужен монтаж искротушителя.

В случае самостоятельной установки конструкции нужно помнить про прохождения через стены, дом, перекрытия. При отсутствии изоляции и выполнении каналов из нержавеющей стали, трубы должны находиться на расстоянии как минимум один метр от перекрытия.

Промежуток между потолком, полом и стенами должно быть как минимум 70 сантиметров. В случае прохода стальной дымовыводящей трубы через холодную кровлю, расстояние между ней и перекрытием должен составлять минимум 13 сантиметров.

Общее количество дымоходных поворотов – максимум три. Труба нержавейка для дымохода должна иметь диаметр меньше выходного патрубка прибора отопления.

Также о важных моментах установки дымохода из нержавейки:

1. Гофрированная труба из нержавеющей стали для дымохода может использоваться для его монтажа изнутри и снаружи, для перехода от выходного патрубка к главному каналу, для ремонта дымохода из кирпича с изгибами.
2. Если выполняется установка горизонтального или наклонного участка от прибора отопления или камина, то труба надевается на предыдущую от устройства. Тем самым происходит беспрепятственное движение продуктов горения по дымоходу. При монтаже вертикальной части дымоходной трубы следующий трубный отрезок помещается в тот, что стоит ниже.
3. В случае наклона кровли с горизонтом, отверстие под стальные трубы должно быть формы эллипсиса или прямоугольника. При установке нужно следить за тем, чтобы дымовыводящая труба пролегала примерно посредине между балками потолка и стропилами. Стоит не забывать и про рекомендации по высоте над кровлей дымоходного среза.

Применение канала из нержавейки говорит об обязательном наличии гидроизоляции сверху. Это необходимо для того, чтобы влага или осадки из атмосферы не попали на чердак.

Зачем нужна изоляция

Каждый хозяин желает иметь надежный и долговечный дом. Но так как все большое состоит из деталей, то именно они должны соответствовать этим критериям. То же самое касается утепления дымохода: если его вообще нет или есть, но в недостаточном объеме, то разрушение трубы в короткие сроки неизбежно. В чем причина:

Постоянная влажность в виде конденсата возникает вследствие высоких температур изнутри.

1. Результатом сгорания топлива становится образование химических веществ, очень опасных для жизни человека. Во время отопительного сезона они благополучно выходят с воздухом в атмосферу, а вот в межсезонье, накапливаясь в дымоходе, ведут к его разрушению.

Именно качественное утепление металлических труб на улице способно продлить срок службы конструкции и предотвратить разрушение

Важно понимать, что если вовремя этого не сделать, то пострадает все здание: сырость способна разъедать любой стройматериал. Самый опасный в этом смысле период – весна, когда труба оттаивает

Преимущества утепления:

• защита от конденсата;
• защита от перепадов температур;
• уменьшение тепловых потерь, а это дополнительная экономия и тепла, и топлива;
• дополнительная прочность и устойчивость конструкции.

Если выбрать правильный утеплитель, то он сможет повысить морозостойкость системы и защитит часть крыши вокруг дымохода от высоких температур, а значит, предотвратит риск пожара на крыше и в помещении.
