Как сделать искрогаситель на трубу бани – возможные варианты конструкций

Пошаговое изготовление и установка искрогасителя своими руками

Рассмотрим вариант пошагового изготовления искроуловителя с зонтом дефлектором, состоящий из корпуса, сетчатой конструкции и дефлекторного колпака.

Необходимые материалы и инструменты

Для самостоятельной сборки такого искроуловителя вам понадобятся следующие инструменты:

• приборы для измерения (рулетка-сантиметр, уровень и т.п.);
• отвертка, струбцины, пассатижи и молоток;
• заклепки в наборе или сварочный аппарат;
• ножницы по металлу, болгарка, дрель и сверла.

Чертеж и схемы

Приведем пример сборки простого искрогасителя на основе общего базового чертежа.

Обозначим основные составляющие и попутно расскажем, как их изготовить:

1. Патрубок цилиндрический – стакан, который будет надеваться на трубу дымохода. Для изготовления понадобится металлический лист. Вырезаем из него прямоугольник с длиной, равной длине окружности, лежащей в основании (Рис. 2).

Рассчитать нужные габариты можно по формуле: «L = π × D», где L — длина, π≈ 3,14, а D – нужный диаметр цилиндра. Получившуюся полосу аккуратно изгибаем при помощи трубы, например, в конус, совмещаем края, сверлим на них несколько отверстий и скрепляем заклепками.

1. Металлосетка – сеть с ячейками. Лучше всего приобрести готовую сетчатую основу из нержавейки. Цилиндр на ее основе изготавливается по той же схеме, что и стакан.
2. Защитный колпак-зонт– здесь главное правильно выполнить выкройку конуса. Для этого вычисляем требуемый радиус заготовки, используя формулу: «С = √ (h² + (D/2)²)», где C — длина боковой составляющей конуса, h — требуемая высота, D — диаметр. Готовую вырезанную развертку аккуратно сворачиваем конусом (Рис. 3)
3. Стойки для соединения деталей в единую конструкцию – изготавливаются из того же листового металла. (Рис. 4) Длина стоек определяется размерами конструкции, с учетом нужного запаса снизу (примерно 20 мм под 1-2 заклепки для крепления к стакану). Лучше размещать эти элементы под углом к вертикали — от трубы до краев зонта.

Теперь о сборке. К патрубку «стакану» крепим стойки на 1-2 заклепки. В пространство между стойками-держателями вставляем сетчатый цилиндр так, чтоб он немного вошел в нижний патрубок и уперся в конус. Теперь выставляем грибок — подгибаем монтажные площадки стоек, чтобы они плотно прилегли к внутренней части конуса. Сверлим сквозные отверстия через стойки и зонт, после чего окончательно фиксируем всю конструкцию.

Расчет размеров

Прежде чем приступить к работе нужно замерить габариты дымоотвода, в соответствии с которыми будут отображены эскизы приспособления.

Не менее важно определить правильный размера ячеек – они не должны быть больше 5 мм

Особенности монтажа

Грамотный монтаж зависит от размеров деталей устройства. При малейшем несоответствии диаметров установить искроуловитель на трубу не получится. Для соединения отдельных элементов используют сварочный аппарат. Получившиеся после сварки стыки нужно хорошенько зачистить. Для окончательной фиксации понадобятся заклепки или кронштейны.

Краткий обзор конструкции

Искрогаситель для дымохода может быть выполнен в виде:

• Перфорированной заслонки на срезе дымовой трубы. Данный тип является самым простым, если не сказать примитивным решением проблемы подавления искр. Искрогаситель на трубу бани своими руками можно быстро изготовить, если просто насверлить отверстий в металлической пластине, которую потом закрепить на срезе трубы. Эффективность искрогашения будет очень высокой, поскольку площадь отверстий будет значительно ниже по отношению к площади всей пластины. Соответственно ухудшится тяга и качество дымоудаления в целом. В скором будущем проблема еще более усугубиться, поскольку проходное сечение отверстий будет снижаться за счет накопления нагара непосредственно на пластине, в зоне истечения дымовых газов;
• Сетчатый колпак, надеваемый на трубу. В таком варианте решения проблемы, свободному истечению дыма из трубы практически не создается препятствий, но и эффективность работы такой конструкции будет сравнительно невысокой. При обильном выделении снопа искр существует объективная вероятность того, что какая то их часть, беспрепятственно прорвется сквозь сетчатый заслон;
• Искрогаситель для бани в виде дефлектора. Такая конструкция работает следующим образом. На устье трубы надевается глухая пластина, плоскость которой некоторым образом выгнута наружу. Сама она возвышается на высоких ножках на уровне примерно 150 — 270 мм от среза дымохода. Истечению дыма абсолютно ничего не мешает, гашение искр происходит за счет соударения вылетающих искр с холодной металлической пластиной, в результате чего искра мгновенно теряет свою температуру и изменяет траекторию движения. Кроме всего прочего, такая система защищает устье трубы от попадания в него атмосферных осадков и посторонних предметов. В то же время следует отметить, что при сильных порывах бокового ветра возможен снос искр до их контакта с дефлектором. Очевидно, что при сильном ветре искры быстро теряют свою температуру, но, тем не менее, теоретическая возможность воспламенения существует;
• Самой эффективной является комбинированная система искрогашения и только ее по праву можно называть системой. Она состоит из глухой дефлекторной пластины и сетчатого обрамления пространства ниже ее. Диаметр отвора сетки должен составлять порядка 3,5 — 4 мм. Предельно допустимым значением следует считать значение 5 мм. Выходящие из трубы искры в большей части гасятся от контакта с пластиной и резко теряют свою динамику, окончательно гашение происходит от контакта с сетчатой боковиной. Она же препятствует явлению искроуноса во время порывов бокового ветра.

Искры из трубы бани: что делать

Искрогаситель справляется со своей задачей, пока дымоход бани правильно функционирует. Нарушение скорости дымооборота приводит к тому, что из-под колпака начинают лететь искры. Первым делом нужно разобраться, откуда они берутся. Искры – это не успевшие сгореть в топке мелкие частички топлива. При нормальной тяге они успевают догореть в печи, а часть из них дотлевает внутри трубы на пути к выходу из дымохода.

С уменьшением дымооборота огонь в топке гаснет. Если тяга выше нормы, происходит обратный эффект. Топливо быстро разгорается, рассыпается на частицы, которые не все успевают сгореть. Сильная тяга воздушным потоком подхватывает вместе с дымом эти частицы и выбрасывает через трубу на улицу в виде пучка искр.

Проблема вылета искр присуща прямоточной трубе, что является единственным недостатком такой конструкции дымохода. Огонь из топки сразу попадает в вертикальную трубу. Если дымоходный канал бани имеет колена, изгибы, горизонтальные участки, дымооборот ослабевает. Даже при сильной тяге искры ударяются на поворотах о стенки трубы, разлетаются на более мелкие части и до вылета успевают сгореть. Однако криволинейные дымоходы быстрее забиваются сажей. Для бани с коленами труба не лучший вариант.

Решают проблему уменьшением скорости дымооборота прямоточной трубы. Тягу регулируют заслонками, шиберами, дверцей поддувала. Если добиться положительных результатов не получается, увеличивают время пребывания дыма с искрами в трубе за счет увеличения длины дымоходного канала. После нормализации тяги, редко вылетающие искорки улавливает искрогаситель.

Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека.

Строение и принцип работы искрогасителя

Устройство искрогасителя разной модели имеет отличительные элементы конструкции. Различается внешний вид. Общим является наличие корпуса, искрогасящего элемента из стальной сетки или листа, а также крышки, задерживающей вылет искр.

Работают все модели искрогасителей по одному принципу:

1. После разжигания печи бани внутри топки образуются горячие продукты сгорания, состоящие из газа, дыма, воздуха, мелких частичек несгоревшего топлива. Тягой поток воздуха направляет их через дымоход бани на улицу.
2. На верхушке трубы горячий воздух сталкивается с оголовком. Дым беспрепятственно уходит в атмосферу, а частицы горящего топлива ударяются о гасящий элемент из сетки или листового металла, корпус, крышку дефлектора.
3. Ударившаяся об металлический элемент горящая искра теряет свою теплоемкость и быстро угасает.

Искрогаситель чаще всего улавливает крупные частицы топлива. Мелкие искорки иногда проскакивают. Если сильно летят искры из трубы бани, надо уменьшить тягу закрытием заслонок. Еще одной причиной может стать прогорание искрогасящей сетки.

Модели искрогасителей

Модели искрогасителей различаются конструкцией, способом улавливания и гашения искры, вспомогательными возможностями. Условно элементы разделяют на следующие группы:

1. Динамические модели осаждают горящие частицы за счет силы тяжести. От соприкосновения с холодным дефлектором и сеткой из теплоемкого металла искра утрачивает энергию.
2. Фильтрационные модели гасят искры и очищают газы, проходящие через ячеистые перегородки фильтра. Для бани такой искрогаситель редко используют. Чаще он встречается на выхлопной трубе автомобиля, трактора, комбайна.
3. Жидкостные затворы – особый вид искрогасителей. Продукты сгорания проходят через воду, где гасится 100% искр, оседает копоть. На улицу из трубы выходит холодный воздух без запаха гари.

Особенности

Всякая конструкция, связанная со сжиганием топлива и отведением вредных продуктов за пределы обогреваемых помещений, несёт опасность для построек. Особенно, когда материал жилища не устойчив к пожарам (допустим, древесина).

Потому при постройке дома требуется соблюдать правила пожаробезопасности. Это касается как печки и котла, так и дымохода, потому что совместно с процессом топливной переработки выбрасываются и продукты сжигания в дымоходную трубу. Данный процесс обычно не обходится без искр, а они в свою очередь могут стать причиной пожара. С целью обезопасить себя и собственное жильё, монтируют особое устройство – искрогаситель на дымоход.

Прибор улавливает искры, устанавливаясь прямо на трубу дымоотведения. Его конструкция включает в себя корпус, сетку для улавливания и гашения искр, элемент для погашения огня и козырёк.

По большому счёту, искрогаситель на дымоход – это обычная сетка с мелкими ячейками. Конструкция элементарная.

Можно выделить ещё и следующие особенности рассматриваемого приспособления:

1. Данные устройства устанавливаются на дымоходные трубы твердотопливных печек.
2. Ячейки самой сетки должны соответствовать определённым размерам, а именно быть не больше 5 мм.
3. Монтаж искроулавливателя производится обязательно, если кровля сделана из материалов, которые могут легко воспламениться.
4. Устройства требуются тогда, когда дымоход установлен прямолинейно (в банях, саунах и пр.).
5. Ко всему, искрогаситель защищает трубу от птиц и мусора.

Обратите внимание, что при топлении печки дровами с большим содержанием смол придётся отказаться. Иначе смола, которая будет оседать на сетке, забьёт её, и тяга в дымоходе станет меньше

Сетку нужно время от времени чистить.
Установку искрогасительной сетки включают в проект дымоходной трубы.

Искрогаситель на дымоход самостоятельно выполнить не сложно, но требуется ответственно подойти к выбору материала сетки. Не все они могут использоваться, допустим, при применении ферритной стали либо оцинкованного металла это может поспособствовать быстрому износу устройства.

Монтаж искрогасителя производят сразу после установки самой дымоходной трубы.

Самым лучшим материалом для сетки считается нержавейка, толщиной 5 мм. Устройства из нержавеющей стали имеют прекрасные свойства прочности, устойчивости к коррозии, характеризуются высоким показателем тепловой устойчивости.

Популярные модели

Искрогасители для дымохода бывают разными. Выделяют два основных вида, которые используются чаще всего:

1. Искрогаситель-кожух. Такие приборы часто создают своими руками из подручных средств.
2. Искрогасители-дефлекторы. Такие модели предназначены не просто для того, чтобы гасить твердые частицы. Они усиливают тягу в дымоходе путем перенаправления потоков ветра.

Искрогаситель-кожух

Искрогасители-кожухи пользуются популярностью благодаря простоте конструирования. Можно собственноручно сделать отверстия в трубе или присоединить к ней насадку-сетку. Отрицательным свойством такого устройства является необходимость периодической ревизии искрогасителя.

Рекомендуем ознакомиться: Как самостоятельно построить столбчатый фундамент из ПВХ труб — пошаговая инструкция

Сетка и перфорации быстро забиваются. На них оседают продукты горения и тяга постепенно снижается. Это обуславливает необходимость часто прочищать такой искрогаситель. Есть модели кожухов, которые продаются уже в собранном виде, их нужно только присоединить к дымоходу.

Искрогаситель-дефлектор

Искрогасители-дефлекторы более современные устройства. Они имеют эстетичный вид и не снижают тягу в трубе. Такие искрогасители могут оснащаться сетками и перфорациями.

Отличительной особенностью такого устройства является наличие места сужения. Оно способствует увеличению тяги внутри искрогасителя. Такой феномен подчиняется закону Бернулли: в местах с меньшим сечением трубы увеличивается скорость потока, при этом снижается его давление. Снижение давления приводит к увеличению тяги.

Место сужения может находиться в любой части искрогасителя. Существуют разные модели. Некоторые из них по строению напоминают искрогаситель-кожух, но отличаются лучшей аэродинамичность.

Отрицательные свойства таких искрогасителей те же: их сеточки и перфорации быстро забиваются твердыми частицами. Эта проблема была решена в Центральном аэрогидродинамическом институте (ЦАГИ). Искрогасители, которые там конструировали, носят название института.

Искрогаситель-дефлектор ЦАГИ включает в себя:

• Нижний цилиндр — патрубок. Он является продолжением трубы дымохода.
• Место сужение между патрубком и диффузором.
• Диффузор — расширенная часть искрогасителя.
• Крышка-зонтик. Она защищает устройство от осадков и крепится на расстоянии от диффузора с помощью ножек.
• Наружный цилиндр или обечайка. Это цилиндр большого диаметра, который крепится снаружи к искрогасителю и способствует перераспределению газов вверх и вниз.

Такой искрогаситель позволяет тушить горячие частицы и усиливать тягу. Он не способен задерживать копоть.

4 способа гашения искр из дымохода

Искрогаситель является не единственным устройством для гашения искр, помимо него, есть еще несколько решений:

1. На оголовье трубы прорезаются боковые дырочки, а торец просто заваривается. Для реализации подобного нужно взять трубу нужного диаметра, просверлить отверстия, заварить торец и поставить на уже установленную трубу дымохода.
2. Установка сетки в оголовье дымохода. Единственным недостатком такого решения является необходимость регулярной замены металлической сеточки, потому как она часто забивается.
3. На дымоход устанавливается качественный дефлектор. Однако такое решение целесообразно, кода в вашей местности преобладают очень сильные ветра, и появляется обратная тяга в дымоходной системе. Если же такой ситуации не наблюдается, тогда можно отделаться обычным искрогасителем.
4. Этот способ предполагает реализацию дымооборота на самой трубе. Наиболее простая реализация выглядит следующим образом: делается колено на трубе, которое призвано уменьшить тягу. Таким образом, искры будут реже вылетать из дымохода. Соответственно, и дым станет медленнее выходить из трубы, что хорошо скажется на сохранении дополнительного тепла в помещении, бане и так далее.

При использовании этого способа не переусердствуйте, так как важно, чтобы в дымоходе был достаточный уровень тяги. Если вы наблюдаете обильный поток искр из дымохода, проверьте тягу, возможно, она недостаточна и следует пересмотреть всю систему. Если вы наблюдаете обильный поток искр из дымохода, проверьте тягу, возможно, она недостаточна и следует пересмотреть всю систему

Если вы наблюдаете обильный поток искр из дымохода, проверьте тягу, возможно, она недостаточна и следует пересмотреть всю систему.

Помимо традиционных функций, у искрогасителя есть еще один хороший плюс – это предотвращение попадания птиц в дымоход, которые так и норовят сделать там гнезда.

При наличии таковых последствия будут не радужными:

1. Топка после длительного перерыва создаст невыносимый запах в помещении.
2. Стены труб покроются липкой смолой.
3. В результате потребуется чистка дымохода.

Особенности

Всякая конструкция, связанная со сжиганием топлива и отведением вредных продуктов за пределы обогреваемых помещений, несёт опасность для построек. Особенно, когда материал жилища не устойчив к пожарам (допустим, древесина).

Потому при постройке дома требуется соблюдать правила пожаробезопасности. Это касается как печки и котла, так и дымохода, потому что совместно с процессом топливной переработки выбрасываются и продукты сжигания в дымоходную трубу. Данный процесс обычно не обходится без искр, а они в свою очередь могут стать причиной пожара. С целью обезопасить себя и собственное жильё, монтируют особое устройство – искрогаситель на дымоход.

Прибор улавливает искры, устанавливаясь прямо на трубу дымоотведения. Его конструкция включает в себя корпус, сетку для улавливания и гашения искр, элемент для погашения огня и козырёк.

По большому счёту, искрогаситель на дымоход – это обычная сетка с мелкими ячейками. Конструкция элементарная.

Можно выделить ещё и следующие особенности рассматриваемого приспособления:

1. Данные устройства устанавливаются на дымоходные трубы твердотопливных печек.
2. Ячейки самой сетки должны соответствовать определённым размерам, а именно быть не больше 5 мм.
3. Монтаж искроулавливателя производится обязательно, если кровля сделана из материалов, которые могут легко воспламениться.
4. Устройства требуются тогда, когда дымоход установлен прямолинейно (в банях, саунах и пр.).
5. Ко всему, искрогаситель защищает трубу от птиц и мусора.

Обратите внимание, что при топлении печки дровами с большим содержанием смол придётся отказаться. Иначе смола, которая будет оседать на сетке, забьёт её, и тяга в дымоходе станет меньше

• Сетку нужно время от времени чистить.
• Установку искрогасительной сетки включают в проект дымоходной трубы.

Искрогаситель на дымоход самостоятельно выполнить не сложно, но требуется ответственно подойти к выбору материала сетки. Не все они могут использоваться, допустим, при применении ферритной стали либо оцинкованного металла это может поспособствовать быстрому износу устройства.

Монтаж искрогасителя производят сразу после установки самой дымоходной трубы.

Самым лучшим материалом для сетки считается нержавейка, толщиной 5 мм. Устройства из нержавеющей стали имеют прекрасные свойства прочности, устойчивости к коррозии, характеризуются высоким показателем тепловой устойчивости.

Материал

Дымоотводные системы для бани изготавливаются из разных материалов. Каждый из них имеет определенные особенности, сильные, слабые стороны.

Кирпичные

Кирпич самый дорогой, долговечный из материалов. Существует два способа кладки трубопроводов:

1. Насадной способ. Его применяют при возведении каменки. Подходят для обслуживания только одной печи, без подключения дополнительных приборов.
2. Коренные конструкции. Их выкладывают впритык к каменке. Далее кладка соединяется с помощью металлической трубы. Применяются для нескольких устройств.

Чтобы собрать кирпичный дымоход, необходимо обладать практическими навыками кладки кирпича. Преимущества:

• привлекательный вид;
• долговечность, высокая прочность;
• постоянная тяга, сохраняющаяся на одном уровне;
• стойкость к длительному воздействию огня;
• медленный нагрев и остывание.

Цена на кирпичный дымоход выше, чем на конструкцию из других материалов.

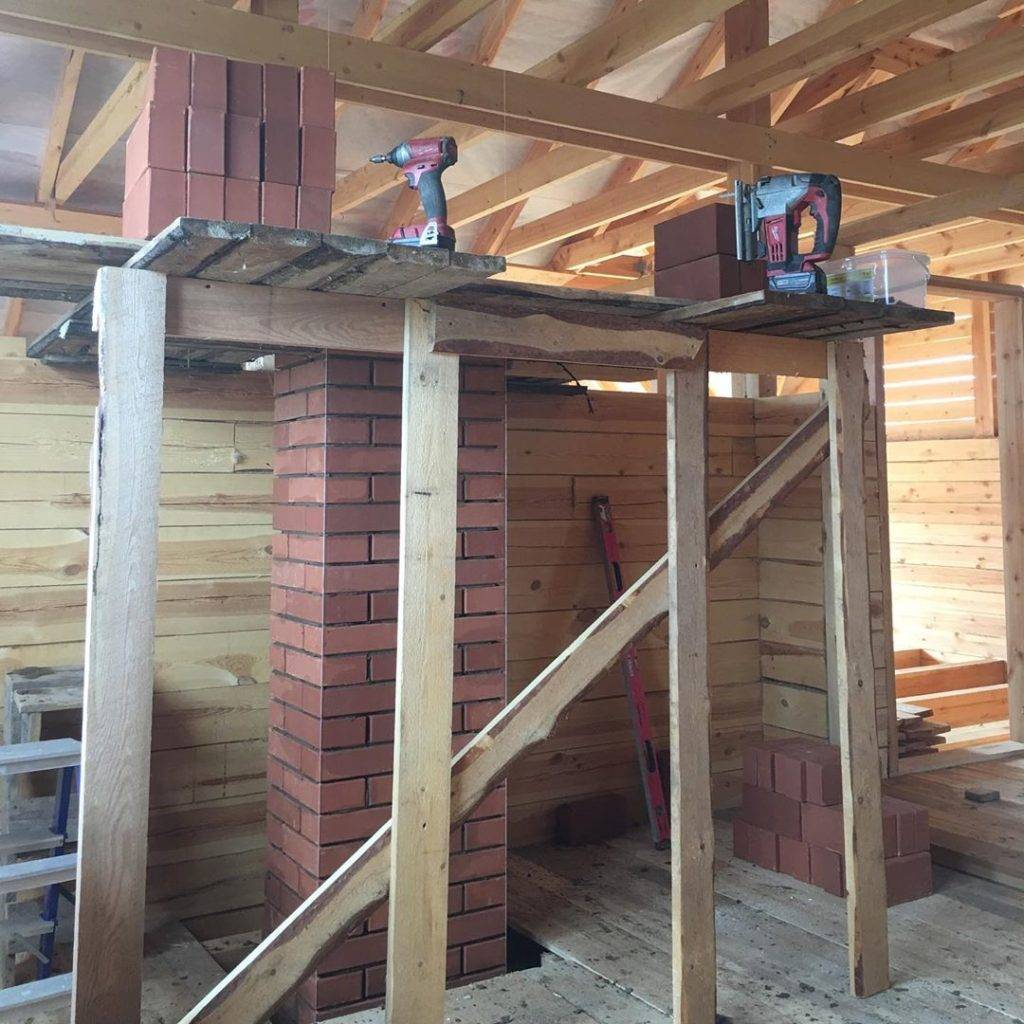

Кладка кирпичного дымохода

Металлические

Преимущества:

• монтаж дымоотводной системы из металла проще чем из кирпича;
• низкая цена;
• внутренние стенки металлических труб гладкие, на них медленнее скапливается сажа.

Металлические дымоходы не подходят для климатических зон с низкими температурами. В таких случаях необходимо устанавливать дополнительную теплоизоляцию, обматывать трубопровод минеральной ватой.

Другие типы

К отдельной группе относятся сэндвич трубы. Они представляют собой двустенную конструкцию, между стенками которой закрепляется негорючий материал.

Проблема перегрева дымоходов из стали, возможные причины, методы решения

Снижение оборота дыма может спровоцировать угасание огня внутри топки. Превышение тяги, напротив, вызывает быстрое горение топлива, а также его рассыпание на отдельные элементы. При этом довольно сильная воздушная тяга легко выбрасывает горящие частицы, образуя пучки искр. Любые эксперименты с тягой чрезвычайно опасны, поэтому следует знать, что необходимо предпринять при появлении искрения.

На внутренней поверхности саже и горючим осадкам практически не за что зацепиться. Однако исследования показали, что гладкая поверхность дымоходов, не всегда положительно сказывается на эксплуатационных качествах стальных дымоходов и пожарной безопасности. Что мы имеем? Мы имеем зачастую проблему перегрева стальных дымоходов.

Так в чём же причина, почему на крышах зданий, так часто заметны следы возгораний?

В интернете полно таких фотографий, когда видно, как искры летят из стальной трубы бани. Но опасность возгорания существует и в жилых помещениях. Дело в что, многие дачники не осознают своей ответственности за пожарную безопасность и сами монтируют неподходящие дымоходы неправильным способом, в результате в дымоходе тепло утекает «в трубу».

Тепло утекает, а помещение остаётся холодным, тогда хозяин такой нерадивой печи, начинает подтапливать ещё сильнее, пока огонь в топке не достигнет пикового синего цвета пламени. В результате возникает переизбыток кислорода в печи, если задвижка открыта слишком сильно или дров слишком много и они горят слишком жарко.

При проектировании берут мощность печи и теплоотдачу на входе, но никто не предполагает, что дрова будут догорать уже в самом дымоходе. Если дымоход был рассчитан на температуру на входе, то перекрытия могут не выдержать и возгореться. По этой же причине не следует запихивать дрова в металлический дымоход и набивать топку до самой трубы. Кстати, возможна следующая ситуация: зимой снег сорвал трубу и отработанные газы, а также догорающие микроэлементы уходят не выше уровня конька крыши, а на уровне основания дымохода в самой крыше.

Этот участок может перегреться и воспламениться, поэтому во избежания подобных ситуаций доверяйте установку дымохода профессионалам.

Если даже ваш дымоход не обладает такими жаропрочными характеристиками на выходе, как требуется, можно организовать отвод тепла от дымохода в зоне перекрытий и направить тепло на отопление помещений, предбанников и т.д. Если утилизировать тепло не удаётся, постарайтесь убавить поддув, если и при этом, из трубы летят остатки дров, или дымоход продолжает перегреваться, Вам следует обратиться к печнику, который проведёт осмотр трубы и сделает реконструкцию дымохода.

Если дымоход спроектирован так, что тяга в нём не слишком велика, он будет перегреваться, дымоход должен сделать оборот или полуоброт, на манер русской печки перед выходом из топки, чтобы продукты горения не летели прямиком в трубу, а оставались в печи. При необходимости, если нужной тяги не было обеспечено и тяга слишком мала, а средств для её увеличения нет, во избежание образования задымлённости, необходимо обеспечить вентиляцию дымохода искусственным путём с помощью вытяжки. То есть нельзя допускать не перегрева ни задымления, ни догорания топлива в дымоходе.

Предлагаем ознакомиться Можно ли пить после бани воду

Монтаж дымохода

В сущности, стальной дымоход, установленный правильным способом и по назначению, не является очагом опасности возгорания. Квалифицированные специалисты из компании СД-Модуль помогут Вам с выбором и установкой правильного дымохода.
