Можно ли устанавливать инфракрасный тёплый пол под ламинат

Монтаж пленочных теплых полов своими руками

Мечта каждой хозяйки иметь в доме теплые полы. Можно отбросить переживания за здоровье своих домочадцев, особенно если это маленькие дети, и им вдруг захотелось прогуляться по полу босиком. Не так давно на строительных рынках появился новый вид отопления. Называется он ПЛЭН – пленочный электрический нагреватель. Такое отопление можно использовать в качестве дополнительного или основного.

Инфракрасная пленка, применяемая в этой технологии, способна прогреваться до 40-45 градусов по Цельсию, толщина ее не больше одного миллиметра. Характерное отличие инфракрасного обогревания заключается в том, что нагревается предмет, а не воздух, как в системе конвекции.

Пленочные полы нагреваются за счет электроэнергии. Происходит это следующим образом: за несколько минут прогреваются поверхности нагревательных элементов пленки до 40-45 градусов, потом тепло распределяется по всему полу, прогревая его до +35 градусов.

Обратите внимание

Прогрев воздуха происходит конвективным способом, прогревается он до 25 градусов. Терморегулятор контролирует температуру воздуха помещения, при достижении заданной температуры отключает электропитание. Как только температура воздуха снижается на 1-2 градуса, система включается снова.

Пленочные полы потребляют мало электроэнергии и пожаробезопасны.

Инструменты и материалы для монтажа пола

Итак, монтируем инфракрасный пленочный теплый пол. Для работы нам понадобится упаковка пленочного пола, в нее входит: рулон пленочного пола, монтажный провод, комплект битумных изоляторов.

Нам еще понадобятся отвертка, ножницы, пассатижи, нож, терморегулятор, скотч, защитная полиэтиленовая пленка, теплоизоляционная подложка, строительный степлер.

Пленочный теплый пол можно укладывать под ламинат, ковролин, линолеум, и даже под плитку.

Технология монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого плёночного пола. Прежде всего, нам следует разметить, где будем укладывать пленку теплого пола, (под низкостоящую мебель ее укладывать не надо) и разрезать ее на нужное количество полос.

Пленочный пол прогревается с двух сторон, поэтому стелем сначала на основной пол теплоизоляционную подложку. Крепим ее к основному полу степлером, края стыков скрепляем скотчем.

Полосы пленочного пола укладываем поверх подложки медными полосами вниз, изолируем места среза медной шины битумным изолятором, а там, где будем монтировать провода, к медным контактам крепим клипсы. Устанавливаем их так, чтобы одна сторона входила внутрь пленки, другая находилась поверх медной шины.

Клипсы крепко фиксируем пассатижами, вкладываем в контактный зажим оголенные провода кабеля, и так же фиксируем их пассатижами. Полосы пленочного пола закрепляем скотчем к теплоизолирующей подложке и между собой. Крепим терморегулятор к стене и переходим к установлению датчика температуры пола.

Битумной изоляцией прикрепляем его к внутренней стороне пленочного пола на черную полосу. Делаем углубление ножом в теплоотражающей подложке под датчик, прорезаем каналы для проводов и прячем их под скотч. Подключаем проводку к терморегулятору. Теперь можно тестировать пол, т.е. проверить, как он прогревается.

Советы специалистов

Специалисты советуют поверх пленочного пола под ламинат стелить полиэтиленовую пленку, как защиту от попадания влаги. Или подложку поставляемую вместе с ламинатом. Под плитку пленочный пол тоже накрыть полиэтиленовой пленкой, прикрепив ее специальной сеткой, которая крепится дюбелями к основному полу, а потом поверхность залить плиточным клеем.

Датчик температуры пола в этом случаи следует поместить в гофру диаметром 16 мм. После укладки плитки включить пленочный теплый пол можно только через 28 дней. Если теплый пол находится под ковралином, его тоже сначала надо укрыть полиэтиленовой пленкой, поверх нее разместить еще защитный слой из фанеры, прибив ее гвоздями к основному полу.

Делать это надо осторожно, не повредив пленочные полы.

Какой вид теплого пола положить под ламинат?

Существует несколько видов теплых полов, но при монтаже ламинированного покрытия в помещении предпочтение рекомендуется отдать инфракрасной пленке. Инфракрасный теплый пол под ламинат имеет высокий уровень теплоотдачи, причем ламинированные панели при этом не будут нагреваться слишком сильно, поэтому никакого негативного воздействия на структуру пола оказано не будет.

Кроме того, инфракрасная пленка позволяет обеспечить максимально равномерный прогрев помещения, что очень важно для создания в комнате благоприятного микроклимата

Инфракрасные теплые полы являются разновидностью электрических теплых полов, однако их эксплуатация рассчитана на экономное электропотребление. В том случае, если какой-то участок инфракрасной пленки будет поврежден, то обогрев продолжит работать в обычном режиме, а отключится только поврежденная секция.

Также среди преимуществ выбора инфракрасного теплого пола для ламината можно выделить:

• Установка нагревательных элементов займет не больше часа и всё может быть сделано своими руками;
• Отсутствует необходимость в устройстве цементной стяжки, использовании клеевых и иных составов;
• Эксплуатацию теплого пола можно начать сразу после того, как будет постелен ламинированный пол;
• В процессе работы инфракрасная пленка не будет выделять каких-либо вредоносных веществ;
• Средний срок службы в обычных условиях эксплуатации – несколько десятков лет;
• Никакого обслуживания пленка не требуется;
• Покупать и настраивать дополнительные приборы и агрегаты для работы пленки не потребуется;
• Есть возможность выбрать определенный режим обогрева для конкретной ситуации.

Конечно, у подобного решения есть и свои недостатки, к которым надо отнести следующие факторы:

• Относительно высокая стоимость нагревательных элементов. За самую простую пленку придется отдать порядка 900-1500 рублей за кв.м. Как ни странно, даже вполне достойные модели ламината стоят меньше;
• Инфракрасный теплый пол запрещено использовать в помещениях с повышенной влажностью (это больше связано со сложностью монтажа и обеспечения защиты электрических элементов);
• Необходимость в устройстве качественного идеального ровного чернового основания для укладки, что также влечет за собой дополнительные затраты. Если на поверхности настила будут какие-то дефекты, то нагревательные элементы из-за поступающей нагрузки могут прийти в негодность.

Регулирование температуры по отдельным помещениям

Еще одно преимущество – так как данная система разделена по комнатам (одна труба – один терморегулятор), то и выставлять температуру в разных помещениях можно по-разному, без лишних теплопотерь от источника (котла).

Во-первых, по поводу теплопотерь при отоплении от котла. На протяженных транзитах от коллектора до помещения, все трубы, как правило изолируются. Но даже если тепло и “теряется” на этом участке, то оно все равно остается внутри дома!

Вы же не прокладываете трубы снаружи здания и не греете улицу?

По поводу регулировки температуры — а кто вам сказал, что другие системы не могут делать то же самое?

У тех же водяных теплых полов с простейшим термостатом (по воздуху!) и термоэлектрической головкой на коллекторе, решается проблема поддержания заданной температуры с точностью до 1-2 градусов.

В системе с эл.водяными теплыми полами регулировка ТОЛЬКО по воздуху как раз запрещена. О чем и говорится в инструкции.

Вам нужно точно контролировать температуру нагрева трубок, иначе вы их сожжете. Сделать это можно только с датчиком, проложенным в стяжке рядом с трубкой, а не с воздушным терморегулятором на стенке.

Вот показательный пример одного пользователя, который дважды! спалил свои электро-водяные теплые полы подобным образом.

https://youtube.com/watch?v=DxNKsONgznA%3F

Принцип действия и конструктивные особенности

В природе тепло передается двумя путями:

• Конвекцией, когда тепло передается непосредственно от тела к телу воздухом;
• Лучами (так Земля получает тепло от Солнца). Здесь задействован физический принцип, основанный на способности нагретых свыше 60 градусов по Цельсию тел испускать волны длиной 0,75-100 мкм, имеющие электромагнитную природу. В основе ИК-излучателей и лежит способность тел излучать волны в заданном диапазоне (от 5,6 до 100 мкм).

Инфракрасный «теплый пол» состоит из основного слоя, токопроводящих полос (медная и серебряная), карбонового излучателя и ламинирующей пленки. Под воздействием тока карбоновая паста начинает испускать лучи, которые, достигнув плотного тела, начинают его нагревать.

В случае с теплым полом нагрев ведется непосредственно ламината, который уже конвекционным путем прогревает помещение. Так как лучи имеют разную длину, часть из них проходит через пол и нагревает окружающие предметы. Именно поэтому запрещено над нагревательными элементами размещать мебель во избежание перегрева ИК-пленки.

Состав ИК-пленки.

Пленочные обогреватели выпускаются мощностью от 150 до 440 Вт/м2 (для ламината предельная мощность не должна превышать 150 Вт/м2). Стандартная ширина пленки может быть 4 размеров — 50, 60, 80 и 100 см. Длина любая — выпускается рулонами. Однако через определенные промежутки предусмотрены специальные полосы, по которым пленка отрезается любой длины — шаг 20 или 25 см.

Инфракрасная пленка.

Укладка изоляционных материалов

Следующим важным этапом в процессе, как правильно уложить теплый пол под ламинат, является настил изоляционных материалов для предотвращения контакта теплого пола с влагой.

После этого можно уложить теплоизоляцию, чтобы повысить эффективность теплого пола и снизить теплопотери от потоков тепла, направленных вниз.

Подойдет любой рулонный материал, уложенный металлизированной стороной вверх, швы которого следует проклеить скотчем.

Перед тем, как положить теплый пол под ламинат, лучше всего воспользоваться вспененными изоляционными материалами, не тоньше 3 мм толщины.

В качестве изоляции под ламинат одинаково хорошо подходят как отражающие, так и неотражающие изоляционные материалы, лишь бы были выдержаны нормативы толщины. Неплохо себя проявляет лавсановая отражающая пленка, а вот фольгированный материал не совсем подходит для инфракрасного пленочного пола, поэтому укладывать его нежелательно.

Чертеж и схема укладки

Начальным этапом устройства теплого пола является разработка схемы укладки и составление чертежа. Тщательно продумывается план монтажа инфракрасной пленки, подключение к блоку управления, соединение с источником питания.
Базовые моменты, которые нужно учесть при планировании теплого пола:

1. Пленочные обогреватели лучше укладывать вдоль длинной стены комнаты. При такой ориентации пленки уменьшается число контактных соединений.
2. Рекомендуемая длина полосы — не более 8 метров.
3. Пленка укладывается с отступом 25-30 см от стен и приборов отопления.
4. Для того чтобы избежать перегрева мебели, деформации ламината, перерасхода электроэнергии и снижения срока службы нагревательных элементов, система не монтируется под мебелью.
5. Разрезать пленку можно только по графическим отметкам.
6. Нельзя стелить полосы внахлест. Между ними должны быть пропуски примерно 5 см.
7. Покрытие ИК матами до 60 — 70% площади пола считается оптимальным.
8. Место установки блока питания выбирается с учетом удобной подводки кабеля питания и проводов от пленочных матов.
9. Провода можно уложить в гофрированную трубу, проделав в стене штроб, а можно убрать в кабель канал.

На графическом эскизе обязательно изображается схема подключения проводов. Возможны два варианта соединений. В первом случае и фазовый и нулевой кабели подключаются с одной стороны пленочных элементов. Но иногда, чтобы исключить возможные пересечения «фазы» и «нуля», их подключат с противоположных сторон пленки.

Схема монтажа инфракрасной пленки

Вообще при монтаже требуется особое внимание, чтобы случайно не перепутать соединения проводов и допустить короткого замыкания. Термодатчик монтируется посередине ИК-пленки

Желательно расположить его в наиболее прохладном месте комнаты, если позволяет длина кабеля устройства. В любом случае, расстояние от него до стены не должно превышать 50 см.
С учетом всех рекомендаций схема вычерчивается на бумаге. Затем для удобства она переносится непосредственно на пол. Такой подход упростит монтаж и поможет не допустить ошибок при определении расхода материалов

Термодатчик монтируется посередине ИК-пленки. Желательно расположить его в наиболее прохладном месте комнаты, если позволяет длина кабеля устройства. В любом случае, расстояние от него до стены не должно превышать 50 см.
С учетом всех рекомендаций схема вычерчивается на бумаге. Затем для удобства она переносится непосредственно на пол. Такой подход упростит монтаж и поможет не допустить ошибок при определении расхода материалов.

Определяем оптимальное сочетание типа теплого пола и деревянного основания

Возведение конструкции теплых деревянных полов под ламинат отличается некоторой сложностью. Это обусловлено материалом основы: дерево легко впитывает влагу, в результате чего может существенно деформироваться, а при быстром испарении влаги – покрывается трещинами и образуются изъяны.

При укладке ламината на теплый пол величина перепада не должна составлять больше 1 мм, однако в случае впитывания влаги это значение может увеличиться, что приведет конструкцию к выходу из строя. Решение данной проблемы – использование материалов, устойчивых к влаге, при помощи которых достигается дополнительная гидроизоляция.

В качестве теплого пола на деревянное основание может возводиться конструкция:

• электрическая;
• инфракрасная;
• водяная.

Водяной

Данный вид считается самым бюджетным и безопасным. Его принцип работы: на подготовленное основание выкладываются трубы, изготовленные из полипропилена или металлопластика. По трубопроводу пускается горячая вода, которая параллельно нагревает расположенную выше подложку и ламинат.

Если планируется под ламинат на деревянный пол монтировать водяную систему, следует учитывать следующие моменты:

• комнатная температура – не выше 28 градусов;
• обеспечить отсутствие резкой смены температур;
• нагревательный элемент не должен прогреваться свыше 50 градусов.

Перед монтажом важно учитывать, что самостоятельно сделать подобный теплый деревянный пол под ламинат достаточно сложно, скорее всего, потребуется помощь специалистов. Несмотря на эффективность функционирования водяного пола, на дачах и в небольших частных домах его устанавливают редко

Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений

При проведении монтажа своими руками важно следить за качеством проводимых работ и отсутствием физических повреждений элементов конструкции, т.к. это способно привести к протечкам и поломке всей системы в дальнейшем

Инфракрасный

По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.

Каждый компонент системы отопления заключен в слой пленки из полиэтилена, который призван обеспечить надежность и безопасность, но при этом не увеличивает толщину теплого пола.

Основные достоинства инфракрасной системы на деревянный пол под ламинат:

• легко осуществить монтаж своими руками, процедуру сможет провести самостоятельно даже полный новичок в ремонтных работах;
• отсутствие нагрузки на деревянное основание (как в случае с водяным полом);
• малая толщина;
• быстрое нагревание конструкции;
• простота регулирования температурного режима.

Электрический

Как и инфракрасный теплый пол под ламинат, электрическая конструкция подсоединяется к электросети при помощи кабеля. Когда подключается электричество, происходит формирование магнитного поля, все элементы конструкции нагреваются, и если все комплектующие системы уложены правильно и соблюдена вся технологии укладки, то тепло будет уходить вверх, в помещение.

Данная разновидность имеет все преимущества инфракрасных полов, но при этом более доступна по стоимости. На сегодняшний день эти факторы обеспечивают популярность электрической системы в качестве теплого деревянного пола под ламинат.

Единственным недостатком можно назвать вероятность короткого замыкания. Однако это решается покрытием основания и перекрытия специальным средством, а также обеспечением безопасности при работе с электросетью.

Так же на деревянный пол можно уложить термоматы — это более продвинутый вид электрического пола.

Особенности монтажных работ

И напоследок – несколько советов по проведению монтажа системы ИК подогрева:

влажность в помещении, где производятся работы, должна быть не более 60%;
монтаж ИК полов производится при температуре 0 градусов и выше;
термопленка даже для проверки должна подключаться к сети только в развернутом состоянии – в рулоне ее подключать нельзя;
если пленка была повреждена в месте пролегания графитового (черного) слоя, то место повреждения обязательно изолируется в двух сторон;
термодатчик нужно подключать так, чтобы в случае необходимости его можно было легко заменить;
если в квартире случился потоп, то полы важно срочно отключить и не использовать, пока они не просохнут.

Инфракрасный теплый пол

Если система ИК нагрева полов была подключена правильно, то прослужит десятилетия

Все работы важно проводить внимательно и аккуратно – только в этом случае можно получить желаемый результат!

Теплолюкс Alumia

Следующий герой нашего ТОПа – Теплолюкс Alumia. Он не требует заливки и прост в монтаже. Достаточно разложить его под ламинатом или другим напольным покрытием, подключить к терморегулятору и теплый пол готов к работе. Выпускается Теплолюкс Alumia в огромном количестве вариантов, рассчитанных на площадь от 0,5 до 18 квадратных метров. Благодаря такому многообразию вариантов вы сможете подобрать модель с точными размерами для вашей квартиры. Применяемая в конструкции теплого пола алюминиевая фольга эффективно распределяет тепло по всей поверхности и экранирует электромагнитное излучение. Благодаря подключению теплого пола к терморегулятору можно будет настроит его работу только в определенные часы, тем самым существенно экономя на электроэнергии. А времени на нагрев у Теплолюкс Alumia уходит немного – всего 15-20 минут под ламинатом. Владельцы отзываются о нем строго положительно, отмечая простой монтаж, не требующий особых навыков и качественный прогрев. Так что, если вы подумываете о самостоятельной установке теплого пола и не хотите тратить на это много времени, то Теплолюкс Alumia станет отличным решением. С его установкой вы сможете справится самостоятельно, а небольшая цена на него – не скажется на семейном бюджете.

• Тип: электрический.
• Способ укладки: сухой монтаж.
• Площадь обогрева: до 18 м.кв.
• Класс защиты: IP57.
• Гарантия: 25 лет.

Какой тип теплого пола лучше подходит под ламинат

На сегодняшний день существует три технологии обустройства теплых полов. Каждая имеет свои сильные и слабые стороны, у каждой есть отличия в технологическом процессе. Эти особенности оказывают влияние не только на эффективность подогрева помещения, но и на требования к оптимальному финишному покрытию полов.

Основные виды теплых полов

Таблица. Технологии обустройства теплых полов.

Тип отопительной системы	Технические характеристики и технологические особенности
Водяная	На основании пола устанавливается система пластиковых труб для обогрева помещения. В дальнейшем она закрывается стяжкой толщиной не менее пяти сантиметров. Укладка ламината выполнятся по рекомендованной производителем технологии – специальная подложка для ликвидации неровностей, ламинатные ламели. Это самый неудачный вариант пола с подогревом, имеет три существенных недостатка. Первый – низкий КПД. Толстая песчано-цементная стяжка и поролоновая прокладка под ламинат увеличивают потери тепловой энергии. Второй – высокая сметная стоимость. Имеется в виду суммарная стоимость материалов и количество потерянного времени. Третья – большие проблемы в случае возникновения аварийных ситуаций. Протечки воды обнаруживаются слишком поздно, за это время приходят в негодность многие архитектурные конструкции. Кроме того, ремонт требует полного демонтажа не только ламината, но и стяжки. Это долго и дорого. В настоящее время полы с водяным подогревом используются очень редко. Кроме вышеперечисленных проблем с финишными покрытиями, они имеют и свои чисто технические недостатки: необходимо устанавливать специальный котел, сложная система распределения и регулировки тепловой энергии и т. д.
Электрическая	Более современная и более качественная система, по количеству использования уверенно лидирует по причине относительно небольшой стоимости. Система состоит из специальных электрических кабелей, количество теплоты (Q) зависит от квадрата силы тока (I2) , параметров сопротивления токопроводящей жилы (R) и времени (T). Q=I2×R×T. Электрический подогрев намного эффективнее водяного, имеет перед ним несколько преимуществ. Первое – аварийные ситуации не имеют таких негативных последствий. Втрое – системы намного проще с инженерной точки зрения, аппаратура управления и контроля может монтироваться в любом удобном месте. Третье – уменьшенная толщина цементно-песчаной стяжки повышает эффективность функционирования, сокращает материальные затраты на поддержание комфортных условий в зимний период времени.
Инфракрасная	Самая современная система теплого пола. Теплоносители электрические, но не обыкновенные кабели. Это специальные карбоновые нити, запаянные с двух сторон пластиковыми пластинами. Общая толщина не превышает одного миллиметра, реализуется отдельными рулонами, которые можно разрезать по требуемым размерам. Такие системы имеют много преимуществ: высокий КПД, простота монтажа, надежность и безопасность эксплуатации. Под инфракрасные системы цементно-песчаная стяжка не делается, что дает возможность экономить время и деньги. Единственный недостаток – высокая стоимость, инфракрасные полы доступны далеко не всем застройщикам.

Укладка резистивного нагревательного кабеля

Инфракрасный теплый пол

Как видно из таблицы, для использования ламината в качестве финишного покрытия теплых полов принципиальных ограничений нет. Но это не значит, что можно покупать любые покрытия и без опаски устанавливать их на полы с подогревом.

Преимущества и недостатки

Если сравнивать пленочный подогрев пола с другими электрическим или водяным, то у него есть ряд существенных преимуществ. Прежде всего они касаются простоты и возможности самостоятельной установки за короткое время.

Плюсы

• простота и быстрота монтажа и демонтажа;
• небольшая толщина пленки не влияет на высоту помещения;
• экономия расхода электроэнергии до 30% по сравнению с другими системами нагрева пола;
• нет необходимости в заливке стяжки при монтаже;
• не пересушивает воздух в комнате;
• равномерный прогрев помещения без перепадов температур внизу и наверху;
• при нагревании не создается электромагнитное поле, негативно влияющее на человека;
• при повреждении одного элемента конструкции система продолжает работать, необходима замена только поврежденного участка;
• эксплуатировать пол можно непосредственно после укладки ламината;
• при правильной эксплуатации срок службы может достигать 50 лет.

Минусы

• Поскольку инфракрасный пол не предполагает очень высокие температурные показатели, то деформация ламината исключена. В какой-то степени это можно считать минусом такой системы, поскольку нельзя повысить эффективность прогрева.
• Пленочный пол может служить лишь дополнительным средством отопления. Остальные электрические и водяной подогрев могут претендовать на место полноценного обогревательного средства.
• Перед покупкой ламината необходимо убедиться по специальной маркировке, что этот вид напольного покрытия можно стелить на обогреваемый пол.

Как выбрать модель тёплого пола?

При решении, как выбрать ту или иную модель тёплого пола, следует руководствоваться следующими критериями:

• будет ли служить тёплый пол главным источником тепла в доме или только дополнительным;
• какое напольное покрытие планируется использовать в помещении;
• какова общая высота помещения и состояние его перекрытий.

Различные напольные покрытия требуют установки разных нагревательных элементов. Не все системы подходят для ковролина или плитки, а другие нельзя положить под паркет или ламинат, поэтому нужно выбирать, какой лучше электрический теплый пол под конкретное финишное покрытие.

Электрический тёплый пол под плитку

Под керамогранит и керамическую плитку можно подложить:

• саморегулирующиеся и резистивные кабели;
• стержневые системы;
• кабельные маты.

Зато здесь нельзя использовать инфракрасные плёнки, поскольку они вступают в конфликт с плиточным клеем.

Если уж и требуется их совместить, то тогда на нагревающую плёнку нужно положить армирующую сетку, и уже затем залить всё плиточным клеем. Но при этом значительная часть теплового излучения застревает в этих слоях. Поэтому такой вариант будет неэффективным, к тому же, стержневые маты и инфракрасные плёнки являются наиболее дорогими материалами из всех, применяемых в электрических тёплых полах. Стоит воспользоваться более дешёвым и эффективным решением.

Электрический тёплый пол под ламинат и паркет

Ламинат и паркет можно обогреть следующими системами:

• греющим кабелем;
• инфракрасной плёнкой;
• стержневыми матами;
• кабельными матами.

Хотя можно использовать любую конструкцию, но всё же плёночная оказывается наиболее удобной, поскольку её укладка будет самой простой. Если брать греющие кабели, то следует предпочесть саморегулирующиеся.

Водяной теплый пол под ламинат

Водяной теплый пол – это гибкие трубопроводы, уложенные на поверхность пола, залитые бетонной стяжкой или без таковой.

В трубы закачивается жидкий теплоноситель (вода, антифриз или др.).

Принцип работы водяной системы

Нагревательный котел греет теплоноситель, в одном месте, а циркуляционный насос постоянно двигает жидкость по замкнутому контуру.

Т.е. теплоноситель постоянно находится в движении по всему устройству трубопроводов, тем самым передает свой нагрев всей площади пола, и поддерживает температуру в помещении на достаточном уровне.

Такой обогрев является менее энергозатратным, т.к. нагрев происходит только в одном месте – в нагревательном котле.

Ламинат на теплый пол из водяного отопления укладывается в зависимости от вида системы напольного обогрева помещения.

Водяные системы напольного отопления помещения бывают двух видов:
• Сухая/легкая (полистирольная или деревянная);
• Мокрая/тяжелая (укладка в стяжку).

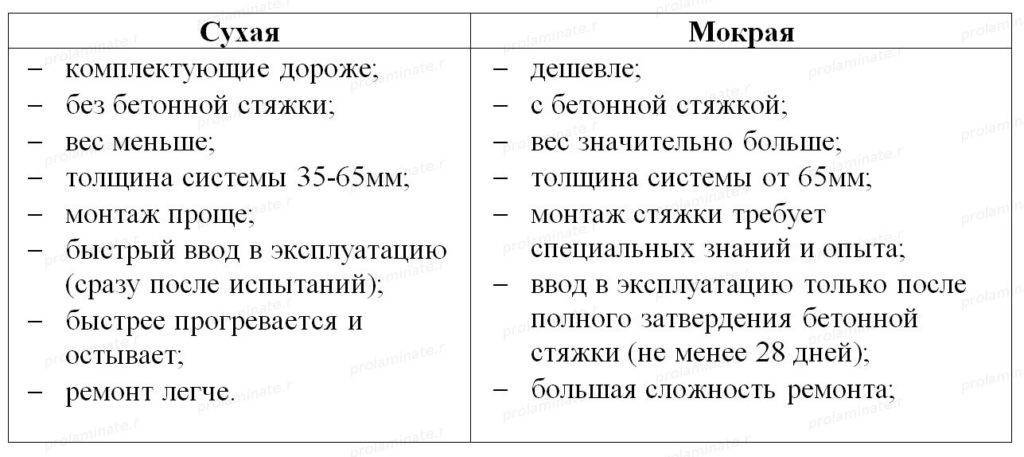

Сравнение сухой и мокрой технологий монтажа водяного теплого пола

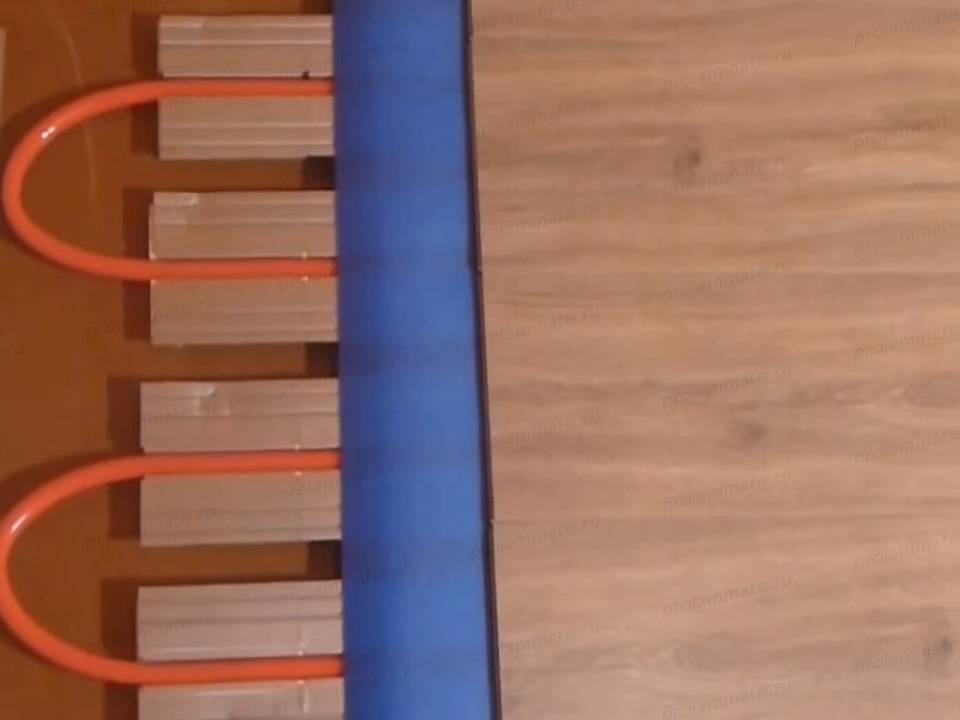

Пример сухой системы водяного теплого пола

Схема водяного теплого пола со стяжкой

Плюсы напольной водяной системы обогрева:

— дешевое тепло;
— не сушит воздух.

Минусы водяного варианта:

— высокая цена;
— дорогой монтаж;
— устанавливать можно только в малоэтажных домах;

Монтаж труб на бетонный пол

Если Вы решили сделать водяной теплый пол под ламинат сами, то должны знать порядок действий. Ламинат можно класть как на бетонную поверхность, так и на деревянную. Разберем технологию укладки труб водяного теплого пола на бетонную основу.

1. Работу следует выполнять до того, как установите двери и закончите штукатурить стены.
2. Нужно убедиться, позволяет ли высота дверей в жилом помещении установить теплый пол, так как его высота минимум 14 см (высота дверного проема приблизительно 220 см). Не помешает и подсчитать при помощи калькулятора в интернете теплопотерю дома – они не должны быть выше 100 Вт /м2.
3. Необходимо в стене проделать нишу и установить коллекторный шкаф выше пола, там, где нет проводов. Если будет автоматика, то нужно сделать выемки для электропроводки и подвести магистральный трубопровод подачей обратки. Можно использовать более легкий вариант: установить на стену, ближе к центру дома, коллекторный шкаф и подвести к нему трубы. Если есть проект, то действуйте согласно ему.
4. Подготовьте черновую поверхность во избежание воздушных карманов и пробок: уберите мусор, замажьте трещины, выровняйте пол, убрав перепады (норма – 5 мм). Если это не сделать, то возрастет гидравлическое сопротивление в конкуре.
5. Гидроизоляционная полиэтиленовая пленка, положенная на поверхность, хорошо защищает от увлажнения.
6. По периметру стен на уровне пола установите демпферную ленту шириной от 6 до 12 мм. Эта полиэтиленовая лента помогает компенсировать расширение стяжки от тепла.
7. Уложите утеплитель (пенополистирол, его плотность – 30 и более кг на кубический метр площади поверхности) толщиной от 5 до 10 см.
8. Положите на пол сетку мак, полистирол или специальную ленту.
9. Укладывайте трубы без стыков в диаметре от 16 до 20 мм «змейкой» в узких проходах, «улиткой» — в прямоугольных комнатах. Способ «улитка» имеет ряд преимуществ: меньше трубу нужно гнуть, на 90 градусов, гидравлических потерь почти нет, тепло равномерно распределяется. «Змейку» нужно начинать укладывать от холодной стены к теплой, шаги 100-300 мм. Трубы кладут в 150 мм и более от стен. Если труба диаметром 16 мм, то длина петли – до 100 м, если 20 мм, то 120 м. При укладке «улиткой» зрительно разделите поверхность на основную и краевую зону. Шаг по краям пола будет чаще (10 см), так как там могут быть холодные стены, в остальной части – шаг 20 см. Если помещение большое, то используйте 2 петли труб.
10. В коллекторный шкаф установите коллекторный блок и узел смешения теплого пола. Подключайте к выходам коллектора трубу евро конусами, не путая подачу с обраткой.
11. Сфотографируйте поверхность пола с уложенными трубами, чтобы стяжками их потом не нарушить.
12. Опрессовку системы делаем в таком порядке: сначала перекроем шаровые краны перед смесительным узлом, затем насосом устанавливаем давление, достаточно 6 атмосфер, и проверяем, все ли исправно работает.
13. Цементная стяжка (цементно-песчаный раствор или полусухая смесь) заливается под давлением в 6 бар. Она должна быть не выше 4,5 см от верха трубы. Через 3 дня устанавливается рабочее значение давления, и только через 20-28 дней подаем тепло в трубы.
14. После того, как стяжка застынет, настраиваем расходомеры (температура должна быть одинаковой на всех трубах обратки) и устанавливаем необходимые параметры на насосно-смесительном узле.
15. Если есть автоматика, то устанавливаем приводы, термостат и контроллеры.
16. На залитый водяной теплый пол укладываем подложку и ламинат.

Область применения

Тёплые электрические стены могут применяться не только в домах и квартирах, но и в гаражах, офисах и складских помещениях. Их монтаж разрешён даже в деревянных домах, но рекомендован «сухой» способ установки.

В гараже установке настенной системы отопления становится особенно актуальной. Связано это с невозможностью монтажа в пол, из-за заезда и дальнейшего размещения машины на конструкции, что приведет к выходу из строя участков кабеля или пленке.

Кроме того, если запланировать электрический обогрев ещё на этапе строительства частного дома, можно сэкономить на отоплении. К примеру, если установить обогрев в стене, которая является перегородкой между двух комнат, то можно обеспечить обогрев сразу обоих помещений.

А если сравнивать электрическую систему с водяной, то для обустройства второй, потребуются ещё затраты на монтажные работы и приобретение дополнительных комплектующих материалов и изделий, таких как котёл отопления, насос, трубы и т.д.

Настенный обогрев подходит для небольших помещений (спальня, ванна), где обустроить тёплый пол достаточно сложно из-за загромождённости мебелью или сантехническими приборами. Тёплые стены будут эффективнее, чем напольное отопление в комнатах с повышенной влажностью (ванна или бассейн), так как там не происходит расход энергии на испарение воды.

Теплый пол на стены и потолок

Watch this video on YouTube

Кроме того, электрические кабельные или инфракрасные тёплые полы в ванне на стене можно класть прямо на плитке.

Отлично подходит инфракрасная система для обогрева лоджии или балкона, отделанного вагонкой или гипсокартонными листами.

Рекомендации по монтажу пленочного теплого пола

Работы по укладке пленочного теплого пола желательно проводить при относительной влажности не более 60 % и плюсовой температуре.

Обязательно следует убедиться, что проведена изоляция контактов и мест надреза термопленки, прежде чем подключать ее к электропитанию. Ни в коем случае не следует включать в сеть нагревательную пленку, если она находится в свернутом в рулон состоянии.

Если оказалось повреждено графитовое напыление на термопленке, отверстие должно быть заизолировано с двух сторон.

Производить монтаж пленочного теплого пола под ламинат на влажную поверхность запрещено. В случае попадания на теплый пол воды вследствие затопления, его нужно сразу же отключить от сети, а затем оставить для полного просыхания в естественных условиях.

Схему укладки пленки необходимо сохранить, на всякий случай.

Не следует наступать в обуви на уложенную термопленку.

Термодатчик должен быть установлен свободно, чтобы в случае неисправности его можно было легко заменить.

Достоинства и отрицательные качества инфракрасных теплых полов

Пол десятка лет назад пленочные теплые полы были уникальным явлением, в наши дни инфракрасные пленочные полы применяют, создавая комфортные зоны в жилых домах, квартирах и офисах. Популярность и спрос создали и конкуренцию, и, соответственно, рекламу и отзывы о продукции, которые могут быть правдивыми и вымышленными.

На дорогих пленках паста нанесена в виде равномерного слоя. Чтобы тепло нагревало напольное покрытие, а не соседский потолок, необходимо использовать теплоотражающую подложку. Если укладка материалов еще может быть выполнена вами самостоятельно, то для подключения к сети советуем пригласить квалифицированного электрика. Большинство рынков сейчас предлагают нагревательные пленки корейского производства. Такая пленка отличается хорошим качеством и умеренными ценами, которые, к сожалению, зависят от стоимости валюты.

Монтаж ИК-поверхности

Укладывать под ламинат инфракрасный теплый пол не сложно, но, тем не менее, процесс требует аккуратности и выполнения работы в соответствии с подготовленной схемой.
Раскраивать пленку следует очень осторожно. В случае ее повреждения на токопроводящих участках или на карбоновой полосе использоваться она уже не может.
Пленочные элементы кладутся блестящей стороной медных шин вниз и скотчем крепятся к подложке

После этого битумной лентой изолируются те места разреза медной шины, которые не будут использоваться для соединения.
В местах подключения нагревательных элементов к электрической сети ставятся клеммы, в большинстве случаев клипсового типа. Для надежного контакта с медной шиной клипсы плотно обжимаются плоскогубцами.

Монтаж ИК теплого пола под ламинат

В клемму вставляются зачищенные от изоляции примерно на 1 см провода и фиксируются. Места присоединения проводов к пленке изолируют. Для создания полной герметичности узла два кусочка битумной ленты наклеивают с двух сторон и соединяют между собой.
Температурный датчик устанавливается под лист ИК-пленки на черную полосу нагревателя и закрепляется на ней. Предварительно в подложке, на том месте, где планируется монтаж термодатчика, делается разрез для него. Также вырезаются пазы под провода.
