Виды, возможности применения и изготовление гелиоколлектора своими руками

Подключение и эксплуатация

Установка вакуумных и панельных гелиосистем требуют привлечения профессионалов. Бытовые нагреватели, гибкие или пирамидальные, можно подключить к бассейну самостоятельно.

Ход работ:

1. Гибкий коврик расстилается на грунте или кровле, полимерный гелионагреватель в более жестком исполнении крепится на специальной опоре. Пирамидальный коллектор устанавливается на подстилку из отражающего материала.

2. Гелиоколлектор подключают шлангом к подающему фильтр-насосу, который закачивает в систему воду из бассейна.
3. Шланг обратки соединяет коллектор напрямую с бассейном – нагретая вода сливается непосредственно в резервуар.

Сборку гелиоколлектора следует выполнять по инструкции производителя.

Правила эксплуатации:

• защитное стекло гелиоколлектора следует регулярно очищать от пыли – загрязнения в разы снижают эффективность работы нагревателя;
• при похолодании до околонулевых температур из коллектора для открытого бассейна следует слить воду, чтобы избежать перемерзания системы.

Виды вакуумных трубок

Различают пять видов вакуумных трубок для солнечных коллекторов. Они отличаются внутренним строением и конструкцией. Кроме того, каждый из них может быть дополнен металлическим (чаще алюминиевым) абсорбером, который помещается внутрь стеклянной колбы в виде трубки.

Важно!
Большинство производителей заполняют нижний промежуток между стеклянными стенками барием – он поглощает примеси газов и улучшает термоизоляционные свойства. Его отсутствие может снизить эффективность работы коллектора до 15%.

Термосифонные (открытые) вакуумные трубки

Такой вид трубок солнечного коллектора используется в коллекторах с наружным баком-накопителем. они заполнены водой и образуют с резервуаром один объем. Нагретая вода из колбы поднимается в бак, а охлажденная опускается вниз.

Термосифонные вакуумные коллекторы используются в следующих случаях:

1. Для подключения к системе горячего водоснабжения;
2. В регионах с высоким уровнем инсоляции в холодное время года;
3. Для сезонного использования (весна, лето, осень).

Коаксиальная трубка (Heat Pipe)

Это наиболее распространенный вариант вакуумных трубок. В ней внутри стеклянной колбы находится медная труба, наполненная жидкостью с низкой температурой кипения или водой под низким давлением.

При нагреве жидкость или вода начинают закипать, пар поднимается вверх, попутно нагреваясь от медных стенок. В верхней части он попадает в теплообменник – расширение на конце, в котором отдает тепло через стенки воде, которая циркулирует вокруг него.

После охлаждения пар конденсируется на стенках теплообменника и стекает вниз. Цикл повторяется заново.

Схематическое внутреннее строение коаксиальной трубки и теплообменника.

Спаренные коаксиальные трубки

Принцип работы такого теплоприемника как у предыдущего, за одним исключением – к одному теплообменнику присоединены две медных трубки с жидкостью. Спаренная система позволяет более эффективно отбирать тепло, а большая емкость и площадь стенок теплообменника – быстро нагревать воду.

Вакуумные коллектор с спаренной коаксиальной системой устанавливают там, где необходимо:

1. Обеспечить небольшой подогрев больших объемов воды;
2. Есть потребность в тепловой энергии на протяжении солнечного дня;
3. Высокий средний уровень инсоляции;
4. Происходит быстрая прокачка воды через систему.

Перьевые вакуумные трубки

В их конструкции есть дополнительный теплообменник, который позволяет более эффективно отбирать тепло из внутренней части стеклянной колбы. Обычно он выполнен в виде двух продольных пластин, находящихся по бокам медного теплоприемника.

В остальном принцип работы точно такой, как у коаксиальной трубки.

U-образные вакуумные трубки (U-type)

Эта система кардинально отличается от предыдущих. В ней используется две магистрали – для холодной и нагретой воды.

В стеклянной колбе установлен теплообменник в виде английской буквы U, по которому проходит вода. Из магистрали с холодной водой она поступает в него, нагревается и возвращается в трубу с нагретой водой.

Коллектор с вакуумными трубками U-образного типа наиболее эффективен, но его монтаж сопряжен с трудностями. Проточные магистрали при сборке крепятся с помощью сварки с медными трубками, находящимися внутри стеклянной колбы. Получается единая цельная система с большой энергоэффективность, но низкой ремонтопригодностью.

Установка колбы на U-образную медную трубку.

Материалы для изготовления

Чтобы сделать такой солнечный водяной коллектор, нужно подготовить некоторые материалы. Ничуть не исключено, что некоторые из них найдутся в сарае или гараже.

Сразу же нужно отметить, что металлопластиковые трубы не особо подходят для изготовления коллектора, даже если их покрыть черной краской. Дело в том, что пластичность их в данном случае недостаточна — они заламываются при изгибах небольшого радиуса и тем самым, даже если не нарушается целостность стенок, уменьшится интенсивность тока воды.

Шланги продаются в бухтах по 50, 100 или 200 метров. Если планируется изготовить батарею большого объема, то придется приобретать несколько бухт. В том случае, если в каждой секция планируется использовать, к примеру 50 или 100 м шланга, то не стоит покупать целую 200-метровую бухту лучше приобрести готовый отмерянный шланг. Это поможет сэкономить время при монтаже.

Шланг может быть уложен не только по круглой спирали, но и овальной, а также в виде змеевика.

Бухты труб из сшитого полиэтилена РЕХ нужного черного цвета

В качестве хорошей альтернативы можно попробовать и современные трубы из сшитого полиэтилена РЕХ. У них – неплохая пластичность, ну а как придать им черный цвет, если его нет в продаже – несложно придумать.

Рама для укладки теплообменного контура солнечного коллектора

Заготовки будущего модуля обрабатывается антисептиком (дерево) или антикоррозийными составами (металл). Затем из них собирается короб на одну или несколько спиралей.

Часто используют старые ненужные оконные рамы

Кстати, в качестве бортиков короба можно использовать старые оконные рамы, на которые просто монтируется донная часть.

Антисептическая пропитка для деревянных деталей

Это может быть металлическая полоса, которую закрепляют между трубами на саморезы.

Крепление витков металлической полосой

Другой вариант — это свободная связка плотным шнуром или пластиковым хомутом-«галстуком» с крестовиной или поперечиной. Но все-таки такой метод скрепления больше подходит для пластиковой трубы, нежели для шланга, так как он может при расширении резины провиснуть на шнуре.

Связка контура пластиковыми хомутами

Еще одним вариантом крепления, подходящим для пластиковой трубы или армированного шланга, могут стать гвозди с широкими шляпками. Они могут забиваться или в дно короба (в этом случае оно должно иметь толщину не менее 10 мм), или же на своеобразную крестовину, изготовленную из бруска.

Крепление гвоздями или саморезами

Кроме таких соединителей, потребуются резьбовые фитинги для перехода от пластиковой или резиновой трубы на общую металлическую. Такое соединение будет необходимо, если коллектор будет состоять из нескольких модулей.

Чтобы знать, сколько потребуется соединительных элементов, нужно заранее вычертить принципиальную схему создаваемой системы и просчитать их количество на ней.

На снимке хорошо видна верхняя труба-коллектор для подогретой воды

Верхняя труба будет соединяться с накопительным баком, то есть идти к потребителю. Она должна иметь диаметр 40 ÷ 50 мм.

Устройство гелиоколлекторов и гелиоконцентраторов

Гелиоколлектор представляет собой плоскую лучевоспринимающую панель с каналами для циркуляции теплоносителя, изготовленную из металла и размещенную в корпусе. Корпус имеет теплоизолирующий слой с теневой стороны и лучепропускающее покрытие с фронтальной стороны.

Гелиоконцентраторы – это устройства, в которых отраженные от криволинейных поверхностей солнечные лучи собираются в фокусе, что приводит к усилению уровня лучистой энергии. Гелиоконцентраторы можно условно разделить на две группы – точечные и линейные. К точечным относятся те устройства, в которых отраженные лучи собираются в одну условную фокальную точку – пятно. В линейных концентраторах при помощи параболоцилиндрического отражателя лучистая энергия концентрируется в фокальной линии, по оси которой размещается труба для движения теплоносителя. Температура теплоносителя в них может достигать 300-400 °С.

Неотъемлемой частью гелиоконцентраторов является система ориентации, которая позволяет непрерывно отслеживать положение Солнца и в соответствии с ним осуществлять перемещение концентраторов для устойчивого положения фокуса относительно отражательных элементов.

Сравнительный анализ тепловых потерь гелиоколлектора и гелиоконцентратора продемонстрировал, что их тепловая эффективность находится практически на одном уровне.

Особенности монтажа

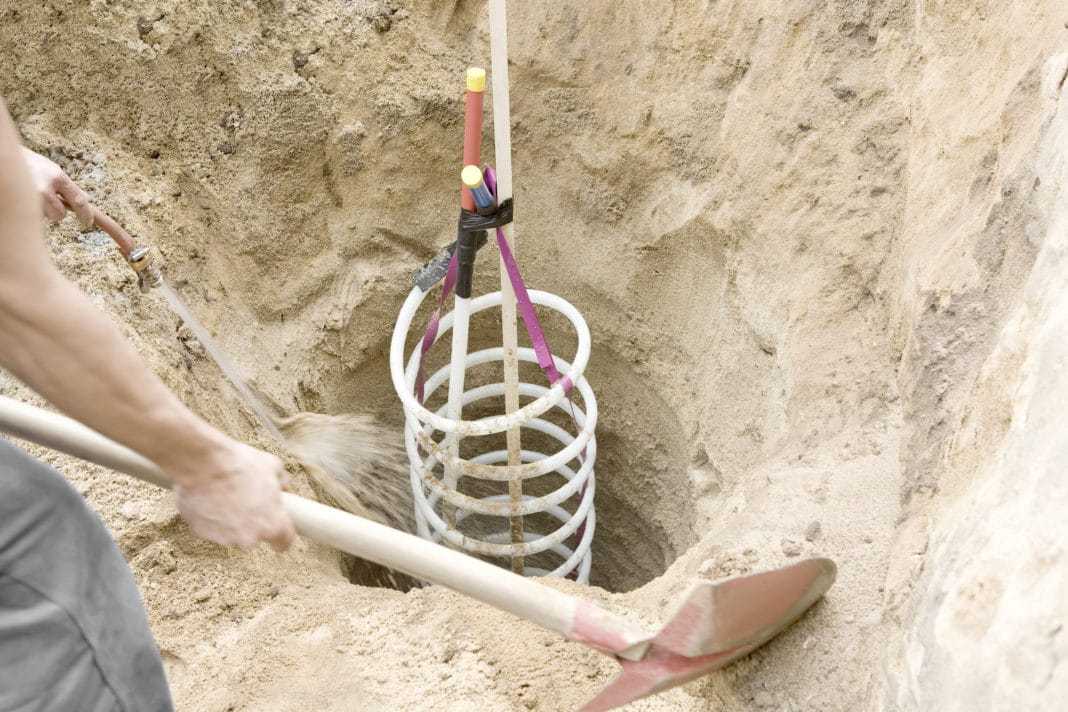

Монтаж системы геотермального отопления

Если газ и электроэнергия постоянно дорожают, а с ними и отопление частного дома, то при выборе геотермальной системы об этой особенности удастся позабыть. Кроме этого не придется учитывать, что запасы газа со временем исчерпают себя. Применение твердого топлива еще более затратное решение. При сжигании дров и угля выделяются вредоносные вещества. Среди всех альтернатив данный вариант самый безопасный, однако, в отличие от газового отопления и твёрдотопливного, монтаж системы более трудоемкий и дорогостоящий. Поэтому его стоит доверить мастерам с большим опытом в данной сфере. Только они знают все нюансы установки. При правильно проведённых работах, вопрос отопления будет решен на долгие годы.

При этом внутри помещения будут все те же трубы и батареи, по которым будет поступать тепло. Главные элементы будут скрыты под землей – скважина и теплообменник. В доме должно размещаться устройство, которое будет преобразовывать тепло. Именно под него необходимо выделить как можно больше места. С его помощью владелец помещения может регулировать температуру и подачу тепловой энергии. Как правило, в частных домах генератор располагается в подвале или отдельном помещении.

При установке стоит учитывать некоторые функциональные возможности системы – она используется и в летний период. Вместо отопления – система кондиционирования. Для этого запускается обратный механизм, теплообменник начнет принимать и распределять охлаждающую энергию. Такая популярность геотермального отопления объясняется комфортом, экономичностью и безопасностью. При правильном подходе все сложения довольно быстро окупятся.

Устройство и виды

Условно данные системы можно классифицировать на два вида:

• жидкостные (о которых мы говорим в данном материале);
• воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

• попадает максимальное количество солнечного света,
• имеет большую площадь,
• установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

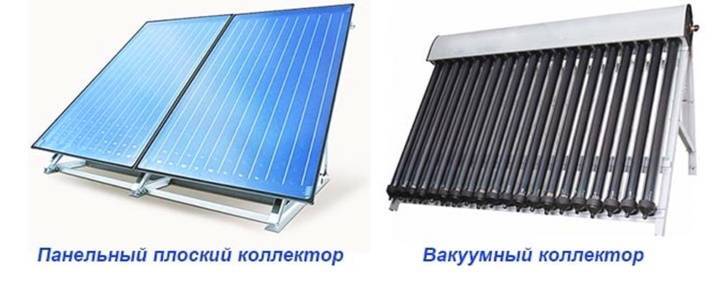

Конструкция солнечного коллектора может быть нескольких видов, основные:

• вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
• плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
• термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
• трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

• корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
• внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
• по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
• также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
• собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

• минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
• сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
• концы трубок соединены с трубой, по которой проходит теплоноситель;
• при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
• у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Выбор конструкции абсорбера коллектора

Абсорбер предлагается сделать трубчатым, то есть состоящим из нескольких параллельных трубок, объединенных на входе и выходе распределительными гребенками.

В этом случае для изготовления данной части коллектора можно применить весьма доступный и удобный материал — алюминиевые банки для газированных напитков.

Для этой цели они подходят идеально, так как обладают целым рядом достоинств:

1. Алюминий, как уже говорилось, обладает высокой теплопроводностью.
2. Тонкую стенку банки легко можно разрезать обычным ножом.
3. В подавляющем большинстве случаев банки для напитков имеют стандартизированный размер ( при объеме в 0,5 л — 168х66 мм).
4. Ради удобства хранения и транспортировки банкам специально придают такую форму, чтобы они хорошо стыковались одна с другой (верхний край сужают до диаметра 59 мм, а днищу придают вогнутую форму).
5. После употребления содержимого банку обычно выбрасывают в мусор, поэтому для будущего владельца коллектора этот материал является абсолютно бесплатным.

Иногда банки изготавливают из стали. Выявить такие емкости несложно, так как в отличие от алюминиевых, они притягиваются к магниту. Их следует отбраковывать.

Перед сборкой панели обязательно вымойте банки с применением моющего средства, иначе пропущенный через них воздух будет иметь неприятный запах.

Определение места установки и доступной площади

1. Прибор следует располагать как можно ближе к потребителю, то есть помещению, в которое поступает нагретый воздух.
2. Панель должна смотреть по возможности строго на юг или как можно ближе к данному направлению. При этом ее поверхность крайне желательно расположить под прямым углом к солнечным лучам, вследствие чего потери из-за отражения окажутся минимальными.
3. На место установки коллектора не должна падать тень от деревьев, труб или зданий.

Каких-либо ограничений касательно выбора площади коллектора не существует: чем большим он будет, тем более высокой окажется его производительность и, соответственно, тем меньшей будет сумма в платежках за отопление.

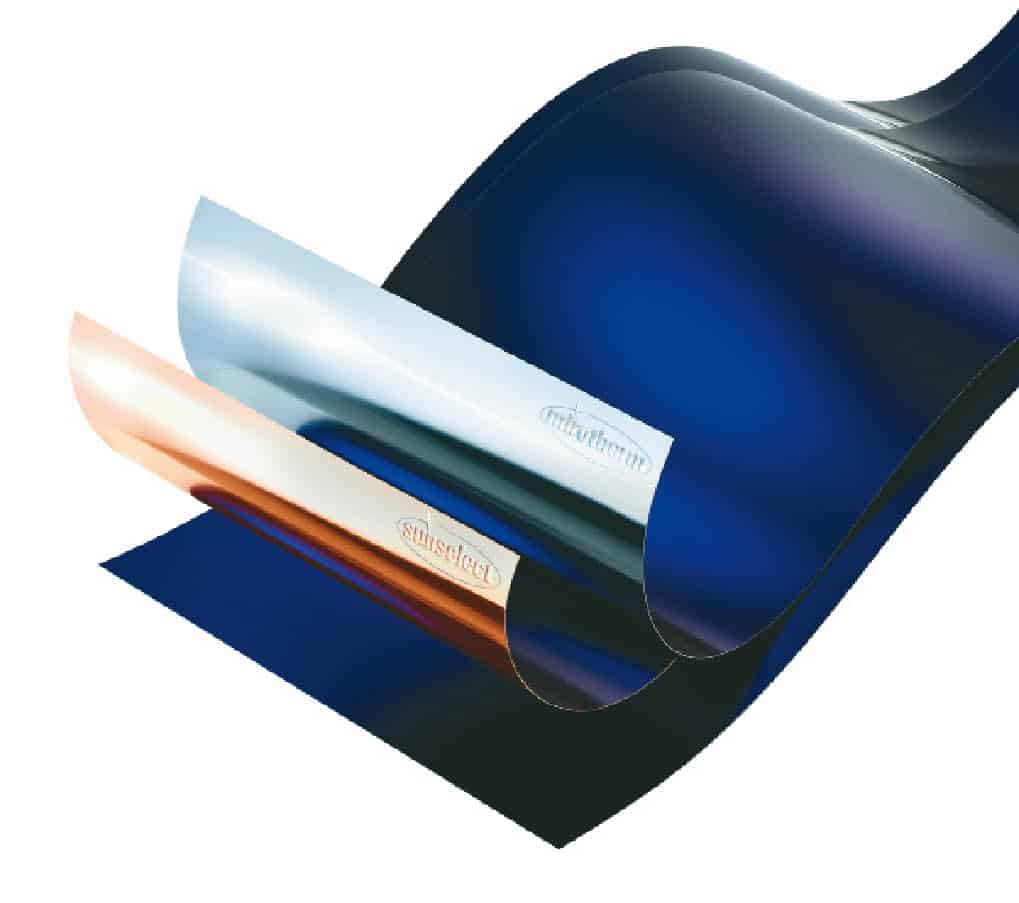

Селективные пленки

Альтернатива окрашиванию – использование селективной пленки. Она бывает двух видов – однослойной и многослойной на металлизированной подложке.

Коэффициент эффективности пленки высок и сравним с селективными красками, хотя стоимость в перерасчете на квадратные метры гораздо выше. Качественные селективные пленки имеют излучательную способность 5% и менее.

Однослойная самоклеящаяся пленка наносится на лист металла (меди, цинка, никеля, алюминия). Металлический абсорбер должен быть предварительно подготовлен так же, как для нанесения краски.

Многослойная пленка крепится с натяжением на рабочую поверхность солнечной панели. Отдельные полосы спаиваются между собой с внутренне стороны. При выборе высокоселективной пленки надо учитывать температуру пайки, а при монтаже придерживаться ее. В противном случае образуются мостики холода и панель гелиоколлектора будет терять тепло.

Многослойная пленка не требует подложки или металлического абсорбера для гелиоколлектора.

Принцип работы солнечного коллектора

Если кратко описать принцип работы коллектора – он необходим для захвата солнечной тепловой энергии. В дальнейшем она концентрируется и используется человеком.

Коллекторная система состоит из следующих составляющих:

• Тепловой аккумулятор (обычная емкость под жидкость)
• Теплообменный контур
• Непосредственно коллектор

Жидкий или газообразный теплоноситель циркулирует по коллектору. Полученная энергия нагревает его и, посредством смонтированного бака-аккумулятора, передает тепло воде.

Нагретая жидкость хранится в баке до того, покуда она не будет использована. Сфера ее применения очень широка – от обычных хозяйственных нужд до отопления дома. Чтобы вода быстро не остывала, необходимо качественно тепло изолировать емкость.

Циркуляцию воды в коллекторе делают одним из двух способов: естественным или принудительным способом. В баке-аккумуляторе может монтироваться дополнительный элемент, нагревающий жидкость, который будет включаться при достижении низких температур окружающей среды и поддерживать температуру воды, например, зимой, когда солнцестояние непродолжительное.

Утепляем накопительную емкость и собираем систему – все просто!

Функцию накопительного бака для теплоносителя, называемого профессионалами аванкамерой, может выполнять любой резервуар объемом 20–40 л. Покупать его необязательно. Если большую емкость в хозяйстве найти не удается, берем два-три резервуара поменьше и последовательно соединяем их между собой. Утепляем бак. Резервуар без теплоизоляции очень быстро утрачивает тепловую энергию, что приводит к снижению эффективности коллектора. Оснащаем аванкамеру поплавковым клапаном.

Теперь нам нужно собрать гелиосистему. Схема выполнения работ следующая:

Устанавливаем утепленный накопительный резервуар на эстакаде, вышке, чердаке дома (то есть, на максимально возможном возвышении)

Важно! После заполнения бака водой его масса увеличится. Учитываем это, выбирая место для установки резервуара

Монтируем его на прочное и надежное основание.
Ставим коллектор. Его желательно размещать на южной стороне крыши дома, выдерживая наклон в 35–45° по отношению к линии горизонта.
Соединяем бак с коллектором, используя подходящие по диаметру трубы. Мы должны получить полностью герметичную гидросистему. Это имеет огромное значение. Если конструкция будет негерметичной, самодельный коллектор не сможет работать с ожидаемым показателем полезного действия.

Гидравлическую систему формируем при помощи труб разных сечений. Обычно используются изделия диаметром в дюйм и полдюйма. Трубы меньшего сечения подходят для обустройства участков ввода теплоносителя в накопительный бак и вывода подогретой воды в отопительную систему дома. Эту часть конструкции называют напорной. Дюймовые изделия используем для соединения остальных участков.

Также следует хорошо заизолировать и накопительный резервуар, чтобы он не терял тепло. Эту операцию проще всего осуществить путем возведения вокруг бака коробки из досок либо фанерных листов. Свободное пространство между этой конструкцией и резервуаром наполняем сухими опилками, глиной, смешанной с соломой, шлаковатой.

Определение места установки и доступной площади

Место установки коллектора должно удовлетворять следующим требованиям:

1. Прибор следует располагать как можно ближе к потребителю, то есть помещению, в которое поступает нагретый воздух.
2. Панель должна смотреть по возможности строго на юг или как можно ближе к данному направлению. При этом ее поверхность крайне желательно расположить под прямым углом к солнечным лучам, вследствие чего потери из-за отражения окажутся минимальными.
3. На место установки коллектора не должна падать тень от деревьев, труб или зданий.

Каких-либо ограничений касательно выбора площади коллектора не существует: чем большим он будет, тем более высокой окажется его производительность и, соответственно, тем меньшей будет сумма в платежках за отопление.

Устройство и принцип работы

Гелиосистема для подогрева бассейна, независимо от типа, состоит из следующих элементов:

• абсорбер (поглотитель) солнечной энергии;
• соединительные шланги;
• циркуляционный насос;
• фильтры для очистки воды, поступающей в контур коллектора;
• клапаны подачи и отвода воды.

Система функционирует следующим образом:

1. Поглотитель собирает тепловую энергию и нагревает воду в контуре коллектора.
2. Нагретая вода сбрасывается в бассейн при срабатывании клапана с термодатчиком, если температура воды в чаше ниже заданного значения.
3. В контур циркуляционным насосом закачивается вода из бассейна (проходит через фильтр).

Насколько выгодны солнечные коллекторы

Окупаемость таких устройств зависит от широты использования. В южных районах, где много солнца, они выгодны. Но на уровне 52 параллели у нас они уже не окупаются, если используются для отопления (зимой солнца мало), но окупаются и севернее, если используются для ГВС в межсезонье и летом.

В Европе, например, где газ дороговат, а техника дешевая, коллектора однозначно выгодны для отопления, даже в северных районах.

У нас точно выгодными оказываются наиболее дешевые летние солнечные коллектора, которые можно изготовить буквально из подручных материалов, или которые сделаны «полукустарно» на местных производствах.

Они используются для подогрева воды в бассейне, летнего душа, ГВС в доме и отопления домов в межсезонье. В зимних условиях дешевые (самодельные) коллектора не могут соперничать по КПД с заводскими, становятся скорее охладителями, поэтому не используются.

Как это работает

Коллектор собирает энергию с помощью светонакопителя или, другим словами, солнцеприемной панели, которая пропускает свет к аккумулирующей металлической пластине, где солнечная энергия преобразуется в тепловую. Пластина передает тепло теплоносителю, которым может быть как жидкость, так и воздух. Вода отправляется по трубам к потребителю. С помощью такого коллектора можно отопить жилище, нагреть воду для различных домашних целей или бассейна. Воздушные коллекторы используются, в основном для отопления помещения или подогрева воздуха внутри него. Экономия при использовании таких устройств очевидна. Во-первых, не нужно использовать какое-либо топливо, а во-вторых, снижается потребление электроэнергии.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

• стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
• рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
• доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
• прокатный уголок;
• соединительная муфта;
• трубы для сборки радиатора;
• хомуты для крепления радиатора;
• лист оцинкованного железа;
• приёмная и выпускная труба радиатора;
• бак объемом 200−300 литров;
• аквакамера;
• теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.
