Отопление бани газовым котлом: преимущества практичного и универсального решения

Что важно учесть, прежде чем устанавливать такое тепловое оборудование?

Перед тем как в своем доме установить такую отопительную систему, стоит выполнить несколько важных требований. Котел, а также вся система должна устанавливаться:

• в отдельном помещении;
• на достаточном расстоянии от стен;
• только на бетонном фундаменте.

Когда котел с его элементами размещен в изолированном помещении, это гарантирует вашу безопасность. В такой комнате ни в коем случае нельзя хранить никакие предметы, вещи, одежду или обувь. Кратко говоря, возле котла не должно быть никаких воспламеняющихся элементов, кроме топлива для оборудования или элементов котла.

Конечно, если вы не профессионал в этом деле, то за помощью в установке лучше всего обратиться к мастерам. Они сделают свою работу качественно и без нареканий. В то же время при наличии определенных навыков, вы можете взяться за эту работу сами. Все необходимые материалы и инструменты можно приобрести в магазине, где продавался котел.

Как правильно выбрать газовую печку для бани

Печка – это самый важный элемент парной. От нее зависит, насколько комфортным и полезным будет посещение бани, и сколько это будет стоить.

Дизайн газовой печки – не последний критерий выбора. Важен также объем камней, плеснув воду на которые можно регулировать жесткость пара и прочие характеристики парения

Что касается технических параметров, то главными являются:

• площадь парного помещения;
• номинальная мощность;
• тип топки;
• материал изготовления;
• способ управления;
• особенности монтажа;
• дизайн.

Если мощность печки будет слишком большой для объема парной, то воздух нагреется быстро, а камни прогреться не успеют. Значит, получить достойный пар будет проблематично.

При малой мощности, печь будет работать на пределе своих возможностей, что приведет к ее быстрому износу, деформациям. В итоге придется тратиться на дорогостоящий ремонт или и вовсе покупать новый агрегат.

Следовательно, необходимо определить объем парной приплюсовать к нему объем смежных помещений, если их также планируется обогревать с помощью этой же печи. К полученному значению можно добавить 20-25% и на основе этих данных выбирать модель уже по остальным критериям.

Облицовка газовой печки кирпичом или плитами натурального камня существенно повышают теплоотдачу агрегата, защищают любителей бани от прямого воздействия высоких и сверхвысоких температур

Важно обратить внимание на топку, которая должны быть выполнена из марок стали, способных выдерживать высокие температуры и их значительные перепады. Желательно, чтобы печка имела тепловую инерцию, то есть могла сохранять тепло после выключения. Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур

Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур

Желательно, чтобы печка имела тепловую инерцию, то есть могла сохранять тепло после выключения. Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур.

Если печь будет греть воду и для душевой, которая находится за пределами парилки, стоит выбрать модель с выносным баком. Любителям влажного пара нужно покупать печку с открытой каменкой. Для ценителей сухого жара потребуется агрегат с закрытой каменкой, в которой прогрев камней достигает 500°С.

Мультирежимные модели помогут не ограничивать себя в чем-то одном и, в зависимости от настроения, париться то в русской парной, то в финской сауне. Некоторые печки способны обеспечить условия восточного хамама и инфракрасной сауны.

Дополнительное оборудование позволит управлять агрегатом на расстоянии и готовить баню к своему приезду, находясь за сотни километров от нее. Остается пожелать удачной покупки и легкого пара!

ТОП-3 лучших печей для бани по цене/качеству на 2021 год

Harvia Vega Compact BC35

Модель финляндского производства относится к электрическим каменкам и оснащена встроенным пультом управления. Простая, надежная, с оптимальным соотношением качества и цены.

Компактные размеры позволяют вписать печь даже в маленькие помещения, при этом оставив место для комфортного передвижения.

Легко обогреет комнату объемом от двух до пяти куб. метров благодаря резервуару на 12 кг камней и мощности в 3500 Вт.

Корпус и топка выполнены из стали, пользователи хвалят печь за долговечность, так как при изготовлении используются материалы, устойчивые к коррозии.

Блок управления представлен двумя механическими ручками, они позволяют выставить температуру и время работы аппарата.

Температуру и влажность можно отрегулировать и классическим способом, выплескивая воду на раскаленные камни. Этот вариант подходит и для насыщения помещения паром.

Основные характеристики:

1. Тип питания — от сети.
2. Отапливаемый объем — 5 м3.
3. Мощность печи — 3,5 кВт.
4. Материал корпуса/топки — сталь/сталь.
5. Вес — 7 кг.

Плюсыне становится причиной перенапряжения сети;компактная и легкая, можно переносить;каменка на 12 кг;хорошо подходит для маленькой сауны.Минусыдатчики температуры расположены слишком высоко, но это легко можно исправить самостоятельно.

Теплодар Сахара 24 ЛК/ЛКУ

Сахара 24 — это дровяная печь, предназначенная для прогрева крупных помещений объемом от 14 до 24 куб. метров. Имеет верхнее подключение к дымоходу диаметром 11,5 см.

Дверца стальная, крепкая, каменка вмещает до 90 кг камней. Печь довольно компактная, есть несколько комплектаций, которые определяют, откуда можно производить топку — из парной или смежного помещения.

Дополнительно можно купить фирменный парообразователь. Он многосекционный, пар появляется уже через пятнадцать минут после закладки дров.

Это позволяет самостоятельно подобрать требуемые показатели влажности в помещении и удерживать их на одном уровне.

У корпуса печи нет острых углов, она органично смотрится в любом дизайне комнаты. За счет удаления дымохода от перегородок парилки противопожарная разделка упрощается.

Основные характеристики:

1. Тип питания — дровяное топливо.
2. Отапливаемый объем — 24 м3, из смежного помещения или из парной.
3. Подключение к дымоходу — верхнее.
4. Материал дверцы — сталь.
5. Вес — 56 кг.

Плюсыдлительный срок эксплуатации;быстрый рост температуры;компактная, занимает мало места;есть возможность дополнить парообразователем.Минусыдолгий процесс чистки.

Везувий СКИФ СТАНДАРТ 16 (ДТ-4) 2016

Мощная (на 16 кВт) дровяная печь, которая используется для обогрева помещений объемом от 12 до 18 куб. метров. Корпус изготовлен из стали, стенки толщиной в 8 мм.

Нагрев очень быстрый, во внешний кожух вмещается до 130 кг камней. Конструкция кожуха представлена сеткой из шестимиллиметрового прута.

Благодаря особенности дизайна печь идеально размещается в углу комнаты или у стены. Топка из чугуна, полностью герметична, а болтовое соединение обеспечивает высокую пожаробезопасность. Стыки топки защищены керамическим шнуром.

У печи колосник также из чугуна, что является главной причиной равномерного горения топлива. Отрегулировать горение поможет выдвижной ящик для золы.

Не стоит забывать и про красивый рисунок на дверце, что значительно повышает эстетические показатели модели. На стенке топки есть теплообменник, рядом с печью можно поставить бак с горячей водой.

Основные характеристики:

1. Тип питания — дровяное топливо.
2. Отапливаемый объем — 18 м3.
3. Мощность печи — 16 кВт.
4. Материал корпуса/топки — сталь/чугун.
5. Вес — 80 кг.

Плюсыкаменка вмещает до 130 кг;доступная цена;встроенный теплообменник;надежный корпус, чугунная топка.Минусытопится только из парильного помещения.

Как сделать котёл для бани

Изготовление котла в баню своими руками из трубы пошагово выполняется в несколько этапов:

1. Создаётся чертёж конструкции на основании замеров помещения для монтажа.
2. Закупаются необходимые материалы.
3. Подготавливаются инструменты для работы.
4. Свариваются опоры.
5. Сборка котла.
6. Монтаж экрана.

Расходные материалы и оборудование

Для создания котла в парилке для бани своими руками из трубы понадобятся следующие материалы:

• бочка или труба диаметром 500 мм и длиной до 1 м;
• жаропрочная сталь толщиной 4-5 мм;
• стальные уголки;
• арматура диаметром 14 мм;
• дверцы, петли, ручки, колосники, трубы для дымохода.

Изготовление металлического котла потребует применения следующих инструментов:

• сварочного аппарата;
• строительного уровня;
• маркера;
• плоскогубцев;
• болгарки с дисками по металлу.

Сварка опор конструкции

Перед тем как сваривать котёл для бани, необходимо изготовить для него специальные опоры. Они позволят надёжно зафиксировать все основные элементы внутри него.

Опорная металлическая конструкция пошагово собирается в таком порядке:

1. Внутри трубы параллельно земле формируется три уровня горизонтальных опор. Они изготавливаются из арматуры длиной по 30 мм каждая, которая приваривается внутри на уровне топки, поддувала, а также 200 мм от верха трубы.
2. Ко дну приваривается стальной круг по внутреннему диаметру трубы.
3. На уровне топочной устанавливаются крепежи под колосники.
4. На верхний уровень укладывается круглый стальной лист, предназначенный для камней. В нём проделывается отверстие под крепление дымохода.
5. Вырезается болгаркой отверстие для топочной над уровнем расположения колосников.
6. Сооружается короб с перегородкой зольника и топочной. Устанавливается на уровне колосников. Колосники укладываются внутрь короба.

Сварка котла для бани

Сборка конструкции

Сборка самодельного котла в баню из трубы выполняется так:

1. Внутрь трубы вставляется короб и надёжно приваривается так, чтобы он частично выходил за пределы корпуса печи или входил в топочную камеру.
2. Между каменкой и топкой устанавливается ёмкость с водой.
3. В верхней части котла монтируется дымоход к заранее приделанному патрубку.
4. Внутри помещения подготавливается фундамент для установки печи. Это либо монолитная заливка бетоном слоя 100 мм на песчано-щебневую подушку, либо укладка ЖБИ плиты.
5. Выполняется установка котла внутри бани.
6. В каменку насыпают камни.
7. Теплоизолируют дымоход фольгированным утеплителем.

Тепловой экран

Эксплуатация печей в домашних условиях требует оборудования защитного экрана одним из следующих способов:

1. На заложенный ранее фундамент выполняется кирпичная кладка вдоль примыкающих стен. Каждый ряд выравнивается вертикально и горизонтально. Его высота должна составлять не менее 1,5 м, то есть выше расположения топочной на 40-50 см.
2. Вокруг печи устанавливается П-образная кирпичная стенка с обеспечением доступа к топочной.

При кладке важно оставить в нижней части отверстия для доступа к топочной непрогретого воздуха. Он позволит формировать тягу и обеспечить конвективный нагрев помещения

Изготавливаем банный котел своими руками

Перед тем, как изготовить самодельный котел в баню, нужно выбрать желаемую конструкцию, чтобы она подходила к месту предполагаемой установки, разработать чертежи или позаимствовать их у знакомых, которые уже имеют банный котел, хорошо проявивший себя в эксплуатации.

На худой случай, можно взять вариант из интернета. Желательно, чтобы к нему были не только чертежи, но и фото, и видео материалы, а также инструкции по эксплуатации. После выбора конструкции по чертежам подбирают необходимые материалы и инструменты.

Для того чтобы изготовить самостоятельно котел в баню из трубы необходимо подготовить следующие материалы и инструменты:

• Болгарка;
• слесарный набор;
• арматура стальная разного диаметра;
• стальная трубы надлежащей длины и сечения;
• стальные петли для навешивания дверей на корпус котла;
• кран бака для нагрева воды;
• асбестовый шнур для уплотнения трубы;
• труба для отвода дымовых газов, по диаметру патрубка котла.

Чертежи

Для выполнения котла для бани из трубы используют чертежи и схемы. По ним на металле выкраивают детали опор, дверцы, колосники, теплообменник и обрезают кусок трубы для топочного устройства. Отдельно из трубы меньшего диаметра вырезают участок для обустройства дымохода в бане.

Изготовление опор

Для монтажа перегородок нужно будет установить ограничители внутри корпуса из стальной арматуры 12 мм, после этого их вставляют в трубу и приваривают на надлежащем положении.

Изнутри трубу необходимо распланировать на рабочие отделы с размерами по высоте:

• зольная камера до 100 мм;
• топка для бани до 400 мм;
• под размещение каменки до 400 мм;
• под бак ГВС до 600 мм.

Наилучшим видом материала для нее считается толстостенная 8 -10 мм труба свыше 500 мм. Допускается применять менее толстый металл, например, обычную бочку, но срок ее эксплуатации станет намного меньшим.

Предлагаем ознакомиться Как правильно замачивать веник для бани

Основы самостоятельной сборки котла

Производя сборку по инструкции ниже можно получить самодельный котел для бани с мощностью, которой хватит для полноценного нагревания бани с площадью в 12-14 квадратных метров. В дальнейшем, если будет необходимость, можно будет увеличить котел и его мощность.

Для того, чтобы начать сборку необходимо иметь следующий набор:

• стальная бочка на 200 литров с толщиной стенок от 4 миллиметров;
• труба под дымоход с диаметром в 15 сантиметров;
• труба под воздуховод объемом около 10 сантиметров;
• швеллер;
• листовой металл;
• сварочный аппарат;
• молоток;
• болгарка;
• зубило.

Сборка осуществляется в следующем порядке:

Как только все материалы для того, чтобы сделать котел в баню, заготовлены, можно приступать к созданию корпуса, который будет переделан из той самой бочки на 200 литров

Перед покупкой данного изделия важно проследить, чтобы на корпусе отсутствовали дыры, участки поврежденные коррозией и т.д.
Дно бочки отрезается, а вместо него приваривается лист металла, но с толщиной от 5 миллиметров. Не нужно вырезать круг соответствующего диаметра, а наоборот установить получившийся цилиндр на квадратный лист, поскольку это упростит монтаж всей конструкции

К квадратному листу привариваются ножки, а в случае, если все же используется круглое дно, нужно сделать опоры из обрезков швеллера. В верхней части бочки вырезается отверстие для монтажа трубы дымохода. Заранее в отверстие устанавливается патрубок, который будет основой для насадки трубы дымохода.
Сделав шаг в 5 сантиметров от днища, необходимо вырезать отверстие на стенке для оборудования зольника. Использовать при этом нужно болгарку. На отверстие монтируется дверца с ручкой, а в качестве креплений используются петли.
Дальше оборудуется колосник. Для этого заготавливают лист металла по диаметру бочки, а в нем прорезаются продольные отверстия. Лист приваривается на 6-7 сантиметров выше, чем дверца в зольник. Также некоторые владельцы, делая котлы для бани своими руками, предварительно приваривают обрезки арматуры, чтобы затем уложить на них лист зольника.
На 5-7 сантиметров выше зольника в стенке бочки прорезается еще одно отверстие размером 25 на 40 сантиметров, которое станет проемом для доступа в топку. Соответственно с помощью петель нужно будет навесить дверцу соответствующих размеров.
Над топкой монтируется каменка. При этом высота топки должна составлять 30-35% от общей высоты бочки. В расчет не берется лишь расстояние от дна до камеры зольника. Топку и каменку следует разделить арматурной или швеллерной перегородкой. Профили (куски металла) размещаются с таким интервалом, чтобы в просвет между ними не проваливались камни. По своим габаритам отсеки для топлива и камней следует делать примерно одинаковыми. Окно отсека для камней также необходимо закрыть дверцей.
Еще раз необходимо по завершению работ проверить корпус котла на наличие коррозионных повреждений и устранить их. Затем можно начинать постоянную эксплуатацию установки.

Плюсы и минусы

Преимущества оснащения бани газовым котлом:

• нет необходимости в трудоемкой растопке и постоянном пополнении топки, нужно лишь включить прибор и дождаться достижения требуемого уровня температуры,
• компактный котел займет минимум полезной площади,
• с помощью термостата облегчается регулировка параметров работы,
• отсутствие нужды в специфическом обслуживании агрегата (по сравнению с потребностями традиционных дровяных печей),
• отсутствие необходимости в заготовке топлива,
• эстетичность моделей, оцененная по достоинству любителями проработанных интерьеров даже в парилке,
• устройства проектируются на базе высоких стандартов безопасности,
• дешевизна магистрального теплоносителя минимизирует сопутствующие расходы.

Недостатки решения:

• газовые отопительные котлы, несмотря на сотни усовершенствований модельного ряда, все еще считаются взрывоопасными. В оборудовании предусмотрена встроенная блокировка подачи топлива в случае угасания пламени, но остается риск утечки газа в зоне соединений,
• для удобного и экономичного использования оборудования должна присутствовать подводка к магистральной подаче энергоносителя.

Газовый котел для бани имеет массу преимуществ

Ценители банных процедур также отмечают, что при использовании газового отопления теряется аутентичная атмосфера, во многом подкрепляемая ароматом сгорающих дров.

Система обогрева с теплыми полами

Современные системы напольного обогрева представлены электрическими и водяными теплыми полами. Водяные полы – экономичный и доступный способ нагрева помещений, требующий качественного монтажа, поскольку отремонтировать подобную систему достаточно сложно.

Чтобы отопить комнату отдыха, предбанник или моечную, достаточно установить теплые полы. Все работы можно выполнить своими руками. Для этого необходимо подобрать трубы подходящего диаметра, просчитать рабочее сопротивление отопительного контура и требуемую мощность насоса с учетом площади помещения.

Теплые полы могут сочетаться с радиаторным, электрическим и воздушным отоплением.

Рекомендации по установке

Из-за большого веса металлической конструкции, устанавливать котел на пол не рекомендуется. Для этой цели следует предварительно соорудить бетонный или кирпичный фундамент соответствующего размера и высоты.

Место выхода дымохода также рекомендуется определить заранее, чтобы впоследствии не заниматься утомительным устройством поворотов.

Кроме того, в месте изгиба труба может прогореть достаточно быстро. Использовать лучше специальные двухслойные трубы типа «сэндвич». Это поможет ограничить прямой контакт деревянных элементов кровли и перекрытий с железной трубой, которая способна разогреваться под действием уходящих газов до очень высоких температур.

Несмотря на высокие температуры, котел можно покрасить. Для этих целей существуют специальные термостойкие полимерные краски, которые свободно продаются в строительных магазинах.

Любители загородного отдыха предпочитают построить баню самостоятельно. Выбирая способ её отопления, задумываются над выбором: выложить в бане печь или поставить котёл? Принцип действия печи и котла практически одинаковый, но самостоятельно соорудить котёл — быстрее и легче, чем возвести настоящую кирпичную печь. Да и по стоимости кладка печи обойдётся в несколько раз дороже. А для изготовления банного котла чаще всего используют листовой металл, поэтому вам потребуются навыки выполнения сварочных работ.

В качестве заключения

Теперь вы убедились, что намного проще и дешевле построить для бани котел, чем кирпичную/каменную печь, поскольку никаких особых знаний и навыков для этого не требуется. Действительно, по уровню сложности котел не идет ни в какое сравнение с кладкой печи.

Жаркий лед (белый кварц)	Кварц обладает уникальным оздоровительным свойством: при нагреве и резком охлаждении водой он выделяет автомарный кислород, благодаря чему воздух в парилке насыщается озоном. Озон обогащает кровь кислородом, улучшает общее самочувствие и стимулирует работу мозга.
Жадеит	Зелёный камень. Жадеит наиболее красивый природный материал, который когда-либо применялся в саунах. Благодаря своим уникальным физико-механическим свойствам жадеит является наиболее долговечным камнем для сауны. Жадеитовые сауны весьма популярны за рубежом.Самые модные и престижные комплексы считают своим долгом укомплектовывать свои сауны жадеитом, в том числе номера ЛЮКС.
Талькохлорит	Одним из основных достоинств является исключительная стойкость к воздействию высоких температур. Эти камни способны выдерживать нагрев до 1600 °С. Кроме того, талькохлориту приписываются определенные лечебные свойства, включая нормализацию кровяного давления и обмена веществ.
Габбро-диабаз	Габбро-диабаз является глубинной горной породой вулканического происхождения, добывается на Урале. При сравнительно невысокой цене габбро-диабаз обладает всеми необходимыми свойствами камня для каменок – термостойкостью, устойчивостью к циклическим перепадам температуры, способностью быстро нагреваться и долго сохранять тепло. Поддерживает оздоровительный эффект бани.
Серпентинит	Темно-зеленый камень с вкраплениями минералов и тонкими прожилками, серпентинит в первую очередь подойдет тем, кто ищет камни с высокими декоративными свойствами. Он украсит любую парилку, и при этом по своим характеристикам и прочности не уступает другим породам.
Дунит	Почти на 90% дунит состоит из минерала оливина, известного так же под названиями перидот, хризолит, форстерит. Считается, что хризолит нормализует давление, благотворно влияет на работу сердечнососудистой системы, успокаивает нервы. Согласно литотерапевтическим исследованиям, хризолит помогает справиться с простудными заболеваниями, способствует лечению заболеваний глаз и позвоночника.
Нефрит	Проведенные в наше время исследования показали, что использование нефрита в бане способствует: общему очищению организма, повышению эластичности кожи, нормализации обмена веществ, повышению тонуса мышц, усилению потенции, повышению стрессоустойчивости, избавлению от бессонницы.
Яшма сургучная	Сургучная яшма в народной медицине считается Универсальным Лекарем, камнем с высокой энергетикой. Она очищает кровь, способствует остановке кровотечений и заживлению ран, лечению многих женских болезней, благотворно воздействует на работу сердца, нормализует сон.

Отопление за счет внешних источников тепла

В данном случае речь идет не о тепловых отопительных насосах, хотя уже сейчас в Европе активно продаются устройства, способные обеспечить обогрев сразу нескольких построек на территории одного домовладения.

Специалисты рекомендуют не искать футуристические, заведомо затратные и дорогостоящие способы обогрева банных помещений, а просто выбрать подходящий вариант, как провести отопление в баню из дома.

Экономическая часть решения проблемы очевидна:

• Не нужно покупать дорогостоящие газовые или электрические котлы. Прокладка коммуникаций от котла отопления в доме до коллектора в бане обойдется на порядок дешевле;
• Отсутствуют основания для возможных претензий со стороны Энергонадзора, пожарной и газовой служб;
• Чем больше котел отопления, тем выше его экономичность, поэтому килокалории тепла, полученные от домашней системы отопления, обойдутся дешевле, чем энергия, полученная при сжигании газа в маломощном банном аппарате.

Единственной существенной проблемой является правильный выбор схемы врезки в контур отопления дома. Обычно водяное отопление в частном доме строится в виде замкнутого кольца с конвективной или насосной подачей теплоносителя.

Если попытаться просто врезать трубу в «горячую» часть коллектора котла отопления дома, то из-за разного гидравлического сопротивления в трубах в одной из линий может образоваться «застойная» зона. Проще говоря, все тепло будет либо перетекать в большей части в помещение бани, либо оставаться в системе обогрева дома.

Чтобы гарантированно избежать застоя и сложной процедуры балансировки с помощью дроссельных шайб, при подключении бани используют дополнительный бойлер со встроенным внутри теплообменником. Резервуар включается в систему отопления дома, внутренний контур подсоединяется к греющим трубам бани. Накопленная в бойлере горячая вода будет использоваться в качестве теплового буфера, что позволит избежать захолаживания труб основной системы в зимнее время.

Принцип работы твердотопливных котлов и их устройство

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

• брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
• брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
• березовый уголь – такой же, как для мангала;
• переработанный мусор со свалок;
• топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
• обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

Полезный совет!Самым доступным топливом, из перечисленных выше, являются древесные опилки. Если вы намереваетесь использовать их для отопления – следите, чтобы они были с влажностью менее 20%. Большие показатели этого параметра не позволят вырабатываться пиролизному газу, так как большая часть энергии нагрева будет идти на просушку топлива.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

• закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
• внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
• теплообменник встроен в верхней камере, где достигается максимальная температура.

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Полезный совет!Не стоит использовать простейшую конструкцию для изготовления котла, который будет обогревать жилой дом на постоянной основе. Для этого нужно, либо приобрести готовое изделие, либо сделать более сложный и надежный вариант.

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Водяное отопление частного дома своими руками, схемы конструкций. Плюсы и недостатки. Различие естественной и принудительной циркуляции воды.

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

• газовые;
• электрические;
• твердотопливные;
• жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Газовые

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Наличие акта – это гарантия, что разрешение вам все-таки дадут.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

Устройство и принцип работы газового котла

Газовые котлы для бани и сауны представляют собой целесообразное и разумное решение, удобное в розжиге и эксплуатации. Главный критерий классификации данного оборудования – количество встроенных контуров. По числу рабочих систем агрегаты делятся на:

• одноконтурные. Они рассчитаны только на отопление, их применение считается оправданным лишь при обустройстве бани-парной;
• двухконтурные, помимо создания комфортного температурного режима, способны подготавливать воду для гигиенических нужд;
• трехконтурные востребованы в тех случаях, когда банный комплекс включает помывочную, парилку и небольшой бассейн.

Последняя категория имеет ограниченное применение, в то время как одноконтурные модели ввиду их узкого функционала в редких случаях способны полноценно обслуживать столь специфичное помещение (либо придется дополнить систему бойлером, требующим финансовых затрат и занимающим полезную площадь). Так как бани проектируют в качестве не временных, а стационарных объектов, оптимальным решением становится двухконтурный газовый котел.

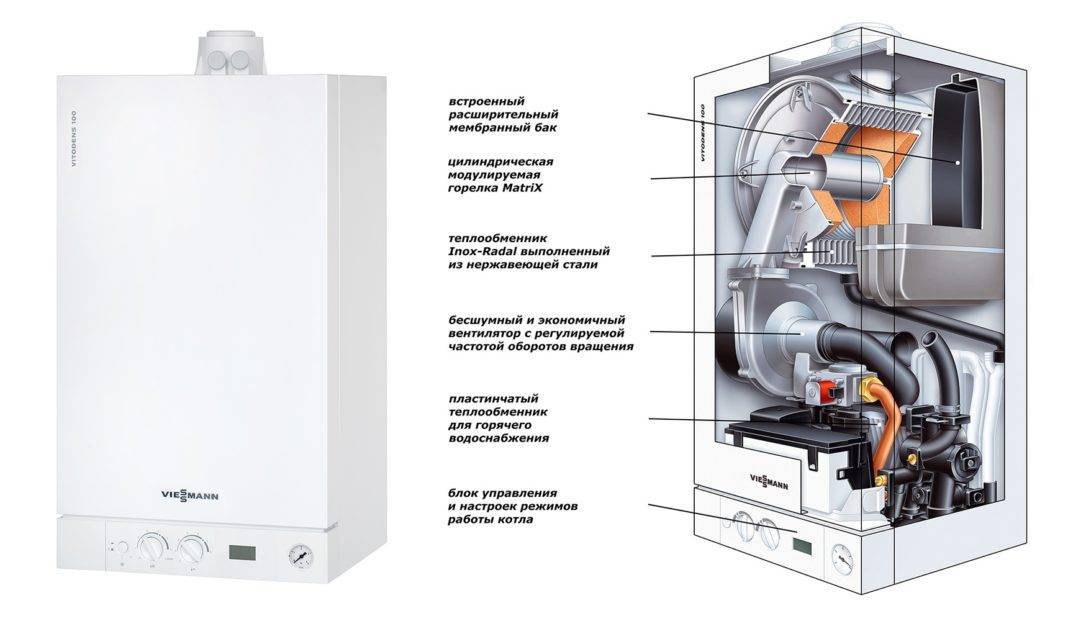

Двухконтурный газовый котел для бани

В основу таких установок может быть заложен единый битермический теплообменник, нагревающий и теплоноситель, и воду. В другом типе устройств горячее водоснабжение обеспечивается благодаря присутствию обособленного скоростного проточного теплообменника. Третья категория агрегатов работает с применением накопительной емкости.

В самых последних сериях двухконтурных котлов предусмотрены следующие рабочие компоненты:

• расширительный бак,
• горелка,
• воздухоотводчик,
• датчик протока,
• дифференциальное реле,
• фильтры,
• трехходовой смеситель,
• подпиточный и газовый клапаны,
• трансформатор розжига,
• топочная камера,
• элементы автоматического управления.

В зависимости от модели может присутствовать дисплей, на который выводятся все показатели, весьма удобны вариации с выносными системами управления.

Котел для бани: причины строительства

Сегодня в продаже представлены самые разнообразные котлы на твердом топливе. Можно, конечно, выложить в бане кирпичную печь. Но помните, это довольно сложный процесс тем, более не имея опыта каменщика.

А цена такого строительства будет намного выше суммы котла для парилки, так как влечет расходы на закупку глины и кирпича, а также тщательного изучения производственной технологии. В результате немалые дополнительные расходы.

Плюс ко всему изготавливать самому интересно. Строительство — это конечно ответственный и важный процесс, то не стоит боятся трудностей, нужно с готовностью приступать к работе.

Правила установки

Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог

Прежде всего, следует помнить, что вокруг металлического котла необходимо обязательно сделать кирпичный тепловой экран. Благодаря этому, высокие температуры будут значительно снижены и смягчены.

В результате работы должен получиться экран из кирпича с вентиляционными отверстиями по всему периметру. Делать это нужно для всех видов котлов, сделанных из металла.

В банях, как правило, вся парилка сделана из древесины, поэтому следует обязательно учитывать меры пожарной безопасности. В частности, в них говорится о том, что к горючим стенам должно соблюдаться расстояние минимум 50 см.

Если же не представляется возможным учитывать это правило, то придется использовать либо кирпичную кладку, либо специальные листы теплоизоляции, которыми покрывают горючую поверхность от пола и вплоть до потолка.

При пропускании трубы через потолок также можно не учесть несколько важных моментов, которые впоследствии могут привести к пожару. Если он был сделан из негорючих материалов, то отверстие для трубы делают большего диаметра, а все остальное пространство закрывают минеральной негорючей ватой, а также снизу и сверху закрывают базальтовым картоном.

Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог. В связи с этим полы желательно делать из нескользких материалов. Больше всего для этой цели подойдет древесина. Многие люди выкладывают полы из керамической плитки, которая в мокром состоянии становится весьма скользкой, поэтому от этого лучше отказаться.

https://youtube.com/watch?v=z22zuI04mqo
