Подключение к стояку отопления
Если в доме отсутствует ГВС, полотенцесушитель приходится подключать к стояку отопления. Для этого необходимо получение разрешение от управляющей компании или ЖЭКа. Если разрешение получено, необходимо заказать проект. Согласно ему и выполняются все работы (самостоятельно или с привлечением специалистов).
Подключение полотенцесушителя – задача не простая, несмотря на наличие нескольких простых и универсальных схем. Рекомендуется нанять опытного мастера, основываясь на отзывах друзей или знакомых. Если же решено справиться своими силами, необходимо тщательно изучить чертежи и инструкцию к конкретной модели «полотенечника», посмотреть тематическое видео.
Какой полотенцесушитель выбрали Вы для своей ванны и какой схемой подключения воспользовались? Обошлись ли Вы своими силами или пригласили мастера? Поделитесь, пожалуйста, своим опытом и впечатлениями. Нам интересно ваше мнение.
Фитинги и их виды:
Во время установки сушителя для полотенец особое внимание нужно обращать не только на выбор материала для самой конструкции, но также и на способы её крепления. Ведь от них зависит не только красота, но также функциональность и общая практичность всей сушильной системы
Более того, если вы сумеете правильно подобрать фитинги для сушилки, конструкция сможет служить вам намного дольше.
Те, кто первый раз занимается сбором конструкции полотенцесушилок, могут не знать, что такое фитинги. Итак,
Самым лучшим является вариант, когда вся конструкция (трубы и фитинги) изготовлены из одинаковых материалов. В магазинах вы можете встретить такие виды фитингов:

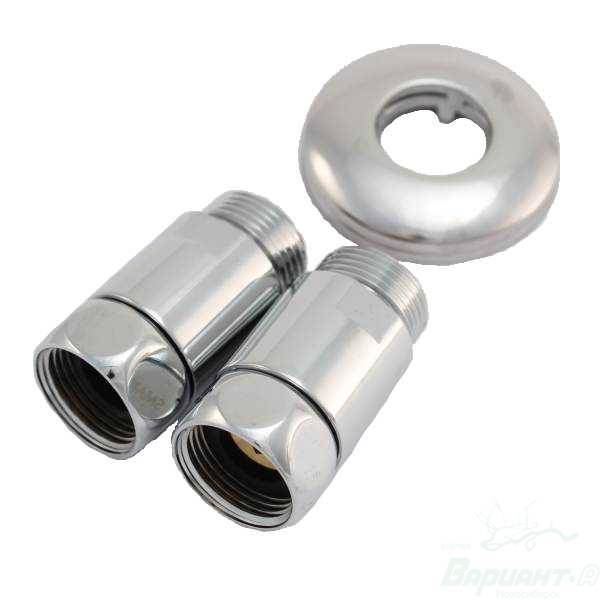

Удлинитель разъёмный. Данный вид поможет вам регулировать расстояние от полотенцесушителя до стены, к которой он будет крепиться. Они используются в качестве своеобразной опоры, для соединения которой необходимо как минимум два крепления. Удлинительные разъёмные фитинги присоединяются исключительно перед сгибами труб. У этого вида соединителей есть один несущественный недостаток – слишком длинная резьба. Однако справиться с этой проблемой очень легко. Лишнюю резьбу запросто можно отрезать или же просто подточить.
Подмотка полимерная. Этот вид фитингов позволяет спастись от люфта, появляющегося на соединениях регулировки. Если вы сумеете правильно намотать подмотку, она сможет принять тот вид, который от неё требуется. Также следует учитывать тот факт, что данная деталь не будет уплотняться со временем.
Кран угловой (уголок). Он предназначен для непосредственного подключения полотенцесушителя к трубе центрального отопления. В зависимости от величины ваших труб, вы можете выбрать либо стандартные варианты уголков, либо же подобрать более удобные варианты. Угловые фитинги помогут вам поменять направление труб.
Тройник. Этот незатейливый соединитель поспешит на помощь, если вам необходимо сделать несколько ответвлений от центральной системы, в разных направлениях. Этот фитинг также может напрямую соединять полотенцесушитель и стояк. При этом также учитывается байпас. Байпас позволяет отключать полотенцесушитель за ненадобностью и в то же время не создавая препятствий другим отопительным сеткам.
Фитинги крестообразные. С их помощью можно разветвить систему только в двух различных направлениях.
Фитинг американка. Американка — это своеобразный кран, с помощью которого можно произвести демонтаж конструкции в любой момент. Удобство данного фитинга просто несоизмеримо, ведь вам не придётся полностью отключать систему. Достаточно будет всего лишь перекрыть данный кран, открутить гайку и снять конструкцию. В этом случае существует несколько основных видов соединения:
a. гайка-штуцер;
b. гайка-гайка (с промежуточным штуцером);
c. штуцер-штуцер (с дополнительной гайкой или же муфтой);
Муфта стяжная. Выполняет практически те же функции, что и американка. Муфта помогает достаточно быстро разбирать и собирать все соединения. У этой детали есть одна особенность — с разных сторон она имеет разные диаметры, что в свою очередь помогает соединять трубы различных размеров. У стяжной муфты резьба может быть как внутренней, так и наружной.
Отражатели. Этот фитинг не позволяет влаге проникнуть к креплению.
Заглушки, колпаки, пробки
Они полностью герметизируют трубы.
Покупая хромированные фитинги для полотенцесушителя своё внимание нужно обращать на качество резьбы
Если витки резьбы равномерные – значит качество фитингов высокое
Также важно знать, что нехромированные металлические соединения очень легко поддаются коррозии. Самым правильным вариантом является покупка фитингов вместе с полотенцесушителем
Так вы сможете избавить себя от поиска нужных или обмена уже имеющих, но неподходящих деталей.
Лучшие производители полотенцесушителей — какую фирму выбрать
Хороший полотенцесушитель, как и любой другой товар, желательно покупать у известных производителей. Мало того, что они постоянно совершенствуют свои серии, так еще и строго следят за качеством, не допуская брака.
Многие большие компании общаются со своими покупателями и учитывают их мнение при создании новых моделей. А у самых именитых есть даже штат дизайнеров, которые наравне с конструкторами занимаются разработкой оригинальных полотенцесушителей, идеально вписывающихся в интерьер ванной комнаты.
Когда мы говорим о хороших фирмах-производителях, мы имеем в виду слудующие бренды:
- Arbonia;
- Margaroli;
- Zehnder;
- Terminus;
- TermoSmart.
С лучшими полотенцесушителями от этих компаний вы познакомитесь в нашем рейтинге. Однако название марки – это только начало выбора. Чтобы купить хорошую сушилку за адекватные деньги, придется учитывать и другие критерии.
Рекомендации: 11 лучших осушителей воздуха
12 лучших аромадиффузоров
13 лучших воздухоочистителей и моек воздуха
Как выглядит американка и какие бывают виды
Так как это изделие служит соединителем, оно состоит из трёх основных частей:
- Наконечник с резьбой.
- Переходник.
- Накидная гайка с резьбой.
Иногда их оборудуют также запорной системой, чтобы была возможность просто перекрыть поступление воды.
Внимание! Перед тем как купить американку, убедитесь, что сечение и направление резьбы на обоих концах совпадает с характеристиками труб. Фитинги выпускаются в нескольких сочетаниях, чтобы можно было использовать в разных системах
Переходники для труб производятся из разных материалов, от чего зависит их стоимость и назначение:
- Универсальные из нержавеющей стали.
- Бюджетные оцинкованные.
- Латунные.
- Декоративные медные.
- Пластиковые переходники с металлическими вставками.
Для чего используется
Эти фитинги были изобретены в США, чтобы поддержать экспорт американской продукции в условиях разных норм и стандартов.
Переходники используются при монтаже систем трубопроводов для воды или газа:
- Чтобы составить вместе трубы разных материалов и сечений.
- Сделать быстросъёмное соединение или съёмную вставку.
- Вставить дополнительные элементы в готовый трубопровод.
- Для упрощения монтажа в стеснённых условиях или труднодоступных местах.
Один из примеров применения американок — монтаж водяного полотенцесушителя. Часто батареи отопления труднодоступны, работать с ними неудобно, а полотенцесушители требуют периодического обслуживания или замены. В этом случае быстросъёмное и многоразовое соединение решает большинство проблем.
Справка! Этот тип соединителя позволяет удобно работать с полипропиленовыми трубами.
Нижняя схема
Полотенцесушитель, подключенный с помощью расположенной снизу подводки, смотрится интересно и эстетично. Правда, эффективность его работы немного ниже, чем при других вариантах соединения. Тем не менее, этот вариант довольно популярен. Существует несколько рабочих схем подключения такой модели:
- с прямым байпасом. Непременным условием является установка на одну из вертикалей крана Маевского. Как правило, он входит в комплектацию оборудования. Спускные краны необходимы для того, чтобы была возможность избавиться от наличия воздуха в системе после случаев отключения водоснабжения. Чтобы эти детали не нарушали своим видом внешний облик помещения, их обычно маскируют с помощью специального декоративного колпачка,
- с удлиненной вертикальной нижней подводкой. Такая схема практически не отличается от предыдущей. Она необходима для тех случаев, когда нужно расположить горизонтальные трубы подводки как можно ниже к полу,
- с зауженным байпасом. При этом верхний отвод должен иметь небольшой подъем по направлению к полотенцесушителю, этот показатель должен составлять от 5 до 20 миллиметров на каждый метр трубы,
- со смещенным байпасом. При этом его диаметр должен быть равен диаметру стояка.
Достоинства и недостатки электрических моделей
Основное назначение данной техники — просушивание полотенец. Нередко данный прибор используется в качестве основного или вспомогательного отопительного прибора, служащего для обогрева ванной комнаты. Классический электрический полотенцесушитель состоит из изогнутой трубы, внутрь которой установлен нагревательный элемент. В зависимости от модели, прибор может монтироваться к стене или иметь напольное исполнение.
Основным достоинством электрических моделей является автономность. Другими словами, данная техника не является частью внутридомовой (внутриквартирной) системы водяного отопления. Кроме этого, современные электрические модели:
- могут работать в любое время, по желанию владельца;
- не имеют проблем, связанных с воздушными пробками и протечками;
- просты в установке;
- сравнительно недороги;
- достаточно экономичны и декоративны.
Правильно подобранный электрический полотенцесушитель будет качественно обогревать ванную комнату, способствовать созданию в данном помещении здорового микроклимата.
Основным недостатком данного прибора является невозможность работы без электричества.
Подключение змеевика
В этом разделе речь пойдет о полотенцесушителе, сделанном в форме змейки. Именно такие ранее устанавливались в домах повсеместно. Соответственно, менять старый прибор на новый, имеющий такую же конфигурацию, проще всего.
Монтаж такого оборудования производится в несколько этапов. Первым делом необходимо перекрыть стояк и слить из него воду. Если вы живете в многоквартирном доме, то этим вопросом будут заниматься специалисты из ЖЭКа. Для этого нужно предварительно написать заявление на отключение стояка.
После того как стояк готов к работе, старый полотенцесушитель необходимо демонтировать. Иногда его просто срезают при помощи болгарки. Затем на его место устанавливают новое оборудование.
Вообще, в таких условиях оптимальным вариантом является замена не только полотенцесушителя, но и стояка. Если поменять его на вариант, сделанный из полипропилена, то можно сразу приварить к нему необходимые фитинги, которые обеспечат возможность перехода на резьбу и, соответственно, легкость монтажа оборудования.
Главное при таких работах — соблюдать наличие необходимого диаметра. Трубы не должны быть меньше предыдущих, иначе это чревато серьезными проблемами в гидравлической системе. После установки новый или старый стояк можно замаскировать с помощью декоративного короба. Сам полотенцесушитель, как и места его подсоединения к основной трубе, остается на виду.
Даже при такой простой процедуре установки нередко допускаются ошибки. Первая из них — это применение пресс-фитингов с последующим сужением внутреннего диаметра трубы. При этом гидравлическое сопротивление, конечно, становится выше, из-за чего работоспособность стояка резко снижается.
Второй ошибкой является установка перекрывающих вентилей перед полотенцесушителем. Вообще, эти устройства необходимы, ведь с их помощью в случае необходимости можно отключить оборудование для проведения ремонта или демонтажа.
Но в случае со змеевиком установленные на него вентили перекроют не только полотенцесушитель, но и весь стояк. Соседи в таком случае вряд ли будут вас благодарить, поскольку вы одномоментно отключите отопление в ванной комнате у всех, кто живет выше и ниже вас.
Однако запорные краны — все же хорошая штука, поэтому не стоит от них отказываться. В данной ситуации вас спасет установка байпаса. Это, по сути, дополнительная труба, которая сможет обеспечить непрерывную циркуляцию воды по стояку в случае перекрытия запорных вентилей.
Для этого байпас располагается перед кранами. Причем он может как соединять участки стояка напрямую, так и быть смещенным в сторону изгиба змеевика. Суть в том, чтобы дать горячей воде дополнительный путь в том случае, когда она не может пройти в полотенцесушитель. Таким образом ее циркуляция не будет нарушена.
Опять же, учтите, что на сам байпас ставить вентиль запрещено столь же категорически, сколь и на сам стояк. Причина та же: у вас не должно быть возможности обрубить соседям подачу горячей воды в систему отопления ванной комнаты. Конечно, если вы живете в частном доме, то можете располагать запорные краны где угодно. Но во многоквартирниках придется считаться с существующими правилами.
Как правильно подобрать
Для того, чтобы не ошибиться с выбором оборудования для сушки полотенец в ванной, нужно не забывать, что место предназначения этого изделия – помещение с повышенной влажностью, также, необходимо, учитывать давление теплоносителя.
Вот на чем нужно акцентировать свое внимание при покупке:
- Рабочее давление в системе – не менее 6 атмосфер (как повысить в квартире прочитайте здесь).
- Оптимальный размер диаметра наружной трубы – 22 мм.
При меньшем калибре будет теряться теплоотдача. - На расстоянии между осями.
- Качественное изделие должно иметь никелированную поверхность, это увеличивает антикоррозионную стойкость.
- На интервале между выходным и входным отверстием.
- Присмотритесь к форме прибора.
Как ни странно, но она оказывает определенное влияние на эффективность работы сушки и ее функциональные возможности.
Из многочисленных модификаций полотенцесушителей, которые представлены в большом ассортименте на отечественном рынке, наибольшей популярностью пользуются изделия из нержавейки.
Некоторые производители для улучшения товарного вида изделия, покрывают их цветной краской.
Но, чаще всего, покупатели отдают предпочтение продукции с хромированным «обличьем», отполированной до зеркального блеска.
Многие изготовители не утруждают себя в дополнительном никелировании своего детища. Они уверенны в том, что добиться лоска и блеска можно, не применяя такой затратный метод.
Да будет вам известно, что не все виды нержавеющей стали подходят для изготовления полотенцесушителей.
Для этих целей, как правило, используется нержавейка, которая классифицируется технологическим показателем AISI304. Для того, чтобы сушка функционировала исправно, трубные стенки должны иметь толщину не меньше 1,5 мм.
На прилавках наших магазинов можно увидеть продукцию из нержавеющей стали, которая красиво оформлена под золото, античную бронзу или медь.
Стоит знать! Диаметр трубы сушки не всегда совпадает с «родными» трубами. В этом случае не обойтись без переходника.
Процедура монтажа
После того как вы произвели замеры расстояния между точками врезки, определились с выбором и приобрели подходящее оборудование, самое время приступать к монтажу. Впрочем, если этот период выпал на зиму, то придется подождать. Ведь перед тем как подключить новое оборудование, необходимо отключать систему центрального отопления в доме.
Конечно, если вам повезло жить в частном секторе, где вы не зависите от соседей, то можно ненадолго произвести отключение, сделать все работы и включить его обратно. Но в случае с многоквартирным домом для опустошения отопительной системы необходимо вызывать специалистов, которые, конечно, не станут лишать всех жильцов обогрева ради вашего ремонта.
Но если на дворе лето, а отопление давно отключено, дерзайте. Привожу список действий, которые вам необходимо совершить.
- Для установки вам понадобятся кое-какие фитинги, которые называются «американка». С их помощью производим соединение полотенцесушителя с одной частью системы отопления. при этом оборудование необходимо располагать параллельно последней. Вторую часть системы подсоединяем к патрубкам, которые отходят от отсекающих кранов. Для того чтобы впоследствии не допустить появления протечек, это место стыка необходимо герметизировать с помощью пакли и специальной пасты.
- Затем к патрубкам подсоединяем обогреватель и наносим разметку на стену в тех местах, где должны будут располагаться крепежные элементы.
- Временно убираем оборудование, сверлим в отмеченных местах отверстия с помощью перфоратора.
- Вешаем полотенцесушитель на предназначенное для него место. В готовые отверстия загоняем пластиковые пробки, на них устанавливаем декоративные колпачки, все это фиксируем с помощью саморезов. При установке оборудования желательно воспользоваться помощью товарища. Чтобы качественно зафиксировать полотенцесушитель, необходимо применить довольно много усилий, поскольку приходится одновременно надевать оборудование на крепежные элементы и состыковывать все разъемы. Лишняя пара рук тут точно не помешает.
- Затем закручиваем изделие на фитинг «американка», применяя при этом уплотнитель из резины.
- В завершение затягиваем на полотенцесушителе шестригранный винт, тем самым окончательно прикрепляя изделие к стене.
Как и в случае с любым сантехническим оборудованием, в конце установки необходимо протестировать работоспособность системы. Поскольку отопление отключено, равномерность прогрева полотенцесушителя мы пока не сможем проверить, а вот осмотреть систему на наличие или отсутствие протечек вполне реально.
Чтобы провести проверку, сначала откройте нижний вентиль, подождите, когда трубы заполнятся водой, а затем открутите и верхний. Тщательно осмотрите все места стыков. Любое отклонение от сухости должно насторожить, даже небольшая капля. В этом случае необходимо будет переделать соединение более качественным образом.
Теперь вы знаете, друзья, можно ли подключить полотенцесушитель к системе отопления, и как это сделать. Помимо вопросов о процедуре монтажа, многие также интересуются тем, на какой стадии ремонта лучше производить установку или замену данного оборудования. В частности, вопросы касаются укладки плитки: как лучше, отделывать стену до или после монтажа полотенцесушителя?
Скажу так, тут палка о двух концах. Если полотенцесушитель уже установлен, то укладывать плитку на стену за ним — та еще задача. Приходится применять всю свою аккуратность и терпеливость, чтобы разместить отделочный материал ровно и красиво.
С другой стороны, если сначала отделать стену плиткой, то не меньшую аккуратность придется проявить при сверлении. Причем в данном случае ошибка чревата не только потерей качества, но и разрушением кафеля, который может запросто расколоться.
Впрочем, произвести процедуру сверления керамической плитки вполне реально. Просто делать это нужно несколько дольше, чем в обычной ситуации, и очень-очень внимательно. Вам будет нужно сначала слегка оцарапать кафель в местах разметки, удалив в этих точках глазурь, чтобы сверло не соскальзывало.
Затем необходимо взять очень тонкую насадку для дрели и просверлить плитку насквозь. Только потом в дело вступает перфоратор и сверло с диаметром, подходящим для последующей установки креплений в стену.
В общем, все реально, стоит только захотеть. Не сомневаюсь, что вы прекрасно справитесь с работой любого уровня сложности. Успехов вам на этом поприще!
Технология подключения
Последовательность, особенность работ зависит от вида полотенцесушителя. Большую трудность создают самые простые — водяные сушки, минимальные трудозатраты — электрические устройства.
Материалы, инструменты
После покупки сушки для полотенец, ознакомления с инструкцией и выбором способа подключения готовят материалы, инструменты. В необходимый набор входит:
- карандаш, рулетка;
- кран Маевского, муфта, 2 тройника;
- крепежи, кронштейны;
- нож, паяльник для ПВХ труб;
- отвертка, молоток;
- пакля либо ФУМ-лента;
- разводной ключ;
- ПВХ трубы;
- уровень;
- фитинги — прямые, угловые;
- шаровые краны.
Монтаж водяного полотенцесушителя
Это наиболее частый вид конструкции, подсоединяемой к системе горячего водоснабжения. Подключение полотенцесушителя в этом случае не создаст трудностей для тех, кто умеет обращаться с инструментами. Возможный первый этап — демонтаж старого изделия. В этом случае сначала перекрывают горячую воду и снимают старую конструкцию. Если ее нет, то работы проводят по такой схеме:
- Используя строительный уровень и карандаш, на стене обозначают участки, предназначенные для крепления сушителя. Не забывают о требуемом уклоне подводки (от 3 до 10 мм).
- Перекрывают подачу горячей воды. Устанавливают, фиксируют полотенцесушитель.
- Монтируют перемычку-байпас, на концах трубы устанавливают тройники, шаровые краны.
- С помощью фитингов подключают отводы, регулируют их направление.
- Устанавливают на сушку для полотенец кран Маевского.
Все соединения уплотняют лентой (паклей). После проверки герметичности включают подачу воды, затем снова тестируют качество стыков.
Подключение электрического оборудования
Такая сушка может быть установлена в любом помещении, где есть розетка. В этом случае конструкцию закрепляют на стене, потом подключают к электросети
Так как в ванной всегда повышенный уровень влажности, нормам безопасности уделяют особое внимание:
- заземление в квартире — условие обязательное;
- устанавливают только скрытую изолированную проводку, безопасные розетки;
- использование УЗО — мера необходимая.
К установке электрических полотенцесушителей тоже предъявляют свои требования:
- нижняя часть конструкции должна отстоять от пола как минимум на 200 мм;
- расстояние от сушки до умывальника либо ванной должно быть не менее 600 мм, до мебели — 700 мм;
- между полотенцесушителем и стеной нужно оставить 300 мм.
Розетка для электроприбора не должна находиться в близком контакте с горячими контурами сушки для полотенец. Такой вариант обычно выбирают для частных домов.
Основные типоразмеры полотенцесушителей для ванных комнат
Сантехнический прибор выпускают многие производители. Полотенцесушители отличаются между собой не только формой, но и диаметром:
- «¾» с наружным диаметром в 2,5 см. Подобные модели чаще всего имеют П- либо М-образную форму. Найти полотенцесушитель данного размера иной конфигурации довольно сложно.
- «1» с внешним диаметром в 3,2 см. Получили наибольшее распространение. В ванных комнатах квартир и домов обычно устанавливают устройства данного типа. Отличаются классическим внешним видом и формой. Встречаются модели лесенкой и с сушками в форме буквы Ф, а также фокстроты.
- «1 ¼» с самым большим диаметром, равным 4 см. Представлены в основном устройствами П-образной формы. Они не получили широкого распространения и редко встречаются в магазинах. Это обусловлено тем, что в процессе производства необходимо задействовать трубы большого диаметра.
Первые два варианта можно встретить в линейке практически любого производителя сантехнического оборудования и выбор, как правило, сводится именно к данными моделям.
Общие для всех схем правила монтажа полотенцесушителя
Необходимо соблюдать уклон подводящих труб (направление показано на рисунках). Для определённости можно взять перепад в 3-30 мм на метр. При небольших расстояниях от стояка (несколько метров) и большом диаметре подводящих труб (ППР 25-32 мм) допустима строго горизонтальная укладка.
Не должно быть «горбов» на горизонтальных участках! В них будет скапливаться воздух и циркуляция остановится. Провалы допустимы только в небольших пределах, глубокие «ямы» будут мешать циркуляции и станут грязесборниками.
Диаметр труб для обеспечения эффективной циркуляции: не менее ДУ20 (3/4” – для оцинкованной стальной трубы, 25 мм – для хорошего армированного ППР, 20 мм — для трубы из нержавеющей стали), шаровые краны – не менее 3/4”.
Применение труб и кранов меньшего сечения допускается только на подводящих трубах небольшой длины.
Крайне желательно помещение подводящих труб в теплоизоляцию. Это обязательное условие для монтажа при замоноличивании любых пластиковых труб: теплоизоляция обеспечивает их механическую защиту и компенсацию температурных расширений. Она также улучшает работу полотенцесушителя, в который попадает более горячая вода.
Категорически запрещается установка любых кранов на байпасе – это вандализм и вредительство себе и соседям. Перекрытие или чрезмерное сужение байпаса замедляет циркуляцию во всём стояке. При этом:
- Падает температура горячей воды, так как она успевает остыть, добираясь до потребителя.
- Радикально ухудшается напор воды во всех квартирах, расположенных далее по направлению подачи. А при определённом расположении отвода горячей воды – и у самого владельца полотенцесушителя. Ведь при сужении байпаса на один типоразмер труб его пропускная способность становится примерно вдвое меньше.
- Не улучшается эффективность приведённых схем.
