Обзор электро-водяного теплого пола

Финишное покрытие — влияние на затраты по энергоресурсам

Во время выбора финишного материала для изготовления теплых электрических полов, необходимо убедиться в наличии специального значка, который свидетельствует о вероятности комбинирования с соседним устройством обогрева.

Зачастую в качестве основного материала используют паркет, линолеум, ламинат или плитку из керамики.

Еще одним немаловажным фактором для расчета уровня расхода электрической энергии на «квадрат», является теплопроводимость финишной отделки. К примеру, деревянное покрытие или ламинат обладают незначительной степенью обогрева, следовательно, затраты на изготовление полов заметно вырастут.

Если речь идет об экономии, то лучше отдать предпочтение линолеуму, керамическим плиткам или ковролину. Рассматриваемые материалы быстро прогреваются, что значительно снижает расход энергоресурсов.

Укладка электрического пола с линолеумом:

Пример расчета

Чтобы рассчитать, сколько потребляет теплый пол, надо:

1. Определить активную площадь напольной отопительной системы.
2. Помножить ее на мощность за квадратный метр, указанную в паспорте.

В итоге получится максимально возможный расход электроэнергии. Однако столько кВт/ч пол потреблять будет только в случае включения его на полную и без регулировки термостатом. Но в реальности система электрического ТП работает по 5–20 минут в течение часа. И фактическое потребление будет в разы меньше.

График потребления электричества

Сложного в данных расчетах ничего нет. Разобраться, почему затухает газовый котел или как выполнить подключение бойлера, зачастую и то труднее. С нагревательным полом все проще.

При площади обогрева 12 м2 и мощности ТП в 150 Вт/м2 получаем номинальный расход для помещения – 1,8 кВт/час. Но по факту такой нагревательный пол будет расходовать около 0,3 кВт за каждый час использования. В течение 10 минут он будет греть, а потом 50 минут остывать. Однако многое здесь зависит от температуры за окном и настроек термостата.

Сравнение разных систем обогрева

Недостатки электрического теплого пола

Рассмотрим только один, по нашему мнению — самый существенный. Все остальные проблемы решаемы и ничем не отличаются от других систем подогрева.

У электрических теплых полов имеются и недостатки

Выше мы уже приводили пример расчета мощности электрического пола для комнаты площадью 20 м2, для обогрева такого помещения потребуется 3,2 кВт. Если у вас квартира средних размеров, то возникают проблемы. Даже при подогреве нескольких комнат общей площадью 60 м2 понадобится почти 10 кВт мощности. К ним следует прибавить остальных потребителей электрической энергии и в сумме для одной квартиры надо не менее 17–20 кВт. Ни одна стандартная проводка не рассчитана на такую мощность, придется менять все кабели, автоматы и специальную защитную арматуру. Кроме того, возникают очень большие проблемы с внутридомовыми распределительными щитами и владельцами электрических сетей. У них для значительного увеличения потребляемой мощности должен быть запас электрических подстанций высокого напряжения. Как показывает практика, большинство из них и так работают на физическом пределе, а то и с перегрузкой.

Теплый пол электрический

Получить разрешение на подключение дополнительных мощностей – большая проблема. Перед тем как приступать к монтажу теплого пола с электроподогревом, настоятельно рекомендуется в письменном виде получить ответ от заинтересованных организаций о возможности подключения.

Достоинства и недостатки обоих видов

Подытожим всё вышесказанное.

Водяные полы. Плюсы

• Можно использовать, как основной источник тепла.
• Затраты при последующей эксплуатации не велики.
• Расположение мебели: какое угодно.
• В жару можно превратить отопление в охлаждение.

Источник энергии может быть любой – твердотопливная печь, газовый или жидкостный котёл, а значит, всегда можно выбрать наиболее доступное топливо.

Водяные полы. Минусы

• Не подходят для квартир.
• Сложность монтажа: дорого и потребуется помощь специалистов.
• Нужно дождаться высыхания стяжки, а это может затянуться больше, чем на месяц.
• Требуют установки дополнительного оборудования.
• Толстая бетонная стяжка уменьшает высоту комнаты.
• Большой ремонт в случае аварии.
• Отопление инертно. Медленнее греется и остывает, чем электро-аналог. Сложнее регулировать температуру.

Особое внимание нужно уделить трубам и соединениям – небольшая течь может очень дорого стоить

Электрические полы. Плюсы

• Монтаж недорогой.
• Уложить можно самостоятельно.
• Тонкие – не уменьшают высоту помещения.
• Можно сразу включать, по завершении работ.
• Разрешено использовать в городских квартирах.
• Небольшой ремонт, в случае аварии, если не вмурован в бетон (как кабельный вариант).
• Есть возможность укладывать на деревянные полы.
• Быстро греется и остывает. Отлично сочетается с терморегулятором.
• Подходит для многих покрытий: керамики, ламината, неутеплённого линолеума, тонкого ковролина, наливного пола.

Используя электрические полы, как дополнение к основному отоплению (в частном доме), можно сэкономить на топливе до 20% за сезон.

Электрические полы. Минусы

• Дорого использовать на больших площадях и длительное время.
• Мебель расставляется там, где нет электрического кабеля, и в дальнейшем не двигается.

При монтаже электрических полов нужно быть предельно осторожным и всё делать правильно с первой попытки. Резать можно плёнку и сетку, но не кабель! Кроме того, нельзя допускать перегибов проводов.

Получается, что однозначного ответа, какой пол лучше – быть не может. Смотря где его будут укладывать, какого размера помещение, какие затраты может позволить себе владелец и многие другие индивидуальные особенности, вплоть до того, как часто хозяйка любит делать перестановку в комнате.

Но какой бы вид обогрева Вы ни выбрали, тёплый пол избавит помещение от сквозняков, что полезно для аллергиков и астматиков. Позволит родителям быть спокойными за детей, которые играют на полу, а наступать на тёплый кафель после принятия ванны будет одно удовольствие!

Перечень материалов, из которых изготавливаются трубы для теплого пола, достаточно широк – от меди до металлопластика. Трубы для теплого пола: какие лучше выбрать? Читайте о характеристиках различных типов труб, а также ознакомьтесь с отзывами людей.

Об устройсте геотермального отопления читайте в этом материале.

Принцип работы электрического теплого пола

Главным рабочим элементом является греющий кабель. В отличие от обычной электропроводки, его сопротивление больше. По нему пропускают электрический ток, что приводит к нагреву кабеля. При этом тепло передается бетонной стяжке. Для комфортного обогрева кабель снабжается терморегулятором, поддерживающим заданную температуру путем отключения электричества после его нагрева до заданной температуры и повторного включения при ее снижении.

Нагревающие элементы теплого пола отличаются большим разнообразием:

• Одножильный резистивный кабель. Нагревательная жила с экранированной оболочкой изготавливается из нихрома, меди или латуни. Тепло выделяется равномерно по всей длине при пропускании электрического тока. При ухудшении теплоотвода на локальном участке поверхности пола возможен выход кабеля из строя из-за перегрева. Другим недостатком является необходимость возврата свободного конца кабеля к месту подключения. При этом приходится делать весь монтаж теплого пола своими руками, что является трудоемкой операцией. Под теплый пол лучшая укладка – это «улитка» или «змейка». Могут применяться их комбинации. Одножильный кабель выбирают по причине небольшой стоимости. После укладки теплого пола его подключают к теплорегулятору и заливают в бетонную стяжку.
• Двухжильный резистивный кабель. В одной оболочке содержатся две жилы. Уложить теплый пол здесь легче, поскольку возврат кабеля для подключения не требуется. Достаточно лишь на конце замкнуть обе жилы между собой и защитить соединение изоляцией. Они обе могут быть греющими, или одна из них служит только проводником тока. Локальный перегрев в таком кабеле также может произойти.
• Саморегулирующийся кабель. Он содержит две проводящие параллельные жилы с размещенной между ними полупроводниковой матрицей, которая является нагревающим элементом. При подключении к проводникам напряжения, ток течет через матрицу от одной жилы к другой в поперечном направлении. Система закрыта изолирующей оболочкой и экранирующей стальной оплеткой. При повышении температуры в помещении сопротивление матрицы увеличивается, а количество выделяемого тепла снижается. В саморегулирующемся кабеле нет местных перегревов, поскольку величина тока на любом участке зависит только от его температуры. Цена на такой кабель выше, чем на резистивные, но срок службы больше.
• Греющий кабельный мат. По устройству кабельный электрический мат – это тот же одножильный резистивный нагреватель, прикрепленный к полотну армирующей сетки. Установка заключается в том, что рулонный теплый пол раскатывается по ровной основе. Современные материалы имеют клеевой слой, с помощью которого они крепятся к базовой поверхности. Для поворота сетка разрезается. После уложенный теплый пол соединяют с силовым кабелем и подключают к термостату, а затем укладывают в стяжку или в клеевую прослойку под керамическую плитку.
• Карбоновый мат. Конструкция состоит из карбоновых нагревательных стержней, параллельно подключенных друг к другу с помощью двух продольных изолированных проводников. Тепловая энергия выделяется за счет инфракрасного излучения от стержней, передаваемого окружающим предметам. Стержни обладают свойством саморегулирования нагрева. При выходе из строя одного из них, другие продолжают нормально функционировать. Инфракрасные маты укладывают под керамическую плитку.
• Принцип обогрева тот же самый, что и у инфракрасных стержней, но теплый пол монтируется непосредственно под напольное покрытие: ламинат, ковролин, паркетную доску и др. Карбоновые нагреватели здесь запаяны в пленку и соединены с пленочными токопроводящими шинами. Теплый пол продается в рулонах и служит преимущественно для создания дополнительного тепла.

Утепление пола

В частном доме около 40% тепловых потерь происходят из-за недостаточно утепления горизонтальных поверхностей у фундамента здания. При длительной эксплуатации это может привести не только к снижению температуры в зимний период, но и к возникновению сырости, плесени и грибка. Для предотвращения этого необходимо выполнить комплекс мер, которые помогут в корне исправить сложившуюся ситуацию.

В качестве альтернативного решения проблемы специалисты рекомендуют применять несколько мер по их предотвращения. В первую очередь – требуется утеплить поверхность пола . Для этого необходимо использовать 2 вида материала:

• Теплоизоляционный. Он должен обладать низким коэффициентом теплопередачи, быть прост в обработке и монтаже. Для этой роли лучше всего подходят полимерные составы – пенополистирол и подобные ему материалы. Защитный. Теплоизоляция не обладает должным показателем механической прочности. Поэтому для защиты ее от возможных повреждений можно установить листы гипсоволокна, толщиной до 10 мм.

Однако монтаж подобной системы не будет способствовать повышению температуры. Поэтому для создания комфортного микроклимата следует установить энергосберегающие теплые полы. О них нужно рассказать подробнее.

Устройство и принцип работы

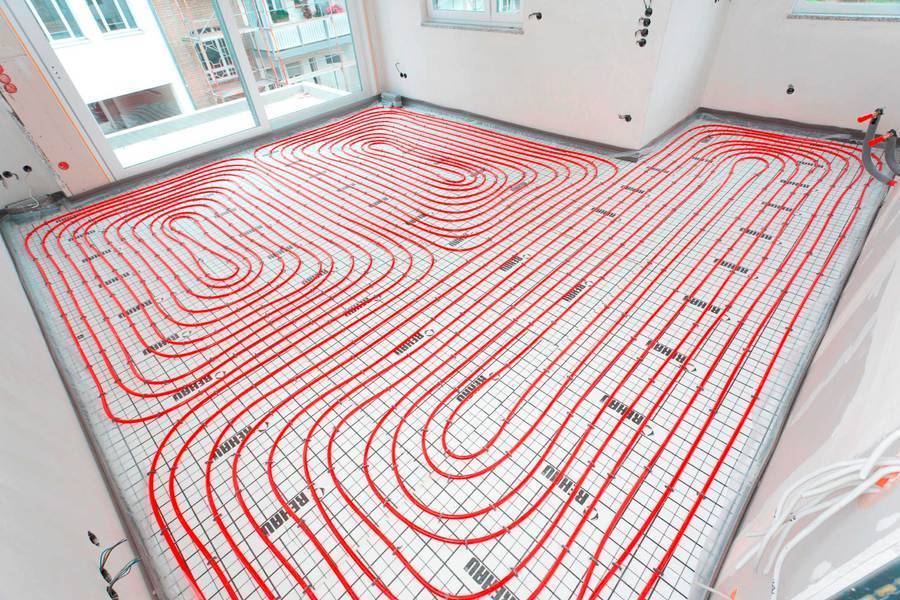

Водяной тёплый пол, это система обогрева помещения, в которой теплоноситель циркулирует по контуру, находящемуся под напольным покрытием

Обратите внимание, что не всегда трубы находятся в стяжке. Есть «настильные системы», в которых контур не заливается бетоном

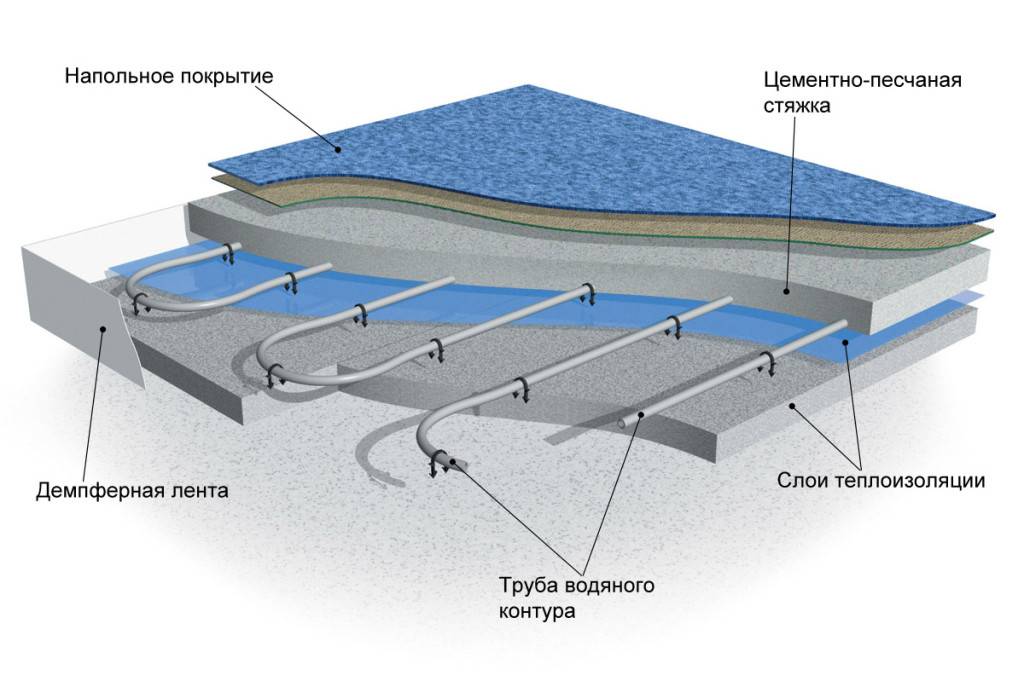

При детальном рассмотрении, пирог водяного тёплого пола состоит из следующих элементов:

1. Подготовленное основание;
2. Стяжка (5 см);
3. Теплоизолятор (5 см);
4. Трубы (2 см);
5. Стяжка (4 см);
6. Напольное покрытие (2 см).

Теплоизолятор толщиной 5 см – стандартное решение. Но если имеется возможность, то лучше увеличить толщину до 10 см. Это на 10-15% повышает эффективность всей системы. Особенно если водяной тёплый пол устраивается на первом этаже. Лучшим материалом для этого слоя является экструдированный пенополистирол.

Трубы в подавляющем большинстве водяных тёплых полов используются диаметром 16 мм.

Второй слой стяжки закрывает всю систему и служит гигантским аккумулятором тепла.

Толщина пирога водяного тёплого пола, варьируется от 18 до 23 см. А масса 1 м2 этой системы достигает четверти тонны! Такие жёсткие условия, существенно ограничивают распространение водяных тёплых полов.

Контур подключают к насосу и котлу, через систему регулировки и контроля.

Теплый пол в ванную комнату

Давайте возьмем для примера не большую ванную комнату площадью 4 м². Установив в нее стиральную машину, унитаз, умывальник с шкафчиком и ванную у нас останется примерно 1,5-2,0 м² свободной площади, которую мы и покроем теплым полом. Для более легкого расчета возьмем теплый пол 2 м² и мощностью 300 Вт. В качестве дополнительного источника тепла у нас есть полотенцесушитель. Каждый теплый пол обязательно должен быть подключен через терморегулятор, который контролирует температуру пола через выносной датчик. Есть разные терморегуляторы и о них мы поговорим отдельно в статье Терморегуляторы, но мы рассмотрим 2 вида:

• Механический терморегулятор;
• Программируемый терморегулятор.

Жидкостный электрический пол

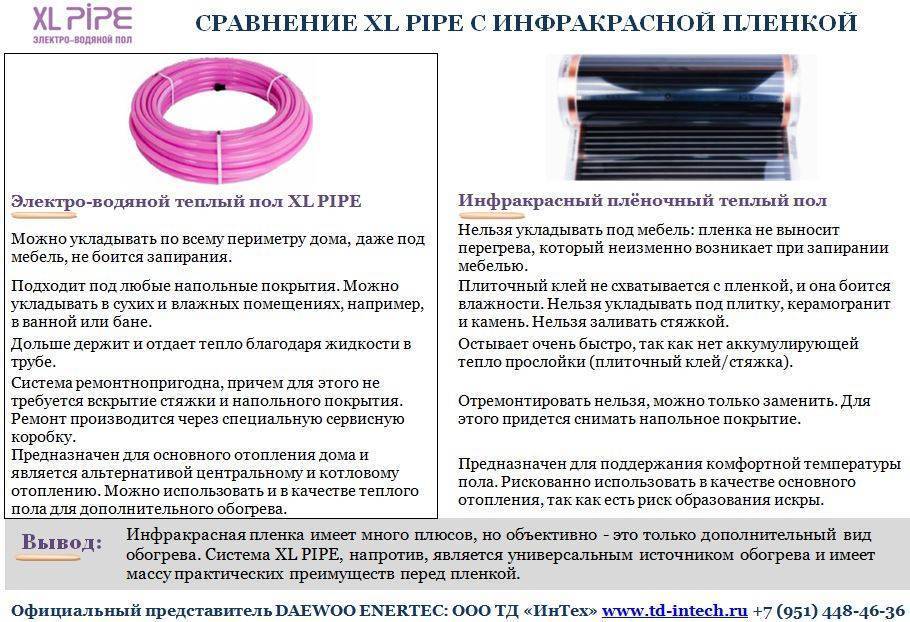

Электро-водяной пол – это комбинированный вид системы подогрева, объединяющий достоинства работы и водяного, и электрического типа нагрева.

Устройство и принцип работы жидкостного электрического пола

Автономная система отопления АС-22

электро-водяной теплый пол

Устройство и принцип работы жидкостного электрического пола

Этот вид подогрева полов представляет собой систему трубок или одну длинную толстостенную трубку. Когда жидкостная система подогрева включается, происходит нагрев теплоносителя, за счет чего создается определенное давление и начинается кипение антифириза или дистиллированной воды (теплоноситель в разных системах используется разный). Таким образом и происходит выработка тепловой энергии.

Теплый пол электро-водяной

Преимущества электро-водяного теплого пола

Чтобы в полной мере оценить все выгоды жидкостного теплого пола, важно знать его достоинства, которые выгодно отличают эту систему от других аналогов. А достоинств у электро-водяных систем перед обычными водяными очень много:

• они не нуждаются в подключении к нагревательному котлу или системе отопления;
• для работы системы не понадобится и насос;
• при монтаже пола не придется устанавливать коллектор и распределительный шкаф;
• объем жидкости, содержащийся внутри системы, невелик, а потому вероятность затопления квартиры или даже сильной протечки оборудования полностью исключена;
• прогрев системы максимально равномерный, жидкость внутри трубки не успевает остыть;
• простота монтажа по сравнению с водяными системами.

Электро-водяной теплый пол АСОТ АС-07

Также немалыми преимуществами жидкостная система обладает и перед электрическими:

• так как кабель находится постоянно внутри жидкости, то его перегрев и перегорание исключены в отличие от электрокабеля, просто уложенного в стяжку;
• ремонт жидкостного пола легко произвести. Например, заливку антифриза или замену нагревательного элемента просто осуществить через специальную монтажную коробку. А поврежденное место можно выявить по небольшим пятнам на стяжке;
• тепловая энергия сохраняется не только внутри стяжки, но и в самой трубе, за счет чего эффект нагрева действует дольше.

Жидкостный электрический пол имеет свои преимущества

Жидкостный электрический пол может использоваться при любом уровне влажности

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

• пленочное инфракрасное покрытие;
• греющий кабель;
• термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

• толщины материала;
• мощности приборов на 1 кв. метр;
• максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

• уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
• температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Использование в системе обогрева горячей воды (водяной теплый пол)

Так называемый «водяной пол» — это система, которая использует горячую воду в качестве источника тепла. У этой системы несложный принцип действия — по специальной трубе из гибкого материала, которую располагают на поверхности, циркулирует вода из центрального отопления или газового котла. Разумеется, речь идет о горячей воде. Если говорить о том, какой источник отопления следует предпочесть, правильнее подключить систему теплого пола к газовому котлу. Тогда комфортная температура в вашем доме не будет зависеть от весенне-осеннего межсезонья, перепада температур, давления и прочих прелестей центральной системы отопления.

Как устроен водяной теплый пол

Системы подогрева, которые используют горячую воду, состоят из водонагревателя, который не только греет воду, но и распространяет ее по системе из труб, по которым течет горячая вода. Для создания трубопровода используются гибкие трубы — это могут быть как трубы из синтетического материала (как правило, полиэтилена), или из металлопластика. Именно эти материалы отличаются необходимыми для этой части системы теплого пола качествами:

• обладают относительно маленьким сопротивлением;
• могут легко изгибаться;
• обладают хорошей теплоотдачей.

Трубопровод размещается по всему полу квартиры в цементной стяжке.

Узел управления температурой теплоносителя необходим для того, чтобы можно было легко поддерживать комфортную для вас температуру водяного теплого пола.

Достоинства водяного теплого пола

трубы для системы « теплый пол» можно укладывать под любое половое покрытие, на любой вкус и бюджет. Однако специалисты утверждают, что наиболее оптимальный вариант: укладывать теплый пол под керамогранит или плитку. Объясняют это прочностью материалов, возможностью их нагрева без выделения вредных веществ (в отличие, например, от того же ковролина, который не рекомендуют нагревать выше 31 градуса как раз по этой причине) и приятным тактильным ощущениям — очень комфортно ходить по теплым полам из керамогранита босиком;
теплым полом можно пользоваться как автономно, так и подключив его к имеющейся системе отопления, например, к газовому котлу. Не советую подключать теплый пол к центральной системе отопления или горячего водоснабжения. Бесплатный сыр бывает только в мышеловках, и можно нарваться на чувствительный штраф при посещении первого же нелояльного сантехника. А еще можно оставить без горячей воды соседей;
при наличии в доме системы теплого пола существенно экономится тепловая энергия — до 50% в помещениях с высокими нестандартными потолками. А в стандартном жилом помещении можно сэкономить на теплоэнергии до 30%, что тоже очень неплохо;
в отличие от электрической системы теплого вола, водяной пол не зависит от перебоев с электроэнергией;
и еще один немаловажный плюс

Водяной пол вполне может заменить обычные традиционные приборы отопления, и освободить место в доме, что тоже немаловажно.

Минусы системы «водяной теплый пол»

• в большинстве обычных квартир установка водяного теплого пола невозможна или, как минимум, крайне затруднительна. И лучший вариант для установки этой системы отопления — частный дом;
• учитывая, что трубопровод «утоплен», существует вероятность затопления при несвоевременном обнаружении каких-либо повреждений. Правда, сложно повредить трубу, которая не лежит на поверхности, но возможно все. А затопление — это очень неприятно, особенно для соседей снизу;
• достаточно сложно регулировать нагрев даже при автономной системе, а при центральном отоплении это практически невозможно.

Разумеется, сложно перечислить все достоинства и недостатки системы «водяной теплый пол», и данный перечень не исчерпывающий. Однако обозначенные параметры первичны, и имеют для устройства системы особое значение.

Электропол

Еще один вид полов с подогревом – это системы, работающие за счет электроэнергии. Они могут быть изготовлены в трех формах – это маты нагревательные, кабель и инфракрасная пленка. Каждая из этих систем работает за счет подключения к электрической системе. Они не нуждаются в подаче воды и не требуют получения разрешения от управляющей компании, дающего возможность их обустройства. Также полностью отсутствует риск затопления соседей в случае возникновения неполадок в системе. И такие полы – лучший вариант для обустройства в ванной, кухне или санузле.

Виды электрических полов

Теплый электрический пол

Кабельный пол

Самый привычный вариант подогрева пола, работающий за счет электричества. Представляет собой уложенный по определенной схеме толстый кабель с изоляцией. Провод под действием электроэнергии нагревается, а затем отдает тепло во внешнюю среду. Так и происходит нагрев основания.

Монтаж кабельного теплого пола

Такая система подогрева может иметь разную мощность, за счет чего ее легко подобрать к конкретному помещению. Например, для кухни будет достаточно оборудования 120 Вт/м2, а для ванной хватит и 140 Вт/м2. Также это самый дешевый вариант обустройства системы подогрева в квартире с помощью электричества. Главный недостаток кабельного пола – необходимость обустройства цементной стяжки, из-за чего высота полов увеличивается.

Нагревательные маты

Это тоже кабельная система подогрева, но своеобразная. Дело в том, что здесь используются тонкие (менее 3 мм) провода, которые закрепляются производителем на специальной сетке, изготовленной из стекловолокна. Обычно такие полы скручиваются в рулоны либо представлены небольшими ковриками – матами.

Нагревательный мат

Такой вариант системы подогрева оптимален под укладку плитки, потому что на нагревательные маты можно сразу же клеить и некоторые виды финишного покрытия. Маты просты в монтаже, стоят недорого, часто продаются на клеящейся основе, их удобно резать (имеются специальные метки на поверхности изделия). В ванной их можно класть даже на старую плитку, что снижает объемы подготовительной работы.

Параметры нагревательных матов Energy

Инфракрасный пол

Довольно популярный в последнее время вид электроподогрева пола. Система представляет собой пленку с черными полосами из карбона, которая, нагреваясь от электросети, передает тепловую энергию финишному покрытию. Пленка может укладываться под ламинат или ковролин, не нуждается в создании стяжки пола. Она гибкая, легко режется и гнется при необходимости.

Инфракрасный теплый пол

Преимущества инфракрасных теплых полов

Монтаж такой системы очень прост – достаточно уложить ИК пленку на черновое основание, правильно подключить и закрыть финишным материалом. Система сразу же готова к эксплуатации. При этом пыли и грязи во время проведения работ не возникает, а значит, систему можно укладывать и тогда, когда ремонтные работы в квартире практически завершены.

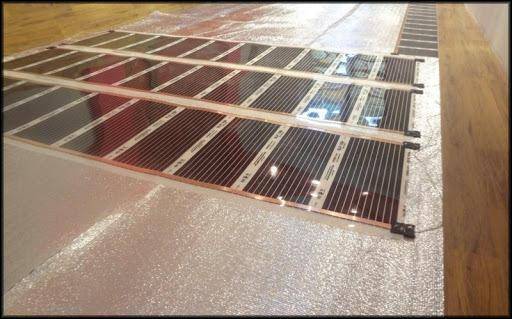

Укладка пленочного пола

Интересно, что карбоновой пленкой порой отделывают не только полы, но и стены, потолки. Это позволяет использовать ее в качестве автономной системы обогрева здания.

Схема укладки пленочного пола

Рассмотрев все виды электрополов, постараемся их сравнить между собой. Таблица поможет сделать необходимые выводы.

Таблица. Какой электрический пол лучше?

Принцип сравнения	ИК пол	Мат нагревательный	Кабельный пол
Монтаж	Укладка материала производится прямо под финишное покрытие	Система укладывается на черновой пол и оказывается внутри слоя клея для плитки или же монтируется внутрь стяжки	Установка возможна только при обустройстве цементной стяжки
Максимальная мощность, Вт/м кв.	220	160	110
Возможные варианты напольных покрытий	Любой вид отделочного материала. Исключение – если покрытие крепится при помощи клея. Тогда нужен слой гипсокартона между ним и ИК полом	Ламинат, паркет, ковролин – при наличии стяжки от 2 см толщиной. Плиты из керамогранита, плитка кафельная, деревянные доски.	Любой вид покрытия
Экономность	Высокая	Средняя	Средняя
Наличие электромагнитного поля	Отсутствует	0,25 мкТл	0,25 мкТл

Рассчитаем потребление электроэнергии для одной комнаты

Чтобы вычислить, сколько потребляет электроэнергии инфракрасный тёплый пол, нужно отталкиваться от его модификации и назначения — устройство будет основным или дополнительным источником обогрева.

Средний расход колеблется от 150 до 220 Вт, если плёнка — это основной источник тепла, то 150 — 200 Вт/м2, если дополнительный — от 100 до 160. При этом расчётное потребление составляет 2,5 Вт в час, но фактическое значение намного меньше. Снижать этот показатель позволяет установленный специальный аппарат управления. При помощи его, отдельные зоны помещения нагреваются по очереди, тем самым мощность плёночного пола можно снизить в 3 раза.

Показатель затрат на электроэнергию меняется от:

• вида системы — основная или дополнительная;
• мощности пола;
• температуры воздуха снаружи;
• степени утепления помещения;
• наличия терморегулятора;
• правильности монтажа;
• количества окон.

Поэтому, 100% точно рассчитать, сколько потребляет плёночный тёплый пол электроэнергии не возможно.

Пример расчёта потребляемой энергии

Расчет мощности для теплых полов

Watch this video on YouTube

Прежде чем приступить к расчёту, нужно вычислить площадь помещения, определиться с желаемой температурой, и рассчитать коэффициент теплопотерь, который умножается на мощность метра квадратного.

Произведём расчёт потребляемой электроэнергии на примере помещения, общая площадь которой составляет 60 м2. За вычетом мебели, размер помещения будет 40 м2.

Теплопотери с 60 м2 будут равны 30 Ватт на м2, или 0,03 кВт.

0,03 x 60 = 1,8 кВт в час — столько происходит потерь энергии за час.

Чтобы компенсировать данные потери и создать комфортную атмосферу в комнате, потребуется больше энергии на 0,2 кВт, то есть 2 кВт. Такая мощность должна быть у плёночного пола без терморегулятора.

Если планируется пол с терморегулятором, то мощность 1 метра квадратного должна равняться 2000/40 = 50 Вт/м2.

При установке программируемого терморегулятора требуется более мощная плёнка — 80 Вт/м2. При наличии данного устройства пол будет работать в 2 раза меньше. Несмотря на это, в квартире будет комфортная температура, а потребление электроэнергии небольшое. Вместо 1,8, всего 0,8 кВт/час.

То есть, 0,8 x 24 = 19 кВт, а в месяц расход энергии плёночного тёплого пола составит около 600 кВт. Это в том случаи, если инфракрасный пол выступает основным источником обогрева.

Чтобы определить затраты в денежном эквиваленте, необходимо воспользоваться простой формулой — умножить 600 кВт на стоимость 1 кВт.
