Как выбрать теплый пол под плитку
Не каждый электрический теплый пол подходит для использования вместе с кафельной плиткой. Поэтому прежде чем приступать к монтажу, нужно сделать правильный выбор наиболее оптимальной системы.
Все виды теплых полов имеют одинаковые принципы монтажа. При укладке системы используется один и тот же порядок действий:
- При подготовке поверхности пол очищается от старой плитки и других неровностей, после чего пол выравнивается по уровню.
- Установка терморегулятора производится на стене, на высоте примерно 1 м от пола. После этого он соединяется со всей системой с помощью кабеля.
- По периметру помещения внизу стены укладывается усадочная лента, далее выполняется заливка первого слоя стяжки.
- Когда стяжка высохла, на нее укладывается монтажная лента на расстоянии 0,5 м между собой. Затем размещается кабельная сетка по схеме, составленной заранее. Далее монтируются термодатчики и проверяется работоспособность системы.
- По завершении основных работ, полы покрываются финишным слоем стяжки, которую нужно заливать аккуратно, чтобы не повредить кабель.
Зная технологию укладки, можно решать вопрос, какой теплый пол выбрать под плитку, чтобы вся система работала максимально эффективно. Наиболее оптимальным вариантом считаются электрические маты, состоящие из стекловолокна с вмонтированным внутрь электрическим кабелем в виде сетки. Общая толщина такого пола не превышает 4 мм.
Благодаря особенностям конструкции, такие полы могут устанавливаться не только с цементной стяжкой, но и непосредственно на клей для плитки. После этого плитка может укладываться прямо на поверхность, покрытую клеем. Отпадает необходимость работы с цементом, а высота помещения увеличивается незначительно за счет очень тонкого слоя используемых материалов.
Вместе с кафельной плиткой допускается использование пленочного пола, осуществляющего нагрев с помощью инфракрасного излучения. Монтаж пленки осуществляется непосредственно под кафельную плитку, как и в предыдущем случае с использованием матов. Укладка производится на заранее подготовленную поверхность или на клей для плитки. Легкая и тонкая пленка может устанавливаться не только на полы, но и на стены, облицованные декоративными панелями.
Основным недостатком такой пленки считается ее слишком гладкая поверхность. При непосредственном контакте в связи с низким коэффициентом трения, может произойти смещение плитки и повреждение пленки. Во избежание подобных ситуаций, пленка должна обязательно размещаться под слоем стяжки.
Электрический теплый пол под плитку
Электрические теплые полы своими руками
Как сделать теплый пол самостоятельно
Устройство электрического теплого пола
Мобильный теплый пол
Какой теплый пол выбрать
Тёплые инфракрасные полы под кафельную плитку
Тёплый инфракрасный пол является разновидностью электрической обогревательной системы. Конструктивно он напоминает плоские пластины, запаянные в полиэтилен. При этом, исходя из используемых материалов в изготовлении, инфракрасные полы подразделяются на углеродные и биметаллические системы. Хочется отметить, что под кафель можно использовать только углеродные системы, которые не подвергаются коррозии. Если рассматривать внутренне устройство инфракрасной системы подогрева полов, то она состоит из следующих конструктивных частей:
- отражающая плёнка, укладываемая на качественно выровненную бетонную стяжку;
- рабочий контур, состоящий из инфракрасных панелей, толщина которых не превышает нескольких миллиметров;
- финишный отделочный слой, укладываемый сверху рабочего контура сухим методом.
Из-за того, что на инфракрасные плиты укладывается только сухие отделочные материалы применение кафельной плитки, возможно, только после выполнения подготовительных работ. Суть такой подготовки заключается в укладке полимерных гидроизоляционных мембран накрытых, например, гипсокартонными листами.
Поэтому инфракрасный тёплый пол под плитку требует много усилий и времени при сооружении. Но все затраты с лёгкостью окупаются благодаря минимальному потреблению электроэнергии такой обогревательной системой. Для обогрева 10 квадратных метров помещения инфракрасная конструкция потребляет всего 500 Вт.
Хочется отметить, что тёплые инфракрасные полы, более безопасные, чем электрические аналоги. При этом готовая отопительная система инфракрасного пола получается самая тонкая из рассмотренных ранее аналогов. Именно по этой причине такие системы подогрева с каждым днём приобретают всё большую популярность.
Рейтинг 2021 лучших электрических теплых полов под плитку
Есть несколько хороших вариантов, которые пользуются спросом и рекомендованы специалистами. Все они прошли проверку в реальных условиях и доказали свою эффективность:
Теплолюкс PROFIMAT – это нагревающие маты, представляющие собой двужильный экранированный кабель на полимерной сетке. За счет терморегулятора можно настраивать систему по своему усмотрению. Благодаря многопроволочной конструкции риск излома сведен к минимуму. Электромагнитное излучение практически отсутствует, так как используется оболочка из алюмолавсановой ленты. Эффективность высокая благодаря двужильному кабелю, при этом энергопотребление умеренное. Нужно отметить и то, что если приобретать готовый комплект для помещения площадью не более 15 квадратов, то изготовитель дает на него пожизненную гарантию.
Devi – нагревательный кабель, который производят в Дании. Он может иметь поливинилхлоридную или тефлоновую оболочку, есть как одножильные, так и двужильные варианты. В зависимости от нужной мощности подбирают оптимальный шаг укладки. За счет хороших обогревающих показателей кабель может быть использован и в качестве основного отопления. Он начинает обогревать помещение уже через 15 минут после включения. Для обеспечения максимальной эффективности обязательно использование термостата, он приобретается отдельно.
Wirt – нагревательные маты, которые производят в Беларуси по немецким технологиям. Свидетельством высокого качества является гарантия производителя сроком на 15 лет. Основным элементом является двужильный кабель, закрепленный на стекловолоконном основании прошивным способом
В комплекте идет терморегулятор, что также немаловажно.
LAVITA – термопленка, производимая в Южной Корее, которая может иметь ширину 50 или 100 см. Полосы карбона заламинированы техническим полиэстером с обеих сторон
Элементы соединены медными шинами с контактами из серебряной пасты, подобная конструкция обеспечивает полную водронепроницаемость. Такие инфракрасные полы имеют срок службы до 50 лет и хорошо противостоят нагрузкам. Расход электроэнергии также небольшой, что важно при частом использовании системы обогрева.
Warmstad – нагревательные маты, состоящие из двужильного кабеля диаметром 4 мм и прочной полимерной основы. Два проводника с разнонаправленными токами практически полностью гасят электромагнитное излучение. Площадь матов варьируется от 0,65 до 14 квадратов, что позволяет подобрать оптимальный вариант для любой комнаты. Класть модули можно в плиточный клей, при доступной цене они имеют гарантию 15 лет, поэтому надежны и долговечны.
Кабель нагревательный Теплолюкс TROPIX имеет две жилы и разное сечение в зависимости от требуемой мощности. Электромагнитное излучение гасится алюмолавсановой лентой. После заливки в стяжку система работает как минимум 50 лет, поэтому можно не беспокоиться за ее надежность. Термостат приобретают отдельно, подойдет любой тип устройства.
Об особенностях инфракрасных полов
Учитывая, что в тёплых полах с применением инфракрасного излучения обогрев происходит несколько по-другому, стоит отдельно рассмотреть подобные полы. Если от протекания тока в полах с использованием кабеля нагревается он сам и от него пол, то в случае с использованием инфракрасной плёнки всё происходит не так.
Инфракрасные лучи, которые испускает плёнка, нагревают не только пол, но и, проходя через его поверхность, обогревают стены, мебель и непосредственно самого человека. Эффективность подобного воздействия выше, чем при использовании других систем обогрева.
Особенности инфракрасного излучения
Однако такой тёплый пол, инфракрасный, минусы имеет тоже, и связаны они именно с ИК излучением. В то же время при протекании тока по кабельному нагревательному элементу никакого излучения практически нет. И хотя окружающее нас пространство буквально пронизано самыми разными видами электромагнитного излучения, создавать дополнительный источник в квартире многие просто опасаются.
Насколько оправданны эти опасения – вопрос спорный. Сторонники и противники приводят массу доводов за и против, но подобная дискуссия может вестись очень долго
Единственным аргументом, который стоит принимать во внимание в такой ситуации, будет получение от соответствующих органов (Минздрав, Общество защиты потребителей и т.д.) заключения и разрешения на применение подобного пола. В этом случае, вопрос что выбрать, тёплый пол плёночный или кабельный, получит подтверждение на уровне уполномоченных на то специалистов
Лучший электрический теплый пол
Теплые электрические полы являются одним из наиболее распространенных вариантов домашнего отопления. Эти системы постоянно совершенствуются, с каждым годом становятся лучше и эффективнее. Поэтому когда рассматривается вопрос, какой теплый пол под плитку лучше, следует остановиться на всех основных вариантах, чтобы сделать правильный выбор и подобрать наиболее оптимальный вариант. Если иметь представление об электрических теплых полах хотя-бы в общих чертах, будет значительно проще выполнять монтажные работы.
Несомненным лидером являются различные кабельные системы. Принцип работы здесь такой же, как и у водяных полов, только трубы с теплоносителем в данном случае заменены нагревательным элементом – кабелем. Точно также укладывается контур, закрываемый стяжкой и финишным покрытием. В рабочем режиме происходит нагрев всей поверхности пола до температуры, заданной в термостате. В свою очередь, работа терморегулятора осуществляется по сигналам температурного датчика, вмурованного в стяжку или внешнего устройства, реагирующего на температуру воздуха в помещении.
Одной из разновидностей кабельных систем являются нагревательные маты, также укладываемые под стяжку. Они выполнены в виде сетки с прикрепленным греющим кабелем. Вся конструкция свернута в рулон, раскатываемый поверх основания в процессе монтажа. Во всех случаях существует возможность выбора нагревательных кабелей с различной теплоотдачей для обеспечения требуемой мощности теплых полов.
Современные электрические полы выполнены в виде тонкой и прочной полимерной пленки, на поверхность которой нанесены нагревательные элементы. Изделие выпускается рулонами, шириной 0,5-1,0 м, толщиной не более 3 мм. Нагревательные элементы этого типа могут монтироваться без стяжки под любое покрытие, кроме кафельной плитки. Данные системы обогрева выделяет тепло, наиболее благоприятное для человеческого организма.
Стержневые теплые полы состоят из угольных нагревательных элементов, соединенных проводниками, образующих цельную сетку, представляющую собой рулонный материал. Каждый из карбоновых стержней является отдельным устройством, способным функционировать автономно. При выходе из строя одного из них, остальные будут работать в обычном режиме.
Самой новой и современной системой считаются электрические жидкостные теплые полы, совместившие в себе качества электрического и водяного отопления. В полиэтиленовые трубы помещается изолированный кабель с нихромовыми жилами, выполняющий функцию греющего сердечника. Остальное пространство заполняет теплопроводящая незамерзающая жидкость. Один конец трубы заканчивается соединительной муфтой, а другой – демпферным устройством для компенсации теплового расширения жидкости в замкнутом пространстве. Монтаж данной системы осуществляется по технологии водяных полов с подключением в электрическую сеть через терморегулятор.
Об устройстве тёплых полов
Прежде чем оценивать имеющуюся информацию по тёплым полам, надо хотя бы понимать, о чём идёт речь. Поэтому нелишним будет ознакомиться с общим устройством выполнения обогрева пола, его реализацией и возможностями. После понимания, что собой представляет тёплый пол, отзывы можно будет оценивать самостоятельно и при необходимости принять взвешенное решение.
Существует и водяной вариант обогрева полов, но его можно реализовать только в индивидуальном доме, поэтому всё внимание уделим электрическим полам. Из них можно отметить такие системы с разными типами нагревательного элемента:
- нагревательный мат;
- греющий кабель;
- инфракрасный обогрев (специальная плёнка).
Вот об этих вариантах исполнения тёплого пола отзывами обычно и делятся. Поэтому лучше всего немного подробней описать сами нагревательные элементы, которые и определяют устройство теплого пола.
Обогрев с использованием нагревательного кабеля
Касаясь тёплого пола и использования кабеля для его обогрева, надо сразу сказать, что это не обычный кабель. Обычный предназначен для пропускания электрического тока, и его потери, и нагрев кабеля являются крайне нежелательным явлением. В то время как для обогрева используется специальный кабель, в котором при протекании электрического тока происходит именно нагрев кабеля. И величина этого нагрева нормируется на единицу длины.
Электрический кабельный теплый пол
Тёплый пол с таким нагревателем устроен просто. Описанный кабель располагается в объёме специальной стяжки, выполняемой поверх основания. При протекании тока через кабель выделяется тепло, которое нагревает стяжку и, соответственно, прогревает квартиру.
Устраивая подобный тёплый пол, недостатки, присущие подобной конструкции, нужно учесть заранее. К ним в первую очередь относится необходимость изготовления стяжки и, как следствие, потребность в проведении ремонта для её нанесения.

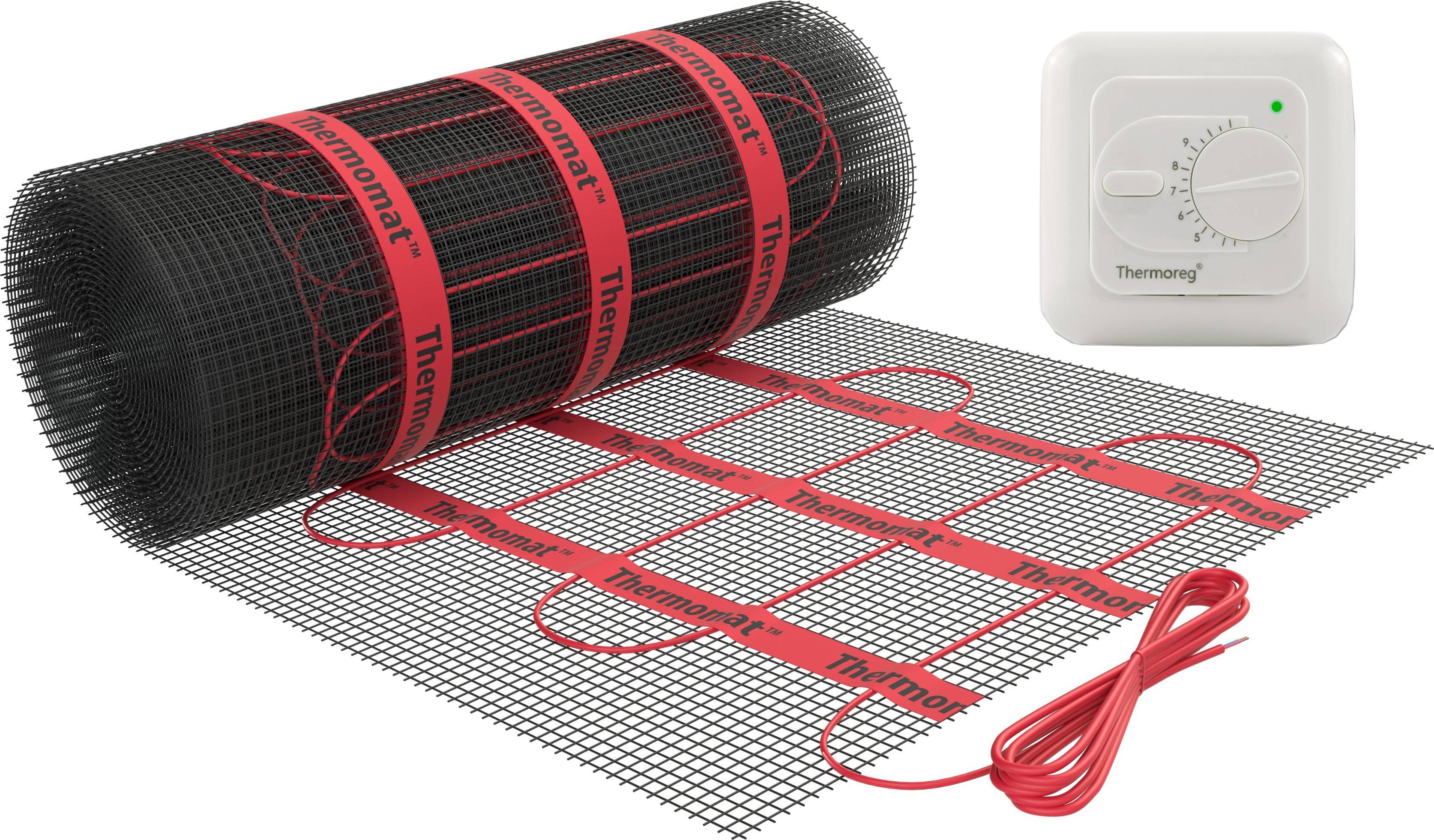

Обогрев при помощи нагревательных матов
Подобные нагревательные элементы называют по-разному, но они от этого не меняются. По сути дела, это тонкий кабель, наклеенный на сетку из стеклоткани. Для устройства с его помощью тёплого пола не требуется выполнять дополнительную стяжку. Обычно маты располагаются под облицовкой пола. В качестве последней наиболее подходящими будут керамическая плитка или керамогранит, и нагревательный элемент располагается непосредственно в клеевом слое.

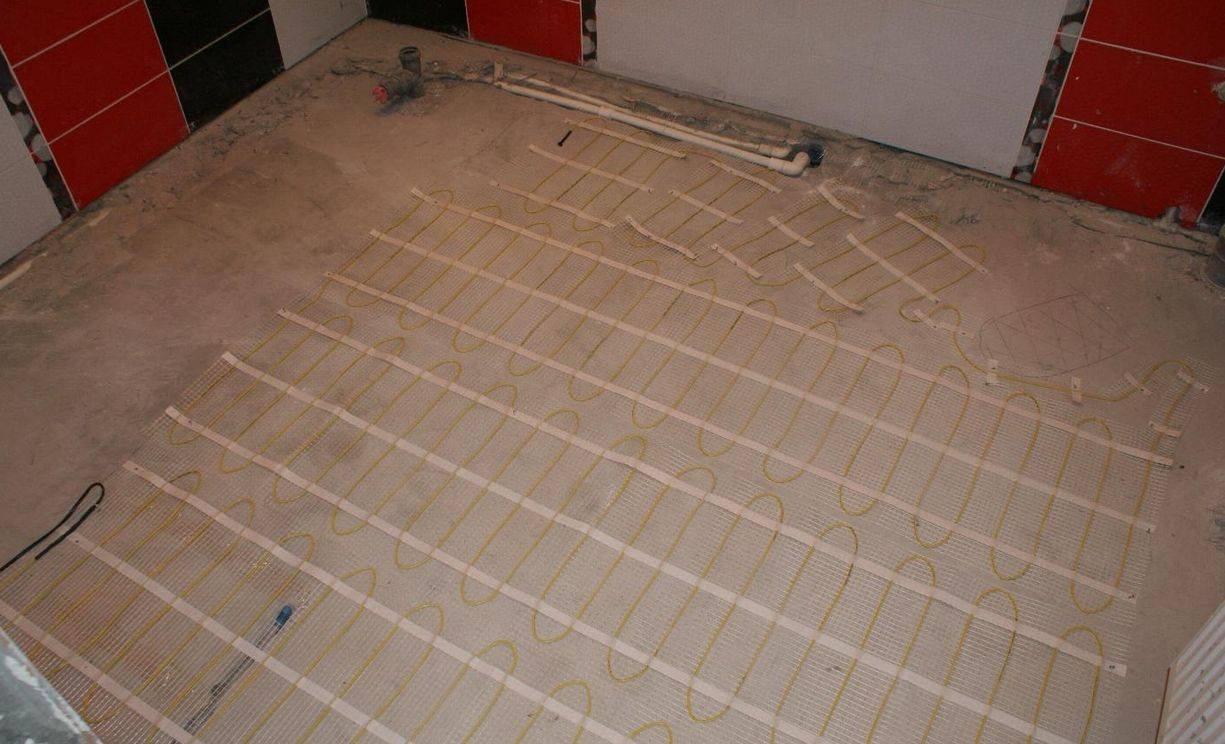

Теплый пол из термоматов

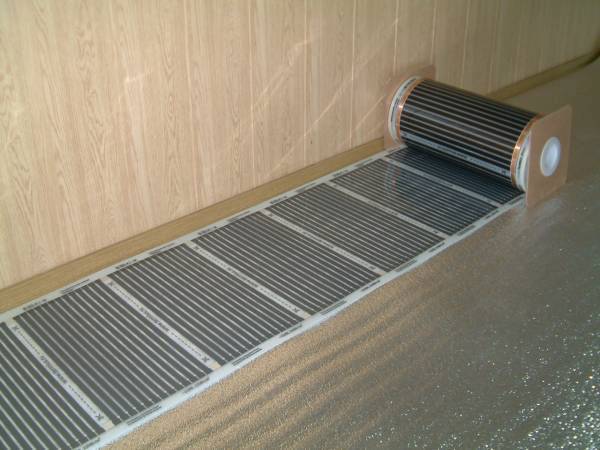

Тёплый пол с использованием инфракрасной плёнки
В этом случае специальная плёнка служит нагревательным элементом. Токопроводящие элементы расположены внутри плёнки, при протекании тока через которую выделяется инфракрасное излучение. Оно нагревает пол, воздух и окружающие предметы (мебель, стены, и т.д.). Подобная система считается самой передовой и прогрессивной, монтируется непосредственно под покрытием пола.
Инфракрасный пленочный пол
Разновидности конструкций для подогрева пола
Многих хозяев волнует проблема выбора: теплые полы под плитку, какие лучше. Отзывы о разных типах систем существуют самые противоречивые. Поэтому нужно определить положительные и отрицательные характеристики всех изделий, чтобы приобрести именно то, что вам подойдет.
Некоторые специалисты утверждают, что кафель не является лучшим вариантом для использования в жилых помещениях, поскольку этот материал очень холодный, чтобы ступать по нему босиком. Однако это лишь отчасти соответствует истине.
Водяной теплый пол работает от котла или бойлера
Кафельную плитку характеризует высокая способность к теплопроводности. Это свойство станет преимуществом при установке под облицовку обогревательной конструкции. Кроме того, кафель прекрасно переносит перепады температуры, которые создаются при нагревании контактов во время работы теплой системы. Нелишним будет прояснить разницу между ними, чтобы понять, как выбрать теплый пол под плитку. Отзывы хозяев, уже установивших ту или иную систему, помогут сориентироваться и подобрать подходящий для вас вариант.
Элементы обогрева бывают электрическими и работающими по принципу батарей отопления, на воде, подогретой газом или электричеством.
Водяная конструкция отопления – это замкнутая система, в которой по трубам из меди либо полимеров движется нагретая жидкость. Подсоединяться такой вид теплого пола может к теплоцентрали (в квартире) либо к бойлеру или котлу (в коттедже).
Водяная система подогрева пола станет наиболее дешевой в эксплуатации.
Для того чтобы узнать, как сделать теплый пол под плитку в ванную, рассмотрим еще одну разновидность нагревательных систем.
Из всех электрических систем пленочные теплые полы самые экономичные
Электрические системы – наиболее востребованный метод для равномерного распределения тепла по поверхности. Работает он благодаря специализированному нагревательному компоненту в виде провода, укладываемого полностью по всему полу. При нагревании этого специфичного ТЭНа происходит подогрев поверхности. Есть несколько методов оснащения электрическим теплым полом помещений:
- монтаж инфракрасной пленки;
- пол из электрического кабеля;
- укладка конструкции из термоматов.
Вариант #1 – водяной теплый пол
Особенности технологии обустройства
Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.
Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие
Технология монтажа водяного пола включает ряд этапов:
- Выкладывание на подготовленное базовое основание фольгированного утеплителя;
- Укладка арматурной сетки для фиксации водопроводных труб;
- Монтаж системы из металлопластиковых труб;
- Заливка песчано-цементной стяжки;
- Укладка плитки на клеющий состав.
Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.
Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.
Достоинства и недостатки данной системы
Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:
- Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
- Выполняет роль мощного аккумулятора тепловой энергии.
Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.
Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом
Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.
Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.
Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм
Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.
Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.
Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.
А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.
Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:
| Температура подачи, oC. | |
| Температура обратки, oC. | |
| Шаг трубы, м. | 0.050.10.150.20.250.30.35 |
| Труба | Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь) |
| Напольное покрытие | ПлиткаЛаминат на подложкеПаркет на фанереКовролин |
| Толщина стяжки над трубой, м. | |
| Удельная тепловая мощность, Вт/м2 | |
| Температура поверхности пола (средняя), oC | |
| Удельный расход теплоносителя, (л/ч)/м2 |
На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:
Интересная альтернатива — переносной теплый пол
А нельзя ли вообще обойтись без каких бы то ни было монтажных работ? Теплый пол хочется, и средства на его приобретение выделить готовы, но вот развозить ремонт – ну никак не по душе!
Оказывается, есть решение и для таких «капризов». Речь идет о мобильной системе подогрева поверхности пола.
Мобильный вариант системы подогрева пола – разместить лучше всего под ковром.
Этот необычный нагревательный прибор выполнен в форме рулона, раскатываемого по полу в нужном для хозяев месте. Он может иметь тканевую основу или представлять собой полимерное пленочное покрытие с электрическими проводниками внутри. В любом случае его не рекомендуется оставлять открытым – да это будет и не комфортно. Такие нагреватели обычно закрываются ковром или половичком, там, где в настоящий момент (или постоянно – в зависимости от образа жизни владельцев) нужен подогрев.
Размеры, мощность – у разных изделий свои, и представлены в немалом разнообразии. Температура нагрева обычно не превышает 30 градусов – этого вполне достаточно.
Решение действительно интересное, но, по мнению автора этих строк – практически по всем пунктам проигрывающее стационарной системе теплого пола. И в первую очередь – по соображениям безопасности эксплуатации.
Для примера взглянем на наиболее комфортную, пожалуй, для применения отечественную модель «Теплолюкс Экспресс».
Инфракрасный переносной теплый пол «Теплолюкс Express»
Этот производитель в своем ассортименте имеет и «классические» электрические теплые полы кабельного и пленочного типа. Но иногда именно мобильное решение становится оптимальным.
Теплые полы больших размеров производитель сразу комплектует сумкой для их переноски.
«Теплолюкс» предлагает, как маленькие «коврики», от полуметра до метра на сторону, так и вполне солидные, способные закрыть большой участок площади комнаты. Так, модель мощностью 300 Вт представляет собой прямоугольник 2000×1400 мм, а 560 Вт — 2800×1800 мм. Обе эти крупные модели комплектуются удобными сумками для транспортировки. Материал покрытия – приятный на ощупь искусственный войлок.
Плюсы
- Монтаж не требуется. А с настилом и подключением справится каждый.
- Можно стелить на любое покрытие пола.
- Отличный вариант для общежития, съёмного жилья, для выездов на дачу в межсезонье.
- Спасение при аномальных холодах, при заболевших в семье.
Минусы
- Никакого термостатического управления, нет настроек температуры. Про энергосбережение речи не идет.
- Нельзя полностью исключить поражения током – войлочный слой не может рассматриваться как «броня», гарантирующая целостность находящегося под опасным напряжением проводника при, например, уроненном тяжелом или остром предмете.
- Нельзя укладывать на поверхность, имеющую сильные неровности.
- Лучше не рассматривать, как долгосрочный спасительный вариант – все равно стационарный пол, тот же инфракрасный пленочный – и выгоднее, и безопаснее, и «здоровее», и комфортнее.
переносной теплый пол Теплолюкс Express
Голосование
Что бы вы выбрали или посоветовали?
Инфракрасный переносной теплый пол «Теплолюкс Express»
Сохраните результаты голосования, чтобы не забыть!
Чтобы увидеть результаты, вам необходимо проголосовать
Установка теплого пола под плитку
Стоит отметить, что плитка наилучшим образом подходит для установки под нее теплых полов в качестве обогрева.
Кафель обладает рядом таких преимуществ:
- Высокие показатели теплопроводности и теплопередачи. Это очень важный параметр, который указывает на то, будет ли обогреваемая поверхность отдавать тепло в воздух, или же все тепло будет расходоваться на обогрев лишь самой поверхности.
- Плитка не боится даже сильного нагревания, в отличие, например, от паркета, который легко рассыхается от таких воздействий тепла.
- При нагревании кафель не выделяет никаких вредных компонентов.
Ниже рассмотрим пример, как выбрать электрический теплый пол под плитку. Жилым помещением будет квартира, а система обогрева будет монтироваться в качестве вспомогательного типа отопления.
