Тонкости выбора и правила установки электрического котла в баню

Банные котлы на жидком топливе – грязно, но эффективно

Жидкое топливо очень ценится в промышленных целях, поскольку эффективность повышается при использовании дизельного топлива или отработанного масла, но в случае с банными котлами имеется один значительный недостаток, который значительно понижает популярность такого оборудования в частных постройках. Резкий запах, образуемый при сжигании топлива, несовместим с пребыванием посетителей в бане.

Также жидкие топливные составы сложнее закупать, транспортировать и хранить, поскольку для этих целей понадобятся дополнительные денежные средства, транспорт соответствующей грузоподъемности и отдельное помещение, в котором будут соблюдены нормы пожарной безопасности при работе с горюче-смазочными материалами.

Отопление бани от дома

Автономная система отопления с собственным теплогенератором

В частных домах и дачах для целей отопления и горячего водоснабжения сооружают автономные системы отопления с собственным теплогенератором. Самый популярный вариант – использование отопительного газового котла (при возможности подключения к магистральным газопроводам). Природный газ считается самым дешевым видом топлива и работа систем на основе газовых котлов славится экономичностью.

Наличие собственного котла позволяет использовать его тепловую мощность для отопления бани, даже если она удалена от места расположения котла. Преимуществами этого решения выступают следующие факторы:

• Не требуется приобретения основного оборудования (нового котла);
• Постоянное поддержание в бане заданной температуры (без ее посещения, удаленно);
• Нет необходимости хранения дров и ручного обслуживания печи;

Из постоянного режима работы вытекает и основной недостаток – расходы на топливо. Эту величину можно значительно сократить, поддерживая в бане дежурную температуру в 10 – 15 градусов. Вода не замерзнет при такой температуре, нагрев бани для банных процедур от такой температуры произойдет в кратчайшее время.

К существующей системе отопления подключается отдельная линия (подающая и обратная), предназначенная для снабжения домашней бани теплоносителем. Подключение линии производится к основному распределительному коллектору отопления, расположенному около котла. Котлы бывают двух видов – со встроенным и с отдельным насосом. В любом случае на линию отопления бани желательно установить отдельный циркуляционный насос малой мощности. Это обеспечит независимость работы контура от гидравлической схемы домашнего отопления.

В помещениях бани устанавливаются отопительные приборы по выбору владельца – конвекторы, радиаторы, система напольного отопления. В зависимости от тепловой мощности подобранных приборов рассчитывается диаметр магистральных трубопроводов бани (подачи и возврата).

В случае сооружения теплого пола необходимо установить узел управления контурами теплого пола с термостатическим смесителем. Ввиду небольшой отапливаемой площади при монтаже системы отопления можно выбрать однотрубную схему обвязки радиаторов (конвекторов).

При монтаже системы обязательно нужно установить отключающую запорную арматуру (общую и на приборах). Оборудование и трубопроводы следует монтировать с уклоном для возможности слива теплоносителя при отключении отопления (или газа, электричества и так далее).

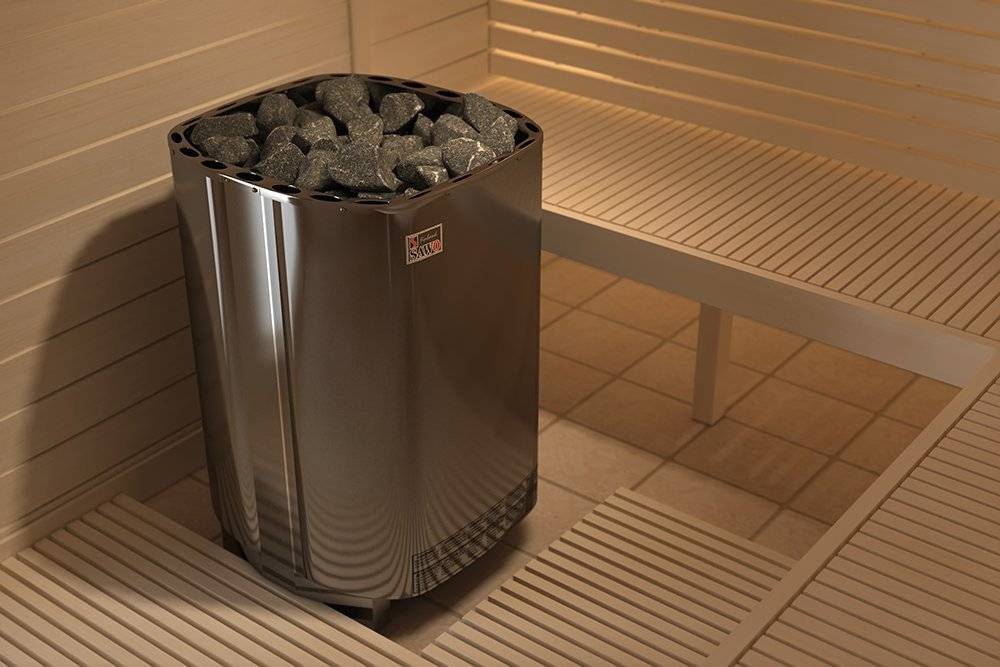

Электропечь для сауны и бани: ТОП-12 лучших моделей + рекомендации покупателям электрокаменки

Надежная электропечь для сауны или бани позволяет легко обустроить эффективную домашнюю или коммерческую парилку. На рынке модели представлены в разных формах и ценовых категориях. Выбрать можно как простой, добротный агрегат из бюджетной серии, так и прибор последней версии с большим количеством дополнительных опций и наворотов.

Чтобы вам было проще сориентироваться в богатом ассортименте электропечей, представленных различными производителями, предлагаем ознакомиться с моделями, наиболее популярными среди покупателей. В этой статье мы рассмотрели характеристики 12-ти лучших электропечей, а также привели критерии выбора электрокаменки.

В рейтинг входит продукция отечественных и зарубежных брендов. Модели схожи по принципу работы, но заметно отличаются по мощности, размерам, способу установки, стоимости и комплектации. Зная сильные и слабые стороны каждого из представленных приборов, определиться с выбором подходящего варианта будет гораздо проще.

Специфика устройства и функционал

Баня строится преимущественно отдельно от основного жилья, поэтому ее оснащают собственным котлом и отопительным контуром. Если установить двухконтурную модель с бойлером, всегда будет в наличии горячая вода. Минус решения – в зимний период придется следить за тем, чтобы в системе не оставалась вода, при каждом использовании парной ее нужно заливать и сливать.

Если планируется баня с печкой-каменкой, будет достаточно одноконтурного котла, в этом случае вода для гигиенических процедур будет нагреваться отдельно. При обустройстве сауны следует проследить за тем, чтобы оборудование имело два контура – для обслуживания воды в бассейне и для отопления банных помещений. Когда в комплексе предусмотрен бассейн, отопительная система может быть организована несколькими методами:

• автономный нагрев, функционирующий от солнечных батарей, теплового насоса;
• теплообменник и насос, объединенные в отопительном контуре;
• закачка в трубы антифриза;
• установка проточного нагревателя с ТЭНом.

В приоритете банные электрокотлы, в комплектации которых присутствует полный набор для обвязки:

• циркуляционный насос;
• фильтр, предназначенный для тонкой очистки;
• терморегулятор;
• расширительный бак;
• предохранительный клапан.

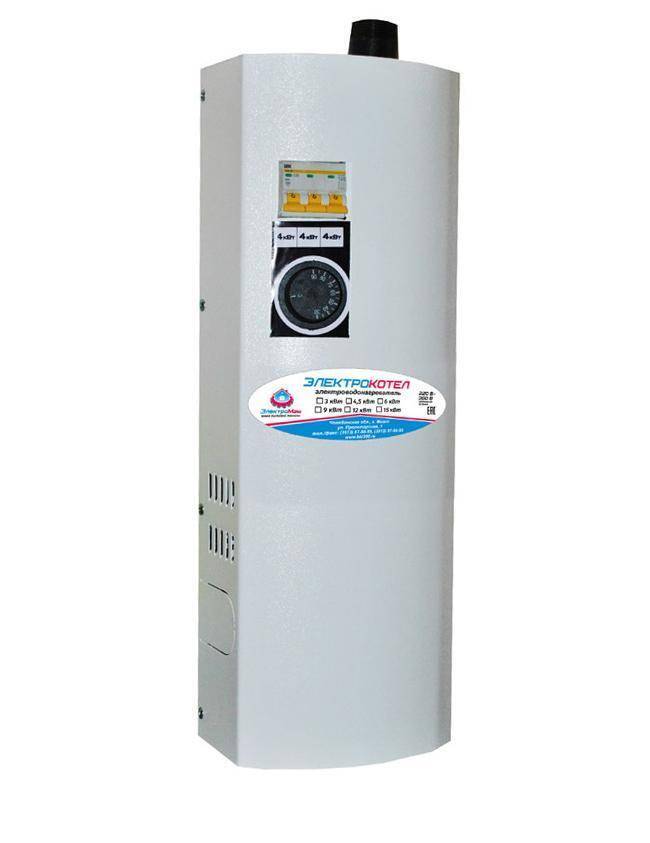

Пример электрического котла для бани

Полезной опцией станут элементы автоотключения, срабатывающие в аварийной ситуации: при возникновении перепада давления, перегрева. Приветствуется возможность перехода с летнего режима на зимний, в этом случае проявляется экономия электроэнергии.

Установка котла в бане

Не так уж редко можно услышать вопрос о том, как установить котел в бане. Мы считаем, что сейчас самое время разобраться с этим недоразумением. Тем более, что в сети вы найдете немало материалов, которые будут уверять вас в том, что «отопительный котел» и «банная печь» — практически синонимы, а значит, ничто не мешает называть печку котлом.

Внесем ясность: котлы — это часть отопительного оборудования. Банная печь — тоже отопительный прибор, но у него есть своя специфика. Если взять в качестве локального примера только дровяную банную печку и твердотопливный котел, то оба сравнимы с костром, разожженным в металлическом резервуаре.

В том и другом случае выделяется тепло, но задача котла — передать его теплоносителю в системе отопления, а задача печи — непосредственно обогреть помещение своим инфракрасным излучением, а также нагреть камни в открытой или закрытой каменке, которой нет у котла. Понятно, что даже в том случае, если конструкции печи и котла выглядят сходно, это совершенно разные устройства, с разным назначением.

ВАЖНО! «Котел» и «банная печь» — не являются взаимозаменяемыми терминами. Котлы крайне редко используются в банях.. И вот почему: бани на дачных участках обычно имеют весьма скромные размеры, чтобы с прогревом смежных помещений не смогла справиться обычная банная печка

Понятно, что котел для отдельно стоящей бани просто нерентабелен

И вот почему: бани на дачных участках обычно имеют весьма скромные размеры, чтобы с прогревом смежных помещений не смогла справиться обычная банная печка. Понятно, что котел для отдельно стоящей бани просто нерентабелен.

Твердотопливные котлы отопления — в бане они ни к чему!

Но есть два варианта, когда у правила появляются исключения, и речь может идти об установке котла в бане. Во-первых, есть реальные случаи, когда из-за отсутствия подключения к сети горячего водоснабжения в бане устанавливается бойлер — котел для нагрева воды. Это позволяет не отнимать тепло у печи и эффективно обогревать смежные помещения, а также снабжать моечную водой. Но делать это стоит только если баня большая, а печка маломощная.

Второй вариант — это баня в доме. В этом случае котел печку тоже не заменит, но вполне может дополнить, точно так же, как предыдущем случае, нагревая воду и обогревая помещения помимо парилки.

Специфика устройства и функционал

Баня строится преимущественно отдельно от основного жилья, поэтому ее оснащают собственным котлом и отопительным контуром. Если установить двухконтурную модель с бойлером, всегда будет в наличии горячая вода. Минус решения – в зимний период придется следить за тем, чтобы в системе не оставалась вода, при каждом использовании парной ее нужно заливать и сливать.

Если планируется баня с печкой-каменкой, будет достаточно одноконтурного котла, в этом случае вода для гигиенических процедур будет нагреваться отдельно. При обустройстве сауны следует проследить за тем, чтобы оборудование имело два контура – для обслуживания воды в бассейне и для отопления банных помещений. Когда в комплексе предусмотрен бассейн, отопительная система может быть организована несколькими методами:

• автономный нагрев, функционирующий от солнечных батарей, теплового насоса;
• теплообменник и насос, объединенные в отопительном контуре;
• закачка в трубы антифриза;
• установка проточного нагревателя с ТЭНом.

В приоритете банные электрокотлы, в комплектации которых присутствует полный набор для обвязки:

• циркуляционный насос;
• фильтр, предназначенный для тонкой очистки;
• терморегулятор;
• расширительный бак;
• предохранительный клапан.

Пример электрического котла для бани

Полезной опцией станут элементы автоотключения, срабатывающие в аварийной ситуации: при возникновении перепада давления, перегрева. Приветствуется возможность перехода с летнего режима на зимний, в этом случае проявляется экономия электроэнергии.

Плюсы и минусы

Положительными сторонами электрических банных печей являются:

• Сочетание быстрого нагрева помещения парной и способность длительного поддержания требуемого температурного режима.
• Малые размеры.
• Возможность самостоятельной установки таких печек. В отличие от газовых печей для бани, разрешения газовой службы на монтаж не требуется.
• Не нужно запасать топливо, располагая его в помещении бани, печи работают от обычной электрической сети 220 или 380 вольт.
• Электропечь для русской бани не требует устройства канала дымоудаления, это упрощает установку.
• Она не требует прочистки от сажи, периодического обслуживания.
• Легкая настройка требуемого температурного режима печи.
• Благодаря автоматике, нежелательный перегрев исключается.
• Такая печь не выделяет углекислого газа, она безопасна для жизни человека.
• Банная электропечка обладает хорошей теплозащитой, сводя к минимуму возможность возгорания деревянных элементов парной комнаты.

Вместе с тем, стоит выделить и недостатки подобных электрических агрегатов:

• Высокая стоимость ее обслуживания, электрическая энергия – это достаточно дорогой вид топлива, а подобные печи – очень энергоёмкие установки
• Часто для мощных электропечей не хватает ресурса электропроводки, которая рассчитана на меньшую потребляемую нагрузку
• Тепловыделение у электропечей ниже, чем у газовых или дровяных нагревательных банных печей.

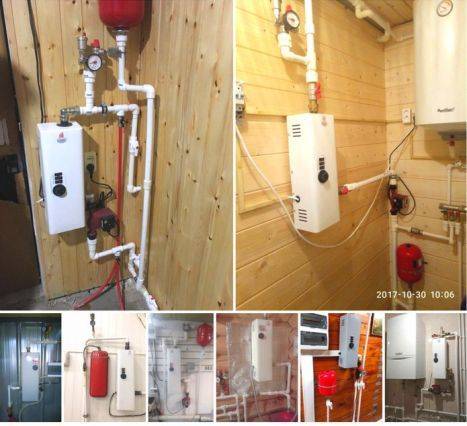

Порядок подключения электрокотла в бане

Базовый алгоритм действий:

1. Входные подводки котла оснащают шаровым краном, фильтром, грязевиком. Эти компоненты защищают внутреннюю емкость от контакта с трубной накипью.
2. Выходные отверстия оборудуют шаровыми запорными кранами.
3. Входящие и исходящие трубы стыкуют с помощью муфт.

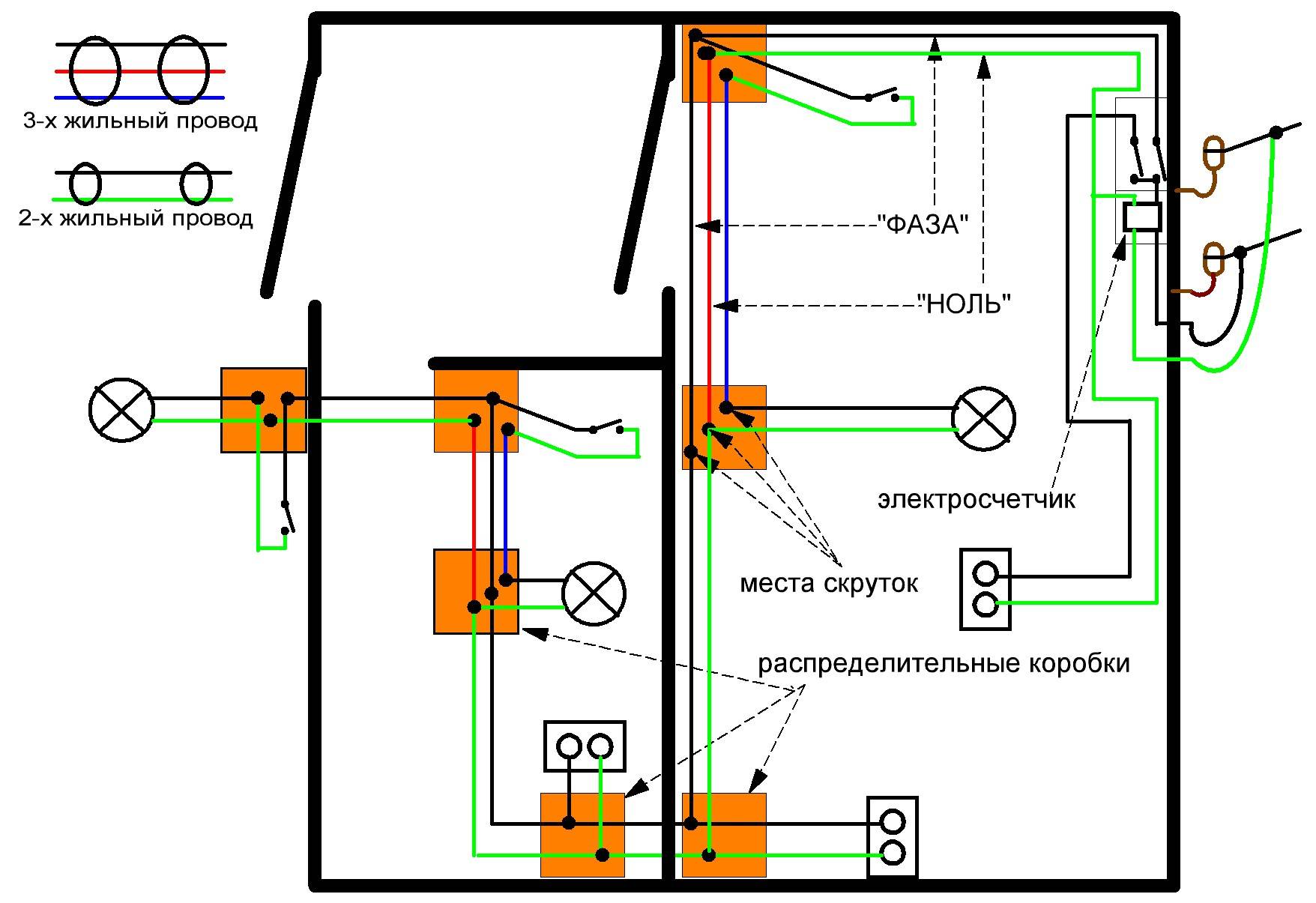

4. Котел соединяют с распределительным щитком посредством обособленной ветки электрокабеля. Притом нужно обеспечить провод с таким сечением, которое прописано в паспорте оборудования.
5. Проводку оснащают выключателем и УЗО. Между размыкающими контактами придерживаются 3-миллиметровых промежутков.

После установки оборудование в обязательном порядке заземляют.

Обычно отопительный прибор размещают в предбаннике, тогда как каменку и контур нагрева воды монтируют в парилке. Порядок навешивания котла:

1. Маркером либо карандашом отмечают место расположения крепежных элементов.
2. Выполняют соответствующие отверстия перфоратором либо дрелью.
3. Устанавливают монтажную планку, стальной крепежный профиль.
4. С помощью уровня следят за тем, чтобы соблюдались горизонтали.
5. Навешивают оборудование на дюбели.
6. Подводят трубы водоснабжения, фильтры.

В случае с напольной вариацией после шага №5 нужно закрепить снизу металлический поддон.

Так как внутренняя отделка помещения традиционно выполняется с привлечением древесины, нужно оставить безопасное расстояние вокруг нагревательного прибора. Контактирующие деревянные поверхности покрываются антипиренами. Розеточные и кабельные системы защищаются специальными гофрами, они должны обладать максимальной влаго- и теплозащитой, качественной изоляцией.

Электрические системы отопления бани

1. Котел. Современные модели оснащают датчиками водного давления, клапанами, фильтрами. Поэтому их использование удобно при бесперебойной подаче энергии. Наибольшей популярностью на рынке пользуются электрические котлы для отопления бани от чешского производителя Dakon и словацкой компании Protherm. Из недостатков такого типа обогрева можно выделить относительную дороговизну и необходимость согласования проекта установки в соответствующих инстанциях. В большинстве случаев для котлов требуется подключение к трехфазной сети.
2. Конвектор. Его монтаж можно осуществлять самостоятельно. Однако он предполагает соблюдение обязательных норм пожаробезопасности. Этот вариант удобен возможностью постоянного поддержания оптимальной температуры с помощью «антизамораживающего режима». В таком случае помещение бани не будет сыреть или промораживаться.
3. Теплый пол. Эту систему обогрева можно приобрести в виде рулонного материала, в котором параллельно установлены термодорожки. Также его монтаж легко осуществить своими руками. При этом экономным его назвать нельзя. Потребление энергии — достаточно высокое. Монтировать систему нужно еще при строительстве бани или ее капремонте.
4. Электрокаменка. Удобный вариант электрического отопления печи бани. Представляет собой клеть с камнями, которая обогревается ТЭНами. Она проста в установке и удобна в эксплуатации.

Правила и особенности установки

Для установки электрического котла отопления своими руками необходимо тщательно изучить инструкцию, которая прилагается к изделию. Монтаж предусматривает несколько этапов:

• подготовка места установки и монтаж креплений. Поверхность, на которой устанавливается теплосиловой агрегат, необходимо отделать огнеупорной панелью. Для предотвращения перекосов кронштейны подгоняют с помощью строительного нивелира;
• заземление. В целях электробезопасности в схеме установки электрического котлапредусматривается подсоединение силового устройства к заземляющей шине. Применяется медный провод сечением от 4 мм. Проводник подключается к нулевой клемме в нижней части корпуса;
• устанавливают циркуляционный насос и расширительный бак, если они не предусмотрены в конструкции котла отопления.

При пусконаладочных работах особое внимание уделяется таким моментам, как герметичность всей системы и удаление лишнего воздуха. Далее оборудование тестируется на различных рабочих режимах

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

1. ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
2. Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
3. Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

Система «теплый пол»

Этот вариант отопления бани относится к современным способам, который в последние годы используют часто. Установить специальное оборудование без наличия соответствующего опыта довольно сложно.

Намного проще выполнить установку системы электрического пола и сделать такую работу можно самостоятельно:

1. В первую очередь укладывают гидроизоляционный материал, на который помещают слой раствора.
2. Далее следует обустройство теплоизоляции.
3. Поверх слоя теплозащиты монтируют электрический кабель и вновь заливают стяжку.

Технология создания пола с водяным обогревом аналогична, но в этом случае используют не кабель, а прокладывают трубы для циркуляции горячего теплоносителя.

Конструкция и принцип работы

Классический электрический котел состоит из нескольких элементов:

• предохранительного клапана;
• расширительного бака;
• терморегулятора;
• циркуляционного насоса;
• фильтра для тонкой очистки;
• радиаторов, трубок, фитингов.

На современных моделях устанавливается пульт для управления системой. Конструкция может дополняться механизмом автоматического включения, выключения.

Способы обогрева:

1. Распределение тепла с помощью мощного нагревателя с ТЭНом.
2. Закачивание антифриза в трубы, который не замерзает зимой, хорошо передает тепло через себя.
3. Автономный нагрев через солнечные батареи.

Электрический котел нагревает воду, заставляет ее циркулировать по трубам отопления в бане.

Отличие котла от печи

Банная печь работает по следующему принципу. В топке печи сгорает топливо, при этом происходит образование несгораемых остатков — золы, летучих веществ — дымовых газов и выделение тепловой энергии, которая нагревает ее тело. Тело печи, в свою очередь, греет контактные поверхности и предметы, например каменную засыпку, которые, уже, за счет конвекции воздушных потоков повышают температуру в помещении. Другое дело котел в бане. В его камере сгорания то же происходит окисление топлива и выделение тепловой энергии, однако распределение ее в объеме помещения происходит не в процессе суховоздушной конвекции, а за счет циркуляции теплоносителя в замкнутом контуре. Рассмотрим, какие преимущества имеет банный котел перед печью:

1. Котлы для бани, в процессе обогрева помещения ликвидируют практически все «мертвые зоны» помещения. То есть процесс обогрева становится полностью прогнозируемым и управляемым. К примеру, комната отдыха имеет большую площадь, нежели тамбур, значит, для ее обогрева необходимо разместить несколько радиаторов с достаточным количеством секций, а в тамбуре можно обойтись одним, но обустроить его так, что бы он создавал «тепловую завесу» в районе входной двери. То же самое можно предпринимать в районе оконных проемов. Рационально размещенный контур отопления, сможет нивелировать теплотехнические недостатки помещения, которые были заложены в него изначально, еще на этапе строительства.
2. Котел в баню может быть как одноконтурным, так и многоконтурным. Один тепловой контур решает задачу обогрева помещения. Дополнительные — обеспечивают баню горячей водой, отвечают за работу «теплого пола» и прочее.
3. Котлы в баню могут поставляться и в варианте автоматизированного управления. То есть большинство типичных задач истопника можно существенно облегчить.
4. Банные котлы отличаются более продуманной конструкцией, значительно более высоким функционалом и, как правило, повышенным коэффициентом полезного действия и топливной экономичностью.
5. Как это парадоксально не звучит, но вопрос, как установить котел в баню своими руками решается значительно проще, нежели, кажется на первый взгляд. Очевидно, что вне конкуренции по простоте установки выступают малогабаритные облегченные банные печи из нержавейки. Но вот сооружение полноценной кирпичной банной печи становится целой эпопеей. Мало того, что очень мало вменяемых специалистов — печников, которые могут сделать полноценный теплотехнический расчет и воплотить его на практике, так еще и постройка печи такого типа возможна лишь на стадии возведения самой бани. По крайней мере, в большинстве случаев.
6. При общей площади помещения бани более 75 кв. м. отопление ее исключительно банной печкой видится малореальным.

А что же банная печь? Когда ее использовать целесообразнее и рациональней? Пойдем по порядку:

1. Когда площадь внутренних помещений бани и их компоновка позволяют отопить все разделенные функциональные зоны посредством печи, в том числе, и с применением выносной топки.
2. Когда количество одновременно принимающих процедуры человек не превышает 4, и вопрос горячего водоснабжения вполне решается применением навесных или насадных баков из нержавейки, которые монтируются непосредственно на печь.
3. Когда для владельца бани принципиально качество получаемого пара, определенные виды которого можно сгенерировать исключительно на каменных печах сложной конструкции.
4. Когда баня используется периодически, а использовать в качестве теплоносителя антифриз, для заполнения контура котла, в силу каких либо причин, невозможно.
5. Котлы банные в виде многотопливных систем, гораздо сложнее конструктивно и на порядок дороже, нежели комбинированные печи.
6. Котел для сауны или бани, в большинстве случаев потребует организации отдельного технического помещения или, как минимум, выделенной зоны — котельной. Печь не так требовательно в этом плане.

Расположение котла

Нормативная база, которая бы регламентировала монтаж твердотопливного котла в частном доме, до сих пор не разработана. Тем не менее, основные требования к размещению такого оборудования можно почерпнуть в СНиП «Отопление и вентиляция» и СНиП 31-02-2001 «Одноквартирные дома» (для РФ), а также ряда других отдельных актов.

Стоит отметить, что часто упоминаемый в интернете СНиП «Котельные установки» не рассчитан на бытовые приборы невысокой мощности – его требования распространяются на оборудование с мощностью более 360 кВт, а правила установки газового оборудования слишком жесткие.

Исходя из анализа доступной нормативной базы, которая относится к порядку размещения отопительных приборов на дровах, можно выделить следующие советы, как установить твердотопливный котел в доме:

1. Любой вид твердого топлива, будь то дрова, уголь или пеллеты, создает большое количество пыли. Кроме того, во время работы котла в помещение может попадать различное количество дыма. В связи с этим не рекомендуется устанавливать твердотопливный котел внутри жилых комнат дома. Хотя нормативная база напрямую и не запрещает установку котла твердотопливного котла на территории кухни, коридора или других комнат, за исключением спальни.
2. Оптимальным вариантом размещения котла на твердом топливе будет оборудованная отдельная или пристроенная к общему дому котельная. Можно также остановиться на технических помещениях в самом доме, подвале, гараже или коридоре с хорошей вентиляцией.
3. Отопительное оборудование должно быть расположено как можно ближе к внешней стенке, чтобы облегчить работы по выкладке дымохода, не создавать слишком длинный горизонтальный участок или не выводить трубу сквозь перекрытие.
4. Любой твердотопливный котел нуждается в периодической очистке теплообменника и техническом обслуживании. Поэтому необходимо обеспечить свободный доступ к нему. Для этого спереди оставляют не менее 1 м пространства, а сзади и по бокам – примерно по 60 см, но не менее 25 см.
5. Запрещено подключение газохода твердотопливного котла к кирпичным вентиляционным ходам внутри стен.

В небольших по размеру котельных можно разместить отопительное оборудование достаточно близко к стенке, но только необслуживаемой стороной. При этом зазор может составлять не менее 10 см, а сзади должен остаться отступ не менее 25 см.

В качестве заключения

Теперь вы убедились, что намного проще и дешевле построить для бани котел, чем кирпичную/каменную печь, поскольку никаких особых знаний и навыков для этого не требуется. Действительно, по уровню сложности котел не идет ни в какое сравнение с кладкой печи.

Жаркий лед (белый кварц)	Кварц обладает уникальным оздоровительным свойством: при нагреве и резком охлаждении водой он выделяет автомарный кислород, благодаря чему воздух в парилке насыщается озоном. Озон обогащает кровь кислородом, улучшает общее самочувствие и стимулирует работу мозга.
Жадеит	Зелёный камень. Жадеит наиболее красивый природный материал, который когда-либо применялся в саунах. Благодаря своим уникальным физико-механическим свойствам жадеит является наиболее долговечным камнем для сауны. Жадеитовые сауны весьма популярны за рубежом.Самые модные и престижные комплексы считают своим долгом укомплектовывать свои сауны жадеитом, в том числе номера ЛЮКС.
Талькохлорит	Одним из основных достоинств является исключительная стойкость к воздействию высоких температур. Эти камни способны выдерживать нагрев до 1600 °С. Кроме того, талькохлориту приписываются определенные лечебные свойства, включая нормализацию кровяного давления и обмена веществ.
Габбро-диабаз	Габбро-диабаз является глубинной горной породой вулканического происхождения, добывается на Урале. При сравнительно невысокой цене габбро-диабаз обладает всеми необходимыми свойствами камня для каменок – термостойкостью, устойчивостью к циклическим перепадам температуры, способностью быстро нагреваться и долго сохранять тепло. Поддерживает оздоровительный эффект бани.
Серпентинит	Темно-зеленый камень с вкраплениями минералов и тонкими прожилками, серпентинит в первую очередь подойдет тем, кто ищет камни с высокими декоративными свойствами. Он украсит любую парилку, и при этом по своим характеристикам и прочности не уступает другим породам.
Дунит	Почти на 90% дунит состоит из минерала оливина, известного так же под названиями перидот, хризолит, форстерит. Считается, что хризолит нормализует давление, благотворно влияет на работу сердечнососудистой системы, успокаивает нервы. Согласно литотерапевтическим исследованиям, хризолит помогает справиться с простудными заболеваниями, способствует лечению заболеваний глаз и позвоночника.
Нефрит	Проведенные в наше время исследования показали, что использование нефрита в бане способствует: общему очищению организма, повышению эластичности кожи, нормализации обмена веществ, повышению тонуса мышц, усилению потенции, повышению стрессоустойчивости, избавлению от бессонницы.
Яшма сургучная	Сургучная яшма в народной медицине считается Универсальным Лекарем, камнем с высокой энергетикой. Она очищает кровь, способствует остановке кровотечений и заживлению ран, лечению многих женских болезней, благотворно воздействует на работу сердца, нормализует сон.

Варианты изготовления

Существует несколько основных вариантов, как смастерить котлы для бани своими руками. Чертежи устройства нужно делаться максимально точными, чтобы избежать различных ошибок при сборке.

Из металлической трубы

Этот способ создания котла считается самым популярным и наиболее используемым. Чаще всего в качестве основного материала применяются толстостенные трубы из металла. Лучше всего использовать заготовки диаметром не менее 50 см и длиной примерно 1 м. С их помощью получится устройство, способное обогреть парную площадью 9 квадратных м.

Процесс изготовления котла прост и состоит из следующих этапов:

1. От арматуры отрезаются три одинаковых куска диаметром 1,4 см и длиной 30 мм. Эти детали будут использоваться в качестве опор для корпуса изделия.
2. Из листа стали вырезается круг (дно будущего устройства) такого же диаметра, как и труба.
3. Из кустка материала вырезается металлическая крышка для печки.
4. В середине проделывается отверстие. Его размер должен точно соответствовать диаметру дымохода.
5. В нижней части трубы формируется отверстие.
6. Затем изготавливается короб. Внутри него должна быть предусмотрена разделительная деталь, которая сформирует две камеры: для топки и золы.
7. На следующем этапе работы начинается сборка конструкции. Первым делом приваривается изготовленный короб, который должен выходить на улицу или в топочное отделение.
8. В предварительно проделанное отверстие вставляется труба дымохода.
9. Затем оборудуется фундамент под печь. В его качестве может быть бетонная стяжка либо железобетонная плита.
10. На него устанавливается устройство, а поверх крышки укладываются тяжёлые камни.
11. В самом конце строится тепловой экран из кирпича. Сделать его можно в виде небольшой стены либо обложить котёл целиком.

Из листов металла

Этот вариант изготовления отличается своей простотой и доступностью. В работе используется недорогая листовая сталь диаметром 5 и 10 мм, а также некоторые материалы, которые можно купить в любом строительном магазине города.

Порядок действий:

Рисуется чертёж будущего изделия с подробным представлением наиболее важных узлов.
Из купленных листов металла вырезаются отдельные заготовки нужного размера. При этом они должны точно соответствовать изготовленной схеме банного котла.
Кусок толстостенного материала загибается и формирует корпус устройства.
Затем края привариваются друг к другу

При этом важно сделать шов как можно более ровным и качественным. Если нет возможностей или навыков проведения подобной работы, то лучше всего нанять квалифицированного специалиста.
Во внутреннюю часть изготовленного корпуса вваривается отрезок трубы.
Затем формируется бак для воды.
В топочной камере делается широкое отверстие, в него устанавливается труба дымохода.
К ней прикрепляется специальная задвижка, которая будет контролировать силу тяги.
К конструкции приделывается топочная дверца.
С обратной стороны котла крепится небольшая трубка для подсоединения крана.
Вокруг устройства строится защитный экран из кирпича

Благодаря ему будет уменьшаться негативное воздействие высоких температур на людей. Кроме этого, он защитит от случайного прикосновения и сильного ожога.

Правила эксплуатации

Наиболее безопасное место для размещения электропечи для бани, сделанной своими руками, — ближайший ко входной двери угол. При установке необходимо предусмотреть:

1. Тепловой разрыв между нагретыми плоскостями и стенами.
2. Защиту обшивки от воздействия высокой температуры.
3. Входное отверстие вентиляционной системы, располагаемое сзади отопителя.
4. Негорючее основание. Под отопитель укладывают толстый лист металла с подложкой из теплоизолирующего материала.

Эксплуатировать самодельную каменку следует в помещении с надёжной вентиляционной системой и исправной электропроводкой. Питающий кабель должен выдерживать длительную токовую нагрузку работающего отопителя. Категорически запрещена эксплуатация прибора без автоматических средств защиты и заземления.

Сборка электропечи — не такой уж сложный процесс для самостоятельного изготовления. Собирается она просто и без использования дорогостоящих материалов, не нуждается в сооружении дымохода и чистке от сажи. Тем, кто сомневается в своих силах, стоит посмотреть пошаговое видео сборочных работ.

Факторы, влияющие на тепловую мощность

1. Количество внешних стен.
2. Тип окон.
3. Уровень теплоизоляции стен.
4. Площадь окон.
5. Высота помещений.
6. Наличие утепленного чердака.

Обычные окна со стандартным остеклением позволяют выйти наружу 27% тепла. То есть при таких окнах результат, полученный с помощью вышеописанной формулы, нужно умножать на 1,27. Для окон с тройным пакетом корректирующий коэффициент составляет 0,85.

Такие же коэффициенты применяются для плохо и очень хорошо утепленных стен соответственно. Что касается площади окон, то в случае, когда она составляет 40% от площади помещения, через окна может потеряться дополнительных 10% тепла. То есть коэффициент составляет 1,1. С дальнейшим ростом соотношения площади окон и площади пола на 10% он поднимается на 0,1.

Высоту помещения стоит брать в расчет тогда, когда она превышает 2,5 м. Для этой цифры корректирующий коэффициент равен 1. С дальнейшим увеличением высоты на 0,5 м он становится больше на 0,5. То есть для 4-метровых стен он равен 1,15. При наличии холодного чердака, полученную цифру корректировать не нужно. Если же он утеплен или сверху находится отапливаемое помещение, то результат умножают на 0,9 или 0,8.

Подводим итоги

Как оказалось, отопление бани электричеством – это отличное решение для тех, кто пользуется парной круглый год.

Она имеет ряд преимуществ:

1. Экологичность. Сгорание дров приводит к выбросу в атмосферу огромного количества углекислого газа. При плохой работе вентиляции надышаться угарным газом могут и посетители парной. В случае с электричеством такой проблемы возникнуть не может.
2. Практичность. Оптимальный температурный режим поддерживается на протяжении всего года, а управление полностью лежит в руках владельца. Автономная система прогрева предотвратит появление грибка и защитит помещение от промерзания.
3. Простота установки. Чтобы соорудить обыкновенную печь, придётся найти опытного печника, а выполнить монтаж газового котла также разрешено только профессионалам. Электрическое отопление провести гораздо легче, поэтому помощь мастера не потребуется.

Преимущества очевидны, но несколько недостатков тоже нашлось. Во-первых, при перебоях в подаче электричества обогрев осуществляться не будет, а во-вторых, тарифы на электроэнергию довольно высокие.
