Экран на батарею отопления своими руками

Установка экрана на радиатор отопления своими руками

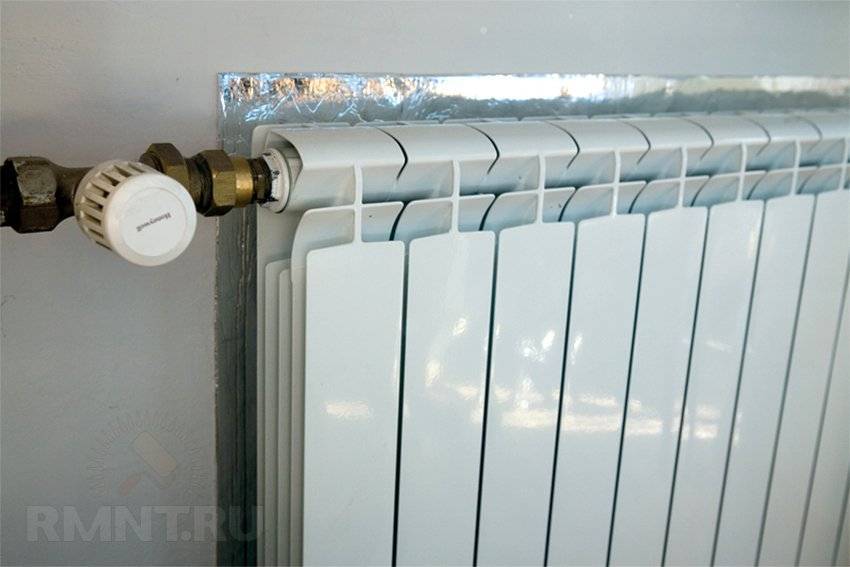

Установка ухудшит обогревающие свойства радиатора. Чтобы этого не произошло, перед тем, как устанавливать экран, за радиатором закрепите отражатель. Самым простым отражателем является фольга. В этом случае тепловые лучи будут перенаправлены обратно в помещение, что повысит уровень теплоотдачи.

Внимание! Если внутреннюю поверхность изделия выкрасить в чёрный цвет, то конструкция будет больше нагреваться от радиатора и сама отдавать тепло в помещение. Конструкция экрана на радиатор выбирается в зависимости от вида батареи и способа её установки

Перед тем как изготавливать декоративный элемент, продумайте, как его демонтировать при аварии, ремонте, замены или простой уборки

Конструкция экрана на радиатор выбирается в зависимости от вида батареи и способа её установки. Перед тем как изготавливать декоративный элемент, продумайте, как его демонтировать при аварии, ремонте, замены или простой уборки.

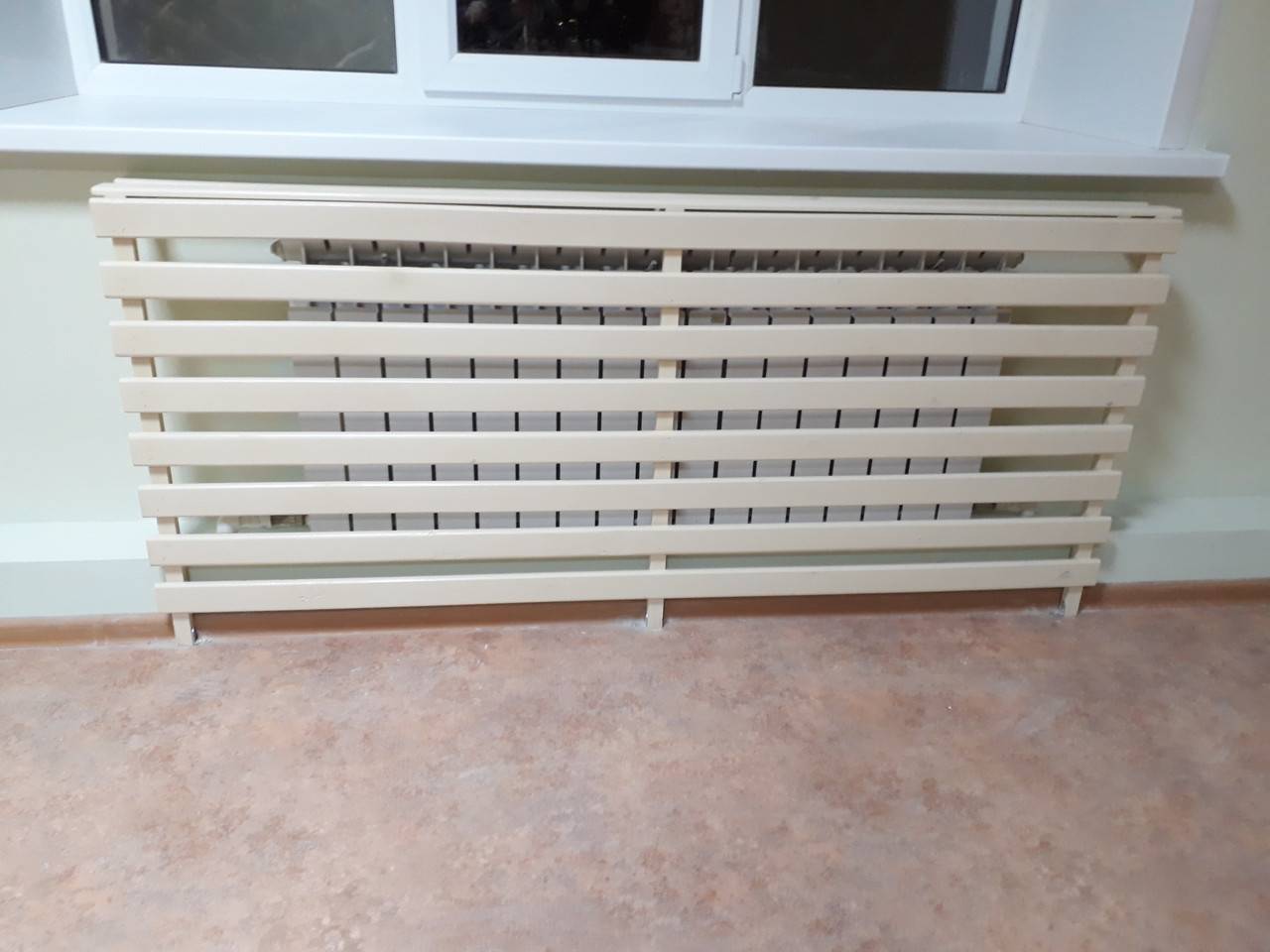

Решётка

Экран-решётка из вариантов подобных изделий наиболее простой. Представляет собой плоскую панель, состоящую из рамы с деревянными рейками. Рейки располагают горизонтально, вертикально, по диагонали, в виде ячеек. Последний вариант выглядит наиболее привлекательно.

Начинают изготовление с монтажа каркаса по размеру батареи. Используют только просушенный материал, чтобы во время эксплуатации он не деформировался и не рассохся.

Фото 1. Демонстрируется способ надежного крепления ажурных ячеек решетки к деревянному каркасу.

Затем на раму крепят необходимое число реек выбранным способом. Детали перед монтажом тщательно шлифуют и укрепляют специальными составами. Рейки на каркас крепят при помощи клея или саморезов. Готовое изделие покрывают лаком или краской.

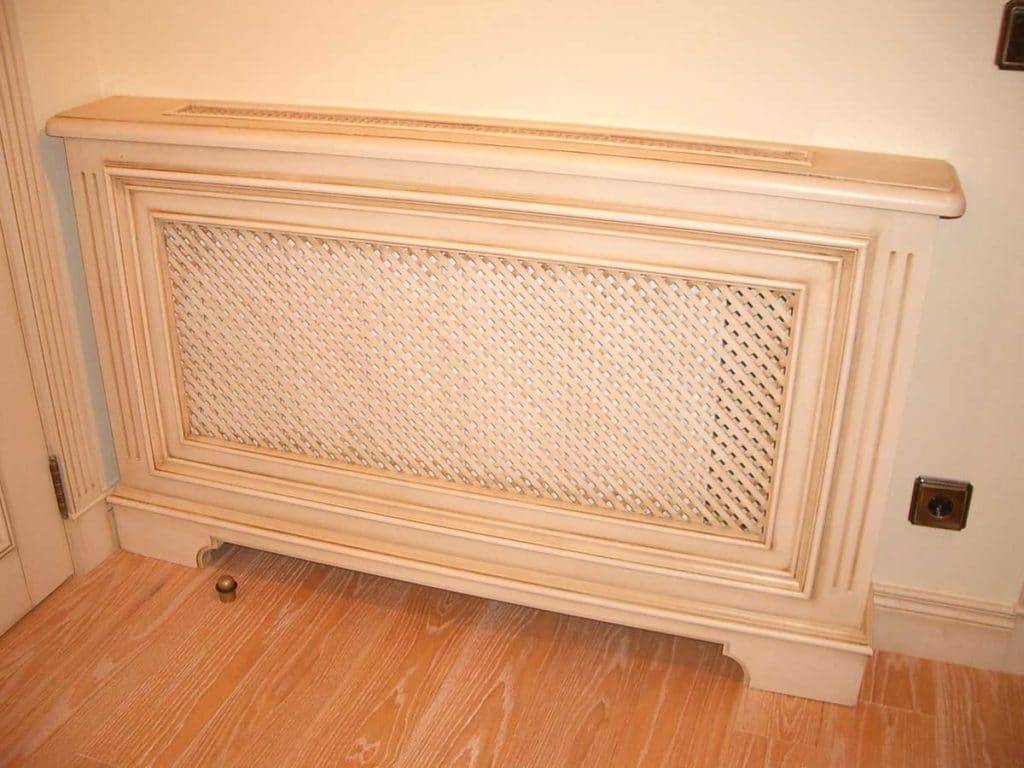

Короб

Для изготовления экрана-короба снимают размеры с радиатора. Размеры изделия будут по ширине больше на 10 см, а по высоте на 3—5 см. В первую очередь изготавливается фасадная часть. Её делают в виде панели-решётки или на цельной плите вырезают необходимые отверстия.

Важно! Нельзя закрывать радиатор экраном более чем на 50%. Затем изготавливаются верхняя и боковые части в соответствии с размерами

Они могут представлять собой решётки или быть сплошными. Части соединяются между собой металлическими уголками. Для устойчивости экрана внизу прикрепляются ножки

Затем изготавливаются верхняя и боковые части в соответствии с размерами. Они могут представлять собой решётки или быть сплошными. Части соединяются между собой металлическими уголками. Для устойчивости экрана внизу прикрепляются ножки.

Типы конструкций и материалы

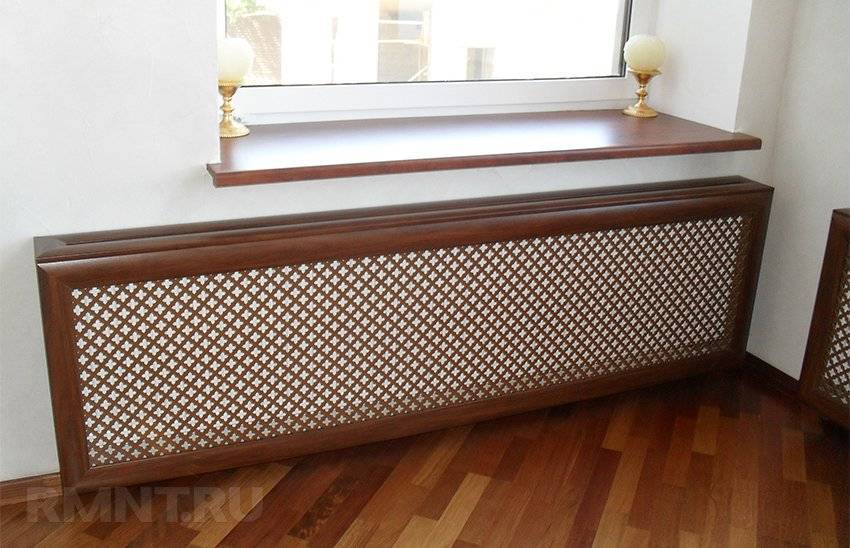

Основной элемент экрана — это фасад в виде плоской декоративной панели с отверстиями, обеспечивающими естественную конвекцию воздуха. Верхнюю и боковые панели используют не всегда — зависит от места, где установлена батарея. Например, наличие широкого подоконника и ниши делают их необязательными.

Можно выделить следующие способы монтажа экрана.

1. Навесной. Экран самостоятельно или вместе с коробом подвешивается с упором на батарею или к стене на крючки .

2. Напольный. Экран выполняет роль фасада на коробе в виде своеобразной узкой тумбочки.

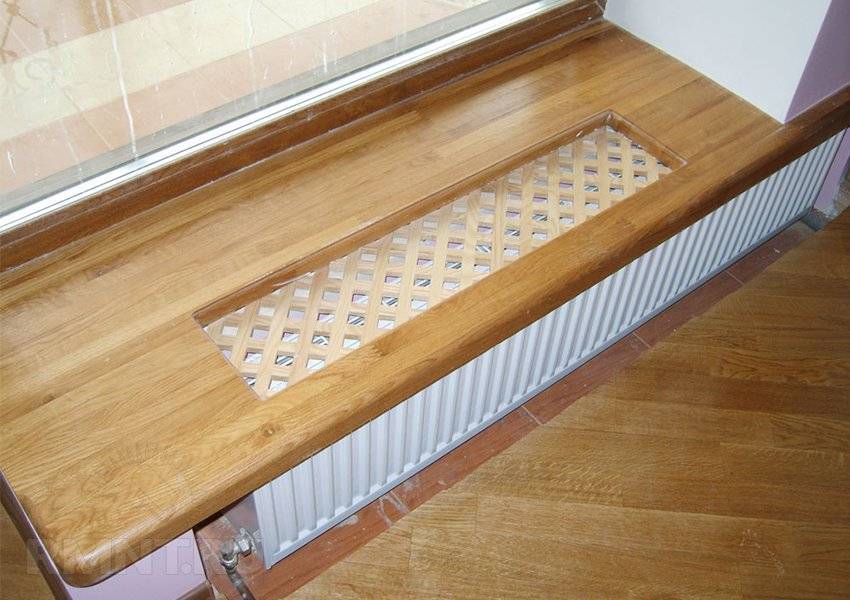

3. Инсталлированный. Батарея спрятана внутри ниши, а экран является декоративной частью общей поверхности стены.

Несущая конструкция короба может быть сделана из деревянного бруса или алюминиевого уголка — зависит от материалов декоративной панели и её рамки. Саму панель можно изготовить из разных материалов: деревянных реек, фанеры, ламинированного ДВП или ДСП, металлической сетки.

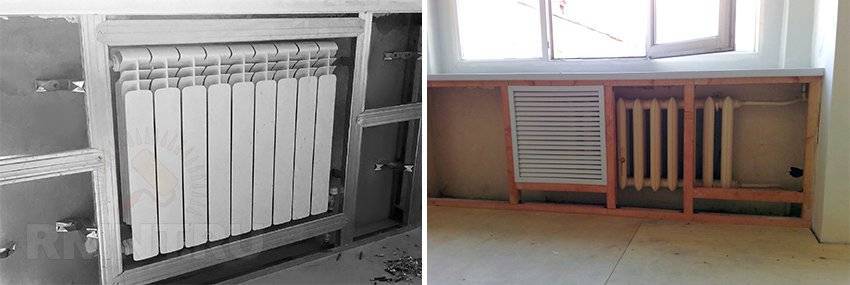

При инсталляции в качестве опорной конструкции обычно используют каркас из оцинкованного стального профиля или деревянного бруса (по аналогии с технологией монтажа перегородок из гипсокартона ).

В отдельный вид можно выделить декоративные экраны из стекла. Это единственный вид материала, который используют в чистом листовом виде, без устройства отверстий. А чтобы не нарушить конвекцию, панель устанавливают без верхней и боковых стенок. Монтаж происходит с помощью специальных креплений на несущие элементы из холоднокатаной декоративной трубы, которые обеспечивают необходимый вентиляционный зазор между батареей и панелью.

Что необходимо сделать для повышения эффективности батареи с экраном

Экран в какой-то мере снижает теплосъём с поверхности батареи. То есть разница температуры теплоносителя между прямой подачей и обраткой будет меньше.

Говорить об однозначном ухудшении скорости конвекции из-за наличия экрана нельзя. Достаточно привести в пример электрические конвекторы, у которых нагревательный элемент расположен в корпусе в виде короба, имеющего входное отверстие снизу, а выходное сверху. Такое устройство даже улучшает конвекцию, так как короб выполняет роль вертикального воздуховода, который увеличивает скорость потока.

Но что хорошо для конвекторов, не подходит для радиаторов. Батарея же работает и на конвекцию, и на радиацию (излучение). А экран какую-то часть инфракрасного излучения поглощает, а какую-то отражает обратно. И если поглощённая экраном тепловая энергия создаёт условия для вторичной конвекции, то отражённая — обогревает фасад. Это тепло можно заставить работать на обогрев помещения. Даже в обычных условиях (без экрана) рекомендуют установить за радиатором отражающую плоскость, которая возвращает в помещение инфракрасное излучение от внутренней поверхности батареи. Обычно используют фольгированный пеноплекс (или аналогичный материал). При установке экрана такая рекомендация вдвойне актуальна.

Устранение поломок радиатора

Рассуждая, как спрятать радиатор, важно иметь в виду еще один момент: любая система рано или поздно выходит из строя. Тем более, если речь идет о старых износившихся батареях, которые обычно и стараются прятать под дополнительными декоративными конструкциями.

Перечень потенциально возможных неисправностей:

• Протекание трубопровода на резьбовых соединениях перед батареей. Здесь их толщина уступает прямым участкам стояка, поэтому течи возникают чаще всего.
• Течь по фабричному сварному шву. Такое иногда случается со сваренными из электросварной трубы стояками.
• Течь по радиаторной контргайке. Довольно распространенная ситуация при использовании чугунных отопительных приборов.
• Протекания между секций батареи (обычно вначале отопительного сезона). Срок службы паронитовых прокладок рассчитан на несколько лет, после чего стыки теряют свою герметичность.

Монтаж

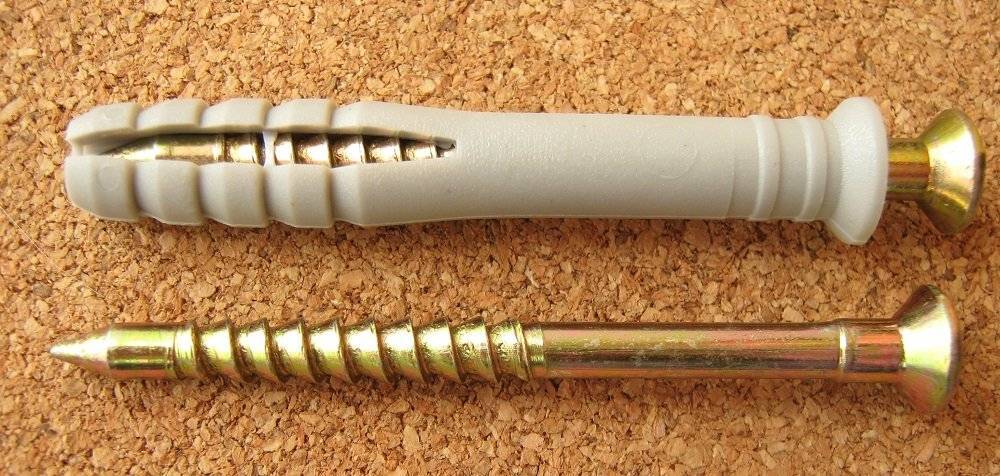

Дюбель гвоздь

Перед тем как установить экран на батарее, на стену крепят металлический лист или фольгу. Из выбранного материала вырезают деталь размером на 1 см с каждой стороны меньше параметров лицевой панели, приклеивают к стене.  После этого переходят к монтажу короба.

Для этого можно воспользоваться несколькими способами:

1. Установка экрана на батарею на забивные анкеры. Определив оптимальное расположение экрана и отметив на стене соответствующие точки, просверливают в них отверстия. С помощью молотка забивают анкер в отверстия, а уже в него закручивают болт. На эти болты крепят короб.
2. Монтаж на крючки. Приложив экран к стене, намечают точки для отверстий под дюбели с двух сторон. Просверливают, вбивают дюбели. В них монтируют крепежные крюки. На них вешают короб.
3. Установка на ножки. Самый простой способ решения проблемы, для которого понадобятся мебельные (желательно регулируемые) ножки. Их крепят к нижней части конструкции, используя металлические уголки. После выставляют нужную высоту каждой ножки и надевают на батарею.

Стеклянный экран

Если деревянные экраны хорошо подходят для традиционных и деревенских стилей, а металлические — для промышленного, то стеклянные отлично смотрятся в современных интерьерах, таких как: хай-тек, минимализм, фьюжн, поп-арт. Всё зависит от декоративной обработки стекла.

В принципе, можно заказать для стеклянного экрана самоклеящуюся плёнку с широкоформатной печатью. А можно сделать рисунок на матовой или прозрачной поверхности с помощью пескоструйной обработки или пасты для химического травления стекла.

Если нет желания возиться с декоративной обработкой, то в продаже есть стёкла с матовой поверхностью или окрашенные в массе — надо только заказать нужный размер, а кромку можно обработать и самому. Единственное условие — стекло должно быть закалённым.

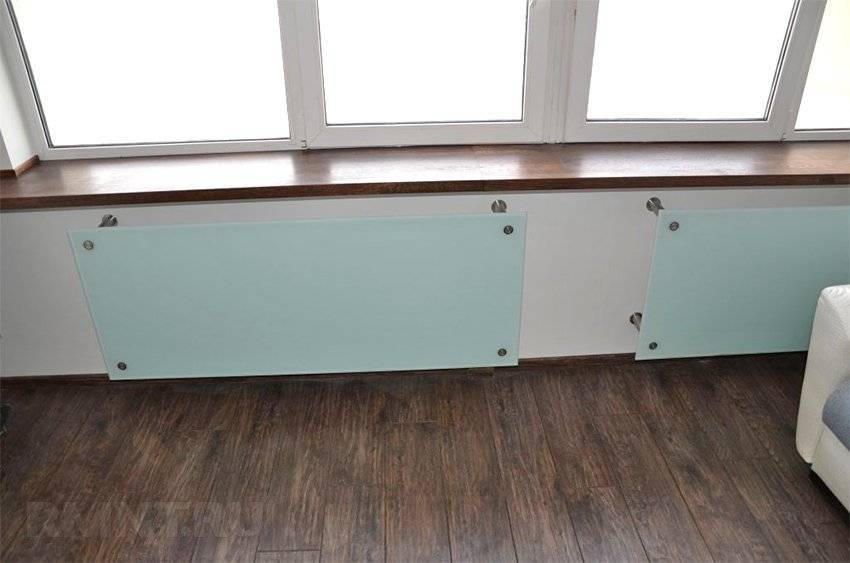

Самый простой вариант монтажа экрана — это точечное крепление стекла к стене в четырёх местах. Для этого используют специальную фурнитуру с дистанционным креплением.

Но есть один недостаток — в закалённом стекле надо просверлить отверстия, а в домашних условиях это сделать сложно.

Поэтому в качестве несущей конструкции экрана лучше использовать холоднокатаную тонкостенную трубу. Её (и крепления для неё и стекла) продают в магазинах, торгующих всем необходимым для изготовления мебели. Как правило, такие трубы и крепления делают хромированными, но можно заказать их покраску в любой оттенок из палитры RAL. Стойки для экрана крепят к полу.

В качестве дополнительного упора стоек можно закрепить к стене два дистанционных регулируемых крепления закрытого типа (с заглушкой на трубу). Стекло крепят между стойками на зажимах.

рмнт.ру

Экраны для батарей: основные функции в интерьере

Правильно подобранные и качественно установленные экраны для радиаторов способны не только улучшить внешний вид помещения, но и направить потоки теплого воздуха в необходимом направлении. Решетки радиаторов отопления помогают увеличить теплоотдачу и значительно повысить эффективность обогрева комнаты.

Экраны для радиаторов могут быть любой формы

Экран на радиаторы необходим, если в доме есть дети

Наиболее часто встречающийся случай – это экран для чугунной батареи, поскольку именно такие радиаторы обыватели стремятся закрыть и тем самым избавить комнату от присутствия этих, как правило, громоздких и малопривлекательных изделий. Чугунные батареи неуместны во многих интерьерах, но вместо радикального способа замены их на более современные и привлекательные образцы можно воспользоваться доступным способом – закрыть их экраном или навесным коробом.

Металл и ткань — необычные материалы, использованные в декорировании радиатора

Несмотря на то, что изготовление экранов для батарей – процесс не слишком простой, а количество фирм, производящих такие изделия, увеличивается с каждым годом, многие обыватели предпочитают обойтись собственными силами и сделать экран для батареи своими руками. Нельзя с уверенностью утверждать, что подобное невозможно, но самостоятельно изготовленный короб наверняка будет уступать по потребительским качествам фабричному собрату. Специалисты рекомендуют тщательно изучить технологии изготовления и особенности прохождения воздуха, чтобы полученный короб не стал препятствием для свободного попадания тепла в комнату.

Радиатор станет настоящим арт-объектом, если правильно подобрать ему «обложку»

Раскрой деталей и сборка экрана

Экран на чугунную батарею может быть выполнен из листов МДФ. Для формирования переднего профиля необходимо вырезать прямоугольные детали, ширина которых составит 11 см. На них следует сделать угол в 45 °, используя ножовку. Эту манипуляцию необходимо осуществить в том месте, где элементы будут соприкасаться друг с другом

Важно помнить, что на одном из профилей снизу следует сделать разнонаправленные углы. Так формируется внутренняя решетка. Зафиксировать элементы можно с помощью столярного клея, который дополняется отделочными гвоздями

Если вы решили выполнить навесной экран на батарею, то после того, как все предыдущие этапы удастся осилить, можно переходить к сборке. Для фасадной части используется сетка, которая должна быть нарезана по размерам, применить для этого можно ножовку. Грани отделываются профилем из ДВП, который располагается по периметру. Такой же принцип следует использовать и для боковых деталей. Из декоративного бруса следует создать каркас, который должен быть закреплен максимально прочно, в противном случае конструкция окажется подвижной и неустойчивой

Зафиксировать элементы можно с помощью столярного клея, который дополняется отделочными гвоздями. Если вы решили выполнить навесной экран на батарею, то после того, как все предыдущие этапы удастся осилить, можно переходить к сборке. Для фасадной части используется сетка, которая должна быть нарезана по размерам, применить для этого можно ножовку. Грани отделываются профилем из ДВП, который располагается по периметру. Такой же принцип следует использовать и для боковых деталей. Из декоративного бруса следует создать каркас, который должен быть закреплен максимально прочно, в противном случае конструкция окажется подвижной и неустойчивой.

В боковых гранях вырезаются отверстия для труб

Важно обеспечить, чтобы центр радиуса от ширины и высоты боковой планки был отдален на 7,5 см. Устройство экрана на батарею предполагает расположение металлического листа у задней стенки отопительного оборудования. Размеры полотна должны быть равны габаритам декоративной решетки

Это позволит исключить тепловые потери и перенаправить тепловой поток внутрь

Размеры полотна должны быть равны габаритам декоративной решетки. Это позволит исключить тепловые потери и перенаправить тепловой поток внутрь.

К стене декоративный экран можно закрепить с помощью устойчивого каркаса или анкерных цанг. Однако существует еще один способ, но он более дорогой и сложный, кроме того, предполагает необходимость дополнительного приобретения дорогостоящих деталей. Такие экраны для батарей металлические иногда закрываются рейками и устанавливаются на ножки, изготовленные с помощью специальных уголков. Эта часть обычно делается регулируемой, чтобы была возможность корректировать высоту конструкции.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Общая характеристика и схема

Изделие будет похоже на трехстороннюю коробку из листов ДВП, которая имеет внизу ножки, а наверху – крышку. Все стороны оборудованы декоративной металлической решеткой, которая позволяет теплу поступать в комнату. Позади радиатора расположен металлический лист, улучшающий отражение тепла.

Схема сборки экрана-короба для батарей

Учтите, что такие работы достаточно пыльные, потому совершать их рекомендуем в защитной одежде.

Стена, к которой фиксируется радиатор, будет дополнительной опорой для декоративного изделия, тем более, если вырезание деталей выполняется по плинтусу. То есть передние 2 ножки будут укреплять экран, а стенка и плинтус — дополнительная опора. Или можно применить 4 ножки.

Совет! Выбирайте регулируемые опоры, при помощи которых можно выровнять на неровной поверхности экран для чугунной батареи или другого вида.

Перед тем как сделать экран на батарею, необходимо выполнить разметку и по ней все детали обрезать, соединить и зафиксировать ножки.

Экран для батареи – размеры или разметка

1.

Разметка габаритов экрана для радиатора 2. 3. После того, как будут сделаны все замеры, приступайте к вырезанию деталей.

Особенности конструкций декоративных экранов

Главная функция декоративного экрана для батареи – это скрыть ее неэстетический вид, и поддержать дизайнерский стиль комнаты. При этом нет больших затрат, как если бы пришлось менять радиаторы.

Облагораживать чаще приходится именно чугунные батареи.
Поэтому важно позаботиться, чтобы остался доступ к вентилям на подводке.
Ими регулируется температура нагрева радиатора в зависимости от погодных условий.
А при запуске системы отопления иногда приходиться сливать воду на верхних этажах, если в систему попал воздух.
Доступ просто необходим будет, если потекла одна из секций, чтобы отсоединить батарею.
Все эти вопросы будут легко решаемыми, если экран на батарее будет с открытым торцом или не будет сложности его снять.

Батарея может располагаться как в нише, так и выступать. Поэтому и экраны выпускаются разные: нишу украшают – экраном-панелью, а выступающие радиаторы скрываются экраном–коробом.

Больше других востребованы деревянные, металлические и стеклянные экраны для батареи. Производителями предлагаются модели из древесноволокнистой плиты средней или высокой плотности, из пластика и ротанга.

Сегодня экран можно выбрать не только по материалу изготовления, но и по цвету, с рисунком, с коваными элементами. Все зависит от желания.

Материалы для изготовления экрана

Экран для радиатора изготовляют практически из любых материалов. Рынок представляет в этом отношении широкий выбор. Как правило, для декорирования батареи используются:

• металл;
• дерево;
• пластик;
• гипсокартон;
• МДФ.

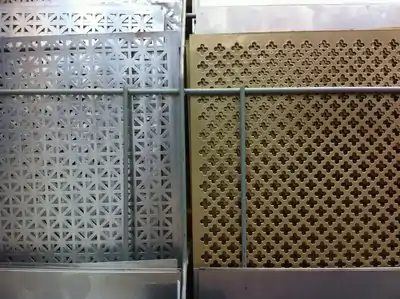

Металл

Хорошо проводит тепло, имея при этом доступную цену. Если закрыть радиатор таким экраном, то потери тепла составят не более 3%. Для изготовления лучше подходит тонколистовой металл. Для защиты материал сверху покрывают полимерной плёнкой, которая играет декоративную роль. В продаже есть различные цвета этого покрытия как однотонные, так и с рисунком.

Недостатком металла является то, что работать с ним не так просто. От мастера требуются навыки сварочных работ, а также специальные инструменты.

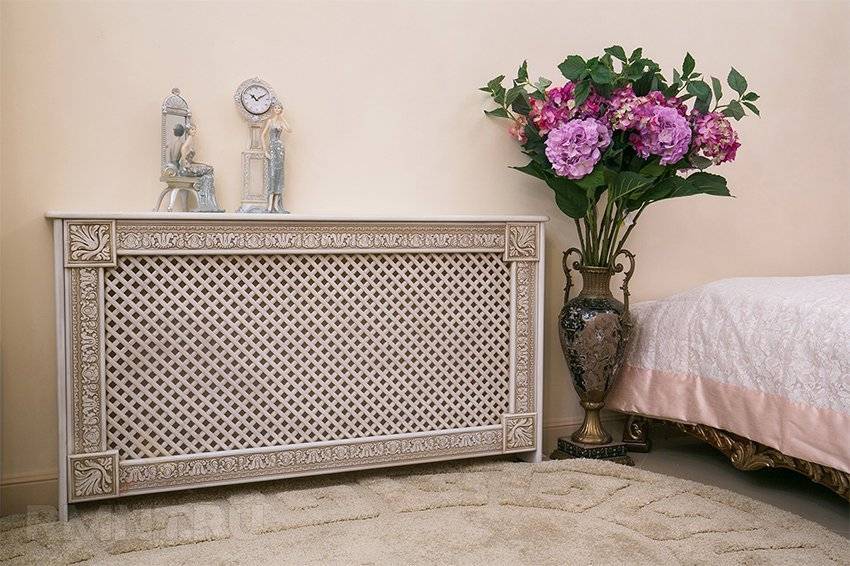

Дерево

Деревянные панели на радиаторы более распространены в силу того, что дерево является удобным в использовании материалом, а природная красота сыграет декоративную роль. Панели из ценных пород дерева украшают интерьер и придают ему богатый вид.

Для изготовления выбирают хорошо просушенную древесину. Готовое изделие пропитывают специальными составами во избежание деформации и трещин.

Недостатком деревянных экранов является то, что за ними требуется постоянный уход. Кроме того, стоимость натуральной древесины достаточно высока.

Пластик

Самый бюджетный вариант для изготовления экрана на радиатор. Но доступностью и ограничиваются преимущества этого материала. От высоких температур пластик может деформироваться. Этот материал плохо проводит тепло, а при нагревании возможно выделение неприятного запаха и вредных веществ, опасных для здоровья.

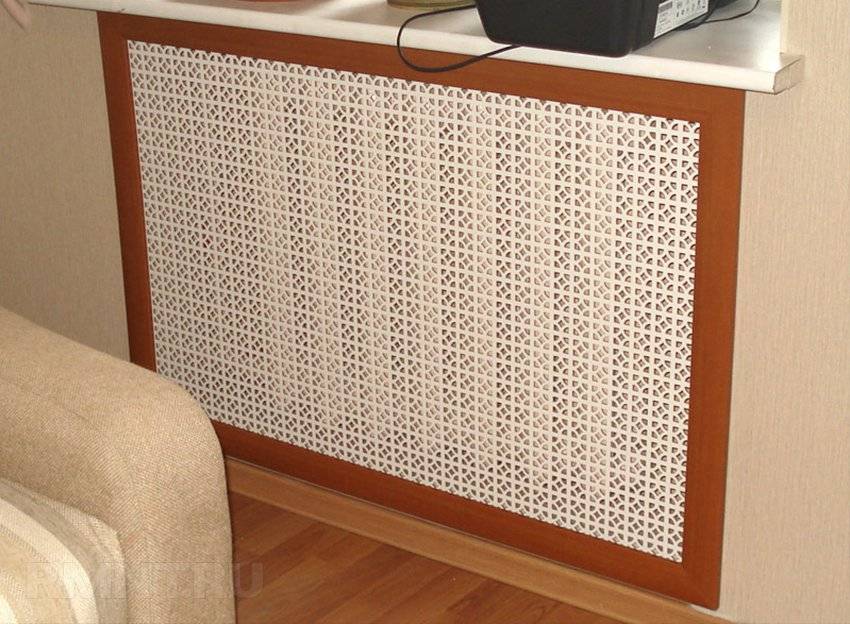

МДФ

Наиболее распространённый материал для изготовления экранов на батарею — МДФ. Он не настолько дорог и капризен в уходе, как натуральное дерево.

Стоимость доступна, а работать с ним легко даже без специальных инструментов.

Гипсокартон

Перед использованием необходимо тщательно подготовить. Без специальной подготовки гипсокартон пересохнет и начнёт крошиться и трескаться. Кроме того, этот материал обладает низкой теплопроводностью.

О теплоотдаче

Батарея отопления, скрытая за изящным декоративным экраном, добавит положительных эмоций в нашу жизнь. Такая вещь может не только скрыть неприглядные старые конструкции, но и стать частью стилевого оформления помещения. Задумывая создать нечто грандиозное для радиаторов в своей квартире, стоит не забывать о сохранении теплоотдачи прибора.

Таблица теплоотдачи радиаторов отопления

Тепловая энергия состоит из двух частей:

• Лучистой. Выделяется потоками инфракрасного излучения от нагретой поверхности радиатора. Если он нагрет до 50°C, то доля такой энергии мала. При повышении температуры возрастает и мощность излучения.
• Конвективной. Тепло от батареи передается путем перемешивания горячего и холодного воздуха.

Декоративный экран на радиатор неизбежно перекроет доступ потокам двух энергий, следовательно, часть тепла в дом не поступит. При неудачных конструкциях в виде короба, горячий воздух будет частично скапливаться внутри без возможности выхода наружу. Процесс теплообмена нарушается, часть тепла просто перейдет в соседнее помещение. При упаковке радиатора в красивый короб теряется 3-7% теплоэнергии. Избежать полностью такого убытка невозможно, но есть вероятность его уменьшения. Для этого нужно правильно подобрать конструкцию экрана.

Деревянная решетка на батарею

Из чего делают решётки на батарею отопления

Для изготовления декоративного экрана для радиаторов отопления используют практически любой материал, важно, чтобы он закрывал неприглядные грани устаревшего оборудования и имел достаточную перфорацию для хорошей теплоотдачи

Можно использовать элементы из металла, плит, стекла или пластика, но если хотите действительно удивить гостей, следует обратить внимание на изделия из бамбука или ротанга. Цена их немного выше популярных аналогов, но, помимо прекрасного внешнего вида, они обладают отличной теплопроводностью и долговечностью

Дерево и металл

Металл – один из самых популярных материалов, для изготовления радиатора используется тонкая листовая сталь. Срок эксплуатации таких изделий зависит от качества краски, предпочтение нужно отдавать порошковой эмали, она защищает от образования коррозии и дольше держится на поверхности. К достоинствам материала относят:

• долговечность;
• нагреваясь, металл является дополнительным источником тепла при наличии перфорации;
• невысокая стоимость.

Можно изготовить экран из кованых решёток – это уникальное изделие украсит любой интерьер. Под ажурной ковкой исходный материал будет виден, поэтому рекомендуется закрыть предварительно радиаторы тонким металлическим перфорированным листом.

Деревянные элементы относят к материалам премиум-класса. Из них выполняют совершенно уникальные изделия, которые подойдут любому стилевому оформлению помещения. Даже из недорогих пород создают интересные композиции, однако, не нужно забывать о перфорации, так как закрытое оборудование будет отдавать тепло соседям.

Ручная ковка –это произведение искусства

Экран на батарею отопления из пластика и стекла

Пластик для радиаторов – материал неоднозначный, важно использовать для батарей термостойкий состав, который способен выдержать температуру нагрева до 70°C. За ним легко ухаживать, он стоит недорого. Однако нужно отметить и негативные стороны материала:

Однако нужно отметить и негативные стороны материала:

• низкая теплопроводность;
• невысокая прочность дешёвых материалов;
• при повышенных температурах выделяет токсические вещества, поэтому его нельзя устанавливать в детских и жилых комнатах.

Экраны из стекла стали изготавливать всего несколько лет назад. Теплопроводность материала тоже невысокая, но они имеют красивый внешний вид и прекрасно вписываются в любой интерьер. Для батарей используют только прочное закалённое стекло, для декора поверхность можно матировать или наносить интересный рисунок.

Экраны из стекла можно выполнить в разном оформлении

Короб для батареи отопления из МДФ и ХДФ

Декоративные экраны из МДФ и ХДФ− для их изготовления использованы натуральные компоненты, в качестве связующего выступает природный лигнин, поэтому они абсолютно безопасны. ХДФ отличается от МДФ только условиями производства: его прессуют под высоким давлением, в результате получается тонкий материал с более однородной и плотной структурой. Экраны из ХДФ лучше деревянных, так как материал более тонкий, и наличие перфорации отлично проводит тепло. Именно из этого полотна получаются красивые ажурные решётки. Выделяют ряд преимуществ использования МДФ и ХДФ:

• простой уход;
• большое разнообразие узоров и оттенков, подобрать можно для любого оформления помещения;
• простая обработка, не требует дополнительного окрашивания;
• бюджетная стоимость.

Решётку из МДФ можно подобрать под любой интерьер

Как сделать самому?

Для начала необходимо определиться с желаемой конструкцией. Если отопительный прибор расположен в нише, то придется делать экран в виде плоской решетки. Достаточно будет подобрать декоративную панель по размерам ниши и установить в ней.

В большинстве же домов батареи подвешены под окнами на стене. Приходится выбирать между навесным и приставным коробом.

Вначале нужно сделать каркас из деревянных брусков. По ширине он будет шире батареи на 8-10 см (по 4-5 см с каждой стороны). По высоте для навесного варианта на те же 8-10 см больше, а для приставного экрана к расстоянию от пола до верха батареи придется добавить 5 см. Между плоскостью радиатора и экранной решеткой также необходим промежуток в пару сантиметров. Все эти отступы нужны для свободной циркуляции нагреваемого обогревателем воздуха.

Исходя из этих размеров, делается каркас короба. Для формирования боковых его стенок можно использовать фанеру, ДСП или доску. Лицевая сторона может быть выполнена из листа МДФ с отверстиями в виде какого-либо узора или стекла.

Если планируется использовать верх короба в качестве полочки, то он делается из сплошной доски. Иначе следует подобрать вариант с дырками для выхода нагретого воздуха.

Для скрепления частей короба и усиления всей конструкции хорошо подойдут металлические уголки и саморезы. Затем лицевая панель прибивается или прикручивается к каркасу. Чтобы улучшить вид по ее периметру набивается рамка из небольших реек.

При необходимости боковые стороны оклеиваются самоклеящимися обоями в цвет лицевой панели. А рейки и все деревянные детали можно обработать морилкой. Масляные краски и лаки лучше не использовать.

Для крепления навесного экрана придется просверлить пару отверстий над батареей для дюбелей с крючками. А приставной аналог просто подвинуть к стене.

Этих сведений вполне должно хватить, чтобы понять, как сделать экран на батарею своими руками. Дальнейшее зависит только от наличия минимальных навыков работы с древесиной и желания делать что-то самостоятельно собственными руками. Если включить фантазию можно создать поистине уникальный декоративный экран на радиатор.

Изготовление экрана на батарею отопления

Изготовить самостоятельно каркас экрана батареи отопления не представляется сложным, необходимо просто напилить, в размер стенки экрана из ЛДСП и соединить между собой любым способом. Торцы досок нужно оклеить мебельной кромкой, такой же, из которой будет изготавливаться декоративная решетка. Так как глубина экрана для батареи не велика, то материалом для стенок могут послужить обрезки ЛДСП, которые в избытке имеются в цехах по изготовлению мебели. Я соединения выполнил с помощью уголков и мебельных стяжных винтов – конфирмат. На технологии изготовления корпуса экрана для батареи отопления не останавливаюсь, так как здесь нет ничего сложного.

Как-то взглянув на плетенную из лозы корзину, «заболел» идеей сплести решетку на батарею отопления. После анализа доступных материалов, мой выбор пал на мебельную кромку с нанесенным на тыльную сторону термическим клеем. Цветовая гамма широкая, теплостойкая, тонкая, достаточно прочная. Идеальный оказался материал для изготовления своими руками решетки экрана на батарею отопления.

Как переплетена мебельная кромка для решетки экрана хорошо видно на фото.

Для изготовления решетки экрана батареи отопления нужно рассчитать требуемую длину кромки. Делается это очень просто. Измеряется площадь планируемой решетки, определяется, какая длина нужна для сплетения одного квадратного метра, делится площадь решетки на длину кромки, занимающую квадратный метр. Полученный результат умножаете на 1,3. Полученное число и будет требуемая длина кромки.

Пример: у меня размер решетки для экрана составил 0,56 м×0,48 м, площадь равна 0,27 м2. Ширина кромки составляет 0,018 м. Поделим 0,27/0,018=15. Умножим на 1,3. Итого нужно около 20 м. Расчет естественно прикидочный, но достаточно точный для данной задачи. Цена кромки 4 руб. за метр. Еще рублей 20 потрачено на крепежные детали. Итого 100 руб. за решетку!

Крепить кромку к корпусу экрана для батареи отопления можно двумя способами, гвоздиками длиной 8 мм или скобками.

Хотя у меня есть мебельный степлер, я предпочел гвоздики. Выбор обусловил тот факт, что при окончании плетения, чтобы переплет был правильным, приходилось откреплять некоторые концы. Вынимать гвоздики и забивать опять. Скрепки хоть и легко вгонять, но вынимать очень трудоемко. Поэтому, гвоздики лучше не забивать полностью, чтобы потом было легко вынуть. После окончания плетения их легко простучать до полного утопления.

Маленькие гвоздики забивать не так просто, как кажется на первый взгляд. Поэтому, я использовал для держания их до первого удара молотка хирургический инструмент с пугающим названием «Зажим кровоостанавливающий».

Как видите с зажимом забить гвоздик очень просто. Главное, Ваши пальцы будут в безопасности.

Функционально это тот же пинцет, но отличительная особенность в том, что можно удерживать мелкие предметы без использования мышечной силы пальцев. Благодаря наличию трех зубчатых фиксаторов, силу зажима можно ступенчато регулировать. Инструмент незаменим при работе с мелкими деталями. Завернуть в труднодоступном месте винт, или удержать небольшую гайку, продеть шнурок или нитку, да мало ли еще, с этим зажимом без проблем. Если у Вас такого еще нет, советую приобрести в магазинах медтехники.

Для того, чтобы ячейки решетки экрана батареи отопления были все одинакового размера полезно сделать шаблон, представляющий из себя небольшую пластинку из любого материала толщиной, равной ширине отверстий. Я делал плетение кромки таким образом, чтобы получились одинаковые ромбики. Если противоположные концы кромки фиксировать на разных расстояниях, то получится веерное изменение размеров ячеек. Тут есть, где развернуться фантазии. Дело вкуса.

По окончанию плетения и утопления гвоздиков, для придания жесткости полученной решетки, следует ее прогреть утюгом при температуре 150-200˚С, прогладив с лицевой стороны. Клей размягчится, и кромки экрана после остывания надежно приклеятся друг к другу, образовав довольно жесткую конструкцию. Этой же кромкой нужно обклеить торцы корпуса экрана для батареи отопления. Процесс очень простой. Прикладываете кромку и проглаживаете горячим утюгом. Выступающие края кромки срезаются легко сапожным ножом. Получившиеся острые углы снимаются мелкой наждачной бумагой.

Как сделать?

Рамка из МДФ с металлической решёткой заполнением

Изделие представляет собой простую конструкцию в виде трехстороннего короба с крышкой. В качестве основы лицевой и боковых панелей используют металлическую сетку, заключенную в рамку из ДСП. Такой декоративный экран выглядит эстетично, но при этом не снижает теплоотдачу радиатора.

Процесс создания заключается в предварительной разметке полотна, вырезании деталей, последующей сборке и фиксации элементов. При необходимости готовое изделие можно декорировать в соответствии с оформлением комнаты, в которой экран будет установлен.

До монтажа короба потребуется установить на стену, к которой крепится батарея, металлический или фольгированный лист, чтобы снизить потери тепла.

Декоративный экран для батареи отопления своими руками

Защитный экран для устройства отопления осуществляет одновременно несколько функций. Самая важная – предохранение от соприкосновения пользователей с нагретой металлической поверхностью. Помимо этого, данное устройство способно украсить интерьер любого помещения.

Приступая к изготовлению декоративного экрана потребуется изучить немного теории, чтобы установленная конструкция не перекрыла отвод тепловой энергии от отопителя в нагреваемой системе. Согласно одному из базисных физических законов теплопередачи, черное тело владеет способностью создавать и принимать электромагнитное излучение.

Такое положение действует и в отношении технологически продуманных защитных панелей для радиаторов отопления. Его конструкция должна принимать инфракрасное излучение (ИК-излучение) на определенной длине, а кроме того имея превосходную теплопроводность, передавать тепло нагреваемому объекту. В связи с чем опытные мастера рекомендуют окрасить в черный цвет внутреннюю площадь щита, а внешнюю украсить по усмотрению владельца.

Для того чтобы достигнуть наибольшего теплового эффекта, площадь на стене за прибором закрывают теплоотражающим зеркальным материалом, вследствие чего инфракрасное излучение обратной части прибора отопления станет отражаться от стенки. Далее оно станет омывать нагревательное устройство, чем создаст более горячую греющую воздушную среду. Такой метод в несколько раз увеличивает уровень теплопередачи, а значит более эффективную работу системы обогрева дома в целом.
