Особая конструкция для дымохода – конвектор

Конверторный дымоход своими руками

Газовые конверторные дымоходы имеют простое устройство, их можно сделать своими руками.

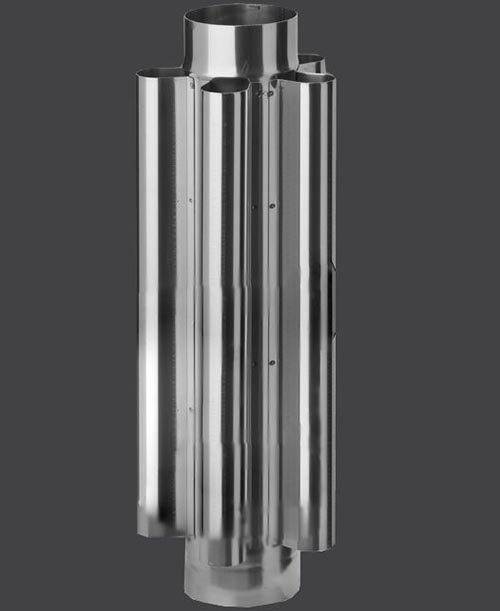

По своей сути, конвектор представляет собой трубу большого диаметра, с наваренными на ней карманами, которые могут быть выполнены из труб меньшего диаметра, прямоугольного металлического профиля или металлических пластин.

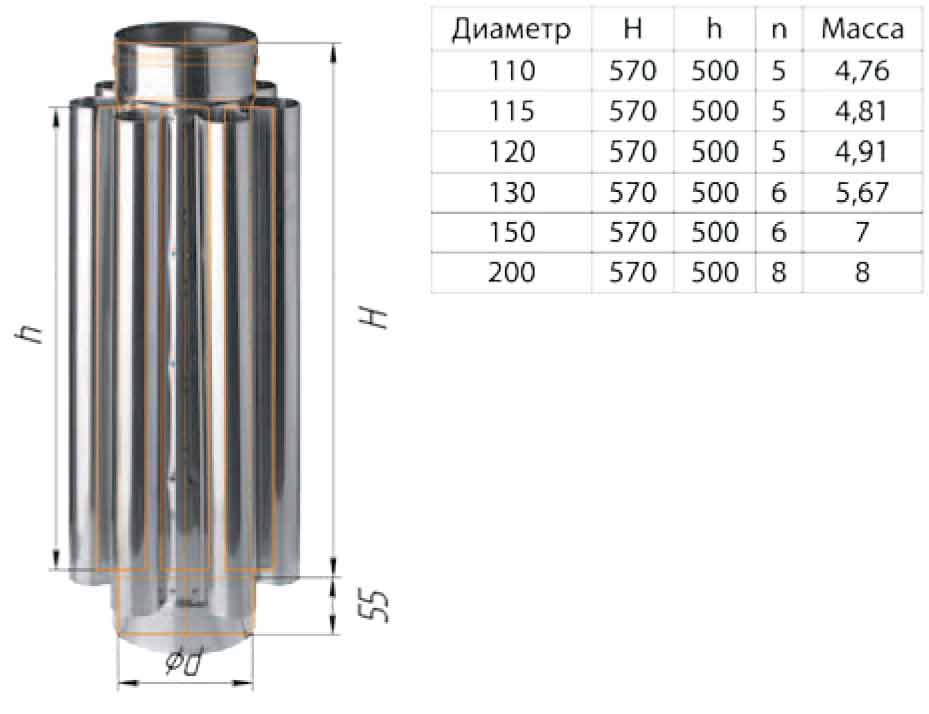

Схема и возможные параметры конвекторов для дымохода печи. Подбираются в зависимости от диаметра трубы

Металлический дымоход конвертор

Сделать дымоход-конвертор из железа под силу тем, кто умеет пользоваться сварочным аппаратом.

Пошаговая инструкция:

Шаг 1. Следует взять трубу диаметром, аналогичным выходящей из печи (обычно она не менее 15 сантиметров), и обрезать ее относительно длины дымоотводной трубы. В среднем это 55 сантиметров.

Заготовка толстой трубы для будущего конвектора печного дымохода из металла

Шаг 2. Нужно взять трубу, диаметр которой 5-7 сантиметров и нарезать ее на 6 частей, размером 45 сантиметров.

Тонкая труба в виде заготовки для будущего конвектора печного дымохода из металла

Шаг 3. Приварить 6-8 получившихся заготовок к основной. Они должны образовывать вокруг нее полный круг.

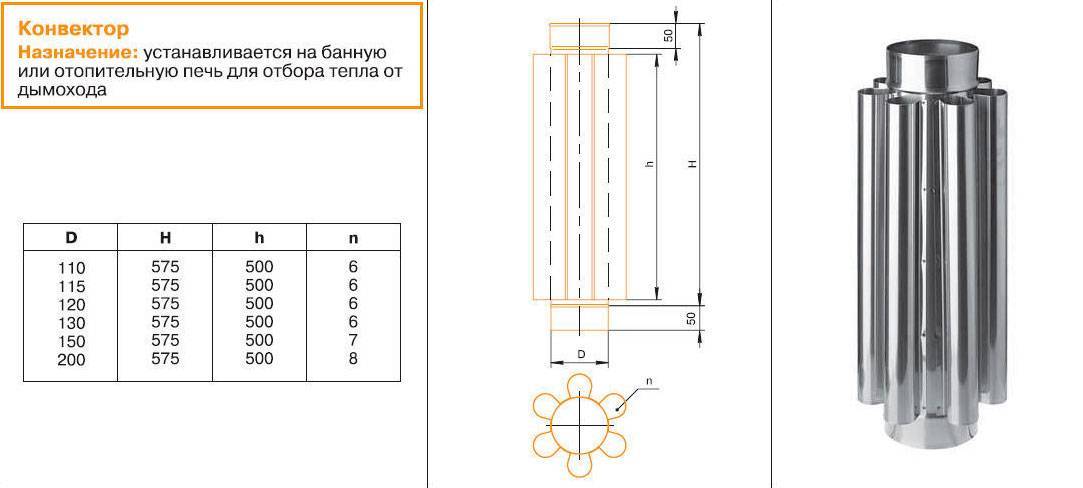

Схема построения конструкции дымохода-конвектора для печной отопительной системы дома или для бани

Шаг 4. Конвектор для дымохода готов.

Готовый вариант конвектора из металла для дымохода, окрашенный в черный цвет для лучшего нагрева

Шаг 5. Следует соединить его с трубами.

Пример соединения труб дымохода с конвектором. В данном случае их два: вертикальный и горизонтальный

Дымоход-конвектор из нержавейки

Этапы создания:

Шаг 1. Нужно приобрести нержавеющую толстую трубу для дымоотвода и лист.

Заготовка трубы из нержавейки для будущего дымохода конвектора

Шаг 2. При помощи клепок прикрепить крупными волнами лист нержавейки к основной трубе.

Заготовка листа нержавейки, которая будет крепиться к трубе для будущего конвектора дымоотводного канала

Шаг 3. Конвектор готов.

Готовая модель дымохода конвектора для трубы, выполненная из нержавейки

Этап 4. Следует соединить его с дымоотводной трубой.

Пример установки дымохода-конвектора для банной печи. Аналогичная система и в отопительной системе

Воздух, идущий от печи по большой трубе, нагревает потоки, попавшие в карман, и выходит наружу уже горячим. Дымоход конвектор своими руками можно сделать, но на рынке предлагается большой ассортимент различных конвекторов, поэтому подобрать наиболее подходящий не составит труда.

Рекомендуем изучить по данной теме также:

Установка керамического дымохода своими руками, советы и рекомендации

Керамические дымоходы — надёжные и долговечные конструкции. Они показывают отличные эксплуатационные качества и прекрасно совмещаются с любым видом топлива. Сейчас мы рассмотрим вариант самостоятельной установки керамической конструкции.

9672 2 0

Строительные нормативы

Трубы допускается прокладывать в наружных стенах здания, но диаметр наружного кожуха не должен быть меньше толщины ограждения. Отклонение по вертикали разрешается не больше 30°, горизонтальное отклонение — 1 м. Делается разделка в местах прохождения трубы через конструкцию перекрытия.

Нормы расстояний дымохода:

• до несгораемых конструкций — 5 см;
• до трудносгораемых (оштукатуренных стен и потолка из дерева) — 25 см;
• до трудносгораемых, обитых листом асбеста и оцинковкой — 10 см, если изоляция выступает за край канала на 15 см с обеих сторон.

Дымоход проверяется на плотность, если при устройстве применяется принцип самостоятельного изготовления. Отверстие окончания дымохода над кровлей закрывается. Если в примыкающих каналах или соседних комнатах скапливается дым, то дымопровод выполнен неплотно или не обособлен.

К дымовым каналам предъявляются требования:

• плотность достаточная, чтобы не пропускать газы и дым;
• диаметр совпадает с выходным патрубком отопительного агрегата;
• при обустройстве применяются разрешенные материалы;
• дымоходы обеспечивают требуемую силу тяги;
• не должно быть засоров, закупорок внутри труб;
• не устанавливаются в области ветрового подпора.

Преимущества устройства и недостатки

Экономайзер обладает рядом достоинств:

• Простота конструкции. Устройство лишено сложных узлов или механизмов, способных выйти из строя.
• Легкость монтажа. Чтобы установить экономайзер, достаточно просто присоединить устройство с двух сторон к системе дымоудаления.
• Экономичность. Экономайзер повышает КПД отопительной системы, поскольку тепло не уходит в трубу напрямую.
• Пожаробезопасность. Внешние элементы экономайзера не будут прогреваться больше, чем основная труба дымохода. Впрочем, выдерживать рекомендованное нормативами удаление от стен и легковоспламеняющихся предметов следует непременно.
• Большой срок службы, при условии, что устройство изготовлено из качественных материалов.
• Малая стоимость.

Несмотря на явную пользу экономайзера, существуют и некоторые недостатки приспособления:

• Незначительное усложнение конструкции отопительной системы.
• Увеличение габаритов дымохода.
• Усложнение процедуры очистки дымохода за счет появление двух дополнительных стыков.

Промышленные дымоходы: особенности и разновидности

Промышленные дымоходы — конструкции, которые входят в состав котельных и используются только для отвода продуктов сгорания посредством естественной или искусственной тяги. Искусственная тяга в таких дымовых каналах обеспечивается за счёт специальных устройств — дымососов и вентиляторов.

Самонесущий металлический дымоход. Такие дымоотводные трубы имеют длину не больше 30 м и могут быть двух типов: одноствольные и многоствольные. Конструкции многоствольного типа включают в себя несколько труб, которые относятся к общему каркасу. Самонесущие стальные дымоходы фиксируются на бетонном фундаменте посредством анкеров.

Такие конструкции теплоизолируются минеральной ватой и в дополнение оснащаются цилиндрическим ободом из металла (обечайкой). Обечайка изготавливается из разных металлов: стали, оцинковки, алюминия. Преимущества самонесущих металлических дымоотводов:

• демократичная цена;
• лёгкость установки.

Из недостатков таких конструкций можно выделить только большую массу, которая затрудняет их транспортировку и монтаж.

Фермовая конструкция. Включает в себя несущую колонну (ферму), а также несколько стволов, которые имеют разные показатели сечения. Показатель сечения вспомогательного ствола в такой конструкции, как правило, не превышает 1500 мм. В свою очередь, несущая колонна изготавливается из профилированной трубы и может быть трёхгранной или четырёхгранной. Высота несущей колонны не превышает 50 м.

Промышленные дымоходы бывают разных типов, но все они выполняют одну функцию — выводят наружу продукты горения

Модуль такой конструкции, посредством которого осуществляется газоотвод, состоит из трёх основных слоёв:

• внутренний слой, резистентный к активным химическим соединениям;
• промежуточный теплоизоляционный слой. В большинстве случаев промежуточный слой представлен минеральной ватой и имеет ширину от 5 до 6 см;
• наружный слой из листовой стали.

Промышленные дымоходы из стали этого типа имеют меньший вес в сравнении с самонесущими конструкциями, однако, их стоимость более высока.

Колонные дымоотводные трубы. Такие конструкции включают в себя обечайку и несколько газовых труб, показатель сечения которых не превышает 1500 мм.

Материал газоотводной конструкции этого типа выбирают в зависимости от того, какими свойствами обладает отводимый газ. Оснащение колонных конструкций теплоизолятором является необходимым условием, несоблюдение которого может нарушить тягу в системе. Такие коммуникации рекомендуется использовать на слабоохраняемых объектах, так как они являются наиболее защищёнными среди всех промышленных дымоходов.

Фасадные газоотводы. Монтаж таких дымоходов производится на готовый фасад котельной, поэтому финансовые затраты в этом случае минимальны. Промышленные дымоходы этого типа производятся из стали определённой марки. Наружный слой таких дымоходов производится из чёрной стали. Дымоход из чёрной стали отличается повышенными прочностными характеристиками, а также резистентностью к высоким температурам, что исключает возможность его быстрого разрушения.

Трубы, подверженные сильной ветровой нагрузке, закрепляют растяжками

Конструкция на растяжках. Такие дымоходы монтируются на растяжках и закрепляются посредством рёбер жёсткости. Ствол в этом случае представлен стальной дымоотводной трубой.

Преимущества конверторных дымоотводов

Достоинства дымоходов конвекторов оценят многие, так как они обладают следующими преимуществами:

• простота монтажа. Конвектор с одной стороны присоединяется к трубе газовой печи, а с другой стороны — к выходящему наружу дымоотводу. Помимо одного в системе может быть установлено два: горизонтальный и вертикальный;
• безопасность эксплуатации. За счет основной дымоотводной трубы все продукты горения выводятся на улицу;
• наличие высокого коэффициента полезного действия. Нагрев помещения происходит достаточно быстро с наименьшими энергозатратами.

Видео: обзор разборного конвектора для дымохода

Дымоход конвертор довольно-таки недорогая конструкция, особенно если сделать ее своими руками, но обладает массой преимуществ и успешно применяется в системах отопления бань, домов и других помещений.

Дымоход-конвектор является неплохой альтернативой радиаторным отопительным приборам. У него простое устройство и много преимуществ. Еще его называют экономайзером. При желании можно сделать такое устройство самостоятельно, что актуально для печек с пониженным КПД. Но перед этим требуется ознакомиться с их принципом работы.

Конвектор своими руками

Для изготовления конструкции в домашних условиях необходимы базовые навыки в работе со сварочным аппаратом, а также знания конструктивных особенностей печи. Изготовление конвектора можно выполнить из следующих материалов:

• оцинкованная и нержавеющая трубы;
• тонкий лист нержавеющей стали или трубки малого диаметра (3-7 см), которые исполнят роль теплообменника.

При сборке необходимо придерживаться следующей инструкции:

1. Для начала требуется подобрать изделие, соразмерное по диаметру с трубой дымохода, и подогнать его по длине.
2. Далее берется заготовка с внутренним сечением 3-7 см и делится на 6 частей по 45 см длиной.
3. Полученные куски приваривают к основному отрезку, обеспечив его «ребрами». Для этой цели можно использовать изогнутый лист металла.
4. Далее конструкцию оборачивают листовым материалом или вставляют в оцинкованную трубу подходящего диаметра. В верхней и нижней части конвектора выводятся патрубки для подачи и выпуска воздуха.
5. В завершение следует соединить готовую конструкцию с отверстиями для циркуляции кислорода.

После сборки конвектора рекомендуется выкрасить его в черный цвет, это позволит обеспечить лучший нагрев. Для придания эстетичного вида самодельной модели можно закрыть ее, используя декоративную накладку. Собственноручно собранный конвектор не требует больших затрат. Он будет служить на протяжении длительного периода времени, обеспечивая теплом смежные помещения.

Натрубные отопители предназначены для ускоренного нагрева соседних с отапливаемым помещений за счет отбора тепла от уходящих дымовых газов, а также для защиты от жесткого инфракрасного излучения, исходящего от дымовой трубы. Применяется с банными печами.

В серийном выпуске представлены две модели конвекторов — «Отопитель натрубный-1» и «Отопитель натрубный-2», для одного и для двух смежных с отапливаемым помещений соответственно.

Отопитель натрубный представляет собой модуль трубы высотой 0,65 м или 1,0 м. Диаметр внутренней трубы 115 мм, наружного кожуха — 220 мм. На патрубки отопителя устанавливаются воздуховоды для циркуляции воздуха смежного помещения диаметром 115 мм, что обеспечивает ускоренный прогрев воздуха в смежном помещении.

Комплектуются трубами диаметром 115 мм, длиной 500 мм из нержавеющей стали толщиной 0,5 мм и круглыми декоративными накладками. В комплект отопителя для одного смежного помещения входят по две трубы и по две накладки. В комплект натрубного отопителя для двух смежных помещений, имеющего угловую форму, входят по четыре трубы и по четыре накладки.

Долговечность достигается благодаря использованию в производстве высоколегированных коррозионостойких жаростойких сталей с содержанием хрома не менее 13% (AISI 409, 430). Толщина внутренней трубы 1 мм, наружного конвектора — 0,5 мм.

В серийном производстве отопитель натрубный выпускается диаметром 115 мм, который используется в большинстве банных печей.

Отопители натрубные специально созданы и идеально подходят для банных печей TMF, но также могут использоваться с любыми другими похожими изделиями.

Дымоход-конвектор — это хорошая альтернатива радиаторным отопительным приборам. Он обладает массой преимуществ и имеет простое устройство. Его не сложно сделать своими руками.

Конвекторы по способу нагрева

По способу нагрева конвекторы бывают водяными, газовыми и электрическими. Водяные конвекторы заменили батареи и радиаторы. В отличие от них в водяном конвекторе не образуются воздушные пробок. Благодаря работе вентилятора, скорость теплых потоков увеличивается, и прибор нагревается до максимальной температуры за рекордные 15 минут.

Электрический конвектор

При подключении к электропитанию конвекторы электрические бытовые начинают действовать как масляный обогреватель с плоским корпусом. В этом корпусе нагревается спецэлемент с металлическими пластинами. Спецэлемент расположен в кожухе из алюминия. Через нижнюю часть конвектора холодный воздух поступает к тэну, прогревается до нужной температуры и поступает в комнату через решетку, расположенную вверху. Существуют электрические конвекторы с керамическим нагревательным элементом.

Керамический конвектор

Многие предпочитают купить конвектор керамический, так как дольше служит и имеет эстетический вид. Вообще от того каким нагревательным элементом (ТЭНом) снабжен конвектор зависит его долговечность, эффективность, энергосбережение и соответственно стоимость. Приборы с самой низкой ценой имеют тэну в виде открытой спирали. Такие приборы не безопасны. Спираль может нагреться до 150 градусов. И если на нее оседает пыль, то это может вызвать как минимум запах гари, а может и стать причиной пожара. Если же тэн для конвектора изготовлен из керамики, то это отразится на стоимости конвектора. Стоить он будет на порядок дороже, зато и прослужит дольше.

Газовый конвектор

Самый простой способ монтажа у газовых конвекторов. Если они без вентилятора, то им не требуется электричество. Работать могут от природного и сжиженного газа. Но им требуется дымоход конвектор, чтобы отводить продукты сгорания наружу. Можно подключить трубу либо к общему дымоходу, либо организовать собственный дымоотвод.

Принцип работы газового конвектора основан так же на циркуляции воздуха. Холодный воздух нагревается в закрытой газовой камере до нужной температуры отопления подача тепла производится прямо в комнату. Газовые конвекторы имеют массу преимуществ, кроме легкости монтажа они полностью безопасны в работе и имеют очень высокий КПД.

Создание из нержавейки

Многие выбирают именно этот вариант, так как тут не нужно обладать специализированными навыками. При монтаже не требуется сварка. Желательно брать пищевую сталь из нержавейки, которая отличается устойчивостью к агрессивным средам, высокой температуре. Материал прослужит длительный срок. Для создания дымохода из нержавейки выполняют следующие шаги:

1. Для дымоотвода берут толстую нержавеющую трубу, а также лист из этого же материала.
2. Лист нержавейки прикрепляют к центральной трубе, используя для этого клепки. Лучше всего закреплять крупными волнами.
3. Остается получившийся конвектор соединить с дымоотводной трубой. Снаружи готовый экономайзер требуется обработать печным лаком.

Дымоход-конвектор:

При таком устройстве воздух будет идти по центральной трубе, нагревая потоки, попадающие в карман. Наружу они будут выходить горячими. При установке любого экономайзера нужно помнить и про общие рекомендации:

1. Устройство всегда располагают у дымохода в нижней части.
2. Рядом не должны находиться предметы, способные легко воспламеняться.
3. В случае с водяными экономайзерами требуется достаточная мощность — вода должна прогреваться до 250°C, иначе тепла будет недостаточно.

Если же нет времени заниматься созданием устройства самостоятельно, то всегда можно подобрать на рынке готовый подходящий вариант

Но нужно обязательно обращать внимание на все стыковочные узлы — сварка должна быть надежной, нигде не должно болтаться отходящих патрубков. Если же на поверхности видны разводы, пятна, то это указывает на использование низкокачественной стали

Виды конвекторов

Подвод чистого воздуха требуется для работы приточно-вытяжной вентиляции. Сила тяги выводит продукты сгорания за пределы строения, затягивает чистый воздух в канал дымохода. Функционирование дымоотвода зависит от температуры наружного воздуха и степени нагрева дыма, высоты трубы над кровлей и других условий. Оборудование для вывода угарных газов подразделяется на виды:

• система для обогрева одного помещения — дымоход-1;
• устройство для отопления в соседних секторах дома — дымоход-2.

Конвектор на дымоход-1 применяется для эффективного обогрева 1 комнаты. Установка используется в частных строениях, саунах и банях для альтернативной замены водяного отопления, электрических нагревателей. Стандартная высота находится в пределах от 70 до 100 мм.

2 коаксиальных патрубка предусмотрены в конструкции дымопровода-2. Они отходят от центрального канала и протягиваются через стеновые отверстия в соседние комнаты. Отводы обогревают воздух в качестве отопительных радиаторов. Берутся заводские изделия с диаметром внутреннего канала в диапазоне от 105 до 115 мм, наружный диаметр находится в пределах от 215 до 305 мм.

Конвектор модернизируют для улучшения теплового обмена между воздухом в помещении и трубой. Листы нержавейки привариваются к наружному корпусу, иногда их заменяют трубами диаметром от 30 до 50 мм. Нагретый воздух задерживается в карманах и эффективнее передает тепло.

Особенности дымоходного экономайзера

Чтобы понимать его принцип работы, особенности, нужно знать детали строения. Итак, основные составные части подобных конструкций, состоят из:

• Внутренней трубы, толщина стенок которой редко превышает 1 мм. (через неё проходят газы)
• Внешней трубы, служащей кожухом для всего теплообменника. Здесь толщина металла уже порядка 0,5 мм.

Конвектор устанавливается, как так называемый стартовый «полюс». Длина подобного модуля может достигать от 500 мм. до 1000 мм. Чтобы понимали, чем длиннее сам модуль, тем быстрее будет происходить отдача тепла, причем от большей части. Такие конструкции, с размерами около 100 см., отлично подходят для больших зданий, коттеджей и домов. А вот, в пределах 50 см. модули, по своим характеристикам и темпам отдачи тепла, подходят для небольших домиков, где низкие потолки. Чтобы вы понимали сам экономайзер не проводит углекислый газ он функционирует только за счет того воздуха который нагрел сам дымоход, выводя отработанные газы.

Конструктивные особенности прибора могут отличаться, к примеру, может быть один из простых, когда состоит из конвективных отверстий либо специальной корзины, куда складывается кирпич. В основном, второй тип моделей используется для банных комплексов. Мало кто знал, однако есть разделение моделей по количеству отапливаемых помещений, к примеру, два выходящих патрубка обеспечивают прогрев одного помещения, четыре патрубка для двух комнат и так далее.

Кроме того, важный момент в функционировании любой системы трубы на дымоход, играет конструкция, требуется проводка через стены, перекрытия. Проводится через специальные отверстия, дополнительно изолированные, с помощью базальтовой ваты.

Кроме того, особенности эксплуатации подобных систем требуют надёжной фиксации и герметизации всех швов. Поэтому при монтаже желательно использовать герметик, учитывайте при покупке его характеристики, он обязательно должен быть жаростойким и переносить перепады температуры, хотя бы до 250 градусов.

Виды конвекторов

Дымоходы-конвекторы могут использоваться для обогрева как одного помещения, в котором находится котёл или печь, так и смежные комнаты. В соответствии с этим можно выделить две разновидности оборудования:

• дымоход-конвектор-1 – устройство для отопления;
• дымоход-конвектор-2 – оборудование для прогрева воздуха в двух соседних помещениях.

Дымоход-конвектор-1 первого типа используется для повышения эффективности обогрева одного помещения. Его чаще всего устанавливают в загородных домах и банях в качестве альтернативы водяному отоплению или электрическим конвекторам.

Дымоход-конвектор-2 состоит из центральной трубы, от которой в разные стороны отходят по два коаксиальных горизонтальных патрубка. Их проводят через отверстия в стенах в смежные помещения, где выполняют функцию радиаторов отопления.

Средняя высота одинарного дымохода-конвектора составляет 65-100 см, диаметр внутренней трубы – 110-115 мм, а наружного металлического кожуха – от 220 до 300 мм.

Для увеличения площади конвектора к наружному кожуху привариваются листы нержавеющей стали или металлические трубы меньшего диаметра, между которыми образуются воздушные карманы. Проходящий через них воздух нагревается и смешивается с остывающим воздухом в помещении. Таким способом происходит постоянный теплообмен между дымоходом и комнатой.

Современные возможности конвекторов

Среди предложенных систем встречаются разнообразные модели, различающиеся конструктивными особенностями и эксплуатационными характеристиками. Их объединяет только источник получения теплоресурса, а именно дымоход. Для того чтобы сделать полноценный выбор, необходимо подробно ознакомиться с качествами существующих моделей.

Конвекторные устройства

Конвектор предложен в виде приспособления, производящего теплообмен, его устанавливают непосредственно над отопительным агрегатом или печью. Основная роль подобного устройства заключена в повышении скорости нагрева помещения. Эти установки используют для подачи теплого воздуха в добавленные площади.

Такие конструкции имеют дополнительную полезную характеристику – они блокируют воздействие инфракрасных лучей, исходящих от дымохода.

Конвекторы создают из специальной высоколегированной стали, имеющей достаточный запас прочности и обладающей устойчивостью к воздействию высоких температур. Также этот материал проявляет сопротивление коррозии и не реагирует на влияние химических факторов.

Модели конвекторов подразделяют на два основных типа. Первая группа предназначена для доставки теплого воздуха в одно помещение, а вторая рассчитана на отопление 2 смежных комнат. Конструкция этого аппарата представлена в виде трубы, надетой поверх дымохода. Специальный канал позволяет забирать холодный воздух и в разогретом виде поставлять его в отапливаемое помещение.

Модульные конструкции

Модульные модели обладают наиболее продуктивным действием, они находят применение в частных строениях или банях. Отличием данной системы является множество составляющих, из которых собирается общая модель. Эта особенность открывает широкие возможности для создания конструкции, которая подстраивается под имеющуюся конфигурацию дымохода.

Основным элементом в данной системе является сендвичная труба, которую монтируют при помощи дополнительных фасонных фрагментов. Устроено такое изделие в виде 2 контуров, разъединенных слоем термоизоляции. Внутренняя составляющая изготавливается из нержавеющей стали – она обладает теплоустойчивыми характеристиками, а наружный слой делают из оцинковки.

Теплоизоляцией для сендвичных труб служит базальтовая вата, способная выдерживать нагрев в пределах 1000 градусов.

Срок эксплуатации модульной системы составляет от 10 до 12 лет. В случае выхода из строя одного элемента его легко можно заменить новым. Наиболее практичными модульными конструкциями считают эмалированные дымоходы черного цвета. Они обладают целым рядом ощутимых преимуществ:

• особой устойчивостью к режиму повышенной температуры;
• невосприимчивостью к кислотной и щелочной среде;
• пожароустойчивостью, увеличивающей срок эксплуатации;
• эстетическими показателями внешнего вида.

Модульная конструкция позволяет выгодно использовать даже самые недоступные участки дымоходной трубы, увеличивая общий КПД агрегата.

Горизонтальные конструкции

Существует 2 способа установки систем – в вертикальном и в горизонтальном положении. В большинстве случаев избирают первое, однако второй вариант позволяет осуществлять забор тепла с наибольшей эффективностью.

Но рассматриваемые системы имеют определенные минусы. Во избежание засоров их следует монтировать в четком соответствии со строительными нормативами. В такие системы встраивают вспомогательные окна для осуществления периодических чисток. Смотровые отверстия также должны позволять контролировать состояние засоренности канала.

Еще существуют гибридные конструкции, объединяющие вертикальные и горизонтальные системы. Такое расположение позволяет наиболее эффективно использовать энергетический ресурс дымохода, увеличивая его производительность.

Устройства для мангалов

Данные установки подходят к печам, предназначенным для приготовления пищи, и бывают 2 типов в связи с конструктивными особенностями. Первые устроены в виде ящика прямоугольной формы с открытым верхом. В нижней части конструкции расположены специальные отверстия для забора воздуха.

Вторая модель отличается регулирующими задвижками, позволяющими контролировать приток нагреваемого газа. Вытяжки данных систем состоят из куполообразного колпака до 1,5 м в диаметре и трубы, которая стыкуется с его верхней частью. При выборе модели для подобной печи следует учитывать ее конструктивные особенности.

Преимущества и недостатки

Конвекторный дымоход обладает рядом значимых эксплуатационных преимуществ:

• Доступная цена.
• Легкая сборка и монтаж.
• Низкая пожароопасность.
• Защита от ИК излучения и угарного газа.
• Высокий КПД отопительной системы за счет снижения объемов топлива и организации удержания попадающего в трубу тепла внутри помещения.
• Регулирование степени прогрева путем перекрывания конвекционных отверстий (возможно при выборе соответствующих моделей экономайзера).
• Долговечность изделия при условии правильного выбора его конструкции и высокого качества использованных в производстве материалов.

Среди недостатков использования экономайзера при организации отопительных систем следует отметить:

• Необходимость постоянно оберегать патрубки изделия от соприкосновения с легковоспламеняющимися предметами.
• Усложнение процесса чистки систем газоотведения во всей конструкции дымохода.
• Увеличение занимаемого отопительной системой пространства.
• Необходимость обеспечить дополнительную циркуляцию воздушных масс в смежных отапливаемых помещениях.
• Отделка прилегающих к конвекторной системе стен должна осуществляться заранее с учетом максимально рекомендованного с точки зрения пожаробезопасности расстояния от экономайзера до перекрытий. В противном случае ремонт может потребовать полного демонтажа и переустановки конвектора.

Очевидно, что в случае необходимости регулярно отапливать одно или несколько помещений печью с низким КПД преимущества экономайзера сполна покроют возникающие при его установке и эксплуатации неудобства. Невысокая же стоимость устройств данного типа позволит использовать их даже в отопительных проектах с низким бюджетом.

Строительные нормативы

Выбор и монтаж экономайзера должен осуществляться при соблюдении требований действующих нормативов, в частности:

• СНиПа 23-01-99 “Строительной климатологии”.
• СНиПа 41-01-2003 “Отопление, вентиляция и кондиционирование”.
• СНиПа 42-01-2002 “Газораспределительные системы”.
• СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб».
• ППБ 01-03 «Правила пожарной безопасности в Российской Федерации», а также других действующих документов, регламентирующих монтаж и эксплуатацию дымоходов конвекторного типа в обустраиваемом типе строений.
