Дымоход для газовой колонки в квартире и частном доме

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

при установке на плоской крыше расстояние не должно быть меньше 500 мм;
в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

направление с поворотом в 90 или 45 градусов;
вертикальное направление;
горизонтальное направление;
направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
высота идеального дымохода имеет высоту не меньше 5 метров.

Выбор материала трубопровода

Отправляясь за покупкой вытяжной трубы, нужно тщательно изучить условия монтажа, знать модель газовой колонки, диаметр патрубка дымоудаления и необходимые длины участков трубопровода. Желательно запастись схемой расположения водонагревателя с указанием всех расстояний, это поможет лучше ориентироваться при выборе необходимых элементов и при необходимости получить консультацию специалиста.

Согласно СП 60.13330.2012 соединительные и дымовые трубы должны быть изготовлены из негорючих материалов с эквивалентной шероховатостью внутренней поверхности не более 1,0 мм. Кроме того они должны быть плотными с классом герметичности В и не допускать подсосов воздуха на соединениях и в местах примыкания к дымовому каналу. Рекомендуется применение таких материалов как керамика и нержавеющая сталь.

В СП 42-101-2003 допускается использование кровельной или оцинкованной стали с толщиной от 1 мм и более, гибких металлических гофрированных труб и унифицированных элементов, поставляемых в комплекте с агрегатом.

Очень важно, чтобы материал вытяжной трубы был стойким к коррозии, так как конденсат может довольно быстро ее разрушить. Чем более гладкой будет внутренняя поверхность, тем меньше сажи на ней соберется. Шероховатость наружной поверхности не нормируется, но с точки зрения удобства проведения уборки более гладкий материал для соединительной трубы будет практичнее

Шероховатость наружной поверхности не нормируется, но с точки зрения удобства проведения уборки более гладкий материал для соединительной трубы будет практичнее.

Тем не менее, довольно популярны для подключения газовой колонки к дымовому каналу гофрированные трубы. С ними легко работать, и они очень удобны в стесненных условиях. Их применение позволяет успешно огибать препятствия и осуществлять скрытый монтаж, пряча оборудование в шкафчики и закрывая трубопровод съемными панелями.

Основным недостатком гофрированных труб является возможность прогорания под воздействием высоких температур. Поэтому в целях пожарной безопасности рекомендуется применять гофру из нержавеющей стали, а не более дешевую алюминиевую.

Оцинкованная сталь толщиной 1 мм является вполне приемлемым материалом, но существует мнение, что при сильном нагреве оцинковка может выделять вредные вещества. Соответственно ее применение нежелательно для моделей с высокой температурой уходящих газов.

Довольно хорошо себя зарекомендовали вытяжные трубы из стали с покрытием жаростойкой эмалью. Белые блестящие трубы довольно симпатично смотрятся на кухне и способны вписаться почти в любой интерьер.

Идеальным материалом с точки зрения долговечности, эстетичности и соблюдения всех требований является нержавеющая сталь. Ей не грозит ни коррозия, ни прогорание, ни скопление пыли, ни случайные повреждения. Вполне закономерно он оказывается самым дорогим.

Виды вытяжных труб

Для нормальной работы котла или газовой колонки требуется организация дымохода. В частных домах чаще всего прокладывается основательная шахта из кирпича и бетона. Если таковой нет в многоквартирном доме, то в стене проделывается отверстие, куда подводится труба отвода.

В качестве соединительного элемента между колонкой и отверстием дымоотвода служит труба из таких материалов:

Стальная оцинкованная. Жаростойкая и надежная благодаря дополнительному покрытию из эмали. Недостатком конструкции является быстрое скопление конденсата за счет разницы температур снаружи и внутри. Избежать этого можно за счет утепления;

Эмалированная. Гладкая поверхность изделия позволяет эффективно отводить дым, снижает уровень шума и уменьшает скопление копоти;

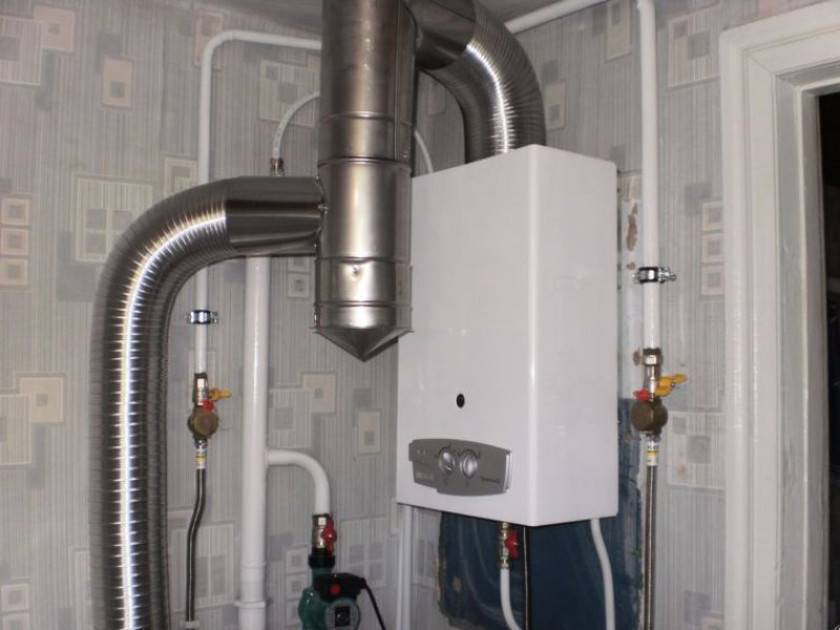

Гофрированная труба для газа. Гибкая конструкция позволяет не прибегать к дополнительным наращиваниям и соединениям. Недорогой и мобильный материал.

Корпуса гофры — цилиндр, элементы скреплены замковым швом. Проволока играет роль армирующего элемента, придает изделию гибкость и эластичность.

Гофротруба бывает двух видов:

Из нержавейки. Это самый эффективный вариант для подключения к колонке. Нержавеющая конструкция выдерживает высокотемпературный нагрев до 900 градусов, а также кислотную среду. Толщина: 0,12–1 мм. Труба не теряет целостности при изгибах в любую сторону, поэтому позволяет выполнить подключение без дополнительных переходников;

Алюминиевая. Подобные материалы не запрещены для подключения к газовому оборудованию. Однако, как показывает практика, алюминий не выдерживает температуру более 500 градусов. Если загорится сажа, то труба прогорит, а продукты сгорания попадут в помещение.

Что учитывать при выборе трубы для дымохода:

Количество отводов продуктов сгорания;
Мощность техники;
Разницу в температуре между внутренним нагревом и внешней средой;
Высоту установки.

Особенности устройства дымохода

Вентиляционная система для удаления отработанных продуктов сгорания и обеспечения притока воздуха в помещении имеет одинаковое устройство, будь то вытяжка из гофры для газовой колонки или основательный кирпичный дымоход. Дымовая труба должна состоять из следующих деталей:

Проходной патрубок.
Труба для отведения продуктов сгорания.
Переходник для соединения предыдущих деталей между собой.
Обжимные хомуты и крепежные кронштейны.
Телескопические трубки.
Тройник с регионом отверстием для удаления конденсата.
Отводы.
Конусный наконечник.

Все детали можно присоединить поочередно самостоятельно, не нарушая технику безопасности, пользуясь специальными негорючими материалами. Но лучше обратиться к профессионалам.

В чем же все-таки отличаются между собой дымоходы? Материалом, из которого изготавливаются детали, выбором метода установки трубы и геометрией вентиляционных шахт.

Сделать самому или заказать?

Покупая дымоход газовой колонки у популярного производителя, следует понимать, что это высокое качество, соответствие нормам СНиП, учет всех монтажных нюансов. При этом все комплектующие стоят недешево, а покупка целиком конструкции сильно ударит по семейному бюджету.

С целью экономии многие умельцы принимают решение делать дымоходную систему для колонки газового нагрева воды своими руками, используя металлопрокат или листы стали, самый простой строительный инструмент и базовые знания.

Какой дымоход выбрать для газовой колонки?

Прежде чем выбрать и установить дымоход, следует тщательно изучить доступные монтажные конструкции. Возможно, внутри стен уже существует вентиляционная система из металла, асбеста или кирпича. При наличии таковой достаточно закрепить на обогревателе выходной патрубок, подключить трубу нужного диаметра и вывести в канал.

Если приходится устанавливать дымоходную магистраль с самого начала, появляется возможность выбора наиболее подходящей:

Для прокладывания внутри помещения и вывода через перекрытие на крышу достаточно самых простых стальных труб.
Если подразумевается вывод вертикального участка через стену и основная часть дымохода будет располагаться на улице, вместо того чтобы оснащать дымоход утеплителем, лучше приобрести сэндвич-трубы. Они полностью готовы к сборке и предназначены для сложных условий эксплуатации.
В случае подключения к системе вывода продуктов горения газового котла диаметр каналов нужно увеличить так, чтобы обеспечить качественное функционирование обоих агрегатов. Но лучше оборудовать отдельные магистрали.
Коаксиальный дымоход выбирают в соответствии с выходным диаметром патрубка на колонке. Остальные характеристики относительны, так как управление воздушными массами происходит принудительно.

Изготовление и установка дымохода своими руками

Изготовление дымоходов своими руками необходимо реализовывать строго в соответствии с нормами и требованиями пожарной безопасности. Желательно предварительно проконсультироваться со специалистами.

Каналы следует делать из прочных, устойчивых к коррозии, водонепроницаемых и огнеупорных материалов, отличающихся гибкостью, податливостью наряду с долговечностью. Лучше всего для этих целей подходит нержавеющая или оцинкованная сталь.

На первом этапе изготовления рекомендуется создать чертеж будущей конструкции в масштабе, чтобы в последующем можно было проверить ее работоспособность в плане пожаробезопасности. Кроме того, рисунок поможет вычислить количество необходимого материала и дополнительных элементов.

При расчете обязательно учитываются такие нюансы:

Сечение канала не должен быть меньше выходного патрубка.
При прокладывании магистрали позволяется образование углов и поворотов. Их количество не должно превышать 3.
При наличии горизонтальных участков длина каждого по отдельности должна быть не более 1 м.
Если необходим уклон трубы, максимальный допустимый угол при этом равен 30°.

Приступают к изготовлению воздуховыводящих каналов:

Из листов стали вырезают заготовки нужного размера с учетом небольшого зазора для загиба и стыковки краев стенок.
Края предварительно очищаются от стружки. Затем изделие выгибается в нужную форму, края в месте стыковки отгибаются навстречу друг другу для формирования паза.
После стыковки соединительную линию можно спрессовать молотком, воспользоваться заклепками или сварочным аппаратом.

Какой материал выбрать для кухни с газовой плитой?

От пригорания пищи не застрахована ни одна хозяйка, поэтому дым и копоть при готовке – дело обычное. Однако те, кому приходится пользоваться газовой плитой, хорошо знают, что открытое пламя может дымить само по себе. Причиной образования сажи служит неполное сгорание газа при наличии разного рода неисправностей: засора форсунок, деформации рассекателя.

Ответ на вопрос, какой потолок сделать на кухне с газовой плитой, прост. Отделочный материал должен легко отмываться от загрязнений. В остальном выбор зависит от параметров помещения. При невысоких потолках правильным решением станет окрашивание. Если условия позволяют, можно установить натяжную конструкцию.

Составляющие элементы дымоотводной системы ↑

Составляющие элементы дымохода

Зонт (защитный конус) — верхний элемент дымоотвода.
Дымовая труба — следующая часть конструкции после защитного конуса. Существует исполнение с теплоизоляционным слоем или без такового.
Проходной патрубок – необходим для изоляции предыдущего элемента от стены дома.
Кронштейны – необходимы для закрепления дымовой трубы.
Стяжные хомуты — соединяют стыки труб.
Тройник – необходимы для перехода от газовой колонки к дымовой трубе.
Ревизионное окошко – позволяет контролировать состояние дымоотводной трубы.
Сборник конденсата, который скапливается в результате работы дымохода.

Дымоходы колонок и газовых котлов – нормы и особенности установки

Если у вас в частном доме есть колонка или газовый котел, вы несете полную ответственность за использование теплогенерирующего прибора. Сотрудники газовой службы предъявляют к вводимой в эксплуатацию газовой технике суровые требования. Не соблюдая эти требования, получить разрешение на подключение оборудования к газу вам не удастся. Рассмотрим правила установки дымоходов газовых котлов и колонок собственными силами.

Современные дымоходы – виды и отличия

Выбирать размер, определяться с диаметром и устройством дымохода следует, учитывая тип выбранной отопительной техники. Теплогенерирующий газовый прибор всегда имеет высокий КПД. В связи с этим продукты горения, движущиеся по системе дымоудаления, отличаются сравнительно невысокой температурой – обычно она не превышает более 200 гр. Цельсия.

Дымоходы для газовых котлов могут быть:

– Одноконтурными из нержавейки. Преимущества: простота установки и невысокая цена. Дымоход прокладывают с помощью цилиндрических одноконтурных труб. Такие конструкции можно монтировать только изнутри;

-Сэндвичами из нержавейки. Использовать сэндвич-системы также не запрещено газовиками. В этом случае у каждой трубы будет по нескольку стальных слоев и прослойка из изоляции. Решение подходит и для наружной, и для внутренней схем монтажа;

– Гибкими из нержавейки. Прибегают к помощи металлических гофрированных труб, отличающихся повышенным уровнем гибкости. Возможен монтаж дымохода сложной конфигурации;

– Коаксиальными. Установка коаксиального дымохода – самый современный и безопасный метод удаления продуктов горения. Конструкция представляет собой две трубки, вставленные друг в друга. Дым выводится наружу по внутреннему контуру. В топку воздух поступает принудительно по внешнему контуру.

Важно! Перед покупкой того или иного дымохода, следует ознакомиться с его инструкцией. Именно здесь указана рабочая температура, выдерживаемая трубой, оптимальный диаметр, требования к материалам канала системы.

Как разместить?

Безопасность эксплуатации отопительной газовой техники зависит от того, насколько качественно выполнена установка канала дымоудаления. Прокладкой труб и подключением системы должны заниматься профессионалы! Их рекомендации следующие:

– Прокладывать каналы дымоудаления следует внутри системы. Используйте внутренние капитальные стены сооружения;

– Размер вводного патрубка котла должен быть равен диаметру трубы дымохода. Откажитесь от применения изделий диаметром меньше/больше. В противном случае максимальная герметизация элементов невозможна;

– Минимум 5 сантиметров должно оставаться между негорючей отделкой стен и внешней стеной трубы. При отсутствии огнезащиты на стене, расстояние увеличивается в 5 раз. Для защиты стен можно использовать листовой металл или асбест;

– У участка трубы, на котором выполнено соединение с газовой отопительной техникой, должна быть вертикальная ориентация в пространстве. Вертикальный сегмент дымохода не должен быть короче 0,5 метров;

– Выполняйте установку конструкции четко по вертикали. При этом правильный монтаж допускает наличие уклона до 30 сантиметров. Осуществляя прокладку, можно создать не больше трех поворотов конструкции. Величина общей протяженности горизонтальных поворотов не должна быть более одного метра;

– 5 метров минимум – показатель общей длины дымохода, работающего на газу. Возвышаться над уровнем кровли он должен на полметра-метр минимум;

– Наличие элемента с окошками для ревизии – обязательное условие. Кроме того, в конструкции должен быть сборник для конденсата, а также тройник. При отсутствии любого из этих элементов, монтаж запрещен.

Важно! Для того, чтобы дымоход мог эффективно функционировать, соединения сегментов труб должны быть максимально герметичны. Осуществляя установку системы, следует использовать термостойкий герметик и стальные хомуты.

Нормативные требования

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской) кровле – не менее 200 см.

После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

Вентиляция, проводимая в стене либо перегородке, обязательно должна быть изолирована негорючим материалом. Каждое отопительное устройство должно быть снабжено отдельной дымоотводной трубой.

Бывают ситуации, когда в виде исключения к одной вытяжной трубе могут подсоединяться два устройства, в частности:

Два отопительных газовых котла, расположенных на одном этаже.
Две газовые колонки, в том случае, когда продукты сгорания в них будут находиться на расстоянии более 75 сантиметров друг от друга, и поступать в дымоход на разных уровнях.

При монтаже вытяжки должны соблюдаться следующие условия:

Материалы, используемые при установке, должны быть негорючими.
Герметизацию стыковочных зон необходимо производить термоустойчивыми составами.
В дымоходной конструкции следует использовать не более трёх колен.
Должна сохраняться целостность труб.

Так как вытяжная труба транспортирует продукты горения газа, она должна отвечать требованиям, предъявляемым к дымоходным системам. Иначе сложно избежать загазованности помещения, что чревато отравлением угарным газом.

Количество поворотов трубы для газовой колонки должно быть не больше 3

Действующими нормативами регламентированы следующие пункты, касающиеся дымоудаления от бытовых газовых колонок:

запрещается прокладка вытяжной магистрали через жилые помещения;
в случае прохождения соединительной трубы через неотапливаемое помещение требуется теплоизоляция;
расстояние между воздуховодом и поверхностью потолка/стены из негорючих материалов – от 5 см;
между трубой и сгораемой, трудносгораемой поверхностью выдерживается расстояние от 25 см. В условиях принятия защитных мер допускается сокращение дистанции до 10 см;
в новых зданиях допускается протяженность дымоотвода в пределах 3 м, в остальных случаях – до 6 м;
количество поворотов канала дымоудаления – не более 3 с сохранением изначального сечения трубопровода в местах изгиба;
в горизонтальных участках предусматривается уклон в сторону агрегата;
по требованиям СНиП запрещается подключение газоотвода к вентиляционной шахте, так как это чревато последствиями в виде отравления жильцов угарным газом.

Внизу вертикального канала оборудуется карман глубиной 250 мм для ревизии, лючок всегда должен быть доступен для чистки и обслуживания.

Требования пожаробезопасности и СНиП прописывают четкие нормы высоты, диаметра, пропускной способности каналов и правил установки дымоходов.

Для обеспечения природной тяги длина конструкции должна достигать 5 м. Если цифра меньше, рассматривают установку вентилятора или продление дымохода максимально вверх.

При проектировании обязательно рассчитывается сила тяги, которая обеспечит быстрый вывод продуктов горения и поддерживание оптимального горения газа. В соответствии с нормами это должно быть 1,5 м³/час, а скорость воздушного потока равна 18-20 м/с.

Кроме того, четко прописана необходимая высота над коньком, дальность расположения от электрических линий и соседних построек, тип изоляционных и защитных прослоек и т.д. Все эти факторы учитываются на стадии проектирования инженерами и соблюдаются во время монтажа.

Монтаж

Устанавливать вытяжку необходимо предельно внимательно

Очень важно правильно выполнить все расчеты, чтобы избежать попадания в помещение вредных веществ

Основные правила установки:

правильное определение диаметра вытяжки и длины труб: очень длинные могут стать причиной слабой тяги;
учет мощности агрегата: чем она больше, тем сильнее потребуется тяга;
соблюдение техники безопасности во время монтажа: конструкция должна быть целостной, чтобы газ через неё не просачивался.

Любые нарушения правил установки вытяжки проявятся сразу или спустя некоторое время. Необходимо помнить, что газовая техника, при необдуманной эксплуатации, может стать причиной нанесения серьёзного вреда как владельцу частного дома, так и его соседям.

Процесс монтажа вытяжной трубы

Длина дымовых труб для газовых колонок и котлов имеет определённые ограничения. Общая длительность горизонтальных участков для жилых объектов нового типа не должна быть больше 3 метров, а для зданий старого типа – до 6 метров. Входные и выходные отверстия всех соединяемых элементов системы должны соответствовать друг другу.

Установка гофрированных труб производится без использования переходников. Их обвязка и соединение с колонкой производится металлизированным скотчем, а обеспечение герметичности при монтаже – посредством специального герметика. Гофрированная труба от колонки в дымоход предельно растягивается для предотвращения шумовых эффектов.

Устройство дымохода в квартире

При монтаже и присоединении газового водонагревателя в квартире появляются некоторые нюансы, с коими не столкнешься в частном доме. К примеру, в многоквартирных домах редко можно встретить дымоходную шахту, только вентиляционные. А к ним подключать выход газов от проточного нагревателя нельзя, хотя многие жильцы так и делают. А разные инспекции попросту закрывают на это глаза.

Присоединение к вентиляционной шахте

Возникает вопрос – как правильно произвести установку и подсоединение дымохода от колонки, если нет специального канала в стене? Самое верное решение, позволяющее вам спать спокойно, — это купить наддувный водонагреватель и проложить наружу коаксиальный дымоотвод

При этом важно выдержать все расстояния от него до окон и прочих конструкций, чтобы не иметь проблем с соседями. Нормируемые интервалы указаны в таблице:

Когда дымоходный канал в квартире все же имеется, то задача значительно упрощается. Сгораемых конструкций в панельных домах не встречается, так что можно смело прокладывать гофру из нержавейки от патрубка аппарата до входа в шахту таким образом, чтобы она не провисала. В стену монтируется специальный фланец для дымохода, а крепление выполняется с помощью хомутов.

Правильное подключение — каждый агрегат стыкуется со своим каналом

Работа агрегата с наддувом

Все газовые проточные конструкции функционируют по единому принципу: при открывании вентиля горячей воды в аппарате под давлением потока воспламеняется горелка и начинает греть жидкость, циркулирующую через теплообменник. В бездымоходном приборе процесс происходит несколько иначе:

Находясь в режиме ожидания, аппарат подключен к электросети. В камере нет процесса горения, так как запальник отсутствует.
При открытии крана смесителя включается датчик протока и мембраны водяного узла. Под её действием срабатывает клапан, открывающий доступ газа к горелочному механизму.
Контроллер посылает команду электродам, расположенным рядом с горелкой, появляется искра, которая поджигает газ. Датчик реагирует на пламя и сигнализирует блоку управления, прекращается образование искры, и в это же время включается турбина, нагнетающая воздух.
С закрытием крана ГВС подача газа прекращается, горелочное устройство потухает, следовательно процесс нагрева воды завершён.

Благодаря усовершенствованной конструкции КПД турбированного агрегата достигает 88−90%, в то время как у обычной атмосферной 84%. Эффективность обуславливается такими функциями:

точным дозированием поступаемого газа и воздуха, необходимого для процесса горения;
поддержанием требуемого температурного режима — функция, позволяющая экономить газ, так как исключается расход на излишний нагрев;
предварительным подогревом уличного воздушного потока коаксиальным дымоотводом.

Газовая колонка с коаксиальным дымоходом наделена защитными средствами безопасности. Они срабатывают в таких ситуациях:

отсутствие тяги в дымоходе из-за прекращения работы турбины, остановившейся при отключении электричества;
самопроизвольно потухла горелка;
сниженный расход воды;
сбой функции контроллера.

отсутствие тяги в дымоходе из-за прекращения работы турбины, остановившейся при отключении электричества;
самопроизвольно потухла горелка;
сниженный расход воды;
сбой функции контроллера.

При каждом случае срабатывает газовый клапан, перекрывающий горючее. Он реагирует также на отключение электричества, затухание горелки и скачки давления в газопроводе, без вмешательства контроллера.

Нюансы установки вытяжных труб для газовой колонки – советы мастера

Эксплуатация газового котла или колонки в квартире неизбежно сопряжена с образованием токсичных продуктов горения, которые обязательно должны удаляться из жилища. С этой целью к оборудованию монтируется вытяжная труба, обеспечивающая его безопасное и эффективное использование на протяжении периода эксплуатации.

Длительность службы вытяжной трубы во многом определяется точностью производимых расчётов, оптимальным выбором материалов для неё и тщательностью соблюдения техники установки.

Разновидности вытяжных труб

Вытяжные трубы для газовых колонок или котлов могут изготавливаться из следующих материалов:

из алюминия;
из стали нержавеющей типов 316L, 316, 310S, 304;
из стали с жаропрочным эмалированным покрытием.

Заметным недостатком металлических труб является конденсация, возникающая вследствие различия температур снаружи и внутри просвета изделия. Избежать этого можно посредством утепления труб огнеупорными теплоизоляционными материалами.

Выпускаются также трубы со внутренним утеплителем, отличающиеся надёжностью и длительным сроком службы. Ещё одна разновидность трубных изделий, используемых для дымохода – коаксиальные трубы, состоящие из внутренней и наружной трубопроводной структур: первая служит для отведения отработанных газов наружу, вторая – для поступления воздуха к газовому оборудованию.

С другой стороны, трубы для газовых колонок и котлов бывают гладкими и гофрированными. Применение гофрированных труб является наиболее практичным вариантом, позволяя обойтись без дополнительных соединительных элементов и переходов. Такие трубы обладают повышенной прочностью, надёжностью и прочими выгодными техническими характеристиками.

Параметры дымоотводных труб

Диаметр дымоходной трубы для газовой колонки или котла определяется, исходя в первую очередь из мощности устройства и количества выделяемых продуктов сгорания (прочитайте: «Виды вытяжных труб для котла отопления на газу, правила монтажа и изоляции»). На требуемые габариты трубы также оказывают влияние высота устанавливаемого дымохода и значения температуры воздуха в окружающей среде.

В большинстве случаев, при стандартной мощности приборов, диаметр вытяжной трубы для газовой колонки в квартире составляет 11-13 сантиметров.

Что касается высоты устанавливаемой трубы, то она в первую очередь зависит от типа газового устройства и его мощности. В частности, для газовых котлов высота трубы над уровнем крыши должна составлять не менее двух метров.

Установочные нормативы для дымовых труб газовых колонок и котлов

Два отопительных газовых котла, расположенных на одном этаже.
Две газовые колонки, в том случае, когда продукты сгорания в них будут находиться на расстоянии более 75 сантиметров друг от друга, и поступать в дымоход на разных уровнях.

При монтаже вытяжки должны соблюдаться следующие условия:

Особенности некоторых видов отопительных газовых устройств

Довольно много разновидностей газовых колонок и котлов имеют закрытые схемы сгорания, что делает обязательным применение для них коаксиальных дымовых труб, обеспечивающих эффективную воздушную циркуляцию (подробнее: «Как выполнить установку коаксиальной трубы газового котла – важные правила монтажа»).

Имеются отопительные приборы с принудительной газоотводной системой, в которой циркуляция воздуха осуществляется посредством работы вентилятора.

Включение вентилятора происходит автоматически вместе со включением газового отопительного устройства. При таком обустройстве системы вероятность попадания токсичных продуктов сгорания в помещение практически равна нулю.

Виды и особенности устройства дымоходов к газовым колонкам
