Дымоход для бани: своими руками, устройство, схемы

На что следует обратить внимание при монтаже

Неопытному мастеру лучше остановить свой выбор на внутреннем дымоходе из металлических труб, выводимый через крышу и потолок бани. Установка своими руками выглядит следующим образом:

Закупить трубы, отводы походящего диаметра, хомуты, зонтик, резиновый уплотнитель для гидроизоляции, огнеупорный асбест, и керамзит.
Перед установкой печки, поверхность за ней защищают с помощью двух слоев огнеупорного асбеста.
Установка печи и дымохода
После установки печки на патрубок, расположенный над каменкой, монтируют первый сегмент трубы, снабженный задвижкой – шибером. С помощью шибера регулируют силу тяги во время растопки и после ее завершения. При частично закрытой задвижке поток воздуха, проходящий черед дымоход снижается, сохраняя тепло в бане дольше.
Шибер металлического дымохода для бани
Чтобы правильно соединить участки дымохода нужно учитывать ход дыма, то есть верхняя труба надевается поверх нижней. Для сэндвич-труб следует также иметь в виду движения конденсата, поэтому внутреннюю трубу соединяют «по дыму», а внешнюю «по конденсату», то есть верхний сегмент вставляют в нижний.
Потолок прорезают для выведения трубы на чердак. Удачный способ врезки трубы через перекрытия – монтаж металлического короба. Его присоединяют к перекрытию таким образом, чтобы он находился вровень с чердачным полом. Через отверстие в коробе проводят дымоход, а короб плотно засыпают керамзитом или минеральной ватой. Потолок защищают от возгорания асбестовыми плитами.
В кровельном материале изготавливают отверстие для вывода трубы. Чтобы разместился между стропильными ногами, пользуются отводами, которые позволяют сделать отверстие в удобном месте. Если кровельный материал горючий, его защищают металлическим листом или асбестом, выводят трубу в отверстие, одевают на нее эластичный резиновый уплотнитель и приклеивают огнестойким герметиком.
Резиновый уплотнитель для дымохода
Устанавливают сегменты дымохода, чтобы он достиг необходимой длины. На верхушку надевают металлический зонтик, защищающий дымоход от попадания мусора, веток, дождя.

Качественно смонтированный дымоход для бани — признак настоящей русской бани, в которой тепло даже через 6-7 часов после завершения топки.

Выводить трубу в бане нужно учитывая ряд ее особенностей (материала, конструкция). На установку оказывают влияние санитарные и экологические нормы, материал из которого строилась баня. Не стоит забывать, что традиционно это дерево.

Соблюдение некоторых норм и правил сделает конструкцию надежной и безопасной:

Любую необходимо изолировать экологичным и негорючим материалом: керамзит, асбест, каменная вата.
Теплоизолировать место где проходит дымоотвод необходимо только фольгированным материалом. Нередко его путают с материалами, покрытыми фольгой из лавсана, а он легко воспламеняется и плавиться при температуре выше 300 °C.
Дымоотвод выводится так, чтобы конструкция не касалась никаких деревянных элементов: балок перекрытия, крыши, стен. Для изоляции мест стыка обшивают металлическими листами. Место вывода можно утеплить только негорючей минватой или керамзитовый насыпью.
Внутри перекрытий нужно монтировать особый железный короб, в который заводят конструкцию и засыпают керамзитом. Для сандвича короб делать не нужно.
Сверху во избежание контакта с кровлей вокруг делается кожух из металлических листов.
Все стыки и швы можно герметизировать специальным железным фольгированным скотчем или фольгой.

Перед работами необходимо купить все необходимые материалы и комплектующие. Вся работа проходит этапами: подготовка отверстий для вывода трубы, монтаж защитного короба, сборка трубы.

Не стоит устанавливать трубу со слишком большим числом изгибов.

Отверстия в новой строящейся бани лучше сделать еще на этапе сборки перекрытий и кровли. В уже собранной конструкции придется делать с нуля. Если выбрана укладка внутри бани, то отверстия выпиливают в потолке и кровле, внешний предусматривает одно в стене около печи бани.

Как изготовить буржуйку из стали

Печь буржуйка конвекционного типа.

Если нужно отапливать домик на даче и готовить еду, обязательно следует знать о том, как сваривать буржуйку самому из листовой стали. Данная конструкция не будет требовать много топлива. Это достигается за счет установки перегородок в топке, надежного крепления дверей и возможности выполнять регулировку потока воздуха. Чтобы изготовить подобное устройство своими руками, понадобится подготовить такие элементы:

лист металла толщиной 4 мм или более;
металл толщиной 8-12 мм, из которого будут изготавливаться перегородки;
решетка;
дымоходная труба;
уголки, из которых будут сооружаться ножки;
устройство для сварки.

Из стального листа первым делом нужно вырезать элементы для корпуса и несколько перегородок, которые будут монтироваться в верхней части топки. Они смогут сделать для дыма лабиринт, в результате чего повысится эффективность печки. В верхней части можно проделать углубление для дымоходной конструкции. Рекомендуемый диаметр углубления составляет 100 мм. Далее надо будет проделать углубление для варочной поверхности диаметром 140 мм.

С помощью сварочного устройства нужно прикрепить боковые элементы к нижней части конструкции. К боковым стенам понадобится прикрепить полоски из металла большой толщины. В результате можно будет прикрепить решетку колосника. Это может быть лист металла с углублениями диаметром порядка 20 мм. Решетка может быть изготовлена из арматурных прутков. На следующем этапе к боковым стенам нужно прикрепить опорные элементы из металлической полоски. После этого выполняется монтаж перегородок.

Из металла следует вырезать дверки для топки и зольника. Их можно установить на обыкновенные петли. Однако более надежным вариантом является использование завесов из стальных труб и прутьев. Их можно закрепить на клиновые щеколды. Элементы вырезаются из листа нержавеющей стали, после чего закрепляются болтами.

Схема устройства кирпичного ограждения для буржуйки.

Трубу дымохода следует устанавливать под углом 45°. Если она будет проходить через углубление в стенке, в этом месте деталь надо обмотать стекловолокном, после чего закрепить цементной смесью.

Чтобы исключить появление ожогов от прикосновения к раскаленной печке, понадобится с нескольких сторон соорудить экран для защиты из стали и расположить на расстоянии 50 мм. Если есть желание увеличить коэффициент тепловой отдачи, конструкцию можно обложить кирпичом. После того как топка будет окончена, кирпич еще некоторое время будет обогревать дом. Кладку следует выполнять на расстоянии 12 см от корпуса из металла.

Подушка воздуха может стать защитой тепла.

Самодельный хомут

Когда нет вблизи магазина, чтобы купить держатель, есть шанс, сделать крепежное устройство собственными силами. Рассмотрим, как правильно сделать металлический хомут.

Самодельный хомут

Обжимную часть, не составляет труда изготовить из полосы листовой стали. Лучше воспользоваться оцинкованной жестью с толщиной в 1 мм. Для совмещения краев понадобится болт М6

Необходимый инструмент для изготовления крепежа:

ножницы по металлу;
плоскогубцы;
штангенциркуль;
молоток;
гаечный ключ;

Чтобы просверлить отверстия, понадобится электродрель с комплектом сверл подходящего диаметра.

Штангенциркулем измеряем радиус трубы, которую приготовили закреплять. Если размер трубопровода не дает возможность осуществить замер штангенциркулем, используйте линейку и уголок, однако замер может быть неточным

От куска листового металла отрезаем полосу нужной ширины. Согласно правилам, рассчитать длину полосы рекомендуется следующим образом. Диаметр трубы умножают на число 3,14 Получаем длину изделия. Однако, для того чтобы сделать ушки для крепления, необходимо добавить еще 4-5 см.

Вырезаем заготовку необходимой формы

Ножницами по металлу, вырезаем заготовку необходимой формы. В области местоположения ушек, просверливают отверстия.

Количество болтов напрямую зависит от ширины полосы:

ширина до 6 см необходимо 2 крепежа;
ширина 6-8 см, наилучший вариант 3 болта

Возможно придется увеличить диаметр отверстий, если шляпки у болта большие.

В совершенстве для крепежа правильнее покупать железные шайбы.

Проверив схождение отверстий в ушках, остается только лишь продеть болт и завинтить гайку. Изготовленной скобой, остается обмотать трубу и соединить ушки с помощью болтов.

Готовый хомут натягивают на трубу и закрепляют на стену.

Какую систему вентиляции выбрать для сауны

Вентиляция для такого типа помещений может быть трех видов:

механическая;
естественная;
комбинированная.

Вентканал, управляемый в ручном режиме

Первый вид довольно дорогой, поэтому в парных чаще используют принудительный отток. Во время работы вытяжного вентилятора в парилке образуется пониженное давление и через воздухоотводы поступает свежий воздух. Преимущества комбинированной схемы заключаются в том, что для ее установки не нужно перекрестно располагать ветрешетки, что является обязательным правилом для естественной вытяжки.

Виды систем

Естественная вентсистема (приточно-вытяжная). Предполагает наличие приточных и вытяжных клапанов. За счет разницы давления снаружи и внутри сауны воздух попадает в помещение через приточный клапан, прогревается и выходит из него через вытяжной воздуховод.
Механическая вентиляционная система (принудительная). В ней задействованы приборы, управляющие воздушными потоками. В зависимости от расположения вентилятора различают приточную, вытяжную и приточно-вытяжную вентиляцию.

В сауне с электрокаменкой

Сауна с электрокаменкой Harvia Fuga

Для притока свежего воздуха под дверью парной оставляют щель (примерно 5 см).
Приточный клапан в сауне с электрокаменкой должен находиться в стене под печкой, а вытяжные клапаны на противоположной стене: один в метре от пола, другой вблизи потолка.
Отверстия соединяются вытяжным коробом.
Короб выводится в общую вентсистему дома или в дымоход.
В случае отдельного воздуховода сила тяги зависит от его длины: чем выше труба, тем сильнее тяга.
Воздуховоды необходимо оборудовать затворами, чтобы регулировать интенсивность воздушного потока.

Если открыть вытяжное отверстие сильнее, чем приточное, движение воздуха усилится. При скорости воздушного потока 0,3 метра в секунду ощущается сквозняк. В сауне сквозняков быть не должно. Поэтому вентотверстия нужно открывать одинаково.

Вентиляция сауны в коттедже

В коттедже сауну с естественной вентиляцией можно сделать в подвале, в цокольном этаже, в мансарде или в комнате, расположенной рядом с ванной, где уже есть своя система вентиляции

Важно тщательно гидроизолировать эту комнату

Вентиляцией сауны в частном доме не стоит пренебрегать: она предохраняет конструкцию коттеджа от влажности, которая со временем может разрушить несущие стены.

Один из вариантов сауны с бассейном в частном доме

В сауне с бассейном

Без бассейна сауну представить, пожалуй, уже сложно. А если есть бассейн, значит, должна быть организована правильная вентиляция в сауне, чтобы микроклимат в этом помещении был приятным, на стенах не было капель конденсата, плесени, а конструкция строения не разрушалась. Для сауны с бассейном лучше делать принудительную вентиляцию.

Приточно-вытяжная вентиляция может быть дополнена рекуперацией тепла. Это дороже, но зимой быстро окупается. Воздух, поступающий в сауну извне, нужно очищать фильтр-боксом все время, а зимой нагревать до определенной температуры электронагревателем.

Как сделать вентиляцию в парилке бани — подробная статья.

Поток воздуха в сауну идет по гибким воздуховодам, используется канальный вентилятор, скорость работы которого регулируется.

Если в приточную вентиляцию попадает вода, когда гости сауны ныряют, вода должна отводиться в канализацию.

Вентиляция финской сауны

В отличие от бревенчатой бани, в финской сауне не происходит естественного поступления воздуха в помещение через свободно построенные венцы стен снизу. Теплоизоляция препятствует естественной циркуляции воздуха через стены сауны. Поэтому в них делаются вентотверстия, оборудованные задвижками.

Приточное отверстие — вблизи пола (в 30 см от него), вытяжное — вблизи потолка на таком же расстоянии.

Фото системы вентиляции в финской сауне

Вентиляция в сауне в квартире

При условии естественной вентиляции сауны-кабины, помещение для нее должно вентилироваться принудительно: выходящий из кабины воздух очень горячий.

В стене кабины, под печкой, есть приточное отверстие. Его закрывает вентиляционная решетка из дерева. Нагреваясь, электропечь затягивает в помещение воздух. Он становится горячим и поднимается к верхнему полоку.

Интересный вариант с сауной на балконе квартиры

Температура здесь держится около 100 градусов Цельсия. Температура на уровне нижнего полока на 30 — 40 градусов ниже. Полоки соединяет вентканал, работающий аналогично пылесосу. Частично воздух опускается и оказывается снаружи.

Так воздух в помещении меняется несколько раз в час (6 — 8). Когда сеанс работы сауны заканчивается, в потолке кабины отвинчивается вентклапан, и сауна проветривается.

Необходимые комплектующие

В стандартный перечень входят:

Адаптер котла. Начальная секция трубы. Отвечает на необходимый разворот при установке. Подойдет при сборке по направлению конденсата.
Стартовый сэндвич. С его помощью выполняется переход с одностенной на сэндвичную (двустенную) конструкцию.
Шиберы поворотные. Задвижка или заслонка с несколькими отверстиями. Шибером перекрывают поток угарных газов.
Хомуты обжимные. Крепежные детали, под растяжку, изготовлены из стали. Фиксируют дымоходную систему в неподвижном состоянии, не дают соприкасаться с печью.
ППУ (потолочно-проходной узел) с минеритом. Используется в случаях, когда труба будет проходить через потолок, крышу. В состав входит изоляционный пожаробезопасный материал, за которым идет прослойка воздуха и место под крепеж слоя теплоизоляции.
Тройники под 45, 90 градусов. Изменяют направление выхода дымовых газов.
Колпак или оголовок. Выполняет функцию зонта, защищая внутреннюю полость дымохода от попадания осадков.
Секции сэндвичные. Прямые, 3-4 штуки. Длина от 25 до 100 см.
Кронштейны, саморезы. Ими будут соединяться детали конструкции.
Колена под 90, 45 градусов. Позволят крепить дымоход под нужным углом.
Торцевые заглушки.
Различные переходники, конденсатосборники.
Опорная площадка. Равномерно распределяет нагрузку.
Окошко для чистки дымохода.

Перечень элементов неполный, поскольку у каждой системы отопления свои особенности. Встречаются варианты прямых дымовых каналов с отводом конденсата, подставками.

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

сварочный аппарат,
болгарка,
куски арматуры,
отрезок трубы соответствующей длины и диаметра,
металлические петли для закрепления дверок,
кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Рекомендуем ознакомиться: Монтаж различных видов пластиковых труб для линий водопровода своими руками

Интенсивность горения регулируется двумя способами:

При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Рекомендуем ознакомиться: Функции трехходового крана под прибор для измерения давления (манометра)

Виды и варианты конструкции

Устройство дымохода в бане имеет разные варианты конструкции. В первую очередь, следует разделить их по типу присоединения к печи:

Коренные дымоходы. Они представляют собой трубу, установленную отдельно от самой печи и соединённую с ней специальным каналом. Способны выводить продукты горения одновременно от нескольких печей, но для этого требуется соответствующий размер внутреннего сечения канала.
Насадные конструкции. Устанавливаются непосредственно на печь. Для дымохода в баню вариант считается наиболее удобным и эффективным, позволяющим получить оптимальный режим вывода дыма и газов горения.

Вторым признаком, по которому можно разделить дымовые каналы, являются:

Наружные дымоходы. Они располагаются снаружи постройки, выводятся через стену и укрепляются на торцовой (обычно) стене.
Внутренние каналы устанавливаются прямо над выходным патрубком печи и проходят сквозь кровлю постройки.

Для бани используются преимущественно внутренние дымоходы, они имеют более подходящую конфигурацию и более эффективны в работе. Наружные варианты применяются на крупных постройках, имеющих несколько этажей, и нередко обеспечивают дымовыведение от нескольких печей. Преимуществом наружных конструкций является возможность отвода конденсата в специально оборудованные карманы, что снижает скорость обрастания внутренней поверхности трубы сажей.

Дымоходы для бани различаются также по материалу:

металлические;
кирпичные (каменные);
бетонные, газобетонные, керамические блоки.

Рассмотрим их более детально.

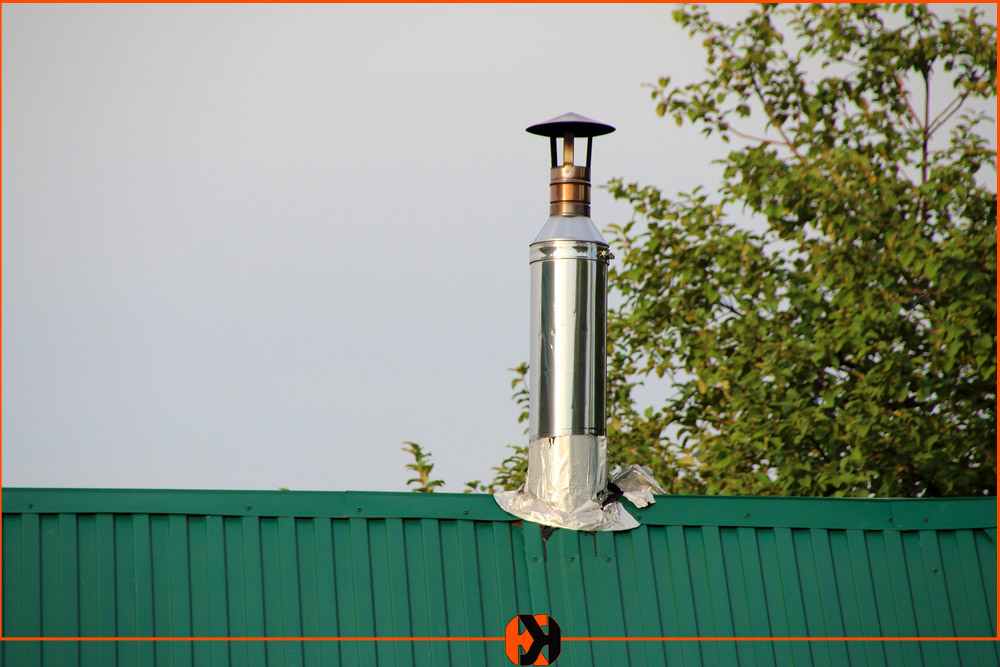

Металлические дымоходы

Надёжный и практичный металлический дымоход для бани

Использование стальных труб для дымохода в баню несколько упрощает процесс изготовления, но требует понимания особенностей его работы. Металл быстро нагревается или остывает, что способствует образованию конденсата. Стекая по вертикальной трубе, влага попадает обратно в топку, где закипает, выделяя едкие газы от перегонки дёгтя и прочих веществ, растворённых в ней. Для того чтобы исключить или уменьшить масштабы этого явления, дымоходы для бани принято оборудовать двойными, или сэндвич-трубами, имеющими внутренний слой теплоизоляции и не нагревающимися снаружи. Такие трубы менее опасны в пожарном отношении, длительное время остаются нагретыми внутри, что снижает возможность образования конденсата. Дымоход-сэндвич отличается долговечностью, неприхотливостью в обслуживании, но основные требования к нему такие же, как и к любому другому типу.

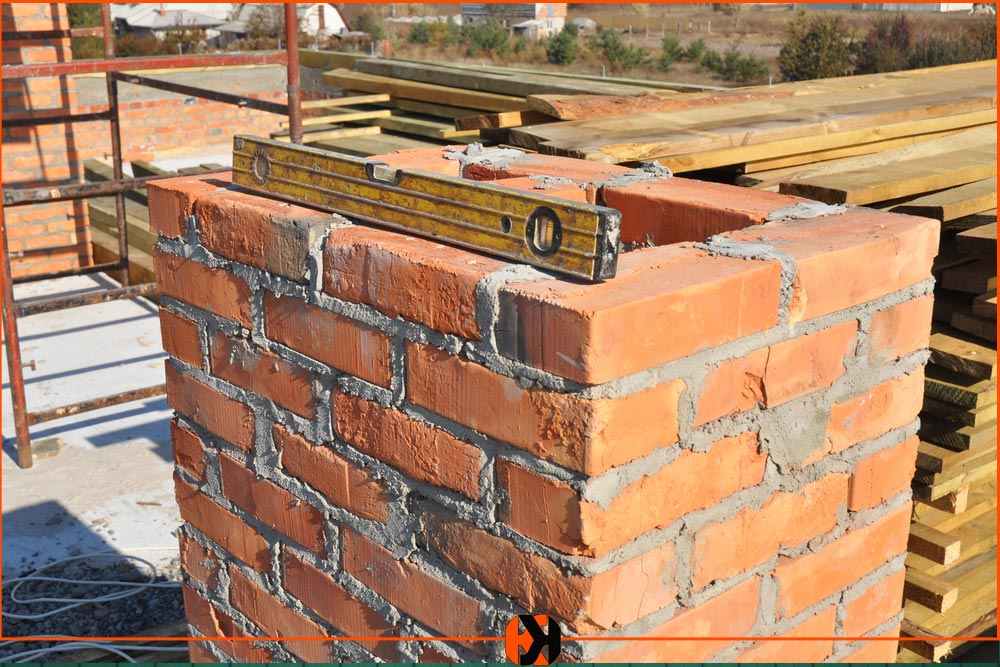

Кирпичные дымоходы

Не так давно при строительстве бани использовались исключительно кирпичные дымоходы

Огнеупорный кирпич для дымоходов использовался с незапамятных времён. Он не так сильно нагревается, не подвержен коррозии. Трубы из кирпича используются в связке с кирпичными печами и в последнее время делаются реже из-за сложности изготовления. Труба такой конструкции имеет довольно сложную конфигурацию, поскольку требуется обеспечить удержание тепла в печи. Кроме того, они обычно делаются прямоугольными в сечении, что снижает аэродинамические свойства выводимой среды. Ещё один недостаток — большой вес и, как следствие, непрочность кирпичной трубы. Баня — относительно невысокое сооружение, а длина дымохода (рекомендуемая) составляет 5 м. Высокая кирпичная труба испытывает значительные нагрузки, температурные и механические (ветровые), что быстро выводит сооружение из строя.

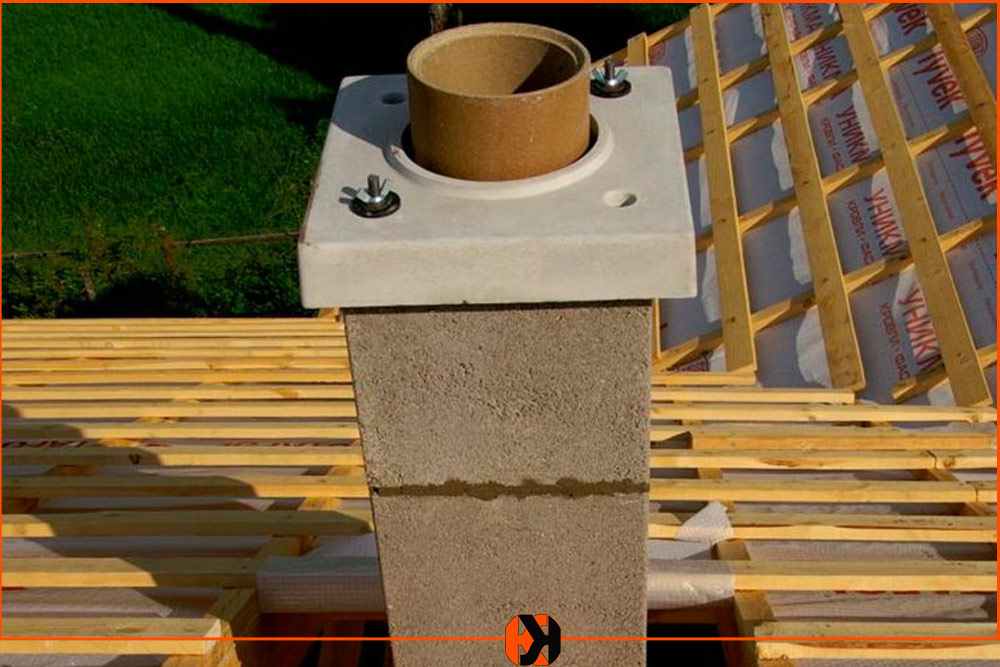

Керамические и прочие виды

В настоящее время выпускаются специализированные блоки для сборки дымоходов. Они предназначены для использования в крупных системах дымовыведения, для монтажа в небольших помещениях они не подходят из-за своих размеров и большого веса. Дело в том, что чрезмерно массивная труба будет отнимать у выводимых газов большое количество тепла. Для обеспечения качественной тяги на выходе из дымохода температура должна быть не менее 120°, поэтому использование таких материалов с небольшими печами нерационально. Тонкие керамические трубы сочетают в себе положительные качества кирпичных и металлических дымоходов, но их стоимость высока. Кроме того, к ним не всегда можно отыскать дополнительные элементы.

Через стену

В процессе установки дымохода в бане через стену нужно обратить внимание на некоторые весомые нюансы, которые смогут существенно улучшить качество работы дымохода. Одним из данных нюансов является необходимость качественного утепления, наличие которого позволит сократить затраты на разогрев помещения

Одним из данных нюансов является необходимость качественного утепления, наличие которого позволит сократить затраты на разогрев помещения.

Дело в том, что при данных обстоятельствах дымоходная труба будет сохранять тепло, отдавая его банному помещению, тем самым исключая необходимость дополнительной топке.

Отличным способом является монтаж сетки вокруг металлической трубы, которая после наполняется камнями. В процессе работы печи дымоходная труба нагревает камни, а они в свою очередь отдают тепло помещению. Довольно оригинально и недорого.

Пошаговая инструкция

Перед тем, как вывести трубу в бане в стене, ознакомьтесь с практическими советами из приведенной ниже инструкции:

Первым делом определяемся с местом вывода трубы через стену. Затем прорезаем отверстия таким образом, чтобы труба спокойно туда помещалась, оставляя пару сантиметров про запас;
Далее обустраивается горизонтальный участок трубы, соединяющий наружный дымоход и печь внутри бани

Важно соблюдать герметичность конструкции, иначе все старания зря;
Устанавливаем вертикальный дымоход снаружи, он может состоять как из одного сегмента, так и из нескольких соединений. Во втором случае места стыков должны быть герметичны и тщательно законопачены паклей или глиняным раствором

Также можно использовать специальные герметики, однако только те, которые выдерживают критически высокие температуры;
Место перехода трубы через стену также необходимо обработать глиняным раствором;
Последней манипуляцией является обустройство конусообразного колпака на верхушку трубы, дабы избежать попадания в нее влаги и мусора.

Внимание! Вне зависимости от выбора места вывода трубы, следует позаботиться об обработке металлических элементов, которые могут быть подвержены коррозии, а также о тщательной герметизации всех стыков и переходов.

Видео: строительство дымохода в бане

https://youtube.com/watch?v=MMSAuqSRwcc

К строительству дымохода необходимо подойти со всей ответственностью. От качества выполненных работ будет зависеть не только функциональность печки, но и ваше здоровье. Ведь при неправильном исполнении конструкции, в помещение может поступать угарный газ. Поэтому тщательно изучите представленный выше материал, основательно подготовьтесь и, будучи уверенными в своих силах, приступайте к строительству. Удачи!

https://kirpichman.ru/postrojki/kirpichnye-truby-k-metallicheskim-pecham-bani-kak-vylozhit/
https://1-proect.ru/slozhit-trubu-kirpicha-bane/
https://etokirpichi.ru/vozvedenie/parilka/dymohod-iz-kirpicha-v-bane.html
https://sad24.ru/postrojki/banya/kak-vozvesti-kirpichnyj-dymoxod.html
https://aqua-rmnt.com/otoplenie/stroitelstvo-dymoxoda-v-bane-iz-metalla-ili-kirpicha.html

Особенности

Дымоход в бане может иметь два устройства: внешний и внутренний. Любой имеет свои положительные и отрицательные стороны:

Внешнее обустройство менее пожароопасно, монтаж своими руками и закрепление тоже проще. Минусы в том, что труба выходит на улицу и теплопотери увеличиваются.
Внутреннее обустройство сложное, но зато все тепло попадает в баню. Главный минус, большая степень пожароопасности.

Сандвич труба легко монтируется своими руками.

Недостатки конструкции можно предотвратить, применяя качественную изоляцию. Советуем, не экономить на времени и силах и провести внутренний дымоход, он хоть и сложнее монтируется, но сократятся затраты на отопление парилки конструкции. Для небольшой бани на дачном участке, проще вывести внешний дымоход. В любом случае выбор за пользователем.

Материалы для дымоотвода берут различные: красный кирпич, керамика или металл. Они хорошо переносят температуры выше 100 °C и долговечны.

Работы по обустройству дымохода нельзя начинать без знания особенностей конструкции. Например, каждый производитель банной печи рекомендует собственный диаметр и высоту дымохода. Технические показатели требуют максимального соблюдения определенных требований. Работа устройства не будет лучше, если тяга окажется сильнее требуемых норм.

При сильной тяге горячие газы не успеют обогреть печь, они улетучатся в трубу. При недостаточной тяге в топочной будет присутствовать мало кислорода. Помещение окажется задымленным, что приведет к некомфортному нахождению человека в бане и возможности отравления угарным газом.

Воздух в дымоходе перемещается снизу вверх. Для проверки правильности направления движения применяют свечу или зажженный лист бумаги, которые нужно поднести к топочной. Огонь должен втянуться внутрь. При неправильном устройстве дымохода часто возникает обратная тяга. Основное последствие данного явления – неприятный запах дыма и гари внутри помещений. Дым и гарь плохо влияют на здоровье людей, покрытия стен, потолка и мебели помещения.

Идеальный дымоход должен быть строго горизонтальным. Однако не всегда сооружение такой конструкции возможно. Если дымоходу требуется изменение направления, применяют так называемые колена. Современные производители предлагают огромный выбор устройств, отличающиеся соотношением углов и поворотов. Наличие колен в дымоходе осложняют его чистку. Поэтому рекомендуется при возможности обустройства горизонтальной конструкции использовать именно этот вариант.

Еще одной особенностью банного дымохода является возможность установки конструкции внутри и снаружи постройки. У каждого варианта есть свои достоинства и недостатки. Считается, что внешний дымоход менее пожароопасный в сравнении с внутренней конструкцией. Его проще установить, закрепить и осуществлять последующие чистки. Главный недостаток внешнего дымохода – большие тепловые потери.

Если дымоход внутренний, понятие теплопотери автоматически исключается. Однако монтаж данной конструкции более сложен. Кроме того, такая конструкция не совсем пожаробезопасная. Меньше недостатков у внешнего и внутреннего дымохода будет, если использовать в работе современные материалы. Особенности используемого сырья и элементов должны соответствовать особенностям бани. Необходим учет температуры в помещении, санитарных норм, строения самой бани (предпочтительно наличие деревянных материалов).

Преимущества кирпичного дымохода

Дымоход для бани из жаростойкого кирпича строили до появления металлических. Это легко объяснить тем, что металла, который выдерживает высокие температуры, в массовом производстве не было.

Схема устройства кирпичного дымохода

Жаростойкий кирпич, предназначенный специально для создания печей, демонстрирует высокие термоизоляционные и теплопроводные качества, благодаря которым дымоход из кирпича эффективно сохраняет и аккумулирует тепло внутри парилки.
Долгий срок эксплуатации. Дымоход из качественного кирпича, выложенный своими руками с соблюдением технологии, служит намного дольше, чем металлические аналоги, поэтому не требует периодической замены.
Высокая защита от возгораний. Огнестойкий кирпич не горит и не дает распространяться возгораниям. Так как баня относится к помещениям с высоким риском возникновения открытого огня, то противопожарные свойства кирпича могут сохранить имущество и жизнь владельца.

Кирпичный дымоход с водонагревательным баком

Схема устройства дымоходов для бани собственными руками

На что следует обратить внимание при монтаже

Как изготовить буржуйку из стали

Самодельный хомут
