Дымоход через стену, монтаж в деревянном доме, как установить

Особенности и правила монтажа

В реальных условиях мы обычно приобретаем готовые отопительные котлы, сделанные достаточно качественно и безопасно.

Дымоход – наиболее опасная часть отопительной системы, ведь именно от ее работы зависит здоровье и даже жизнь домочадцев.

Поэтому необходимо строго соблюдать все требования нормативных актов по установке дымоходов – это гарантирует безопасность дома и Ваших родных.

Если вы планируете установить дымоотвод самостоятельно, то лучше всего использовать практичную, легкую и несложно монтируемую сэндвич-трубу из готовых качественных элементов заводского изготовления.

Ее единственный серьезный недостаток – высокая стоимость. Зато можно сэкономить, проведя монтажные работы самостоятельно. Простой монтаж может гарантировать Вам устройство безопасного отвода дымовых газов от отопительного агрегата.

Самые важные правила устройства дымоходов:

Правильный подбор внутреннего диаметра сэндвич-труб.
Правильный расчет высоты дымохода.
Соблюдение нормативных расстояний от поверхности трубы до стен и других конструкций.
Достаточное утепление дымоходного канала.
Качественная герметизация.
Надежное крепление к стене.
Обязательная установка емкости для сбора конденсата.
Сборка элементов по конденсату (или применять недавно появившиеся модули, которые одновременно собираются по дыму и по конденсату).

Понятие

Монтаж шибера сэндвич трубы на печь

Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ. С целью упрощения монтажа применяются различные вспомогательные детали:

хомуты,
отводы,
прямые элементы,
тройники.

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер. Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр. Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом. С целью прочного соединения деталей дымохода применяют хомуты.

Варианты расположения сэндвич- дымоходов

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.

Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов: • тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода; • стартовый адаптер служит для перехода с одностенной трубы в сэндвич; • шибер служит для регулировки тяги в трубе дымохода; • конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения; • проходной узел для потолка служит для прохода через потолочные перекрытия; • мастер-флеш служит для герметизации прохода дымохода через потолок и чердак; • оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

Способы изготовления дымоходов

Монтаж системы, с помощью которой осуществляется вывод продуктов сгорания, может выполняться из следующих материалов:

кирпич;
керамика;
металл.

Разновидности наружных дымоходов

Дымоход в деревянном доме из кирпича – решение, которое сейчас практически не используется. Применение обосновано, например, в процессе реставрации, когда нужно воссоздать первоначальный облик дома, который представляет историческую ценность.

Керамические изделия являются более современным решением. Представляет собой конструкцию из специального дымоходного кирпича, утеплителя и внутренней керамической трубы. Их монтаж позволяет обеспечить гладкость внутренних стенок и снизить оседание сажи на внутренней поверхности трубы.

Металлический дымоход – это составная труба, состоящая из двух оболочек с уложенным между ними утеплителем. Для каждого типа конструкции предъявляются свои требования по монтажу и проектированию. Поэтому без детального рассмотрения каждого в отдельности сложно понять технологию устройства через стену.

Инструкция по монтажу дымохода через стену

Монтаж дымохода через стену жилища осуществляется следующим образом.

— в месте проведения дымохода через стену нельзя создавать стыки, через которые может проходить коммуникация,
— установку следует начинать с подведения дымоходной трубы к системе отопления. Выведение устройства через стену дома выполняется под прямым углом,
— к установленной трубе перпендикулярно фиксируется следующая часть системы. В нижней части находится конденсаторный бак, а в верхней осуществляется крепление основного массива,
— проведение дымохода через стену дома обязательно нужно заизолировать, для чего используются специальные материалы изоляционного типа. Там, где труба входит и выходит в стену, производят оштукатуривание или применяют защитный кожух,
— визуально эффектной трубу можно сделать за счет применения угловых соединений,
— стыки закрепляются хомутами,
— фиксация дымоходной системы осуществляется на небольшом расстоянии от стены дома, но не более одного метра. Самым подходящим считается расстояние в шестьдесят сантиметров,
— после того как будет выполнен монтаж дымохода, в верхней части устанавливают колпак,
— труба дымохода должна быть обязательно изолирована от стены дома специальным материалом, которым, к примеру, может быть базальтовое волокно.

Если дымоход камина установить по всем правилам, вы избежите многих проблем, с которыми можете столкнуться впоследствии. Помимо всего прочего, качественная работа прибора отопления обеспечена.

Монтаж дымохода через деревянную стену

— если требуется выполнить проведение дымохода через деревянную стену, нужно высчитать расстояние от трубы до самой стены. получившийся зазор закладывается специальным материалом, которым может быть, например, асбест или кирпич,
— монтаж дымохода осуществляется с использованием двухконтурных систем,
— самым подходящим вариантом размещения такого дымохода считается вертикальная установка. В этом случае используется одна длинная труба, в которой нет отклонений,
— подобная система включает в себя трубу и шибер. Последний используется для контроля тяги в системе дымохода,
— горловина дымоходной трубы должна быть прикрыта специальным защитным колпаком,
— между креплениями трубы должно быть расстояние не менее одного метра.
— проведение дымохода через кровлю требует качественной герметизации, это исключит попадание осадков на чердак здания. В этом случае применяется защитный кожух.

Установка дымохода относится к процедурам сложным и очень ответственным, поэтому к ней нужно заранее подготовиться. От того, как правильно вы установите дымоход, будет зависеть в дальнейшем его качественное функционирование.

Виды и конструкции стальных дымоходов

Дымовые трубы производятся из следующих типов стали:

Легированной (с эмалевым покрытием и без).
Зеркальной нержавейки.
Оцинкованной.

Стальные дымоходы бывают 2 моделей:

Одностенные (однотрубные). Простые жёсткие или гибкие гофрированные трубы и фасонные элементы к ним толщиной в одну стенку (0,5 – 1,5 мм) способны выдерживать нагрев до 1100⁰C. Преимущественно используются в качестве вкладышей в кирпичные дымоходные шахты. Могут выступать и в роли самостоятельного конструктивного элемента, однако в данном случае потребуется проведение дополнительных работ по их термоизоляции и утеплению.

Двустенные (двухтрубные). Так называемые сэндвич-дымоходы или коаксиальные состоят из двух труб разного диаметра и, как правило, разного уровня термоустойчивости, вставленных одна в другую.

Пространство между ними заполняется огнестойким изоляционным материалом (чаще всего базальтовой минеральной ватой), выполняющим несколько функций:

Утепление трубопровода при его размещении на улице.
Предотвращение образования конденсата.
Обеспечение нормального уровня тяги.

Отличаются более длительным периодом эксплуатации, а также самобытностью и эстетичностью, что избавляет от необходимости их закрытия декоративным кожухом.

Различаются дымоходы и по типу конструкционного решения:

Расположение дымоходного контура внутри или снаружи помещения. Размещение дымоотвода в доме более трудоёмкий процесс, предполагающий его прокладку сквозь перекрытия и вывод через кровлю. Во многом такая концепция оправдана большим коэффициентом теплосбережения, возможностью обустроить самую простую и более эффективную прямую строго вертикальную конфигурацию. Однако этот способ самый пожароопасный, кроме того труба съедает полезную площадь в комнатах, через которые она проходит.

Вывод трубы на улицу через отверстие в стене дома и крепление к фасаду посредством кронштейнов существенно снижает индекс пожароопасности. Однако в данном случае потребуется проведение дополнительных работ по утеплению контура, а в районах с сильными морозами возникает необходимость строительства внешней кирпичной шахты в качестве комплементарного утепляющего кожуха.

По углу наклона контура на: прямостоящие (строго вертикальные), наклонные и содержащие горизонтальные участки. Самой эффективной признаётся первый вариант. Наклоны и горизонтальные плоскости ухудшают тягу в контуре, поэтому их установка должна осуществляться в строгом соответствии со строительными нормативами.

По форме дымоходы могут быть круглыми, овальными, квадратными и прямоугольными. Наилучшим считается круглое сечение, обладающее превосходными аэродинамическими характеристиками. Квадратные и прямоугольные форматы способствуют снижению скорости движения воздушной массы внутри контура из-за образования в углах завихрений. Кроме того именно по углам откладывается большее количество сажи.

Детали для сборного дымохода

Сэндвич-трубу можно смонтировать как на строящемся доме, так и в эксплуатируемом строении. Часто новое отопление монтируют при ремонте дома или при выходе из строя кирпичной печи. Удобство трубы из нержавейки в том, что её можно установить в любом месте.

Для монтажа дымохода понадобится следующие детали:

Сегменты трубы, которые соединяются в раструб, имеют разную длину, но не более 1 м.
Колена (отводы на 45 и 90 градусов) для монтажа поворотов дымохода.
Шибер – печная заслонка для регулировки тяги и перекрывания трубы при остановке печи.
Переходной адаптер – для монтажа перехода от одинарного участка к сэндвич-трубе.
Ревизия (тройник) для чистки трубы от конденсата и возможного внутреннего налёта.
Оголовок (дефлектор) на верх трубы.
Хомуты обжимные для укрепления соединений.
Кронштейны для крепления трубы к стене, если монтаж осуществляется не через крышу.
Оцинковка листовая или нержавейка для монтажа изолирующих коробов.
Теплоизолирующие материалы: минеральная (базальтовая) вата, асбестовые листы.
Термостойкий герметик для обработки стыков.
Опорные кронштейны для установки и фиксации дымохода.

Дополнительно можно приобрести готовые детали для монтажа проходов через потолок и кровлю, фланцы для внешней гидроизоляции вывода дымохода на крышу.

Собирать дымоотводящую конструкцию начинают снизу, от печи. Последовательно, согласно проекту, соединяют сегменты, укрепляя соединения обжимными хомутами. Для предотвращения подсасывания воздуха извне, все швы промазывают термостойким герметиком.

Дымоход для металлических печей и котлов

Дымоходы для чугунных печей более просты по строению и бывают двух видов:

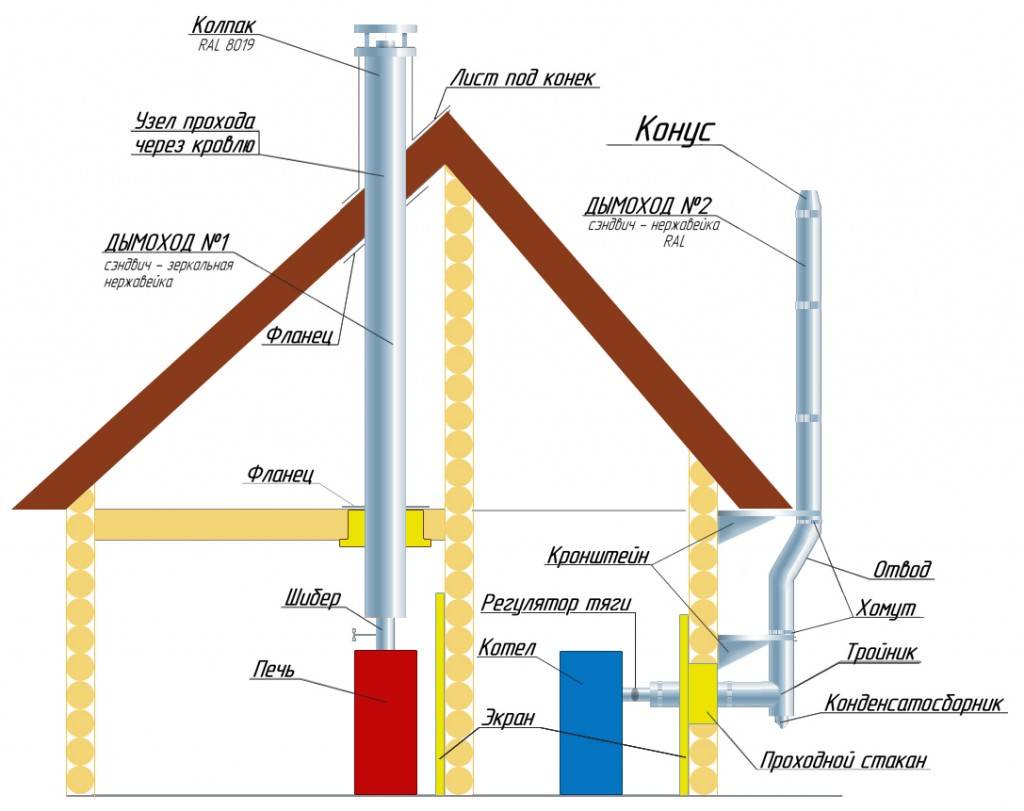

Два варианта сборного металлического дымохода

Первый из них, показанный на рисунке, сложнее второго по исполнению, так как проходит внутри здания через все перекрытия. Особенно трудоемкими будут процедуры обустройства его в кровле и гидроизоляции швов вокруг трубы.

Но преимущество этого дымохода — в большем сохранении тепла в помещениях и в том, что он сможет нагреть еще и второй этаж или мансарду через которые будет проходить труба.

Вторым вариантом дымохода металлической печи является конструкция, почти полностью проходящая по улице. Внутри дома остается только ее часть, которая закреплена горизонтально. Это отводной от отопительного прибора отрезок, который может быть прямым или в виде, так называемого, колена. Он выходит через стену на улицу и входит в вертикальную дымоход, поднимающийся параллельно стене. Такое устройство более безопасно, и труба не займет лишнюю площадь помещения. Ее обустройство не доставит хлопот по гидроизоляции на крыше и по ее проходу через перекрытия.

Но, делая такую конструкцию, трубу для нее нужно выбирать с более толстым теплоизоляционным слоем, который может доходить по толщине до 10 см. Без такого утепления дым в трубе будет быстро остывать, тяга снижаться, а также возможно образование конденсата, что крайне нежелательно для печи.

Детали для металлического дымохода

Если раньше чтобы сделать достойный дымоход приходилось немало повозиться или потратить немалую сумму на заказ жестянщику, то сегодня производители вентиляционных и отопительных систем выпускают готовые детали различной конфигурации.

Детали сборного металлического дымохода

Подобные дымоходы выпускаются под разные диаметры, высоту и толщину утепления. Кроме этого, продаются и другие аксессуары, необходимые для устройства дымоотводной системы на стене и защиты ее от попадания вовнутрь влаги. Примерный перечень деталей, предназначенных для этой цели:

Трубы разной длины, оснащенные специальными замковыми пазами для скрепления их с другими деталями конструкции.
Металлические угловые переходы, выполненные под разным углом.
Обжимные хомуты разных размеров.
Кронштейны для крепления
Напольные, настенные и потолочные подставки и проходные патрубки для труб.
Тройники, изготовленные также под разными углами.
Дефлекторы, грибки, искрогасители и термогрибки.
Соединительные колена с требуемым диапазоном углов.
Другие мелкие детали, необходимые для монтажа дымохода.

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета. После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш
