Двухконтурный бойлер: подключение и в чем выгода?

Электрические бойлеры

Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах. Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов. Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:

Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:

сталь с эмалированным покрытием;
нержавеющая сталь;
пластик.

Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС. Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа. Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.

Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН. Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод. С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.

Как выбрать двухконтурный бойлер косвенного нагрева

Главным критерием при покупке оборудования должен стать рабочий объем накопителя. Нужно учитывать, что на каждого человека, который потенциально будет проживать некоторое время в доме, необходимо выделить минимум 20 л воды в день. Таким образом, агрегат для семьи из 4 человек должен вмещать не менее 80 л.

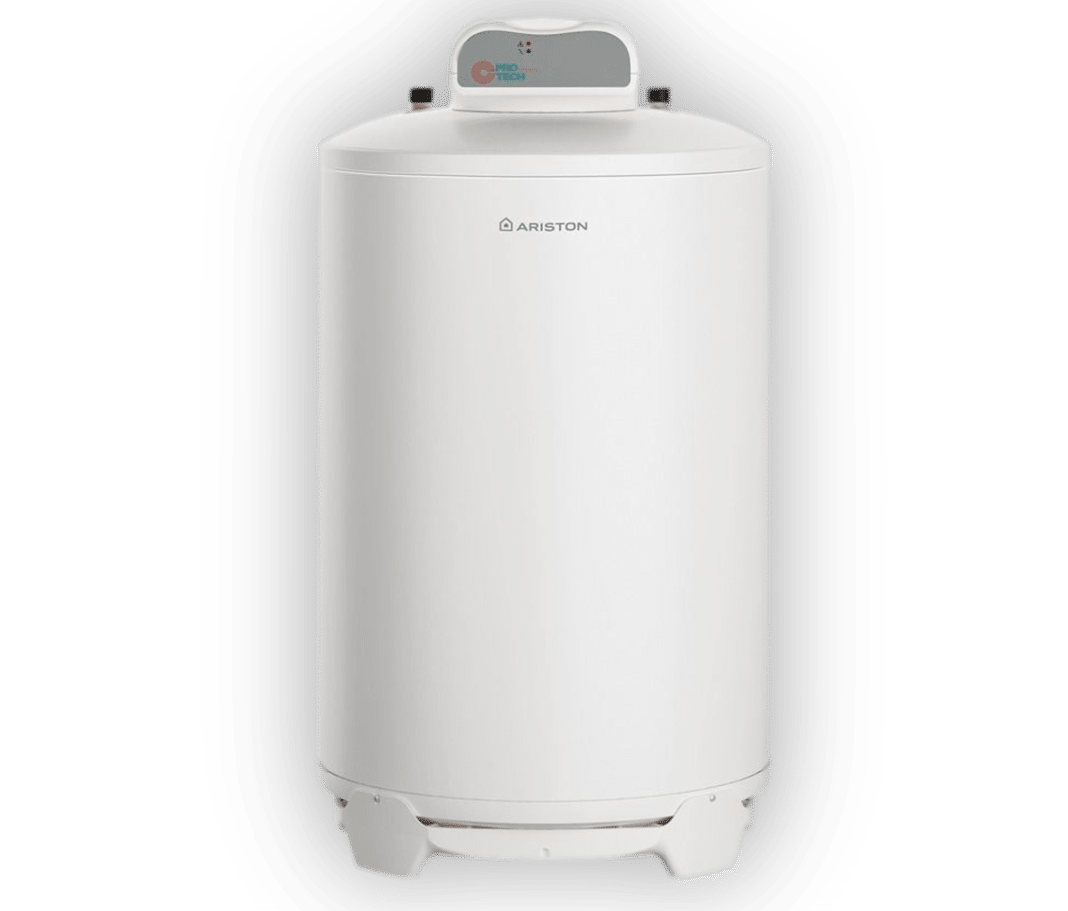

На фото бойлер Ariston BCH 120L PROTECH+MG, который рассчитан на семью из 6 человек

При проектировании системы необходимо учитывать запланированное количество вторичных контуров. В частности, если бойлер будет работать в связке с котлом отопления, здесь понадобится лишь 1 внутренний змеевик. Если водонагреватель будет подпитываться и от солнечных батарей, и от котла, тем самым создавая всесезонную экономию, оборудование должно включать не менее 2-х змеевиков.

Габариты агрегата – еще один важный параметр выбора

Нужно принимать во внимание, что при установке нагревательный прибор нужно будет разместить выше радиаторов и уровня разводки. Поэтому перед тем, как приступить к изучению ассортимента профильных магазинов, необходимо измерить высоту помещения, в котором будет в дальнейшем размещен бойлер

Как выбрать бойлер косвенного типа для горячего водоснабжения дома?

Основными техническими характеристиками бойлера являются следующие параметры:

емкость бака;
мощность теплообменника;
время подогрева воды до максимального значения;
способ монтажа: настенный или напольный;
габариты;
наличие дополнительных контролирующих устройств: термостата, предохранительных клапанов и других;
максимальные показатели давления и температуры.

Поэтому перед тем как приобрести такой бойлер для горячей воды, обязательно, следует обратить на них внимание. Но для того чтобы правильно выбрать устройство следует учесть, прежде всего, то что эффективность эксплуатации его будет заметна только при значительном потреблении горячей воды, приблизительно от 1,5-2 л в минуту, то есть для семьи, состоящей из трех и менее человек, его использование вряд ли будет рациональным

Если планируется подключить бойлер к уже установленному и эксплуатируемому котлу, то следует рассчитать хватит ли его мощности для выполнения дополнительных функций по нагреву воды или его следует заменить на более мощный. Во втором случае нужно просчитать потенциальную выгоду от модернизации как системы отопления, так и системы горячего водоснабжения.

Обязательно надо обратит внимание на материал, из которого изготовлен змеевик (предпочтение нужно отдавать латуни), а также на их количество: наличие второго элемента для теплоносителя повышает эффективность бойлера, так как его можно одновременно подключить к двум источникам-поставщикам. Обязательно следует уделить внимание и на ремонтопригодность бойлера, особенно змеевика, так как в более дешевых изделиях они приварены, что полностью исключает эту возможность

Поэтому предпочтение нужно отдавать аппаратам со съемными трубками.

Обязательно следует уделить внимание и на ремонтопригодность бойлера, особенно змеевика, так как в более дешевых изделиях они приварены, что полностью исключает эту возможность. Поэтому предпочтение нужно отдавать аппаратам со съемными трубками.. Нельзя оставлять без внимания и то, какие материалы, используются для теплоизоляции, а также для изготовления корпуса и накопительной емкости

В первом случае предпочтение следует отдавать полиуретану, а во втором нержавеющей стали

Нельзя оставлять без внимания и то, какие материалы, используются для теплоизоляции, а также для изготовления корпуса и накопительной емкости. В первом случае предпочтение следует отдавать полиуретану, а во втором нержавеющей стали.

Но большей надежностью и долговечностью отличаются модели с титановым напылением на внутренней стороне накопительного бака. В более дешевых моделях защитой от коррозии служит слой эмали или стеклокерамики.

Как выбрать водонагреватель для частного дома

Важно, перед тем как купить бойлер косвенного типа, правильно рассчитать его объем, который определяется несколькими факторами:

числом постоянно проживающих в доме людей;
количеством бытовых приборов, подключенных к системе горячего водоснабжения.

Конечно, в некоторых случаях следует учитывать и индивидуальные гигиенические привычки членов семьи.

По весьма усредненным данным, для одного человека в день нужно 6-15л для умывания, 50-60л для принятия душа, еще около 10-15 л потребуется для мытья посуды, на ванну уйдет еще 150-200 л.

Но, выбирая бойлер для газового котла или иного поставщика теплоносителя, следует учитывать, что водонагреватель большего объема потребует и больше времени на подогрев воды.

Оптимальным является выбор емкости бойлера из расчета от 80 до 120 л воды в сутки на 1 человека. Такое правило хорошо работает для водонагревателей с объемом от 200 до 2000 литров.

Такой критерий выбора является вполне разумным, так как в данном случае нет особой необходимости учитывать непредвиденные расходы, а кроме того, нельзя не принимать во внимание и то, что для подогрева лишнего объема требуется дополнительный расход газа или электричества

Тонкости использования котлов

Следует разъяснить, что для полноценной работы котла необходим электрический ток. Исключением являются агрегаты, работающие на твердых видах топлива: они способны работать автономно. Так что если в вашем помещении есть перебои с электричеством, то вам стоит присмотреться к твердотопливным приборам.

Электричество необходимо для работы насосов и всей котельной системы. Если населенный пункт, в котором вы живете, периодически отключают от электросети, и вы не хотите пользоваться твердотопливными котлами, то хорошим решением будет приобрести электрический генератор.

Изготовители отопительного оборудования беспокоятся о безопасности клиентов. Любая модель современного котла оснащена специальными датчиками и прочими защитными системами.

Перечислим самые распространённые из них:

Сенсор, контролирующий тягу.
Датчик, который определяет наличие или отсутствие пламени.
Механизм, останавливающий работы котла, в случае понижения давление в газопроводе ниже определенной метки.
Система, которая защищает котел от перегрева.
Механизм, который отключает оборудование в случае отключения электрического тока.
Датчик, который отключает отопительный прибор при отсутствии в нем необходимого количества топлива.

Все защитные системы, перечисленные выше, обязательно должны быть установлены на отопительном оборудовании. Они спасут владельца от гибели, его жилье – от пожара, а котел – от поломки.

Если говорить о месте расположения котла, то все зависит от его модели. Существуют отопительные приборы, мощность которых не больше 100 кВт — такие агрегаты можно устанавливать прямо на кухне.

Более мощные котлы необходимо обязательно устанавливать в специально оборудованном помещении. Планировку котельной нужно продумывать и обсуждать с профессионалами, чтобы они помогли спроектировать устройства пожарной безопасности, а также грамотно составили план системы вентиляции.

Подводя итог, хотелось бы сказать, что газовые котлы наиболее распространены на территории постсоветского пространства. Это можно объяснить доступностью данного вида топлива, недорогой стоимостью газовых котлов, а также большой эффективностью и надежностью этого отопительного оборудования. Однако в населенных пунктах, в которых отключено центральное газовое отопление, выбор данного прибора не является выгодным и оптимальным вариантом.

Мы рассказали, какие бывают котлы отопления для частного дома, а также перечислили их преимущества и недостатки. Следует запомнить, что сокращение затрат на содержание оборудования и экономичный расход топлива – важная составляющая выбора агрегата. В нашей статье вы узнали, как выбрать котел для отопления частного дома. Используя это информацию, вы сможете подогнать модель отопительного оборудования, подходящую под ваши потребности.

Схемы подключения водонагревателя к газовому котлу.

Теперь давайте перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла. Итак, смотрим ниже на рисунок:

Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей. Разделение делается при помощи двух трехходовых клапанов с сервоприводами. Переключение сервоприводов и включение циркуляционного насоса осуществляет некий прибор под названием «схема управления питанием». Подключается этот прибор к термостату водонагревателя. Стандартных решений тут нет и придется этот прибор изобретать с нуля.

Для сравнения приведу вам еще одну схему из технического документа:

В этой схеме нет трехходовых клапанов и нет схемы управления питанием. Питание циркуляционного насоса заводится непосредственно через термостат водонагревателя. Делается это согласно следующей схеме:

Верхняя схема имеет одну важную особенность — водонагреватель там имеет три патрубка подсоединения. Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева имеются вход и выход рециркуляции, через которые вполне возможно организовать подобную схему подключения. Ну а для обычных электрических водогреек опять придется что-то изобретать. Иногда, такой «колхоз» отнимает много времени, сил и денег.

Теперь давайте разберемся в том, как циркулирует вода в верхней схеме. Для этого я приведу еще два рисунка:

На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы. В данной схеме нагрев и водоразбор могут происходить одновременно.

Выбор электрических водонагревателей Thermex

В таблице представлены популярные модели от фирмы Термекс с основными характеристиками:

Название	Объем воды, л	Управление	Количество магниевых анодов	Тип монтажа	Цена, р
Flat Plus Pro IF 80V (pro)	80	электронное	2 шт.	вертикальный	От 13000
Flat Plus Pro IF 30V (pro)	30	электронное	2 шт.	Вертикальный на стену с нижней подводкой	От 10000
Flat Plus Pro IF 50V (pro)	50	электронное	2 шт.	Вертикальный на стену с нижней подводкой	От 12000
Flat Diamond Touch ID 80H	80	электронное	–	Горизонтальный на стену с нижней подводкой	От 16000
Praktik 80 V	80	механическое	–	Вертикальный на стену с нижней подводкой	От 9000
ER 300V	300	механическое	1 шт.	Вертикальный на пол с нижней подводкой	От 24000
Surf Plus 4500 (проточный)	–	механическое	–	вертикальный	От 4000

Бойлер косвенного нагрева – что за агрегат?

Под этим словосочетанием подразумевается бак, наполненный водой, который внутри оснащен змеевиком-теплообменником, подсоединяемым к котлу, отвечающему за обогрев дома, либо к иной системе, внутри которой циркулирует какой-либо теплоноситель. Вода в таком агрегате становится горячей за счет того, что жидкость, поступающая непосредственно от котла в змеевик для теплообмена, отдает свою энергию жидкости, которая находится в самом бойлерном баке. То есть она не нагревается напрямую, а лишь вбирает в себя теплоту из другого источника. Отсюда и образовалось название для этого агрегата – бойлер косвенного нагрева.

Бойлер косвенного нагрева

Воду, подогретую в агрегате, можно применять для самых разных хозяйственных нужд. Притом она длительное время остается в подогретом состоянии, так как система сама поддерживает нужный уровень температуры. Установить такой бойлер можно, кстати, не только в коттедже, но и в квартире, гостинице или другом помещении.

Сам бойлер представляет собой металлическую либо пластиковую емкость параллелепипедной формы или же цилиндрической. Вместимость бака может быть какой угодно и иногда исчисляется тысячами литров.

Устройство бойлера косвенного нагрева

На заметку! Баки некоторых агрегатов могут быть покрыты изнутри стеклокерамикой, эмалью или другими материалами, которые помогают сохранить воду в надлежащем качестве и защитить металл бака от коррозии.

Емкость с водой обычно заключена в еще один корпус, между этими двумя структурными элементами часто прокладывается теплоизоляционный материал. Он помогает дольше сохранить тепло, а также защищает внешний корпус бака от сильного нагрева. Вода, которая отвечает непосредственно за нагрев жидкости в бойлерном баке, обычно циркулирует через змеевик-теплообменник. От коррозии элементы бака защищены наличием магниевого анода. Чтобы контролировать давление в агрегате, предусмотрена установка так называемого предохранительного клапана и термостата. Циркуляция воды происходит благодаря наличию специальной системы насосов.

Бойлеры косвенного нагрева

Так что БКН – это своего рода «термос» для воды в доме. Он сам не подогревает воду, но способен сохранить нагретую посредством теплоносителя жидкость в теплом состоянии.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

К каким отопительным агрегатам можно подключать

Подходит бойлер косвенного нагрева для твердотопливного котла, при этом вода долго остаётся горячей. Хорошо сочетается бойлер с газовым, электрическим, или работающим на жидком топливе отопительных агрегатах. Ограничений по виду топлива нет. То есть монтаж бойлера косвенного нагрева выполняют в паре с любым котлом, у которого есть выход на водяной контур. Комбинированный тип решит проблему, когда нагрев основного теплообменника будет отключен.

Монтаж зависит от того, какая модель выбрана: с автономной системой регулировки нагрева воды или нет. Автономная система управления гораздо удобнее. Во втором случае придётся продумать систему контроля температуры. Подключение бойлера косвенного нагрева к одноконтурному котлу — ответственный процесс, к которому нужно подходить подготовленным. В любом случае, если в доме стоит одноконтурный котёл, то бойлер считается наилучшим решением для организации ГВС.

Принцип работы

Принцип работы газового котла отопления довольно прост. По обратному трубопроводу из отопительной внутридомовой сети остывшая вода циркуляционным насосом подается на вход теплообменника контура отопления.

При низкой температуре теплоносителя открывается электромеханический клапан, подающий топливо на форсунку. Запальник, поджигает газ и начинается процесс горения. Котел постоянно работает на контур отопления.

Контур ГВС начинает функционировать при открытии крана на смесителе. Такая тепловая схема работы котла в летнее время делает его похожим на работу обычной газовой колонки.

Как работает конденсационный котел

Наименование «конденсационные», котлоагрегаты приобрели ввиду того, что в них реализована технология получение дополнительной тепловой энергии при модификации агрегатного состояния конденсата из пара, находящегося в уходящих газах.

Принцип действия конденсационного котла

В ходе горения природного газа в конденсационном газовом котле создается водяной пар, который в традиционных агрегатах испаряется, и выбрасывается в атмосферу через дымовую трубу.

Температура с которой совершается преобразование конденсата, называется точкой росы +55 С, а технологический процесс конденсацией. Эта температура соответствует параметрам обратной сетевой воды, поступающей в котел из системы отопления. Если она будет больше +60 С, то конденсатный котел, будет работать, как традиционное устройство с низким КПД.

Кроме того конденсат — создает весьма агрессивную среду, с содержанием кислот. Поэтому для его сбора и отвода потребуется специальная система нейтрализации, которую жидкость должна пройти, перед тем, как ее можно будет сбросить в городскую канализацию.

Конденсационный котел. Источник фото: allbuildingtips.com

В целом конвекционный газовый котел дорогостоящее устройство, однако, экономия топлива до 20 %, позволяют окупить его в течение пяти лет.

Принцип работы двухконтурного газового котла

Принцип деятельности двухконтурного котлоагрегата рассчитан на 2 тепловых режима:

отопление;
ГВС.

В отопительном режиме работа котла практически не отличается от однокотурного котла. Запуск горелки сопрягается с довольно продолжительным пусковым периодом, для того чтобы увеличить температуру в отопительном контуре до рабочих показателей. При достижении основного режима, приток топлива на горелку останавливается.

Температурный датчик внутреннего воздуха, позволяет автоматически регулировать температурный режим и подает сигнал на открытие газа при снижении допустимого уровня.

Современные двухконтурные котлы Бакси, кроме внутреннего температурного датчика оборудуются особенной погодозависимой автоматической системой, которая регулирует работу котла по температуре наружного воздуха за окном здания. Горелка увеличивает температуру греющей воды, циркуляцию которой по трубопроводам системы отопления обеспечивает циркуляционный электронасос. Встроенный в систему трехходовой клапан переключает движение теплоносителя по отопительному контуру или в систему ГВС.

Сегодняшние нагревательные двухконтурные котлы оборудованы автоматическими системами регулирования и безопасности. Датчики по пламени и тяге в аварийных ситуациях способны перекрыть подачу газа на котел через электромагнитный клапан, тем самым не допустив созданию повышенной концентрации газа, в помещении котельной.

Этот механизм не только перекрывает подачу газа, но и сообщит окружающим об опасности, с использованием звуковой и световой сигнализации, а также запустит вытяжную вентиляцию, чтобы уменьшить содержания метана и угарного газа в воздухе.

Преимущества, недостатки и особенности двухконтурных агрегатов со встроенным бойлером

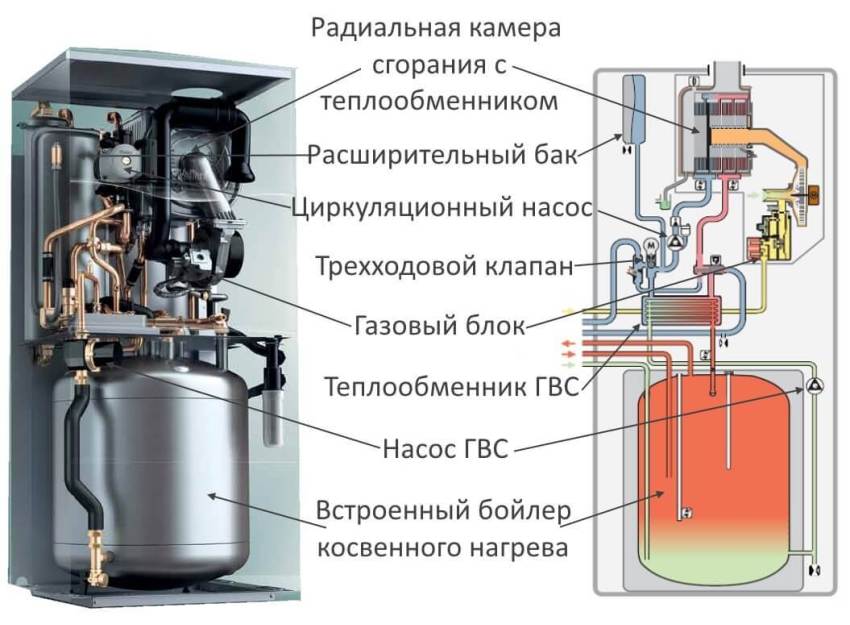

Принцип работы двухконтурного газового котла со встроенным бойлером следующий: в емкость погружены трубки теплообменника ГВС, по которым движется теплоноситель. Вода в таких бойлерах прогревается послойно: в нижней части находится холодная вода, она заходит в контур ГВС, нагревается в нем и возвращается в верхнюю часть емкости, откуда поступает потребителю при включении крана горячей воды.

Объем встроенного бойлера составляет от 20 до 100 л:

настенные агрегаты снабжаются емкостями объемом до 60 л;
напольные – от 60 до 100 л.

Рассмотрим, какими преимуществами обладают двухконтурные газовые котлы со встроенным бойлером:

Компактные размеры — ненужно искать место для установки отдельно стоящей емкости.
Проще устанавливать и подключать, чем агрегат с бойлером косвенного нагрева.
Обеспечивает быстрый нагрев воды.
Дает возможность пользоваться горячей водой даже, если водяной напор слабый.
Наличие сложной системы автоматики, которая повышает безопасность и уровень контроля за работой котла.

К недостаткам относят:

Быстро выходят из строя.
Производительность горячей воды ограничена объемом бойлера.

Обратите внимание! Мощность большинства моделей двухконтурных котлов со встроенным бойлером стартует от 28 кВт. Объема встроенной емкости может хватить для обеспечения 3-4 точек водозабора

Объема встроенной емкости может хватить для обеспечения 3-4 точек водозабора.

…

Подключение двухконтурных газовых котлов со встроенным бойлером

Схема обвязки газового котла со встроенным бойлером включает пять труб: одну газовую и четыре водяные. Подключение газа должен выполнять только специалист, водяные трубы можно подсоединить самостоятельно. Газовую магистраль подсоединяют с помощью шарового крана. Остальные подключают следующим образом:

патрубок теплообменника с подающей трубой отопления;
другой патрубок основного контура с обратной трубой;
водопровод с патрубком бойлера;
кран подачи теплой воды со вторым патрубком емкости.

Производители

Среди компаний, которые производят двухконтурные котлы со встроенным бойлером выделяют продукцию Beretta, Protherm и Baxi.

Агрегаты производства Beretta собраны из качественных комплектующих, но вместе с этим стоят недорого. Beretta Boiler 28 BAI – настенный двухконтурный газовый котел со встроенным бойлером объемом 60 л и закрытой камерой сгорания, он обладает мощностью 28 кВт. Агрегат оснащен:

функцией ионизационного контроля пламени;
модуляционной горелкой;
режимами «Зима-Лето»;
трёхскоростным циркуляционным насосом с деаэратором;
функцией Safety Baby – она контролирует температуру воды в накопителе на уровне 43°C.

Напольный двухконтурный газовый котел со встроенным бойлером — Protherm 30 KLZ. Его накопительная емкость имеет объем 90 л. Данный агрегат оснащен:

накопительным баком, содержащим магниевый электрод, который защищающает ёмкость от коррозии;
модуляционной горелкой, которая может менять мощность пламени от 70 до 100%.

Целую линейку двухконтурных газовых котлов со встроенным бойлером как в настенном, так и в напольном исполнении предлагает производитель Baxi: Baxi SLIM 2.300i; Baxi SLIM 2.300 Fi; Baxi NUVOLA 3 COMFORT 240Fi; Baxi NUVOLA 3 280B40i; Baxi NUVOLA 3 COMFORT 280i. Они отличаются удобной панелью управления и наличием электронного розжига.

…

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

Сначала подключается водопровод и разводка воды по помещениям.
Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

привод трехходового клапана
кабель с коннектором
несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

Отключить питание котла двухполюсным автоматом.
Отключить котел от отопления и горячего водоснабжения.
При помощи сливной заглушки слить воду из контура котла.
Снять заглушки на насосной группе.
Вставить в гидравлическую группу уплотнительную прокладку.
Герметично смонтировать трубку подачи на бойлере.
Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
Поставить привод трехходового клапана.
Подключить привод трехходового клапана в котле при помощи коннектора.
Проверить правильность монтажа комплекта и герметичность всех соединений.
Открыть крышку панели управления отопительного котла.
Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
Подключить питание привода трехходового клапана.
Зафиксировать все кабеля и точки подключения.

Открыть крышку панели управления отопительного котла.
Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
Подключить питание привода трехходового клапана.
Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Как устроен и где используется двухконтурный бойлер?
