Что нужно знать про печи для бани Ермак?

Необходимость принятия мер безопасности

Поскольку банная печь – это металлическая конструкция, она при эксплуатации раскаляется до высоких температур и принятие мер безопасности, в том числе и противопожарных, является необходимым мероприятием.

Требования к монтажу:

Печь следует располагать на расстоянии полуметра от банных стен, а возле перегородки, через которую выходит топочный канал, устанавливают тепловой экран, сделанный из изоляционного материала. Такие защитные экраны для банных печей достаточно важны, ими не следует пренебрегать.
Когда на боковой стенке имеется одинарная теплоизоляция из металлического или цементного листов толщиной около 1 миллиметра, оставляют меньший промежуток – до 25 сантиметров. При применении двух листов (двойная изоляция) расстояние делают равным 12,5 сантиметров. Фиксируют теплоизоляционный материал так, чтобы он не касался потолочного перекрытия и пола, не вплотную к стене, а оставляя 3-сантиметровый зазор.
Расстояние от поверхности конструкции до потолка не должна составлять меньше 120 сантиметров. Между топочной дверцей и ближайшей дверью соблюдают промежуток, равный минимум 125 сантиметров. Топочный канал располагают в 40 сантиметрах от деревянной стены, но при наличии защитного экрана расстояние делают до 25 сантиметров.
С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.

Отопительные печи согреют Ваш дом

В линейке моделей Теплодара есть конструкции, предназначенные для отопления. В них используются циркуляционные трубы или специальный нержавеющий конвектор, который располагается в просвете между стенками. Циркуляционные трубы расположены прямо в топочной камере. В ассортименте имеются домашние отопительно-варочные печи, которые помимо конвектора оборудованы плитой с конфоркой.

Отопительные печи часто работают продолжительное время. Поэтому многие из них оснащаются специальным устройством для создания режима продолжительного горения. Это выполняется путем закрытия зольника. Они оборудуются прозрачной дверцей из жаростойкого стекла. Это позволяет выполнять им функцию камина, при том, что они намного безопаснее.

Особенности изделий

Классические приборы изготовлены из толстого стального листа, поэтому весят больше, чем «элитные». Применение в производстве нержавеющей стали не снижает прочность и качество. Классические серии отличаются:

недеформирующейся топкой;
дверкой с охлаждаемой ручкой;
выносным предтопочным тоннелем;
прогревом каменки с 4-х сторон;
системой, равномерно распределяющей тепло;
защитой от инфракрасных лучей;
функциональностью и легкостью монтажа.

Элитные серии, кроме перечисленных выше качеств, отличаются:

жаропрочным стеклом в дверце;
топкой из нержавеющей жаропрочной стали;
увеличенной каменкой из нержавеющей стали.

Как классические, так элитные приборы выпускаются с различной мощностью, что позволяет выбрать печь для любой площади. Стоимость базовых моделей — примерно 10 тысяч рублей, что позволяет использовать их в условиях дачи. Изделия элитного ряда дороже — 15−30 тысяч рублей и подойдут для бани загородного дома. Печи от «Ермак» можно установить самостоятельно, но следует учитывать, что фундамент обязателен (вес печки, камней и бака с водой может достигать 300 кг). Для подключения электрообогреваемой модели обязательно нужен специалист.

Чугунные банные печки

Чугун признан самым надежным и долговечным материалом для банной печи. Везувий использует специальный сплав чугуна и отливок, чтобы повысить термостойкость металла. Независимо от температурных перепадов и влажности, материал не лопается и не подвергается коррозии.

Главное преимущество этих печей в том, что они состоят из трех отдельных элементов, соединенных керамическим шнуром, который делает корпус абсолютно герметичным.

К тому же чугун не взаимодействует с кислородом и не выделяет инфракрасное излучение.

Среди таких банных агрегатов существует три ведущих модели.

Легенда

КПД — не менее 80%. Очень востребованная серия, созданная для обогрева комнаты площадью от 10 до 28 кубических метров. Представлена 60 моделями разных модификаций.

Все печи оборудованы топочным туннелем и открытой каменкой. Прогрев парилки осуществляется за считанные минуты. Специальная сетка корпуса рассчитана на 160 кг камней.

Вес самой конструкции почти такой же. Оборудование сохраняет тепло в помещении на протяжении нескольких часов.

Однако большой вес модели требует от будущего владельца подготовки и дополнительных затрат перед установкой. Например, нужно укрепить фундамент или усилить лаги.

Сенсация

Печи для парной от 6 до 30 метров кубических. Каменка вентилируемая, что позволяет оперативно прогревать камни со всех четырех сторон. Нагревательная поверхность оборудована конвекционно-вентилируемым кожухом, который ускоряет процесс отапливания. В модельном ряду представлено 30 вариаций.

Ураган

Качественные и добротные печи, для которых характерны утолщенные стенки из чугунного сплава – 12 мм. Модели данного ряда выдерживают самые высокие температуры, сохраняя свой первоначальный вид на долгие годы.

Среди них преобладают печи с закрытой топкой. Благодаря этому, когда камни внутри раскаляются, получается особый мелкодисперсный пар.

Ураган подойдет для использования в комнатах от 8 до 30 метров кубических.

Итак, чугунные печи изготавливаются в основном с закрытой топкой, и рассчитаны на многолетнее использование. Приобретение этого оборудования является выгодным вложением, которое неоднократно себя оправдает.

Особенности монтажа

Для достижения максимальной эффективности работы печей Ермак стоит придерживаться при монтаже следующих правил:

Перед установкой печи обязательно проводят теплоизоляцию помещения

Как правило, для этого используют минеральную или стекловату.

Отдельное внимание следует уделить напольному покрытию, на котором будет стоять устройство. Не стоит забывать и о стене, к которой будет крепиться оборудование

Ведь именно эти части помещения больше всего подвергаются действию механизма. Только после проведения качественных работ можно комфортно париться в банном помещении, не задумываясь о безопасности.

После проведения теплоизоляции составляют подробный эскиз будущей печи. Лучше сразу сделать чертеж по газу и схему по металлу. На рисунке нужно отразить все элементы будущего устройства. Составленное изображение поможет вам избежать грубых ошибок при проведении монтажа оборудования.

Печь монтируют на укрепленное основание. Рекомендуется делать его из прочного металлического листа большой толщины. На нем закрепляют основной корпус изделия. Проводят процедуру с помощью сварки. Конструкция получается достаточно прочной, надежной и долговечной.

Особого внимания заслуживает монтаж дымохода, поскольку от него во многом зависит работа всего оборудования. Перед установкой обязательно проводят дополнительную теплоизоляцию для обеспечения безопасности. У места, где труба пересекает перекрытие, следует расположить специальный металлический кран. Подобная конструкция позволит не допустить сильного нагрева потолка и крыши от дымохода.

Описание печи для бани «Ермак-16»

Дровяная банная печка-каменка «Ермак-16» — видоизменённая отопительная конструкция, решающая задачу обеспечения парового режима и обладающая некоторыми особыми признаками, отразившимися в характеристиках, размерах и правилах эксплуатации.

Технические характеристики

Стальная конструкция имеет следующие важные характеристики:

диаметр дымоходной трубы — 11,5 см;
габаритные размеры — 59,5×44,5×73,0 см;
глубина топочного отделения — 50 см;
объем обогреваемого помещения — 8-18 м³;
вес конструкции — 56 кг;
максимальная масса камней — 60 кг.
цвет — чёрный

Стандартная вырабатываемая мощность дровяной банной печи «Ермак-16» составляет 16 кВт.

Справка. В производстве печи-каменки используются надежные, экологичные и безопасные материала, а также применяются современные технологические процессы раскроя и гибки, сварочных работ и формообразования металлической основы.

Схема банной печи

Стандартная схема печной конструкции представлена:

Предтопочным тоннелем, допускающим размещение дверцы топливника внутри смежных помещений, что делает эксплуатацию печи удобной. Благодаря жесткой конструкции облегчается установка и демонтаж системы, а наличием теплового зазора исключается перегрев. Тоннель дополняется декоративным рамочным элементом, самоохлаждаемой безопасной ручкой в виде спирали и удобным панорамным стеклом;

Фото 1. Схема строения банной печи «Ермак 16». Стрелками указаны главные части устройства.

Выносной топкой увеличенной длины, обеспечивающей удобство объемной топливной закладки и гарантирующей оптимальную продолжительность времени горения с осыпанием золы непосредственно через колосники;
Открытой каменкой с вентилируемым режимом функционирования и большим объёмом камней, которые эффективно и всесторонне прогреваются. Повышение теплоемкости обуславливается навешиванием специальной сетки-каменки;
Системой газоходов, конструкция которой отвечает за полноценное сгорание топлива с целью получения максимальной теплоотдачи, а также эффективного вывода дыма и гари из банного помещения;
Совковым зольником с функцией управления, обеспечивающей воздушный приток в топочный отдел и облегчающей удаление всех продуктов сгорания;
Кожухом-конвектором для создания оптимального конвективного поток нагретых воздушных масс и защиты от ИК-излучения.

Черный матовый кожух покрывается высококачественным кремний-органическим красящим составом, а стальные рамки выполняются на основе зеркальной нержавейки.

Строгий, но вполне современный дизайн конструкции представлен эргономичными формами и традиционным цветовым решением, что актуально при обустройстве сауны или бани в классическом стиле.

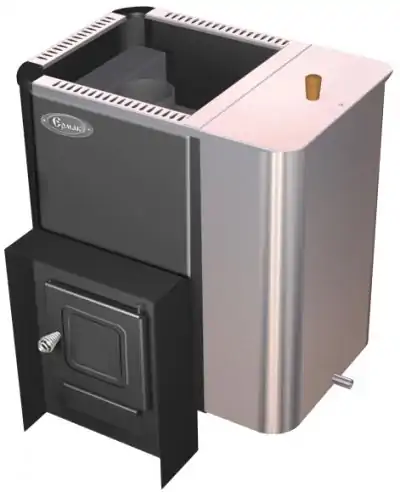

Модификации устройства: с баком для воды, экраном-конвектором и другие

Отопительная конструкция, предназначенная для эксплуатации в русской парной или финской бане.

Оснащается расширенным функционалом — двенадцать опционных вариантов или модель «ПС», оснащенная дверцей с панорамным типом стекла.

Для термически нагруженных элементов характерно применение стали толщиной 0,6 см, а для корпуса и газохода используется стальной лист — 0,3-0,4 см.

Модификация может быть представлена экраном-конвектором, сеткой каменки, навесным баком и универсальным теплообменником для подсоединения выносного бака.

Дровяные банные печи-каменки из серии «16», также представлены современными конструкциями «Ермак-Элит 16-С» и «Ермак-Элит 16-ПС», изготовленными на основе нержавеющей стали.

Особенности эксплуатации

Классическая серия имеет несколько особенностей, обуславливающих удобство и простоту эксплуатации:

недеформирующаяся топочная камера;
дверка с охлаждаемой спиральной ручкой;
выносной предтопочный тоннель;
четырёхсторонний прогрев каменки;
равномерно распределяющая тепло система;
легкость самостоятельного монтажа.

Элитные модели характеризуются наличием жаропрочной стеклянной вставки в дверке и увеличенной по размерам каменкой на основе нержавеющей стали. В качестве дополнительных модулей используются навесного типа бак и сетка-каменка, которые монтируются на заднюю стенку печи.

Внимание! При эксплуатации, на самом начальном этапе топки, дверцу парилки рекомендуется держать открытой, и закрывать только после закипания воды в баке — примерно через пару часов

Нагрев камней

Кирпичные печи для бани с каменкой могут иметь прямой и косвенный нагрев камней. При прямом нагреве через камни просачивается дымок, сами камни – потемневшие по понятной причине.

При косвенном нагреве прямого контакта огня с камнями не происходит. Сама каменка у печи может быть открытой и закрытой.

Закрытая каменка полностью закрывает камни, а конструкции представляют собой единое целое. В случае открытой каменки камни видны снаружи.

Если вы хотите, чтобы печь представляла собой основу для русской бани, то идеальным вариантом будет печь с закрытой каменкой.

Благодаря такой печи обеспечивается стабильность температуры в парной, естественный уровень влажности поддерживается без пересушивания воздуха, конвекция является небольшой и отсутствует сильный жар вблизи камней.

Наибольшей популярностью среди наших соотечественников пользуется печь комбинированного действия, позволяющая обогревать не только парилку, но и моечную, и предбанник.

Помимо этого, такие кирпичные печи для бани позволяют получить необходимое количество теплой воды. Баня комбинированного действия позволяет получить сухой пар, которым сушится баня после эксплуатации.

Печи из кирпича во всех их конструкциях являются комбинированными. Если каменку сделать с косвенным нагревом, то между топливником и отсеком для камней помещается чугунная плита либо котёл из чугуна.

В качестве таковых можно посоветовать те, что применяются для печей на кухне, поскольку тонкостенная листовая сталь под температурным воздействием разрушается либо деформируется, что недопустимо.

Устройство и принцип работы печи Ермак

Печи для бани Ермак разделены на несколько серий. Классический модельный ряд основывается на традиционной схеме газоходных каналов, имеет округлые изгибы корпуса. Здесь дополнительное оборудование навешивается на заднюю стенку. В новых линейках применяется угловатая форма корпуса, благодаря внедрению усложненной двухпоточной газоходной схемы увеличивается интенсивность нагрева камней и КПД устройства. Обновленные серии отличаются функцией трансформации: по желанию заказчика производитель может встроить дополнительные опции.

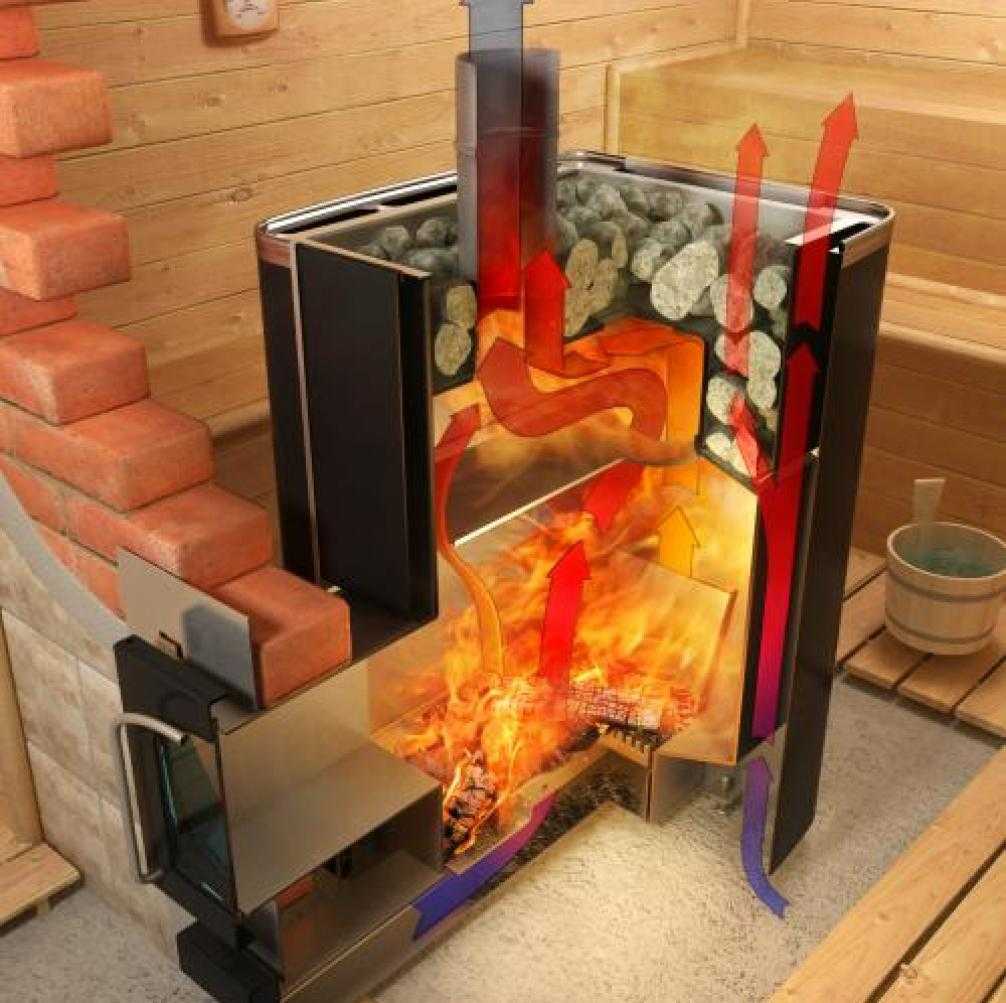

Принцип работы печи Ермак

Топки в печках Ермак могут быть изготовлены из нержавеющей стали и чугуна, благодаря чему можно выбрать модель, оптимально подходящую по эксплуатационным возможностям и стоимости. Если топка выполняется из нержавеющей стали, для каменки и дымовых каналов применяется этот же материал. В случае с чугунной топкой внедряется стальная каменка, способная полноценно защитить внутренние компоненты от контакта с водой.

В качестве топлива используются брикеты, дрова, газ, весьма востребованы комбинированные модели. Комплектация, функционал и конструкция определяются типом применяемого теплоносителя. Мощность устройств варьируется в пределах 12-36 кВт, этот диапазон позволяет найти прибор, подходящий под любой распространенный объем парной.

Принцип работы един – топливо, разрушаясь, создает тепловую энергию, прогревающую помещение, продукты горения (если это не электрокаменка) выводятся через газоотводы. Каменка позволяет использовать воду для выработки пара, такие металлические решения по функционалу и комфортности использования не уступают традиционным каменным конструкциям.

Ключевым элементом дровяной печи Ермак является топка, в ее основание заложен совок-зольник, посредством которого можно изменять интенсивность горения, удалять не прогоревшие фрагменты и золу. Колосник находится непосредственно над совком, на него складывают твердое топливо.

Сверху присутствуют газоходы и прочистные отверстия, с помощью первых пар и тепло распределяются в каменке. Спереди установлена жаропрочная дверца с самоохлаждающейся ручкой. Конструкция вставлена в рамку из нержавейки. Вентилируемая каменка способствует созданию приятного микроклимата, в ее центре установлен патрубок дымохода. Стальная рамка каменки увеличивает эксплуатационный ресурс агрегата, на ее стенки можно навесить бак или сетку.

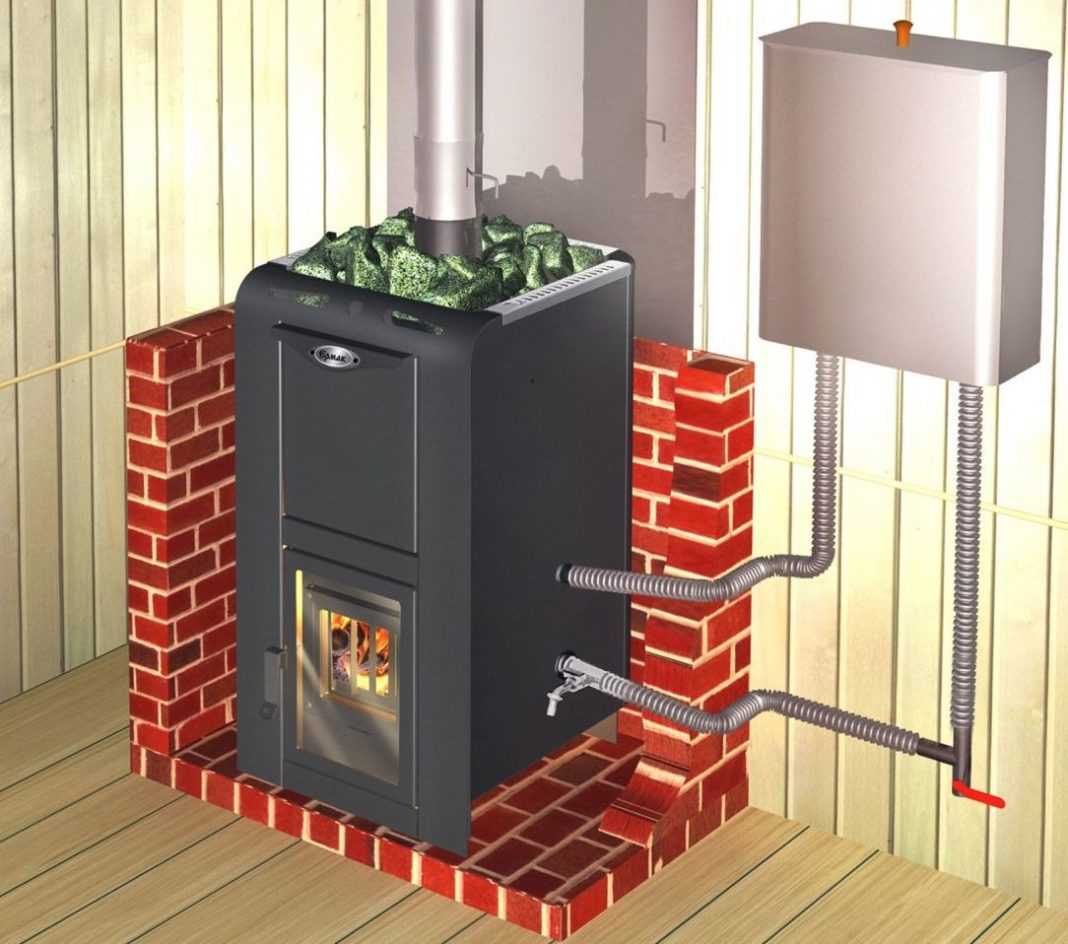

Для расширения функционала и повышения эффективности оборудования возможна установка дополнительных компонентов:

теплообменника, позволяющего нагревать воду в соседнем помещении,
навесного бака для печи Ермак, нагревающего воду для нужд парной,
дополнительной сетки-каменки,
экрана-конвектора, предотвращающего прямое воздействие инфракрасного излучения,
парогенератора для вывода мягких мелкодисперсных испарений,
выносного бака, в котором вода нагревается для нужд моечной.

Для расширения функционала и повышения эффективности оборудования возможна установка теплообменника

Также распространено использование закрытых модулей, посредством которых в каменке создается зона перегретых камней.

Прогар топки Ермака

Одной из самых распространенных претензий считается прогар стенок топочной камеры и парилки.

Сергей Бараник, 47 лет, г. Пермь

Топка и одна из стенок Ермака 12 прогорела за год эксплуатации. Печку покупали новую, в салоне, ставили по всем правилам инструкции

Баней пользовались через день, поэтому быстро обратили внимание на дым, идущий через боковую щель. По результатам разбирательства с представителем фирмы оказалось, что часть воды переливалась в топку, и сталь просто проржавела

Антон Алексеевич, 35 лет, г. Москва

Купил Ермак 16 по совету мастера, строившего баню. При первом протапливании получил нагоняй от него за неправильную закладку камней в каменку. Оказалось, что камень нужно укладывать слоями, последовательно. Мастер сказал, что Ермаки – самые надежные, но если забить каменку под завязку, при перегреве оборвет сварочные швы, а дальше обязательно прогорит топка. Пользуюсь Ермаком 7-й год и не жалею.

Анатолий Петровский, 28лет, г. Салават

После установки Ермака обратили внимание, что навесной бак к печи не прогревается, вода даже не кипит. Оказалось, что между стенкой корпуса и баком образуется щель, шириной почти в 6 мм

Виноваты оказались установщики печи, корпус просто завалило набок после загрузки каменки. Выровняли, заменили навесной бак дымоходным вариантом, и парилка в бане ожила.

Андрей Заварский, 40 лет, г. Тверь

Занимаюсь ремонтом Ермаков почти 10 лет. Те, кому приходилось сталкиваться с обслуживанием Теплодаров, наверняка оценят простую и надежную конструкцию кировских печей. Большая часть проблем возникает или из-за неправильно установки Ермака, или наплевательского отношения к печи, как к техническому устройству. Импортные модели в подобных условиях просто сгорают за считанные месяцы работы.

Изготовление газовой печи для бани своими руками

Прежде чем приступить к осуществлению плана по изготовлению самодельного отопительного устройства, следует получить разрешение у соответствующих органов на установку такого оборудования.

Тем не менее, выбирая из всех вариантов, предлагаем отдать предпочтение кирпичной печи, отличающейся способностью создавать атмосферу, в которой наилучшим образом сочетаются влажность и высокая температура. На первый взгляд, такая задача кажется трудновыполнимой. Однако при приложении некоторых усилий и наличии знаний строительных технологий с обустройством банной печи сможет справиться любой мастер-самоучка.

Подготовительный этап

Чтобы соорудить газовый агрегат для сауны самостоятельно, нужно определиться с его месторасположением. Домашние бани обычно состоят из двух помещений: парной и комнаты для отдыха. От печи требуются способность к полноценному обогреву всей площади и создание необходимой атмосферы в парилке. Зачастую отопительные устройства устанавливаются в парной возле стены, выполняющей функцию перегородки.

При сооружении газовой печи для бани должны быть задействованы только качественные материалы. Чтобы сам строительный процесс шел гладко и без проволочек, необходимо запастись:

для возведения стенок – огнеупорным кирпичом;
для приготовления раствора – песком, глиной и щебнем;
для упрочнения конструкции – арматурой и оцинкованной жестью;
для сооружения дымохода – асбестоцементной и металлической трубами;
для обустройства печки – колосниковой решеткой и дверцами (топочной и поддувальной);
для обеспечения поступления топлива и нагревания жидкости – водогазопроводными трубами.

Можно ли установить регистр для отопления в существующую печь

Правильнее, конечно, строить печь вокруг изготовленного регистра. Но, если печь уже стоит, в нее все-таки можно встроить водяной контур. Правда, придется хорошо постараться — они имеют немалые размеры а еще должны каким-то образом держаться. Так что задача не из простых. Кроме того не стоит забывать, что придется еще делать два вывода — для подключения подающего и обратного трубопровода.

Оптимальный вариант — сделать водяную рубашку под форме печи (этот — для металлической с конфорками)

Место для расположения регистра найти тоже не очень просто. Очень нежелателен его прямой контакт с огнем, но должен находится в среде горячих газов. В этом случае можно надеяться на то, что прослужит теплообменник долго.
