Как установить печь в каркасном доме
Печное отопление в каркасном доме – альтернатива газу, теплым полам и другим источникам обогрева. Установку целесообразно доверять опытным мастерам. Специалисты компании «Русская построечка» рекомендуют это делать по причине пожаробезопасности. Правильно сконструированная и установленная печь в каркасном доме – гарант хорошего обогрева, исключается риск возгорания объекта!
Как установить печь в деревянном доме?
Деревянный дом имеет множество преимуществ: экологичность, красота, комфортный микроклимат. Но такие постройки являются потенциально пожароопасными, поэтому при установке отопительного оборудования, нужно обязательно следовать правилам, описанным в инструкции и быть особенно осторожным.
Даже если вы решили доверить установку специалистам, мы рекомендуем ознакомиться с основными требованиями, которые обязательно нужно учесть при расположении металлической печи в таком строении.
Особенности печей из металла
Металлические печи созданы специально для того, чтобы, не затрачивая много времени и сил, оборудовать дом, коттедж или дачу постоянным источником тепла. Однако в полной мере насладиться преимуществами, которые обеспечивает такая печь, вы сможете, только правильно установив ее.
- Большой выбор моделей: от печей традиционной конструкции до технологически сложных вариантов с двух- и трехоборотными топками.
- Характеризуются умеренной стоимостью.
- Быстро нагреваются, что позволяет за короткое время сделать температуру в помещении комфортной.
- Долгий срок эксплуатации. При правильном обращении металлическая печь прослужит не менее пятндацати лет.
- Компактные размеры и наличие варочной поверхности у многих моделей.
- Для установки печи в деревянном доме не потребуется много времени и усилий.
Стоит сказать, что металлические печи могут быть дополнительно оснащены большим панорамным стеклом и выполнять также декоративную функцию, как например, печи серии Матрица, Метеор, Вертикаль. В этом случае при выборе места их установки нужно учитывать, что дверца должна находиться в зоне обзора.
Нужно ли делать фундамент под печь?
Установка печи в деревянном доме может предполагать наличие фундамента. Однако под печку из металла капитальное основание требуется лишь в том случае, если ее вес превышает 750 кг. Обычно печи из стали весят намного меньше (до 300-400 кг). Но если оборудование обкладывается кирпичом, то вес всей конструкции будет очень внушительным.
При весе печи до 80 кг фундамент не нужен, прибор должен быть установлен на прочное негорючее основание.
Еще один способ определить, нужен ли фундамент, – проконсультироваться у профессионального печника. Делать это нужно еще на этапе проектирования деревянного дома, поскольку фундамент для печки возводится во время создания фундамента для дома. Если здание уже построено, то напольное покрытие в месте установки придется разобрать. После этого потребуется вынуть грунт и сделать основание под печь.
Чтобы правильно выбрать фундамент, необходимо учесть следующие факторы:
- стоимость материалов, степень сложности монтажных и подготовительных работ;
- тип грунта: песчаный, глинистый, чернозем;
- вес печи и площадь, занимаемая ею.
В зависимости от всех перечисленных моментов, выбирают один из типов фундамента:
- свайный,
- бетонное основание.
Наличие прочного фундамента позволяет минимизировать вероятность перекоса печи, а значит, приводит к увеличению срока ее службы.
Где поставить металлическую печь?
В идеале выбирать место для стальной печи надо после того, как вставлены окна и возведены дверные проемы. Тогда становится ясно, как будут направлены воздушные потоки внутри помещения. Чтобы добиться наиболее эффективной работы печи, ее следует ставить там, где воздух не движется слишком активно.
- Узкие комнаты – неподходящее место для установки печи. По правилам пожарной безопасности до стены противоположной топке должно быть минимум 130 см.
- Кроме того, сама печка должна отстоять от стен на 110-125 см, а при использовании изоляции из негорючих материалов – на 40 см.
- Также не получится поставить печь в комнате слишком малой площади: отопительное оборудование, работающее на дровах, разрешается устанавливать в комнатах площадью не менее 16 м2.
Если устройство оснащено варочной поверхностью, то смело можно устанавливать его на кухне. Например, среди печей «Теплодар» такую конструкцию имеют печи серии Матрица, Вертикаль, Метеор и другие модели. Эти печи могут работать до 8 ч на одной закладке дров благодаря эффективной двухканальной системе дожигателей.
Печь-«шведка» имени Рязанкина: схема, описание модели
Комбинированная отопительная модель с варочной поверхностью – идеальное решение для установки между кухней и жилой частью дома. И если со стороны кухни кладется плита для приготовления пищи, то со стороны жилого помещения нередко обустраивается камин
Важное достоинство конструкции – быстрый нагрев поверхности
Схема кирпичной печи-«шотландки» сложнее, чем предыдущей отопительной конструкции. Поэтому, если вы решили возвести ее своими руками, но не имеете достаточно опыта, лучше сперва сложите ее без использования раствора, чтобы убедиться, что правильно поняли порядовку. Кроме порядовки, обязательно держите перед глазами план конструкции в разрезе, чтобы четко видеть все внутренние каналы.
Среди «плюсов» назовем эффективность, и расширенные возможности (обогрев и приготовление пищи).
Преимущества отопительной системы
Печное устройство этого типа имеет ряд неоспоримых плюсов:
- При маленьких габаритах большой рабочий потенциал;
- Маленький расход топлива при высокой теплоотдаче;
- Строительство можно производить в уже готовом доме, и не потребуется усиление фундамента;
- Невысокая стоимость по сравнению с другими отопительными системами и простота монтажа. Процесс установки у мастера с опытом занимает не более 5 часов;
- Разрешается использовать разные виды топлива;
По типу конструкции топливные системы разделяются на несколько типов:
- Малогабаритная;
- Тонкостенная;
- Толстостенная;
Читатели считают данные материалы полезными:
- Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
- Самостоятельное возведение печи голландки по схемам и чертежам
Что лучше каркасная или металлическая печь
Сравнение этих видов отопительных печей разумно было бы начать с обзора их целевого назначения. Каркасная печь — это сугубо отопительный прибор. В своей конструкции она использует тонкостенную кирпичную кладку и установка дополнительной варочной поверхности в ней просто невозможна. Классические металлические печи могут быть как только отопительные, так и иметь модификации с варочной поверхностью, например печь canada 00 варочная или печь новаслав огнев пов-100.
Каркасная печь в работе отапливает помещение с помощью теплового излучения, в то время как металлические нагревают как при помощи излучения, так и при помощи конвекции. Пример классической печи из металла новаслав огнев пов-100 – в ней устанавливаются металлические экраны, обеспечивающие создание конвективных тепловых потоков. Также и в печи canada 05 классик – воздух проходит через трубы из которых состоит корпус и таким образом быстро прогревает помещение.
Но вот что касается аккумуляции тепла, то здесь каркасная тонкостенная печь обладает большим преимуществом – после окончания топки, тепло нагретых кирпичей еще 4-6 часов продолжает обогревать помещение. В то время как металлическая печь остывает уже через 2 часа после того как топливо прекратило горение.
Третий вопрос — габариты. Что каркасная печь, что металлическая требуют, чтобы вокруг них было достаточно места. Вот только металлическая обязательно должна быть удалена от сторонних предметов, а монтаж ее для обогрева нескольких помещений крайне проблематичен. С другой стороны, каркасная печь может быть вмонтирована в стену, и таким образом, обеспечить прогрев нескольких комнат.
Оба вида приборов условно можно отнести к мобильным объектам. Металлические печи легко перемещаются, достаточно снять дымоход, закрыть дверки и корпус готов к перемещению. Каркасная печь теоретически также может быть перемещена – большинство моделей строятся на каркасе с ножками, что дает возможность переместить даже собранную конструкцию, вес большинства моделей составляет всего 350-500 кг.
Ну а что касается долговечности то здесь первенство за металлическими печами – при правильном уходе и разумном использовании срок службы составляет 50 лет. Каркасная печь рассчитана всего на 10-12 лет правильной эксплуатации, увы, тонкостенная конструкция, пусть и стянутая металлическим каркасом просто не выдерживает более длительной эксплуатации и требует капитального ремонта.
Отопление каркасного дома электричеством
Электрическое отопление каркасного дома используют в регионах с разным климатом. Оно очень удобное, относительно недорогое в монтаже и простое в эксплуатации. Высокую стоимость электричества можно снизить за счет установки экономичных обогревателей нового поколения.
Для электрического отопления используют разное оборудование:
- теплый пол;
- конвекторы;
- масляные радиаторы;
- тепловентиляторы;
- инфракрасные обогреватели;
- кондиционер и другие.
Конвекторные обогреватели

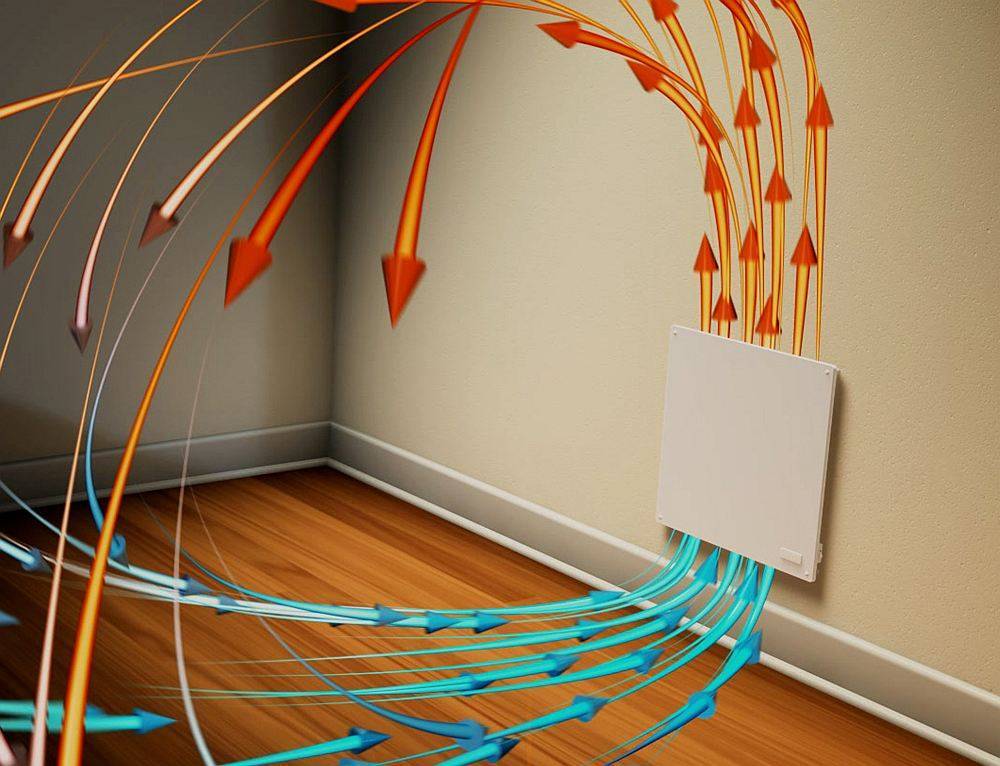

Конвектор – самый популярный прибор для электрического отопления каркасного дома. Принцип его работы заключается в обогреве воздуха. Холодный воздух попадает в конвектор снизу, нагревается и покидает его, устремляясь вверх. Затем воздух начинает циркулировать по помещению, поднимаясь вверх в соответствии с законами физики, а вниз опускается холодный воздух.
Простота этой системы заключается в том, что воздух движется естественным путем, параллельно прогревая помещение. Это позволяет без проблем отапливать даже большие по площади и объему комнаты. Считается, что КПД отопления с использованием конвекторов достигает 90%.
Но у этого способа обогрева есть и существенный минус – расходы электричества очень высокие, то есть, вариант нельзя назвать экономичным. Но сегодня можно встретить в продаже более новые конвекторы, в которых регулируется температура, повышена теплоотдача, что позволяет уменьшить расходы на отопление. Преимущество этих приборов в том, что их можно устанавливать самостоятельно.
Отопление тепловентиляторами

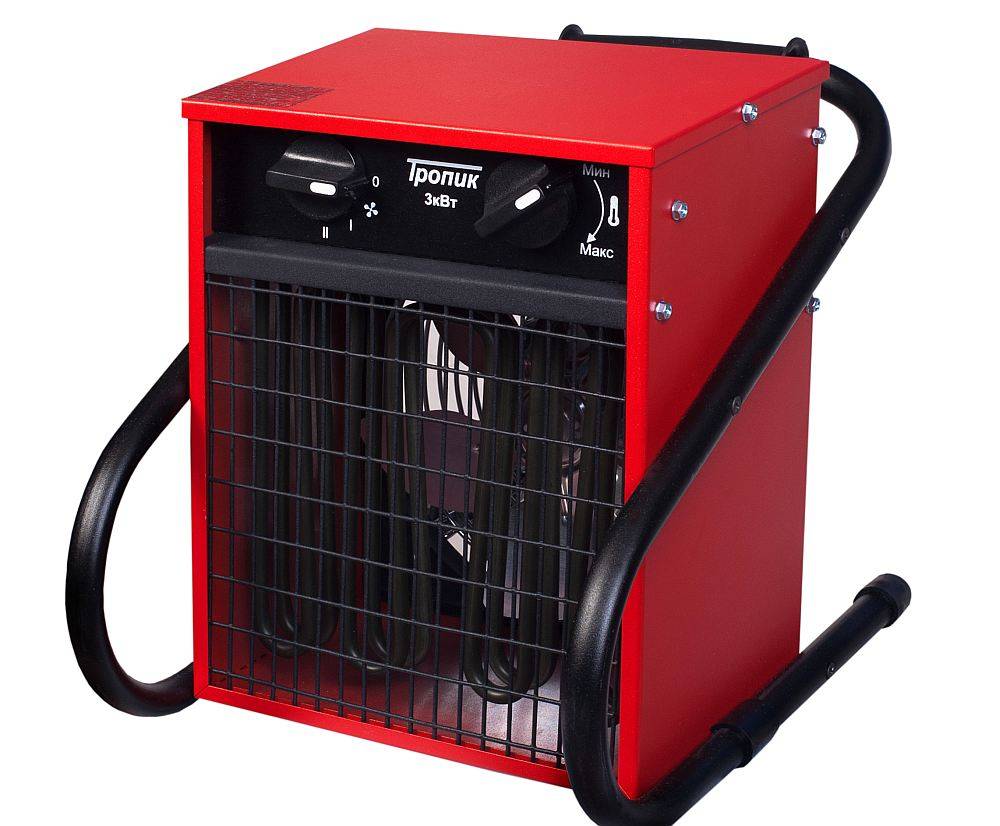

Тепловентиляторы схожи по принципу работы с конвекторами, но в отличие от них, имеют систему принудительной циркуляции воздуха. За счет этого теплообмен в воздушных массах осуществляется быстрее, а дом прогревается за значительно меньший промежуток времени.
Но при работе тепловентилятора стоит сильный шум, да и затраты на такое отопление будут высокими. Из-за этих недостатков тепловентиляторы не пользуются высоким спросом у владельцев каркасных домов. Этот вариант подходит только для быстрого прогрева помещения в экстренных случаях, а не для постоянного пользования.
Масляные радиаторы
У масляных радиаторов аналогичный принцип работы, как и у конвекторов, – они подогревают воздух только вблизи себя. С их помощью нельзя обогревать большую площадь из-за отсутствия циркуляции воздуха. Поэтому, если в комнате стоит радиатор, тепло только возле него, а в остальных местах помещения прохладно.
Хоть это и экономичный вариант частичного отопления каркасного дома, он не может использовать для всех помещений. Современные радиаторы оборудованы более продвинутыми аккумуляторами, в которых можно регулировать уровень обогрева. Эти аккумуляторы содержат масло, сохраняющее тепло от электрической спирали и постепенно отдающее его воздуху. Но точной регулировки температуры воздуха добиться на данный момент невозможно.
Инфракрасные обогреватели

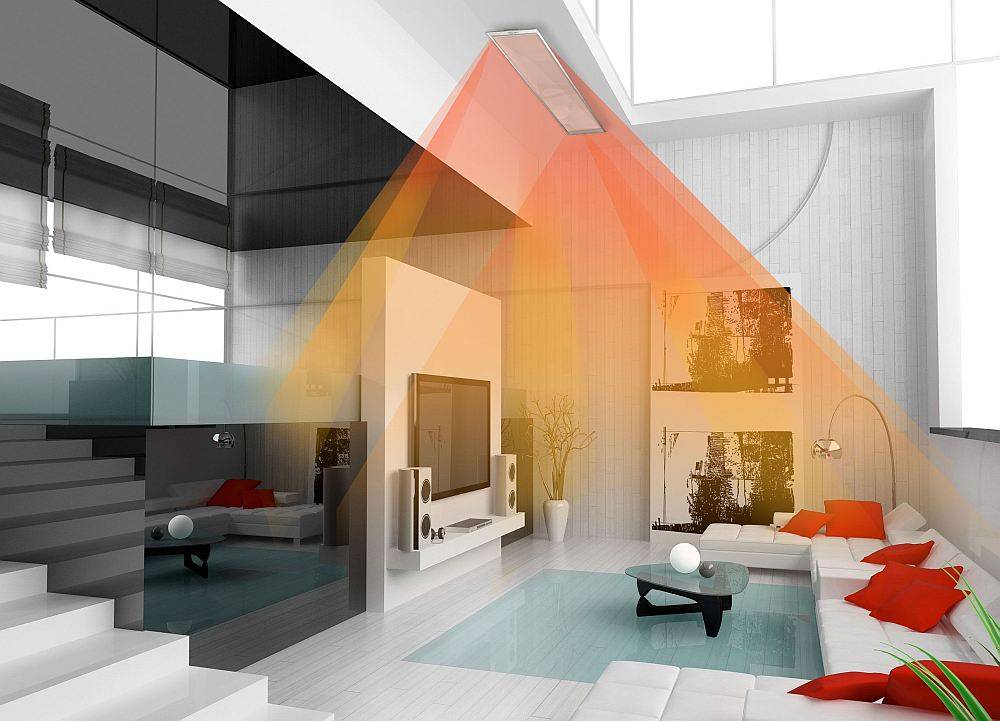

Еще один современный обогревательный прибор, который применяют в отоплении каркасных домов – инфракрасный излучатель, работающий от электричества. Преимущество в том, что он нагревает предметы, а не воздух.
Практически мгновенно нагретые стены, мебель, плитка, пол в зоне действия начинают также отдавать свое тепло зданию. Благодаря инфракрасным обогревателям можно получить нужную температуру в доме быстро и без сухого воздуха, что очень удобно.
Теплые полы в каркасном доме

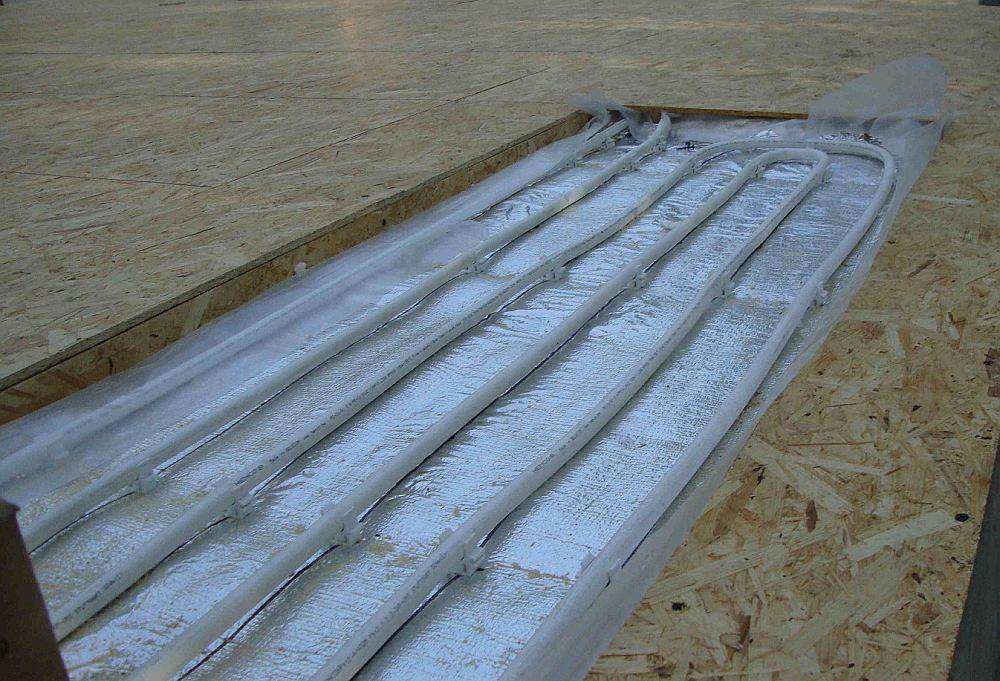

Теплые полы делают как в уже готовом доме, так и на этапе строительства. Сейчас это очень популярный вариант отопления, чему есть причины.
- Во-первых, теплые полы можно расположить зонами (например, в кухне, ванной, в открытой части спальни, на балконе, в зоне отдыха в гостиной).
- Во-вторых, это очень экономичный вариант обогрева дома весной и осенью, при котором наблюдается максимально идеальная циркуляция теплого воздуха в помещении.
Благодаря тому, что основой каркасного дома служит дерево, хорошо сохраняющее тепло, а стены хорошо утеплены, только теплыми полами можно отапливать жилые дома в южных регионах.
Кондиционер как способ отопления
Еще один электроприбор, при помощи которого можно обогревать каркасное здание – кондиционер. В межсезонье он способен не только охлаждать температуру воздуха, но и делать ее выше. Это способ быстрого подогрева помещения без серьезных трат энергии.
В отличие от вентилятора, новые кондиционеры почти не шумят, а вот старые работают довольно громко. Недостаток кондиционеров в том, что их нельзя использовать при отрицательных значения температуры. А вот в межсезонье это неплохой способ создать в доме комфортную температуру.
Как выбрать печь для дома
Выбирая отопительную печь для дома каркасного типа, учитывайте не только стоимость и внешний вид, но и технические характеристики оборудования.
Основное предназначение
Прежде всего следует учесть режим пребывания в доме. То есть, если планируется использовать постройку для постоянного проживания, то рационально установить печь с высокой тепловой инерцией, так как при этом тепло будет долго держаться и топить получится реже. Если же дом используется в качестве дачи в летний сезон, а зимой лишь иногда, то рациональнее установить камин. Компромиссным вариантом в данном случае будет печь-камин.
Кроме того, необходимо задать себе вопрос: печь будет использоваться только в качестве отопительного прибора или и для приготовления еды в постоянном режиме?
Выбор мощности и месторасположения
Требуемая мощность определяется из расчета 1 кВт на 10 кв. м площади помещения при средней высоте потолка 2,5 м.
Мощность печи заводского изготовления несложно найти в техническом паспорте
Для сопоставления с требуемой следует обратить внимание на номинальную мощность, при которой печь может работать длительное время без последствий
Определение мощности самостоятельно построенных печей – непростая задача, при решении которой необходимо учесть влияние множества параметров: площади поверхности, объема топки, вида применяемого топлива и других. Усредненное значение можно получить умножением 400 ккал/ч на площадь её свободной поверхности.
Что касается расположения, не стоит забывать, что печи-камины способны нагревать воздух не более чем в трех прилегающих помещениях. Идеальным местом для установки печи-камина в каркасном доме считается гостиная, где наиболее часто проводят время.
Хорошее решение для расположения печи – в простенке. Таким образом от нее будут обогреваться смежные комнаты. В конце концов, самый лучший вариант – это печь с теплообменником или водяным котлом. При этом расположение уже не имеет особого значения.
Материал
При строительстве кирпичной печи в доме можно быть уверенным, что будут учтены все индивидуальные пожелания его владельцев. Но это потребует определенных временных затрат на поиски хорошего мастера, а сам процесс строительства может затянуться на длительный срок. Именно поэтому наибольшую популярность приобрели отопительные печи, изготовленные в заводских условиях.
Если выбирать для каркасного дома между чугунными и стальными печами, то важно знать, что чугун обладает большей теплоемкостью, чем сталь. Как следствие, такие печи требуют длительного нагрева, но способны отдавать тепло на протяжении долгого времени
Для более быстрого нагрева воздуха в помещении наилучший вариант – печь-камин из листовой стали. Она мгновенно нагревается, но остывает быстрее чугунной.
Кроме того, следует обратить внимание на материал облицовки. При применении керамики или камня корпус прогревается дольше, но и время последующего излучения тепла значительно увеличивается
Полезное: Жидкая теплоизоляция: производители, особенности выбора и применения
Что лучше каркасная или металлическая печь
Сравнение этих видов отопительных печей разумно было бы начать с обзора их целевого назначения. Каркасная печь — это сугубо отопительный прибор. В своей конструкции она использует тонкостенную кирпичную кладку и установка дополнительной варочной поверхности в ней просто невозможна. Классические металлические печи могут быть как только отопительные, так и иметь модификации с варочной поверхностью, например печь canada 00 варочная или печь новаслав огнев пов-100.
Каркасная печь в работе отапливает помещение с помощью теплового излучения, в то время как металлические нагревают как при помощи излучения, так и при помощи конвекции. Пример классической печи из металла новаслав огнев пов-100 – в ней устанавливаются металлические экраны, обеспечивающие создание конвективных тепловых потоков. Также и в печи canada 05 классик – воздух проходит через трубы из которых состоит корпус и таким образом быстро прогревает помещение.
Но вот что касается аккумуляции тепла, то здесь каркасная тонкостенная печь обладает большим преимуществом – после окончания топки, тепло нагретых кирпичей еще 4-6 часов продолжает обогревать помещение. В то время как металлическая печь остывает уже через 2 часа после того как топливо прекратило горение.
Третий вопрос — габариты. Что каркасная печь, что металлическая требуют, чтобы вокруг них было достаточно места. Вот только металлическая обязательно должна быть удалена от сторонних предметов, а монтаж ее для обогрева нескольких помещений крайне проблематичен. С другой стороны, каркасная печь может быть вмонтирована в стену, и таким образом, обеспечить прогрев нескольких комнат.
Оба вида приборов условно можно отнести к мобильным объектам. Металлические печи легко перемещаются, достаточно снять дымоход, закрыть дверки и корпус готов к перемещению. Каркасная печь теоретически также может быть перемещена – большинство моделей строятся на каркасе с ножками, что дает возможность переместить даже собранную конструкцию, вес большинства моделей составляет всего 350-500 кг.
Ну а что касается долговечности то здесь первенство за металлическими печами – при правильном уходе и разумном использовании срок службы составляет 50 лет. Каркасная печь рассчитана всего на 10-12 лет правильной эксплуатации, увы, тонкостенная конструкция, пусть и стянутая металлическим каркасом просто не выдерживает более длительной эксплуатации и требует капитального ремонта.
§ 21. Печи длительного горения
Печами длительного горения называются такие печи, в которых при загрузке их достаточным количеством топлива горение продолжается в течение нескольких часов (6-8 ч) и даже нескольких суток, причем в течение этого периода времени лишь иногда топливо поправляют. Благодаря длительному и равномерному развитию процесса горения печи имеют высокий коэффициент полезного действия (85-88%). На поверхности печи во время топки и несколько позже поддерживается температура 90-95°С. Теплоотдача печей такая же равномерная, как у приборов центрального отопления.
Достаточно высокие температуры на поверхности печи в течение продолжительного времени дают возможность значительно уменьшить габариты и массу печей длительного горения по сравнению с печами периодической топки. Топливом для печей длительного горения служат газ, жидкое топливо, кокс, антрацит, брикеты из Угольной мелочи, стружек, опилок. Печи, которые работают на твердом топливе, оборудуют специальными устройствами: наполнительной шахтой, вмещающей запас топлива не менее чем на 12-25 ч горения; приспособлением для регулирования подачи воздуха и скорости горения; приспособлением для шуровки и очистки печи от золы и шлака во время ее топки.
Однако лучшим топливом для печей длительного горения являются газ и жидкое топливо, которые сжигаются в специальных горелках, изготовляемых на заводах.

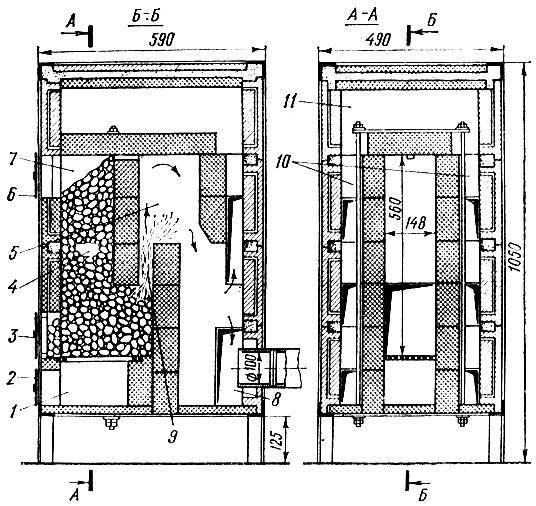

Печь АКХ-9 длительного горения на твердом топливе (рис. 27) изразцовая, собирается в каркасе из угловой стали. Внутренняя кладка – из огнеупорного кирпича.
Рис. 27. Печь АКХ-9 длительного горения на твердом топливе: 1 – зольник, 2 – поддувальная дверка, 3 – топочная дверка, 4 – топливник с колосниковой решеткой, 5 – промежуточная камера, 6 – дверка для загрузки топлива, 7 – шахта, 8 – коллектор, 9 – средний дымоход, 10 – боковые дымоходы, 11 – выход двух дымоходов над перекрытием камеры
Основные конструктивные и теплотехнические показатели печи АКХ-9 Размеры в плане, мм.........490×590 Высота, мм..................1050 Поверхность нагрева, м2.....2,4 Теплоотдача, ккал/ч.........2400 Масса, кг...................350
В печи устроена загрузочная камера (шахта 7) для топлива. Подом камеры служит подвижная колосниковая решетка. В передней стенке расположены три отверстия, закрываемые герметическими дверками: верхней 6 для загрузки топлива, средней 3 для шуровки топлива, нижней – поддувальной 2 с приспособлением для регулирования подачи воздуха в топливник 4, которая должна обеспечить весьма малую интенсивность горения (0,26-1 кг/ч угля).

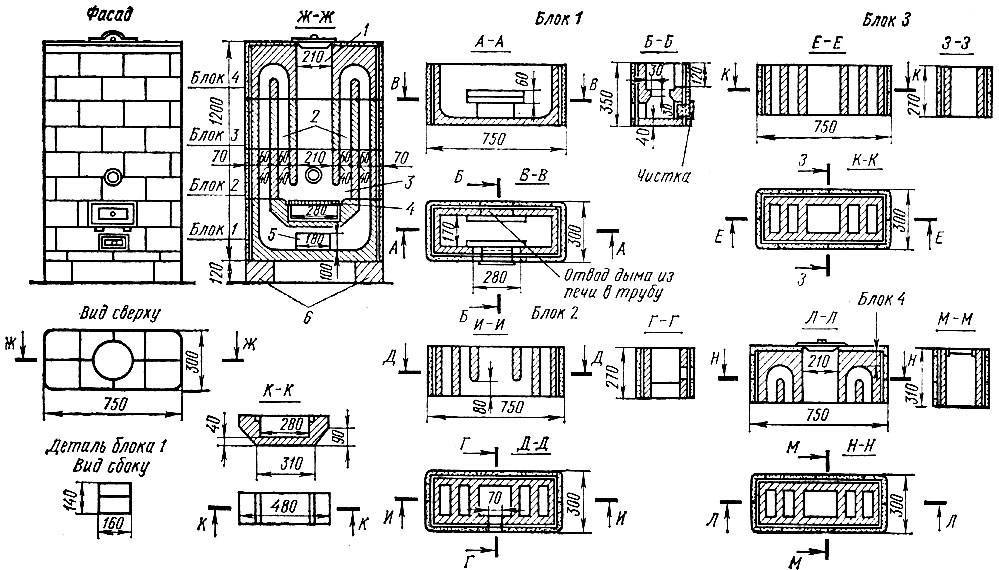

Сборно-блочная бетонная печь длительного горения на твердом топливе конструкции РНИИСТ (рис. 28) состоит из четырех блоков. При вставке в печь еще одного блока, такого же, как блок 3, высота и теплоотдача печи увеличиваются. Печь устанавливают на бетонных подкладках 6 размером 120×150 мм.
Рис. 28. Сборочно-блочная бетонная печь длительного горения на твердом топливе конструкции РНИИСТ: 1 – загрузочная шахта, 2 – внутренние вертикальные каналы, 3 – топливник, 4 – колосниковая решетка, 5 – зольник, 6 – бетонные подкладки
Посредине печи расположена загрузочная шахта 1, вмещающая около 30 кг антрацита. Горение происходит на поверхности естественных откосов угля, образующихся возле колосниковой решетки 4, в результате чего слои угля сохраняют постоянную толщину. Таким образом поддерживается постоянный режим горения в печи. Сгорая, топливо сползает вниз, а на его место из шахты поступает новое. Печь можно топить непрерывно в течение трех-четырех суток. Необходимо только 2-3 раза в сутки прорезать снизу через зазоры в колосниковой решетке спекшийся на решетке уголь и удалять накопившийся шлак.
Чтобы обеспечить очень малую интенсивность горения, следует точно регулировать количество подаваемого воздуха движком, перекрывающим отверстие в поддувальной дверке. Небольшое круглое отверстие на фронтальной стенке печи используют в качестве гляделки, а также для шуровки топлива и подачи в топливник вторичного воздуха.
Дымовые газы в печи двигаются таким образом. Из топливника 3 газы поднимаются вверх по двум внутренним вертикальным каналам 2, затем поворачиваются на 180° вниз и, опустившись, соединяются под зольником 5 в один общий поток, уходящий в дымовую трубу. Основные конструктивные и теплотехнические показатели сборно-блочной печи длительного горения приведены в табл. 2.
Таблица 2. Основные конструктивные и теплотехнические показатели сборно-блочной бетонной печи длительного горения конструкции РНИИСТ
Правила выполнения каркасных печей
Каркасная печь относится к классу быстровозводимых конструкций за счет использования простой одинарной кладки кирпича и металлического каркаса. Каркас такой печи состоит из вертикальных стоек и горизонтальных поперечин. Вертикальные стойки выполняются из стального уголка 25 или 35 мм, горизонтальные поперечины нижнего яруса из уголка 45 или 50, верхних ярусов из полосы 25,30, 35 или 40 мм. Накладки могут выполняться из листовой стали или быть сборными из полосы и металлических вставок. Печная фурнитура усиливается металлическими стяжками в виде полосы или уголка. В стандартных печных наборах дверки поддувала и топки сразу идут в комплекте металлических деталей.
При сборке каркасной печи чаще всего используется сварочное соединение, это легче и проще, в комплектах поставки для этого как в детских конструкторах в местах сварки сделаны метки. Для быстровозводимых каркасов используется болтовое соединение – здесь заранее просверлены отверстия и нарезана резьба. А вот в каркасах, выполненных по индивидуальным заказам часто используется ковка – на заклепки посажен весь каркас и он считается неразъёмным, поэтому при монтаже требуется немало усилий чтобы просто внести эту решетку в помещение.
Кладка основания и поддувала выполняется из красного полнотелого кирпича. Топка, как и у других печей, выполняется из огнеупорного шамотного кирпича. Дымоход может быть выполнен как из красного, так и из шамотного кирпича.
