Баня каркасная своими руками проекты 3х4 на фото

Преимущества и недостатки сооружения

Баня многими дачниками ассоциируется с массивной конструкцией из деревянного сруба или кирпича. Сооружение в таком случае будет красивым, подчёркивающим достаток владельца, но крайне дорогим. К тому же по срокам строительство растянется

Специалисты рекомендуют обратить внимание на каркасно-щитовой вариант

Преимущества технологии:

Низкая стоимость.
Не нужен массивный фундамент.
Низкая теплопроводность стен позволяет быстрее нагреть помещение.
Коммуникации проводятся внутри стен, что улучшает эстетику.
Нет усадки после возведения.
Материалы экологичны и безопасны.
Работу можно выполнить не обладая строительными навыками.
Для строительства не потребуется применения особой техники.
Отделка выполняется различными вариантами.
Мокрые способы отделки отсутствуют, что даёт возможность работать практически в любую погоду.

Технология набирает популярность. Основное ее преимущество в стоимости. Строительство каркасной бани обойдётся в 2−3 раза дешевле возведения сруба и кирпичных стен. Монтаж легко выполнить самостоятельно, даже в одиночку, если планируется небольшой проект. Судя по отзывам владельцев, в каркасных банях созданы все условия для комфортного отдыха.

Однако, есть и недостатки:

Грибок — главный враг. Поскольку здание не монолитное, а состоит из множества деталей, то между ними есть щели. Через них просачивается воздух снаружи, вызывая выпадение конденсата. Как результат — повышенная влажность на стыках, и появление плесени. Но решение проблемы есть — качественное утепление стыков и обработка древесины антисептиком.
Использование дешёвого пенопласта в качестве утеплителя пожароопасно.
Нельзя использовать древесину даже с небольшим превышением влажности, поскольку тогда увеличатся зазоры на стыках при усыхании.

Все недостатки разрешимы, но придётся приобрести качественные материалы. Строительство каркасных бань следует вести, строго соблюдая технологию, тогда проблем не возникнет. Опасность возгорания утеплителя — спорный вопрос. Безопасной можно считать только кирпичную постройку с минимальной отделкой.

Достоинства таких бань

С давних времен наши прадеды строили бани из рубленой древесины. Но с течением времени эта проверенная временем технология потеряла свою актуальность. Дело в том, что современные способы строительства намного приемлемее по стоимости и времени, а по качественным характеристикам ничуть не уступают.

Самая востребованная технология на сегодняшний день это каркасное строительство.

Предлагаем вашему вниманию основные преимущества такого способа:

Строительство в короткие сроки;
Возможность постройки в любой период года;
Никакой усадки;
Невысокая цена постройки и эксплуатации;
Возможность маскировки электрооборудования и коммуникаций;
Много вариантов наружной и внутренней отделки.

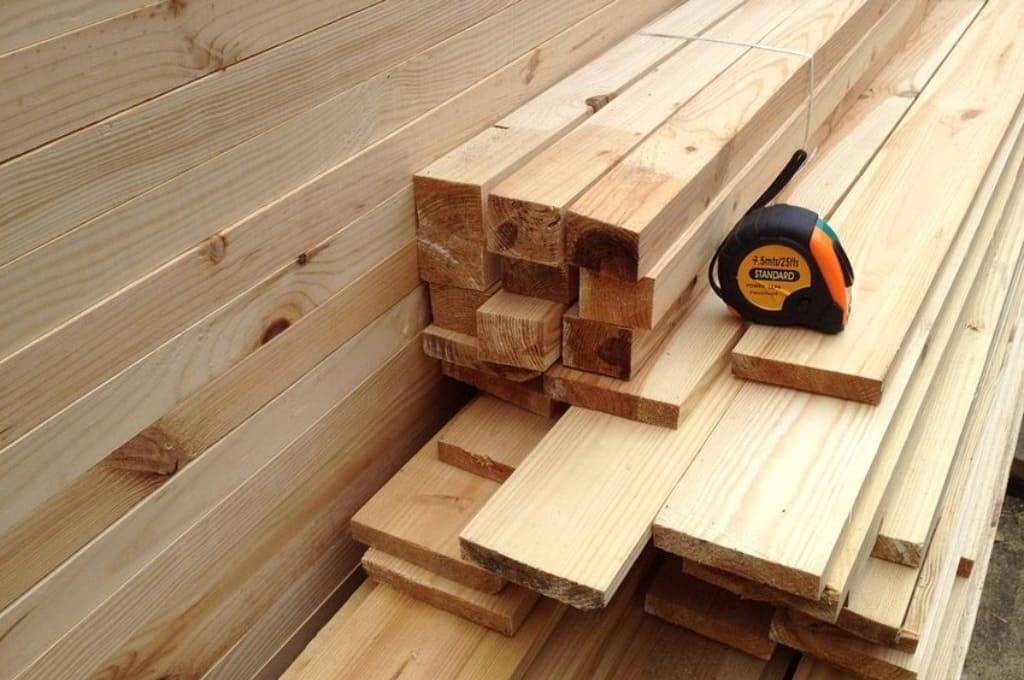

Расчеты материалов

Сооружается каркасная баня своими руками разных размеров. Мы рассмотрим стандартный вариант, который подойдет для строительства начинающими мастерами.

Отделку бани изнутри и снаружи, часто проводят вагонкой, изготовленной из древесины хвойного происхождения. Крышу оборудуют двускатную, а для кровли применяют металлочерепицу.

Отталкиваясь от размеров 5 на 4 метра, для изготовления фундамента нам понадобится:

два куба бетона;
0,3 куба обрезной доски;
80 погонных метров арматуры.

Каркасная баня под ключ, требует больших финансовых вложений именно на строительство каркаса. Чтобы сделать каркас, потребуется:

5,3 кубов бруса, сечением 12 на 12 сантиметров;
36 квадратных метра, минваты, толщиной 10 сантиметров;
около сорока квадратов пароизоляционного материала;
75 квадратов деревянной вагонки;
40 квадратов гидроизоляционного материала.

Если необходимо сэкономить финансы, то брус можно заменить доской. Монтаж пола, также важный момент. Чтобы сделать пол в бане своими руками потребуется:

0,2 куба доски 150 на 50;
двадцать погонных метров плинтуса;
двадцать квадратов минваты и 20 квадратов вагонки.

Если хочется сэкономить на конструировании каркасной бани, то именно на возведении крыши, это можно сделать. Можно приобрести, самый дешевый утеплитель, и закрыть его не обрезной доской.

Но так как у нашей бани будет двускатная крыша, чердачное помещение можно использовать для хранения разного инструмента и ненужных предметов. Чтобы построить крышу, необходимо:

один комплект водостока;
0,2 куба реек для стропил;
0,1 куба планок для обрешетки;
0,1 куба карнизных реек;
двадцать квадратов металлочерепицы.

Кроме перечисленных материалов, потребуются:

трубы из асбеста;
саморезы и гвозди;
скобы;
цемент, песок и гравий.

Если строится каркасная баня, своими руками используя пошаговую инструкцию, нужен:

уровень, угольник и рулетка;
молоток, отвертки и плоскогубцы;
электрическая дрель;
миксер для бетона;
емкость для дозировки сыпучих материалов;
шуруповерт;
ручная ножовка или электрическая пила.

Сделав нужные замеры и подобрав по ним материалы, приступаем к конструированию будущего помещения.

Процесс строительства

Проект каркасной бани с фото своими руками позволяет собрать помещение парной, мойки, комнаты отдыха, но строительство бани всегда начинается с обустройства надежного фундамента.

Фундамент для постройки

Поскольку каркасное сооружение – лёгкое строение, её часто сооружают на основе быстровозводимого столбчатого фундамента. Он обходится в небольшую сумму денег и обустраивается в течение нескольких дней.

Столбчатый фундамент.

В качестве столбов используют готовые бетонные опоры или кирпичную кладку. Столбы также можно отлить из бетона на месте строительства. Для этого бетон заливают в опалубку, которую размещают в яму выкопанную в грунте. Обязательно усиливая столбчатый фундамент металлической арматурой.

Стены

Сборка стен каркасной бани выполняется на готовом фундаменте и предварительно собранном каркасе. Каркас собирают непосредственно на фундаменте и после – монтируют на него панели стеновой обшивки. Наружная обшивка образует поверхность наружных стен, внутренняя – поверхность внутренней стены.

Утепление

Утепление банного помещения выполняют минеральной ватой. Не рекомендуется утеплять парилку пенопластом, ввиду содержания в нём вредных веществ и их возможного испарения в пространство парной.

Утепляем баню.

Минераловатный утеплитель сохраняет свои теплосберегающие свойства при одном условии – если он сухой. Поэтому в стенах бань и парилок минвату обязательно закрывают пароизоляционной пленкой и специальной мембраной, чтобы не допустить её отсыревания и потери теплосберегающих свойств. В зоне расположения печки утеплитель внутри стены дополнительно закрывают фольгой.

На заметку
Проект каркасной бани на фото демонстрируют защиту стен рядом с печкой металлическим экраном. Фольгированный слой внутри стены не виден, но он там есть.

Крыша

Поскольку каркас постройки является лёгким строением на малозаглубленном фундаменте, материалы для обустройства её кровли также должны быть лёгкими. Чаще других используют профилированный металлический лист (профнастил) или ондулин – гибкую лёгкую битумную черепицу. Оба приведенных кровельных материала отличаются декоративностью, крыша получается яркой и привлекательной.

Внутренняя отделка

Полученный проект каркасной бани бесплатно не всегда содержит перечень материалов для внутренней отделки. Поэтому укажем главное, что надо учесть в выборе материала для внутренних стен.

Деревянные каркасные бани обшивают изнутри деревом – вагонкой, профилированным брусом или блок-хаусом. Это – единственный материал, которым можно обустраивать стены, пол и потолок внутри парной. Никакие другие аналоги, деревосодержащие заменители не подходят для влажного и горячего помещения. Они не удовлетворяют главному критерию парной – пользы для здоровья.

Каркасная парная.

Выбор материала для внутренней обшивки бани часто сводится к вагонке из хвойных пород дерева, кроме парной. Вагонка из сосны является источником смолистого запаха, который полезен для здоровья. А также смолистость древесины необходима для повышения влагостойкости. Сосновая вагонка одна из наиболее доступных отделочных материалов по стоимости.

Что касается полка и парной, то тх часто делают из осины. К тому же пол делают из лиственницы, но это уже дизайнерские приёмы, которые не учитывают при строительстве бюджетных каркасных бань своими руками.

Основные плюсы каркасной технологии

Преимущества каркасных строений:

конструкция простая и возможно проектирование, строительство своими руками;
здание не дает усадки и к отделочным работам, установке оборудования приступают сразу после основного строительства;
стройка проходит быстро, без ограничений по времени года;
легкость конструкции дает возможность устанавливать любой тип фундамента;
материалы для обшивки подходят любые. Все зависит от материальных возможностей;
экологичность постройки;
экономическая выгода в сравнении с каменными, кирпичными зданиями.

Для выполнения работ не требуется привлечения тяжелой техники и целой бригады работников. Подойдут простые строительные инструменты и максимум один помощник.

Последние штрихи

Чтобы банька приобрела законченный вид, крыльцо мы оборудовали навесом и самодельной лестницей. Высота ступеньки у лестницы 18 см, детали собирал на крепежные уголки и саморезы.

К баньке ведет дорожка

Венички

Уголок для отдыха

От калитки ко входу я сделал дорожку, около бани успел собрать ящик для компоста и приличную дровницу. Внутрь бани мы занесли мебель, развесили там полочки, шторы, повесили веники. В дальнейшем планирую обустроить около бани палисадник и построить уличное барбекю.

8 кубов дров

https://derevyannie-doma.com/materialy/karkasnaya-banya-proekty-i-chertezhi.html
https://dekoriko.ru/banya/proekty/karkasnaya/
http://obustroen.ru/banya-i-sauna/karkasnaya-banya.html
https://svoimi-rykami.ru/stroitelstvo-doma/banya/karkasnye-bani-proekty-svoimi-rukami.html
http://okarkase.ru/drugie-postrojki/banya/karkasnaya-banya-4×4-svoimi-rukami-poshagovaya-instrukciya.html
http://tolkostroyka.ru/banya/karkasnye-bani-proekty-svoimi-rukami/
https://bouw.ru/article/proekt-karkasnoy-bani-5h5
https://2proraba.com/malye-postrojki/xozpostrojki/karkasnaya-banya-5×5-proekty-i-chertezhi.html
https://stroyday.ru/istorii-polzovateley/kak-ya-stroil-karkasnuyu-banyu.html

Варианты фундамента для разных почв

Повышенная прочность от основания не нужна ввиду лёгкого веса каркасной конструкции. Но фундамент должен быть качественным и соответствовать типу почвы под ним.

Деревянный или брусовый тип

Прочная почва и проект лёгкой бани размером 3х4 допускают возведение сооружения на деревянном фундаменте. Такой тип идеально подходит для глинистой почвы, которая не страдает переизбытком влаги, но имеет сезонную подвижность.

Для фундамента используют твёрдые сорта древесины, желательно дуб. Его обрабатывают антисептиком или покрывают пылевлагозащитными материалами: смолой или маслом с воском.

Лёгкая баня на блочном фундаменте

Баня небольшого размера при установке внутри тяжёлой печи может размещаться на основании из блоков. Но такой тип основания эффективен лишь при неглубоком слое промерзания грунта зимой.

Для формирования фундамента нужно установить газосиликатные блоки по периметру стен и закрепить и грунтом. При этом блоки выставляют строго по уровню. Отклонения исключены.

Столбчатый вариант

Подходит для почвы с неравномерной структурой и высоким уровнем грунтовых вод, где возводится фундамента повышенной глубины. Для надёжного закрепления в землю вбивают трубы, на которые ставят постройку. Техника для работ не нужна. Из инструментов понадобятся: бугр, цемент, трубы из пластика или асбеста.

Порядок возведения:

Выровнять грунт, наметить точки установки столбов.
Пробурить отверстия глубиной до 50 см. Сделать гидроизоляцию дна полиэтиленом.
Залить бетон и установить трубу на глубине около 30 см.
Дождаться застывания и наполнить трубу бетоном до конца.

Ростверк формируют поверх столбов из твёрдых пород дерева или металла. Экономичный и эффективный вариант для каркасной бани на мягкой почве.

Свайно-винтовой каркас

При возведении каркасной бани своими руками ее массивная конструкция при постройке на грунте с глубоким промерзанием предполагает формирование свайно-винтового фундамента. Сваи забивают ниже глубины промерзания — до твёрдого грунта. Обвязку свай, как и при столбчатом типе, выполняют древесиной или металлом.

Ленточное основание

Пучинистая и надёжная почва позволяет сформировать для постройки ленточный фундамент. Строить его просто и быстро. Главное — произвести всю заливку бетоном сразу для формирования монолита.

Порядок действий:

Формирование траншеи с периметром по размеру стен, шириной 40 и глубиной 50 см.
Засыпать дно траншеи грунтом на 15−20 см. Для лучшей утрамбовки его увлажняют водой.
Установить опалубку высотой 50 и шириной 30 см.
Провести армирование основания фундамента. Арматуру связывают, а не приваривают между собой.
Залить бетон.

Чтобы бетон не разрушался под воздействием влаги, его нужно защитить. Гидроизоляцию выполняют рубероидом или толстой плёнкой. Но лучше предварительно в раствор добавить гидроизолирующее вещество — так надёжнее.

Ещё проекты

Проект «А»

Здесь отмечаем следующие нюансы:

почти половину всей площади занимает предбанник;
в моечной не предусмотрен полог, а только скамья;
полог не предусмотрен и в парной;
из моечной и парной есть небольшие окна 40 на 40 см, если для моечной это обычное дело, то окно в парной часто не предусматривается;
самое главное – в данном проекте не указано расположение котла;
ещё одним недостатком можно считать отсутствие указания на схеме точки размещения сливного отверстия.

Проект «B»

Особенности этого проекта сразу бросаются в глаза:

вход с улицы сразу в моечную – хороший вариант, если необходимо «выжать» из имеющейся площади максимум возможного; но такой вариант заставляет обратить особое внимание на утепление входной двери, что может вызвать сложности в холодное время года;

с пологами всё в порядке и в моечной, и в парной – это благодаря отказу от предбанника;
зато слишком большими представляются внутренняя дверь и окно из моечной;
печь размещается в парной, но управление ей производится из моечной, что нужно признать очень разумным выбором;
в противовес, может быть, установке принудительной вентиляции в парной, это уже лишнее, её логичнее перенести в моечную;
как недостаток, отмечаем, также отсутствие указания на схеме точки слива отработанной воды.

Проект «С»

Простой проект привычной, родной русской бани. Здесь:

половина всей площади отдана под комнату отдыха – предбанник;
моечная заменена на душевую, хотя тут есть всегда возможности для изменения этого решения;

парная почти в два раза больше душевой;
из парной нет окна, зато большое окна из предбанника – больше метра шириной;
к сожалению, в проекте также не указано расположение печи и точки слива воды.

Проект «D»

Здесь, пожалуй, всё можно признать идеальным:

вся площадь отводится для «дела» — предбанника нет;
есть печь для парной, но управление из моечной, а значит тепло достанется и ей;
и в моечной, и в парной прекрасные пологи, причём в парной на трёх уровнях;
небольшие, а значит уверенно держащие тепло двери;
из недостатков отметим два: снова не видно место слива и печь находится от моечной за стеной, а это накладные расходы на материал стены и теплопотери для моечной.

Плюсы и минусы

Грамотно использовать все преимущества и по возможности нивелировать имеющиеся недостатки — пожалуй, в этом состоит главная задача человека, который берется за самостоятельное возведение каркасной бани. Если вы изучили проекты бань из пеноблоков и увидели, какие недостатки есть у этого материала, не думайте, что с каркасными сооружениями все так радужно. Не будем вводить вас в заблуждение: минусы имеются в каждом деле, а потому лучший способ справиться с ними — внимательно их изучить. Собственно, начнем с них.

Недостатки

возможная усадка бани с течением времени;
необходимость качественного утепления и связанный с этим рост расходов;
материальные и временные затраты на отделку — как внутреннюю, так и внешнюю;
внимательный уход и осторожная эксплуатация.

Мы неслучайно начали именно с минусов. Так вы сразу увидите те подводные камни, с которыми сопряжено строительство каркасной бани

И если все же после знакомства с ними, они кажутся вам не крупными булыжниками, а мелкой галькой, то обратите внимание на следующие преимущества выбранного типа постройки

Преимущества

легкое сооружение не требует изнурительной подготовки основательного фундамента;
хорошо сохраняют тепло, но только при качественном утеплителе;
подкупающая дешевизна сборки;
экологичность и устойчивость к колебаниям в земной коре;
возможность построить каркасную баню в самые сжатые сроки, даже в сложных погодных условиях.

Если плюсы все же перевесили возможные недостатки, и вы все еще желаете построить баню такого типа, то приступайте к следующему этапу.

Проекты

Правильно подготовленный проект будущей бани 3 на 4 м на даче или приусадебном участке является огромным плюсом и большим этапом возведения постройки. В таком помещении относительно скромных размеров все должно быть изначально продуманно до мелочей: где будет располагаться печь, дымоход, какой будет вентиляция, где установить душевую, и как подвести все необходимые коммуникации. Если все правильно и грамотно рассчитать, то все помещения можно сделать удобными и комфортными для отдыха.

Примером площадей внутреннего пространства бани являются:

предбанник и раздевалка — два на три метра;
сама парилка — два на два метра;
душевая, из которой даже можно оборудовать полноценный санузел, — один на два метра.

А также для комфортного нахождения во всех помещениях и дополнительной вентиляции можно обустроить окна в комнате отдыха и душевой. Оптимальными их размерами будут 70 на 70 см и 50 на 50 см соответственно. Саму парилку тоже можно оснастить небольшим окном. Предпочитаемым размером будут все те же 50 на 50 см. Каркасная баня предусматривает строительство двускатной крыши, под которой возможно оборудовать чердак. Он будет небольших размеров, но там можно будет хранить все необходимое для хорошего отдыха.

И также такую баню можно оснастить маленькой верандой, на которой обустроить дополнительное место для отдыха. С учетом веранды размер конструкции может составлять 4х3 метра.

Для себя возможно изготовить обычный типовой чертеж, на который придется полагаться во время строительства. Но не стоит забывать, что для дальнейшей регистрации данного строения в кадастровой службе придется разработать подробную проектную документацию. Интерьер и внутреннее убранство бани можно оформить в соответствии со своими предпочтениями.

Преимущества и недостатки сооружения

Специалисты рекомендуют обратить внимание на каркасно-щитовой вариант

Преимущества технологии:

Низкая стоимость.
Не нужен массивный фундамент.
Низкая теплопроводность стен позволяет быстрее нагреть помещение.
Коммуникации проводятся внутри стен, что улучшает эстетику.
Нет усадки после возведения.
Материалы экологичны и безопасны.
Работу можно выполнить не обладая строительными навыками.
Для строительства не потребуется применения особой техники.
Отделка выполняется различными вариантами.
Мокрые способы отделки отсутствуют, что даёт возможность работать практически в любую погоду.

Однако, есть и недостатки:

Грибок — главный враг. Поскольку здание не монолитное, а состоит из множества деталей, то между ними есть щели. Через них просачивается воздух снаружи, вызывая выпадение конденсата. Как результат — повышенная влажность на стыках, и появление плесени. Но решение проблемы есть — качественное утепление стыков и обработка древесины антисептиком.
Использование дешёвого пенопласта в качестве утеплителя пожароопасно.
Нельзя использовать древесину даже с небольшим превышением влажности, поскольку тогда увеличатся зазоры на стыках при усыхании.

Плюсы и минусы

Неоспоримыми достоинствами сооружения каркасных бань оказываются:

Простота строительства;дешевая конструкция (малая плата за материалы);упрощение фундаментных работ в сравнении с другими вариантами;слабая теплопроводность;возможность сделать коммуникационные каналы внутри стен и не портить внешний вид;

исключение усадки;отсутствие надобности в сложной строительной технике;экологическая безопасность (редкость для дачных бюджетных построек);возможность выполнить все работы без привлечения специалистов;исключение мокрых работ – строить можно зимой и даже там, где нет устойчивого водоснабжения;широкое разнообразие вариантов отделки.

11 фото

Но внимательно изучив отзывы владельцев и застройщиков, сразу можно обнаружить и определенные недостатки. Каждый из них может быть устранен своевременными мерами, только оттого нужно как следует разобраться в возможных проблемах. Каркасные бани в своем чистом виде быстро остывают, а потому внутри через короткое время появляется безобразный грибок. Чтобы справиться с такой трудностью, нужно применять лишь самые качественные утеплители.

Продлить срок службы щитовой бани можно, если пропитать весь используемый брус и доски антисептиками специального образца. Через 18-24 месяца усадка каркаса иногда составляет 80-100 мм. Как результат, внешняя и внутренняя отделка деформируются. Сократить подобный риск можно, если взять пиломатериалы, прошедшие камерную сушку.

Монтируем мансардную крышу

В качестве примера рассмотрим, как построить мансардную крышу, так как она позволяет при минимальном увеличении финансовых затрат получить практически полноценный второй этаж. Если вас интересует строительство двускатной крыши или вальмовой (шатровой), ознакомьтесь с другими статьями на нашем портале.

Для мансардной кровли понадобятся следующие материалы:

брус 100х150 мм для стоек;доски 150х50 мм для стропил;доски 150х20 мм;рейки;супердиффузная мембрана;кровельный материал.

Работа начинается с установки опорной конструкции. Для каждой стропильной фермы устанавливаются две стойки, которые сверху соединены балками. Т.е. под каждой стропильной фермой располагается П-образная несущая конструкция.

При монтаже опорной конструкции необходимо правильно определить положение стоек. Так как стойка с нижним стропилом и мауэрлатом (балкой перекрытия) образует прямоугольник, расстояние от стены до стойки зависит от высоты мансарды и угла наклона нижнего стропила. Зная угол наклона стропила и высоту стойки (определяет высоту мансардного помещения), вы можете рассчитать на каком расстоянии от края устанавливается стойка по теореме Пифагора, т.е. вам необходимо узнать длину меньшего катета.

Каркас для крыши бани

Стойки закрепите на обвязке и балках перекрытия саморезами и уголками. Кроме того, укрепите их раскосами. Затем соедините обе стойки балками. По такому принципу установите П-образные детали на всех балках перекрытия. Все получившиеся несущие элементы соедините по краям прогонами, как показано на схеме выше.

Теперь можно установить нижние стропила. Снизу они зарезаются и крепятся к обвязке, а сверху – к прогону, в котором предварительно пропиливаются пазы. Далее нужно закрепить стойки по центру перемычек П-образных деталей. Высота стоек определяет угол наклона верхний стропил. Все стойки свяжите коньковым прогоном.

В завершение работы над каркасом мансарды установите верхние стропила, которые опираются на нижний и коньковый прогоны. Предварительно в прогонах пропилите пазы под стропила. Сразу же выполните гидроизоляцию крыши – закрепите на стропилах супердиффузную мембрану степлером. Поверх скоб наклейте специальную самоклеящуюся ленту, которая обеспечит герметичность соединения. Учтите, что полотна мембраны должны перекрывать друг друга сантиметров на 20–25.

Поверх стропил обязательно закрепите рейки, которые будут служить контробрешеткой. Затем перпендикулярно рейкам закрепите доски 150х20 мм. Что касается шага обрешетки, то придерживайтесь рекомендаций производителя кровельного материала, который вы приобрели для бани.

Поверх обрешетки монтируется кровельное покрытие по стандартной схеме – листы материала обязательно должны перекрывать друг друга вдоль и поперек. Шурупы или гвозди располагаются на гребне волны.

Каркасная баня 3х4 своими руками: фото проектов

Преимущества и недостатки сооружения

Достоинства таких бань

Расчеты материалов
