Как выполняется армирование фундамента свайного типа
Такие фундаменты подходят для зданий, строительство которых осуществляется на участке с высоким уровнем грунтовых вод или слабых грунтах. Подходят также для участков с большими перепадами рельефа.
Для прочности основания свай соединяются между собой ростверком из бетона с арматурной конструкцией внутри. При устройстве ростверка используются принципы и правила армирования, схожие с существующими для фундаментов ленточного типа.
До начала работ составляется схема с основными параметрами расположения арматурного каркаса. Диаметр арматуры – 10-12 мм. Глубина свай должна быть ниже уровня промерзания грунта.
Какие используем инструменты для вязки арматуры
Кроме основного приспособления для вязки, — крючка, — в работе по армированию необходимы инструменты:
- резак, гильотина или болгарка с диском для резки стержней;
- трубогиб либо аналогичное приспособление для изгибания арматуры;
- возможно использование шуруповерта или пистолета для вязания.
Кроме инструмента могут понадобиться различные шаблоны, «звездочки» и другие приспособления для разметки расстояний между элементами каркаса и точками крепления.
Правильная вязка арматуры крючком
Разложенный по заданной схеме каркас соединяется в таком порядке:
- Проволока располагается в углублении профиля, соединения внахлест выполняются в нескольких местах стыка.
- Проволока сгибается пополам, укладывается под точкой соединения.
- Петля поддевается крючком.
Свободный конец проволоки подводится к крючку, затем с небольшим загибом накладывается на инструмент. Далее крючок вращается, закручивая проволоку до нужной прочности
Инструмент осторожно вынимается без ослабления скрутки
Метод вязки не изменяется принципиально даже при использовании шуруповертов или специальных пистолетов для вязки.
Простой узел
Выполнение простого вязального узла предполагает следующий порядок действий:
- Заготавливаются отрезки проволоки длиной 20 см.
- Проволока сгибается пополам.
- Крючок вводится в петлю, захватывая свободный конец.
- Рабочий, удерживая свободный конец, проворачивает крючок до получения плотного соединения.
Для удобства работы крючком на его конец надевается деревянная или иная нескользящая ручка.
Мертвый узел
Мертвый узел формируется, как правило, на вертикальных арматурных стержнях. Он считается более надёжным. Завязывание предполагает следующие этапы:
- Проволочная заготовка должна иметь длину около 40 см, сгибается пополам.
- Петля запускается снизу будущего узла.
- Свободный конец оборачивается сверху, загибается под пруты до совмещения с петлей.
- Жало крючка зацепляет свободный конец и проворачивается с необходимым натяжением до срыва петли.
Условие надежности вязки: максимально плотная укладка проволоки по арматуре.
Проффесиональный пистолет для вязки
Вязка значительных по объему работ арматурных каркасов должна быть максимально механизирована. Использование вязального пистолета может на порядок ускорить процесс армирования фундамента.
Автоматический инструмент подносится к точке фиксации и нажимается спуск, – и можно переходить к следующему узлу. На операцию требуются доли секунды.
Инструмент применяется в профессиональном строительстве. Для частного застройщика приобретение подобного инструмента дорого и не окупается за время постройки дома. Вариант приобретения – прокат в специализированных компаниях.
Как пользоваться шуруповертом с крючком
Облегчить работу и ускорить процесс может использование шуруповерта для вязки
Роль крючка может выполнять согнутый кровельный гвоздь, вставленный в патрон вместо биты
Исполнителю важно научиться подбирать необходимую скорость вращения крючка
Как вязать клещами
Клещи можно использовать как инструмент, вполне заменяющий крючок. Последовательность вязки:
- Небольшой рулон проволоки удерживается левой рукой.
- Конец проволоки протягивается снизу.
- Второй конец захватывается клещами.
- Проволока скручивается на 2-3 оборота.
- Излишки проволоки откусываются клещами.
Метод вязки клещами может конкурировать по скорости с крючком, при этом проволока расходуется более экономно.
Практические советы
Есть несколько способов, с помощью которых можно ускорить и облегчить процесс вязки и при этом улучшить качество конструкции и уменьшить расход материалов.
Для распорок согните арматуру в виде буквы «П». Для этого можно за пару часов сделать элементарный станок, а пригодится он не только для гибки прутков. Для начала нужно согнуть один образец, проверить его размеры и только потом, используя образец в качестве шаблона, заготовить все соединения. Такие распорки намного легче вязать, они сразу держат нужный размер конструкции. Еще один плюс – сокращается расход дорогостоящего материала. На первый взгляд, экономия кажется несущественной, максимум десять сантиметров на одном соединении. Но если умножить десять сантиметров на количество штук и на цену арматуры, то получится очень «приятная» сумма.

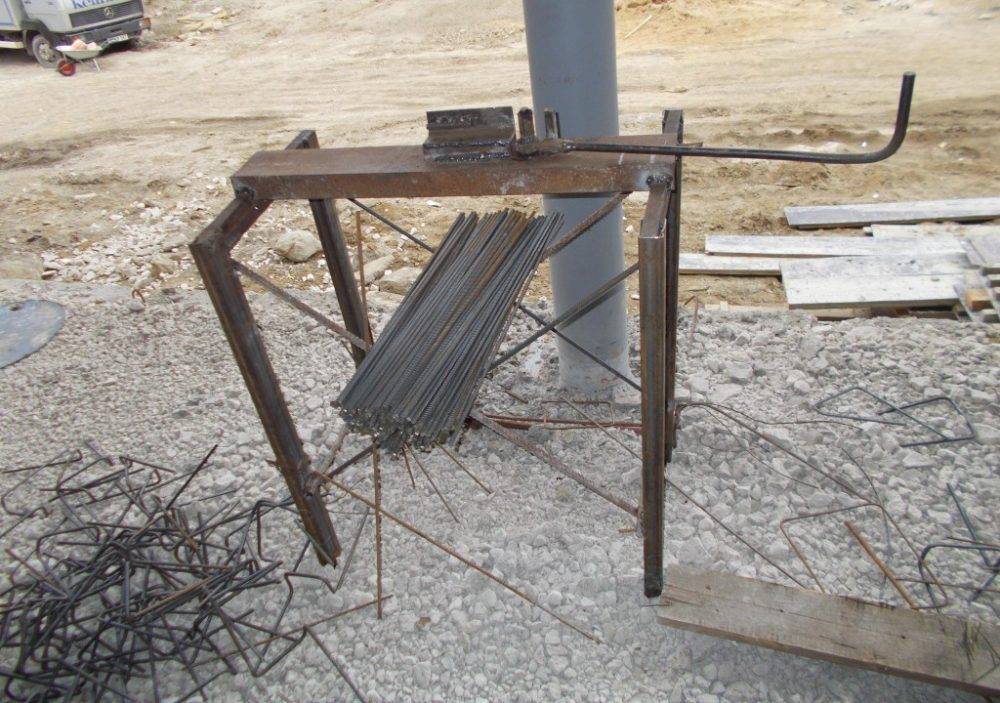

Самодельный станок для гибки арматуры
Гнутая арматурная сетка
Для распорок можно использовать арматуру меньшего диаметра и необязательно дорогую строительную периодического профиля. Подойдут даже металлические прутки или катанка соответствующего диаметра.
Несколько слов можно сказать о предварительно нагруженном армировании. Это сложный метод, позволяющий значительно улучшить все показатели ленточного фундамента без увеличения количества арматуры. Сущность метода состоит в предварительном нагружении прутков усилиями противоположными тем, которые будут действовать на конструкцию во время эксплуатации фундамента. К примеру, если пруток будет работать на растяжение, то его предварительно сжимают и т. д.
Порядок выполнения армирования ленточного фундамента
Существующая схема армирования ленточного основания для строительства дома подразумевает следование нескольким обязательным правилам:
- Применение при проведении армирования стержней класса от А400
- Минимизация использования сварки при соединении стержней, так как такая технология способствует ослаблению сечений
- На углах каркас можно только связывать, использование сварки на углах не рекомендуется
- Защитный выложенный слой использующегося в конкретной ситуации бетона должен быть не менее 4 сантиметров для защиты металлических элементов от негативного воздействия окружающей среды, коррозии
- Не рекомендуется использование гладкой арматуры
- Бетон при выкладке обязан не иметь возможности застревать между стержнями, что позволит исключить контроль за отказом, за слишком частым расположением металлических стержней
Создать арматурный каркас поможет подробная пошаговая инструкция с приведенными для наглядности фото и видео. Существенным преимуществом армированных ленточных фундаментов становится сочетание высокой надежности и доступной стоимости. Сталь и бетон являются высокопрочными материалами.
Это важно для создания основания для строительства на любых грунтах, кроме и так от природы стабильных и надежных скал. В иных ситуациях любой фундамент армирование избавит от разрушений, возникающих из-за напряжения
Как формируется
При проведении таких работ, как армирование ленточного фундамента, чертежи включают три группы стержней:
- Применяемые для укладки вдоль ленты использующиеся рабочие стержни
- Горизонтальные элементы, располагающиеся поперечно
- Вертикальные варианты, поперечные
Задачей поперечной арматуры становится соединение всех рабочих элементов в стабильное в применении единое целое надежных инновационных рабочих прутов. Она часто называется хомутами.
Важной особенность проведения работ становится использование при такой деятельности, как армирование ленточного фундамента снип и других нормативных специализированных документов. При расчете используется СНиП 52-01-2203
В этом нормативном документе легко найти все необходимые расчеты для создания армирования ленточного фундамента небольшого по площади загородного дома.
Какие требования к бетону определяются нормативными документами?
Если выдерживать порядок создания армирования, важно соблюсти обязательные требования к использующемуся в конкретной работе бетону. Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом
Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5
Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом. Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5.
Требования, предъявляемые к арматуре
Эти показатели определяются нормативами и стандартами. Надежный фундамент армирование использует на основе стержней:
- горячекатную арматуру периодического профиля,
- механически упрочненную арматуру
- термически обработанную арматуру
Именно ГОСТ позволяет рассчитывать показатели предельных погруженных состояний, которые в нем строго разведены по группам. Показатели определяются на основании прописанных в госстандартах требований, которые определяются на испытательных стендах. Любая нормативно-техническая документация, которая используется при определении надежности армирования, должна быть обязательно утверждена официальными контролирующими органами.
Какие основные правила важно учитывать при выполнении работ?
Как правило, армирование при проведении загородного и строительства осуществляется самостоятельно. В этом случае требования СНиП и ГОСТ не всегда выдерживаются столь внимательно.
По этой причине, рассматривая, как армировать ленточный фундамент своими руками, важно придерживаться некоторых обязательных правил:
- При выполнении армирование ленточного фундамента будущего строения, включающего 1-2 этажа, используются прутья с показателем диаметра 10-24 мм.
- Не рекомендуется использование сварных соединений
- При создании ленточного фундамента своими реками потребуется обязательное создание опалубки
Виды и размеры
Существует две основные разновидности арматуры:
- Металлическая.
- Композитная.
Металлические стержни, используемые для сборки арматурного каркаса, имеют ребристую или гладкую поверхность.
Ребристые стержни идут на горизонтальную (рабочую) арматуру, так как они имеют повышенную силу сцепления с бетоном, необходимую для качественного выполнения своих функций.
Вертикальные прутки, как правило, гладкие, так как их задача сводится к поддержанию в нужном положении рабочих стержней до момента заливки. Диаметр стержней колеблется в пределах от 5,5 до 80 мм. Для частного домостроения используются рабочие стержни 10, 12 и 14 мм и гладкие 6-8 мм.
Композитная арматура состоит из разных элементов:
- Стекло.
- Углерод.
- Базальт.
- Арамид.
- Полимерные добавки.
Наиболее широко применяется стеклопластиковая арматура.
Она имеет наибольшую прочность, самая жесткая и устойчивая к растягивающим нагрузкам из всех остальных вариантов.
Как и все виды композитных стержней, стеклопластиковая арматура полностью устойчива к воздействию влаги.
Производители заявляют о неизменности эксплуатационных качеств в течение всего периода службы, но на практике справедливость такого утверждения пока не проверена. Проблема композитной арматуры в сложности технологии, из-за которой качество материала у разных производителей заметно отличается.
Кроме того, композитные стержни не способны сгибаться, что неудобно при сборке каркасов и снижает прочность угловых соединений каркаса.
ВАЖНО!
Среди строителей отношение к композитной арматуре сложное. Не отрицая положительных качеств, они не слишком доверяют малоизученным строительным материалам, не прошедшим полный цикл эксплуатации. Кроме того, металлическая арматура имеет вполне определенные технические характеристики, тогда как композитные виды обладают довольно большим разбросом свойств. Все эти факторы ограничивают применение композитных стержней.
Необходимость армирования
Фундамент представляет собой монолитную железобетонную конструкцию. Сам бетон – материал, который выдерживает значительные нагрузки только на сжатие. Чтобы увеличить прочность фундамента на растяжение и изгиб, необходимо изготовить металлический каркас. Причем показатели прочности увеличиваются только за счет обустройства рабочих продольных прутьев. Поэтому в качестве их используют толстые профилированные прутки диаметром 10÷14 мм. Поперечные элементы предназначены для создания пространственной геометрии фундамента, они не позволяют продольным пруткам смещаться при заливке бетонного раствора, и удерживают их в нужном месте. Для этих целей можно использовать гладкие или профилированные прутки диаметром 6÷9 мм.
Подготовительные работы
Каждый участок земли характеризуется геологическими данными о глубине залегания грунтовых вод, оползневой ситуации и составе почвы. На пучнистых грунтах укладывают сплошные ленты из монолитного железобетона, так как блочный тип фундамента не выдержит движение пластов земли и вызовет деформацию конструкции.
Неглубокое залегание подземных потоков требует также дополнительных мероприятий по гидроизоляции основания. В лентах, состоящих из отдельных блоков, следует особенно защищать места стыков от проникновения воды.
В соответствии с подготовленным проектом, необходимо начать работу с расчистки территории, которая должна занимать площадь будущего дома, с 2-3-мя дополнительными метрами по всему периметру внешних стен. На ровном участке делается разметка с помощью колышков и натянутой веревки. По угловым точкам пересечения стен проверяется равенство длины диагоналей, что подтверждает правильность отмеренных пропорций.
Следующим действием становится рытье траншей, глубина которых зависит от максимального промерзания почвы для данного региона и наличия подземных помещений – подвала или гаража.
Дно полученной ямы следует утрамбовать, а затем засыпать на него дренаж, который состоит из песчаной подушки, толщиной 10 см, и такого же слоя щебня. Песок предварительно надо полить водой и также уплотнить.
Дренажный слой сверху укрывают гидроизоляционными материалами, среди которых рубероид является самым распространенным. Для предотвращения осыпания земли с боков траншеи, ее стены также покрывают слоем гидроизоляции. Затем дно заливают бетоном на толщину до 10 см, выполнив подготовку под сборку опалубки и возведение фундамента.
Расчет арматуры для ленточного фундамента
На первоначальном этапе производится определение силы нагрузки: согласно полученным данным, выбирается диаметр прутьев (толщина арматуры прямо пропорциональна силе нагрузки на фундамент). В местах самой большой нагрузки устанавливаются рифленые прутья.
Армирование ленточного фундамента – чертеж:
При расчете арматуры для фундамента должны соблюдаться следующие условия:
- Для получения дополнительной защиты каркаса от неблагоприятного внешнего воздействия арматура должна быть утоплена в бетон на 50-80 мм в верхней части и не менее 70 мм в нижней.
- Расстояние между продольными прутьями должно быть не более 0,3 м. В большинстве случаев в каркасе ленточного фундамента находится от двух до четырех прутьев в каждом ярусе.
- Расстояние между вертикальными прутьями каркаса должно составлять не менее 0,5 и не более 0,8 метров.
- В большинстве случаев для создания каркасной основы используются крученые металлические прутья, диаметр которых варьируется от 8 до 14 мм.
Для определения нужного количества арматуры нужно провести простой расчет, исходя из количества прутьев одной длины, умноженного на соответствующую длину, и сложив полученные результаты.
Зачем нужна арматура в ленточном фундаменте
В процессе эксплуатации здания неизбежно возникает осадка. Грунт под подошвой фундамента в условиях давления сверху уплотняется. Чем выше давление, тем сильнее происходит уплотнение. В том случае, если оно строго равномерно по всей протяженности ленточного фундамента, опасные внутренние усилия в фундаменте не возникают.
На практике такая ситуация встречается крайне редко. Не симметричность форм и нагрузок обуславливает неравномерное давление. С целью снижения неравномерности осадки в пределах одного здания обычно применяют фундаментные ленты разной ширины. Больше нагрузка – больше ширина. Но даже в этом случае полностью уравнять значения давлений под подошвой фундамента невозможно.
Кроме того, нельзя поручиться за абсолютную идеальность основания фундамента (грунта). Различные включения в грунтовой толще также формируют неравномерность осадок. Негативное влияние оказывает и неравномерная влажность. Протечка водонесущих коммуникаций, отсутствие отмостки с одной стороны, вероятность появления различных пристроек (дополнительная нагрузка дает дополнительную осадку) – всё это формирует неравномерность осадок.
Условно говоря, поверхность грунта под лентой фундамента стремится стать «кривой» по вертикальному направлению. Наиболее опасными участками становятся углы, а также места со значительными перепадами нагрузок (например, при переменной этажности, наличии колонн, дополнительно нагруженных пилонов и т.д.). Такая ситуация формирует в фундаментной ленте дополнительные внутренние напряжения в виде поперечных сил и изгибающих моментов. Для их восприятия в тело фундаментов вводят арматуру, так как без неё появятся трещины не только в ленте, но и в стенах.
Виды арматуры для фундамента
В соответствии со сводом правил СП 63.13330.2012 «Бетонные и железобетонные конструкции. Основные положения», для армирования железобетонных конструкций следует применять отвечающую требованиям соответствующих стандартов или утвержденных в установленном порядке технических условий арматуру следующих видов:
- горячекатаную гладкую и периодического профиля с постоянной и переменной высотой выступов (кольцевой и серповидный профиль соответственно) диаметром 6-50 мм;
- термомеханически упрочненную периодического профиля диаметром 6-50 мм;
- холоднодеформированную периодического профиля диаметром 3-16 мм;
- арматурные канаты диаметром 6-18 мм.
Арматурный каркас представляет собой металлический скелет, состоящий из продольных прутьев, проходящих вдоль фундамента, и поперечных прутьев-хомутов, поддерживающих продольные прутья в правильном пространственном положении.
Различают два вида арматурных каркасов – сварные и вязаные. Сварные каркасы изготавливают в заводских условиях с применением технологии сварки, не допускающей ослабления арматуры. В полевых условиях использовать сварку не рекомендуется, так как сварные швы ухудшают физико-механические свойства металла в районе шва, что может привести к разрушениям и потери целостности металлического каркаса.
Вязаный арматурный каркас сооружается на месте. Рабочая продольная арматура связывается с поперечной при помощи тонкой стальной проволоки, которая надежно фиксирует прутья в правильном положении.
Рабочая продольная арматура определяется расчетом, а для одноэтажных зданий и временных сооружений назначается конструктивно, не менее 0,1% от площади поперечного сечения фундамента. Диаметр арматуры для ленточного фундамента должен составлять при длине здания:
- до 3 м – не менее 10 мм;
- более 3 м – не менее 12 мм.
В качестве продольной арматуры используют рифленые пруты, т.к. они имеют большую прочность и способны лучше сопротивляться изгибающим усилиям.
Поперечная арматура назначается конструктивно, диаметром 6 мм при высоте фундамента до 80 см, в других случаях ставят арматуру диаметром 8 мм. Диаметр поперечной арматуры не должен быть меньше четверти диаметра продольной арматуры. Шаг конструктивной арматуры составляет 30-80 см. В качестве поперечной арматуры подойдут обычные гладкие пруты, т.к. они не несут на себе нагрузку, а только поддерживают продольные прутья в правильном положении.
Альтернативой традиционной стальной арматуре является композитная арматура, появившаяся не так давно. К ее достоинствам можно отнести следующие факторы:
- Цена. Арматура из стекловолокна дешевле стального прута.
- Легкость и прочность. Несмотря на то, что вес стекловолоконных прутьев намного ниже, чем стальных, их прочность примерно в 3 раза выше.
- Стойкость к коррозии и долговечность. Стекловолокно не подвержено коррозии, поэтому срок службы таких элементов не ограничен.
- Композитная арматура не намагничевается и не создает помех радиоволнам.
Порядок создания опалубки
Создание опалубки традиционно предшествует выполнению армирования.
Создавать опалубку при строительстве небольших строений можно из ОСБ-плиты, фанеры, дерева, ДПВ. Когда высота предполагается более 150 сантиметров, опалубку лучше создавать из металла.
Далее, потребуется оценить, как правильно сделать основание. Основание можно создавать в выкопанной траншее
Нижним слоем основания становится песок до 150 мм высотой, который потребуется тщательно утрамбовать и залить слоем бетона порядка 4-5 сантиметров.
При создании основания важно учитывать места прохождения коммуникаций.
Низ опалубки будут удерживать установленные по периметру колышки, отклонения от ширины лучше всего проверять заранее подготовленными рейками.
Опалубка может скрепляться забиваемыми изнутри гвоздями, которые удаляются после завершения создания фундамента.
Далее, стоит переходить к армированию.
Остальные мероприятия
Стоит иметь в виду, что армирование – это далеко не единственный процесс, позволяющий сделать фундамент стойким к внешним влияниям. Отдельно нужно отметить защиту от влаги, которая однозначно имеется на уровне почвы.
Соответственно, для гидроизоляции фундамента нам потребуется вооружиться битумной мастикой. Однако дело в том, что проводить обмазку можно только после того, как прошла неделя после заливки бетона. Только через 7 дней бетон достаточно застывает для проведения остальных строительных работ.
Далее мы обмазываем фундамент битумной мастикой. Практически сразу можно приклеить к бетонной поверхности гидроизоляционный материал. Это может быть, к примеру, полиэтилен, либо рубероид. Выбор не принципиален, но нужно обеспечить максимальную влагонепроницаемость. Зачастую изоляционные материалы укладываются внахлест, что позволяет полностью защититься от влияния влаги и воды.
Нередко после возведения фундамента проводится обработка грунта вяжущим полимером, который также дает неплохой эффект, позволяющий забыть о негативном влиянии влаги и воды.
Пазухи фундамента следует заполнить песком, после чего происходит тщательная трамбовка.
Схема блочного фундамента
План основания здания на чертеже представляет собой всю конструкцию в разрезе на уровне фундамента, благодаря чему его можно достаточно хорошо рассмотреть и понять все особенности конструкции. План опорной конструкции обязательно должен включать в себя следующие показатели:
- Параметры и размеры опорных подушек или монолитной подошвы.
- Глубину расположения абсолютно всех элементов фундамента относительно нулевой отметки, в качестве которой принято считать уровень пола первого этажа здания.
- На чертеже обязательно размещается изображение поперечного сечения основания, на котором подробно отображается подсыпка, ее разновидность и толщина, глубина заложения подошвы и прочих элементов, высоту фундамента над уровнем грунта, разновидность гидроизоляции и применение утеплителя.
- Обязательно в плане должно отображаться расположение всех видов коммуникаций, будь то водопровод, газовые трубы, электрические кабели, канализации и прочее. Схема должна содержать в себе все отверстия, через которые будет прокладываться та или иная коммуникация. Кроме того, к плану должна прилагаться пояснительная записка, в которой подробно должен быть расписан способ организации всех видов коммуникаций.
- Чертеж фундамента должен обязательно содержать в себе расположение всех фундаментных блоков, а также подушек. Если же в качестве подошвы используется монолитная конструкция, также должно быть указано ее расположение и структура.
- План фундамента обязательно содержит в себе пояснительную записку, к которой будут подробно расписаны все конструктивные особенности фундамента, а также технология возведения и установки всех элементов.
Как вязать углы фундамента: где найти детальное описание процесса
Как мы уже писали выше, на угловые зоны основания приходится основное давление на протяжении всего срока эксплуатации здания. Поэтому ресурс устойчивости частного дома напрямую зависит от того, насколько эффективно выполнены работы по армированию. Всю подробную информацию по порядку монтажа, потенциальным нагрузкам и схемам расстановки частей можно найти в технических регламентах и строительных нормативах. Также следует учитывать характеристики используемых материалов, которые также находятся в свободном доступе.
Базовые условия и стандарты
Важно определить еще на раннем этапе — какой тип почвы на участке строительства. Чем менее устойчивый и менее плотный грунт, тем серьезнее усиление
Для продольных элементов выбирают прутья с самым большим сечением (до 2 см.).
Поверхность металлопроката не гладкая, а рельефная, чтобы хорошо держалась после заливки раствором.
Периодичность и концентрация армирующих деталей в углах должна быть выше, чем на других участках.
Параметры для расчета
Периодичность расстановки вертикальных прутьев в пределах от 0,5 до 0,8 м.
Расстояние между гранью бетонной ленты и силовым каркасом выдерживается в районе 50 мм.
Заглубление стержней не ниже плоскости поверхности грунта больше чем на 50 мм.
Сечение основного металлопроката 1-2 см., конструктивного — до 1 см.
Чтобы исключить возможность допустить ошибку, на начальном этапе важно сделать детальную схему и подробно отобразить расстановку всех элементов конструкции
Порядок установки стержней
Через каждые полметра в землю заглубляются основные прутья.
Вверху и внизу к ним с помощью сварки добавляют несущие детали.
Далее, привариваются дополнительные прутья с расстоянием до 0,1 м.
Несколько секретов качественных соединений
Крестовые стыковки не используются на местах, где пересекаются стены.
Крепление только на сварку недопустимо как в углах, так в других местах по периметру ленты фундамента. Вязка обязательна.
При использовании сварных швов, детали обрабатывают немного под наклоном, предварительно делая изгиб.
Любая из продольных частей фиксируется изогнутым металлическим крюком.
В итоге должен получиться цельный монолит, где все детали связаны между собой.
Еще пара рекомендаций для правильного строительства своего дома
Главное, применять на всех этапах только проверенные и качественные стройматериалы, параметры которых соответствуют требованиям, предъявляемым к конкретному сооружению
Помимо стен, для которых оптимальным выбором будет газобетон Ytong, важно обеспечить прочную основу для дома — фундамент. Для реализации проекта своими руками первым делом советуем усвоить основные правила выполнения стыков при армировке. На каждом шаге по пути к завершению строительства тщательно и заблаговременно планируйте свои действия
Только семь раз отмерив готовьте каркас и оперативно (обязательно в один заход) заливайте его смесью
На каждом шаге по пути к завершению строительства тщательно и заблаговременно планируйте свои действия. Только семь раз отмерив готовьте каркас и оперативно (обязательно в один заход) заливайте его смесью.
Правила сборки
Параметры каркаса под ленточный фундамент определены, можно переходить к монтажным процессам. В первую очередь надо нарезать арматуру на элементы по длине. С вертикальными и поперечными ясно. На нашем примере это будет:
- вертикальные 90 см;
- поперечные 40 см.
Количество рассчитывается с учетом общей длины траншей. К примеру, длина выкопанных траншей под стенами равна 100 м, этот показатель надо разделить на шаг укладки арматуры. Если это 20 см, то 100/0,2=500 штук и того, и другого вида.
Что касается продольных прутьев, за основу берется параметр длины одного прута. Он равен 11,7 м, с учетом перехлеста вязания применяется величина 10 м. Поэтому в одном ряду продольных стержней: 100/10=10 штук. В случае с шагом 20 см рядов 5, плюс две решетки, получается, что потребуется для сборки каркаса: 10х5х2=100 штук арматурных прутов длиною 10 м.
Армирование ленточного фундамента своими руками
Арматура в фундаменте устанавливается в продольном и поперечном положении.
Нижний ряд стержней располагают на высоте не менее 5 см от основания будущего фундамента. Продольная арматура в ленточном фундаменте — это обычно 2–3 стержня, расположенные параллельно стенам; верхний ряд располагают в верхней части фундамента за вычетом толщины защитного слоя бетона.
Поперечную арматуру в вертикальной и горизонтальной плоскости располагают с шагом, определяемым по расчету. Таким образом создается трехмерная конструкция.
На углах арматуру загибают на длину, равную 4 ее диаметрам, чтобы увеличить прочность конструкции.
Крепление осуществляют сваркой или вязкой при помощи тонкой проволоки. Недостатками сварки являются необходимость использования оборудования и невысокая коррозионная стойкость сварочного шва, а к достоинствам такого метода можно отнести более высокую скорость проведения работ.
Транспортировка арматуры требует использования специального транспорта, поэтому необходимо заранее рассчитать, сколько арматуры потребуется. Для этого считают общую длину всех стержней (продольных, поперечных и вертикальных элементов), не забывая длину загибов на углах, затем делят на длину стержней. Обычно заказывают арматуры на 10–15% больше, чем нужно по расчетам. Вязальную проволоку заказывают из расчета 30 см на каждый узел.
Продольные стержни укладывают в подготовленные под фундамент траншеи, подложив снизу пластиковые или бетонные фиксаторы по величине защитного слоя в нижней части фундамента, чтобы обеспечить расположение арматуры на нужной высоте.
В углах стержни соединяют проволокой. Углы также усиливают дополнительными Г-образными стержнями с размером плеч не менее 70 см. Также для усиления углов на промежутке 1 м от угла поперечную арматуру раскладывают с шагом в два раза меньше, чем на других участках.
Стеклопластиковая арматура, ее достоинства и недостатки в сравнении со стальной
Стеклопластиковую арматуру применяют как альтернативу стальной. Она также выпускается в виде профилированных стержней в широком ассортименте длин и размеров сечения.
К достоинствам стеклопластиковой арматуры относят:
- небольшой вес;
- устойчивость к влиянию влаги;
- инертность к химическим веществам;
- отсутствие коррозии;
- диэлектрические характеристики (не проводит ток);
- коэффициент теплового расширения близкий к таковому у бетона, что снижает риски появления трещин в бетоне;
- отсутствие помех для радиосигналов;
- более простую транспортировку.
Есть у композитной стеклопластиковой арматуры и недостатки:
- пониженная огнестойкость и малый диапазон рабочих температур;
- меньшая, чем у стальной арматуры, прочность на сжатие и изгиб;
- невозможность сгибать стержни;
- более сложный монтаж из-за невозможности применять сварку.
Применение стеклопластиковой арматуры имеет ограничения. В частности, их не применяют в конструкциях, которые будут воспринимать высокие нагрузки и нагрузки на изгиб (балки, перекрытия).
Применение фибры как дополнения к арматуре
Монтаж арматуры — это трудоемкое мероприятие, которое требует затрат времени и применения специального оборудования. Приобретение элементов арматуры удорожает фундамент, а применение стальной арматуры увеличивает его вес (что иногда бывает критично, в зависимости от типа грунта).
В современном строительстве для дополнения арматуры используется фибра, которая распределяется в бетоне равномерно, обеспечивая объемное армирование.
Фибра может изготавливаться из различных материалов: металла, полипропилена, базальта, стекловолокна.
Компания CEMMIXвыпускаетполипропиленовуюибазальтовую фибру, которая выгодно отличается от металлической малым весом.
